UniFi Professional Mounting System Ubiquiti Networks

Универсальная система крепления UniFi Professional Mounting System разработана для удобного крепления точек доступа от компании Ubiquiti - UAP-AC-PRO, UAP-AC-HD, UAP-AC-SHD и выше.

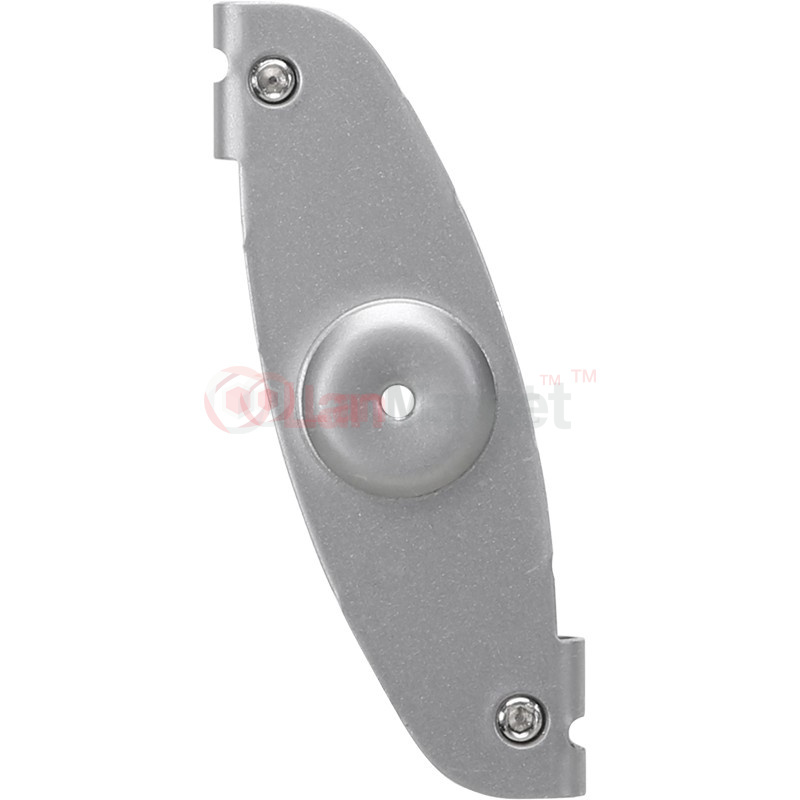

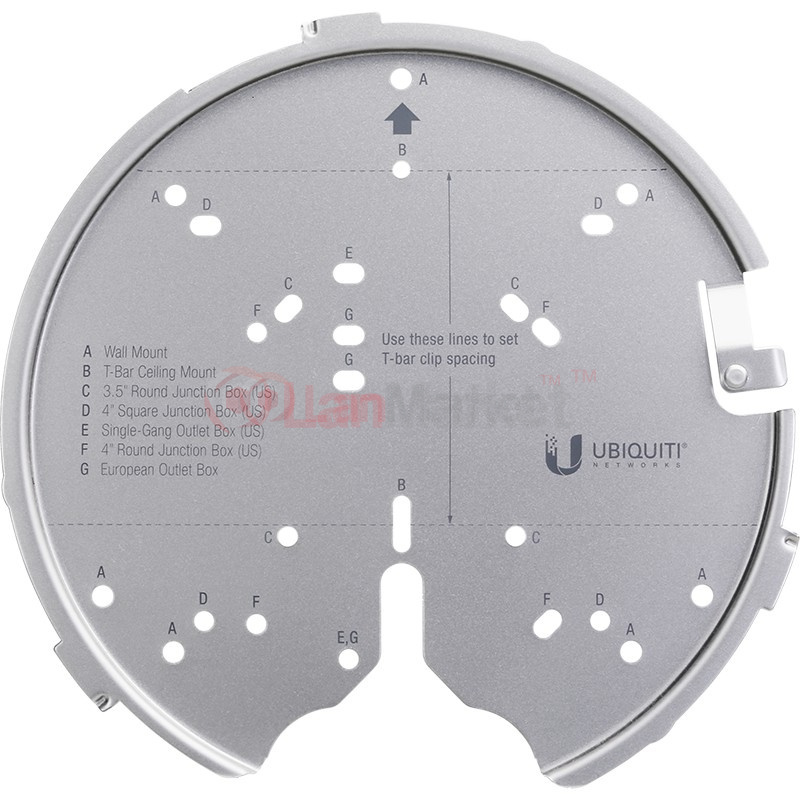

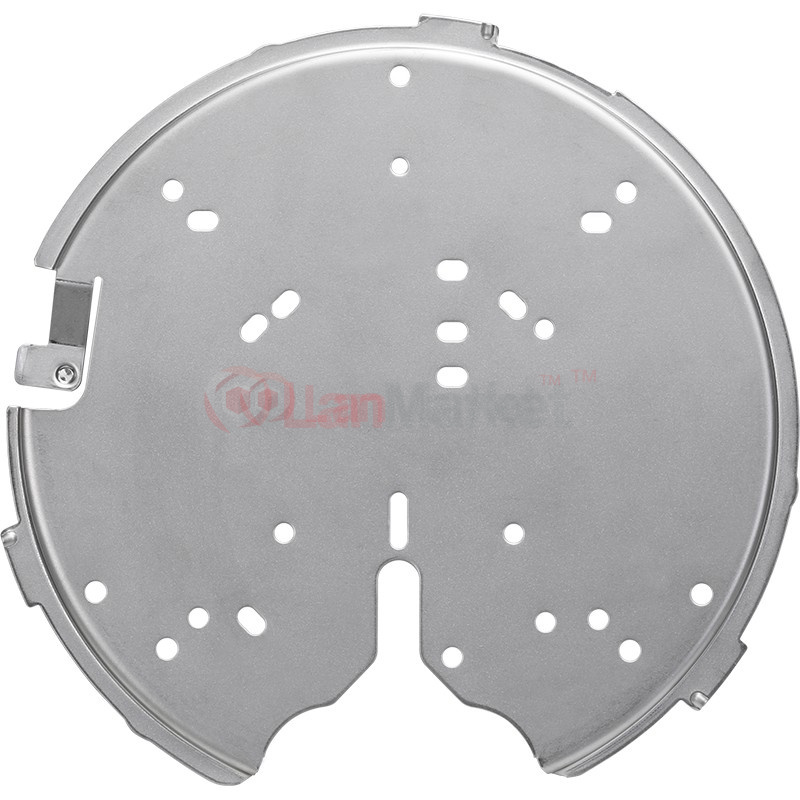

Монтажная плита имеет различные монтажные отверстия для различных применений: настенное, потолочное, T-Bar, в монтажной стойке и другие. На монтажной пластине напечатаны всевозможные варианты крепления и указаны отверстия, используемые для каждого применения.

Настенное крепление

1. Расположите монтажную плиту в нужном месте на стене, указав стрелку вверх.
2. Отметьте четыре монтажных отверстия с надписью «A» и используйте сверло 8 мм для просверливания отверстий. Если кабель Ethernet подается через стену, отрежьте или просверлите отверстие диаметром приблизительно 18 мм. Затем подайте кабель CAT5 / 6 через отверстие.
3. Вставьте дюбели в отверстия и закрепите монтажную плиту на стене, вставив в них винты.
4. Подключите кабель Ethernet

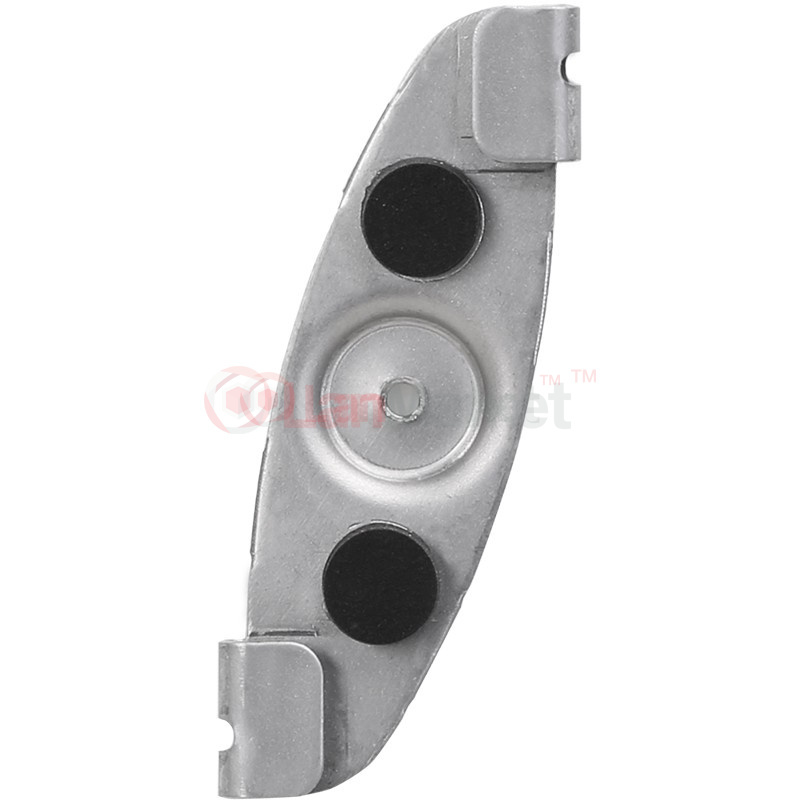

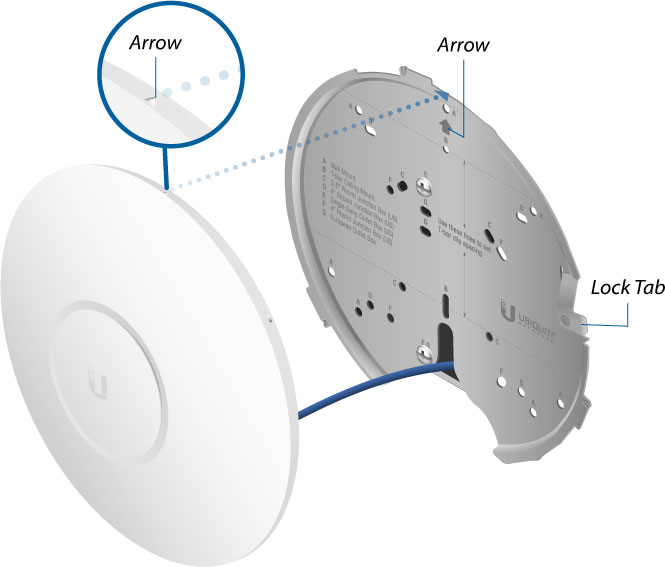

5. Совместите стрелку на верхнем краю AP со стрелкой на монтажной пластине.
6. Поверните устройство UniFi AP по часовой стрелке до тех пор, пока язычки не встанут на место и не защелкнется закладка блокировки.

Монтажная стойка

1. Используйте инструкцию, напечатанную на монтажной пластине, чтобы выбрать соответствующие монтажные отверстия для вашей установки.

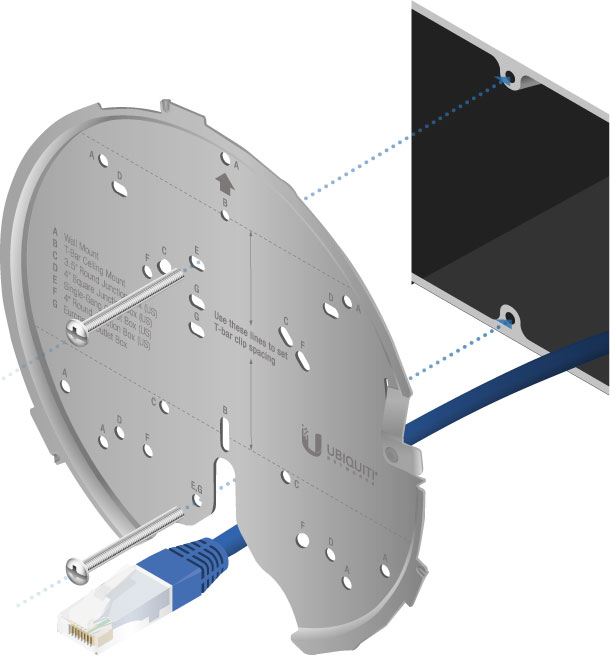

2. Потяните кабель Ethernet через монтажную пластину и прикрепите монтажную пластину к соединительной или выпускной коробке, используя по крайней мере два винта (не входят в комплект).
Примечание. Для применения в стене установите монтажную пластину со стрелкой, направленной вверх.

3. Совместите стрелку на верхнем краю UniFi AP со стрелкой на монтажной пластине.

4. Поверните устройство UniFi AP по часовой стрелке до тех пор, пока язычки не встанут на место и не защелкнется закладка блокировки.

Более детальную инструкцию по монтированию на T-Bar и потолок смотрите в прикрепленном файле "Инструкция по установке Unifi".
