NanoBeam 5ac Gen2 (NBE-5AC-Gen2) Ubiquiti Networks

NanoBeam 5ac Gen2 (модель NBE-5AC-Gen2) является представителем линейки airMAX ac Bridge. Как следует из названия, NanoBeam AC является точкой доступа CPE (customer premises  equipment) и предназначена для создания беспроводного моста на стороне клиента.

Применение точки доступа NBE-5AC-Gen2

В сетях такого типа клиентское оборудование создает беспроводной мост и подключается к базовой станции провайдера, работающей в режиме PtMP (Point to Multi Point). Как пример, это может быть подключение абонентов за городом, а также в горной или сельской местности. Кроме того, NanoBeam ac может быть использован для создания классического беспроводного моста по принципу Point-to-Point (точка-точка) между двумя сетями.

Технические характеристики и особенности NanoBeam 5AC

Сердцем устройства является мощный процессор Atheros MIPS 74Kc с тактовой частотой  720 МГц, в распоряжении которого находится целых 128 Мб оперативной памяти, которые позволяют достичь высокой производительности и реализовать все возможности, предоставляемые airOS 8.

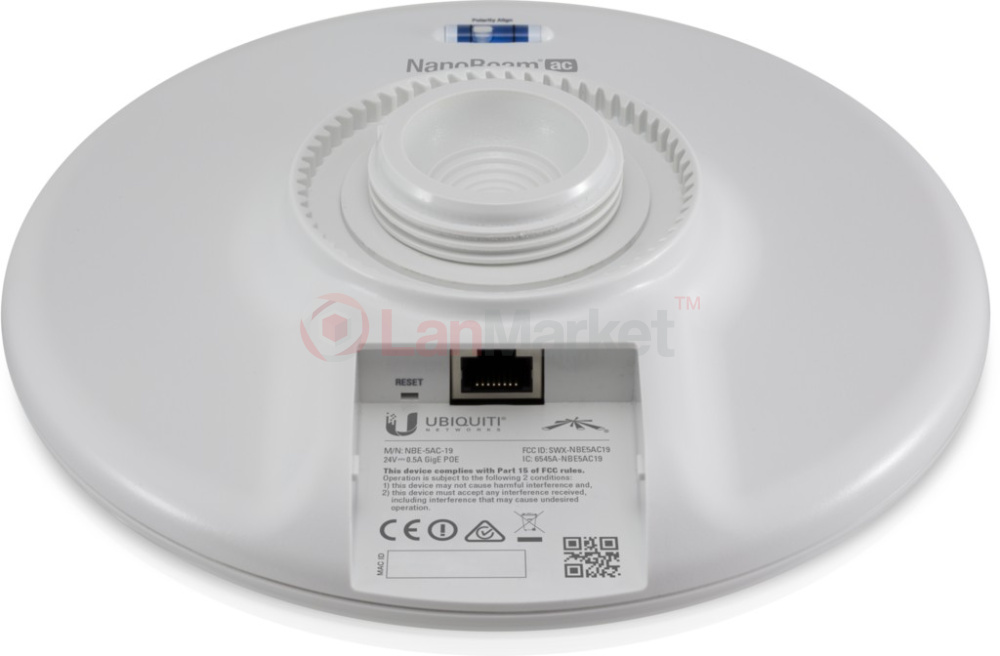

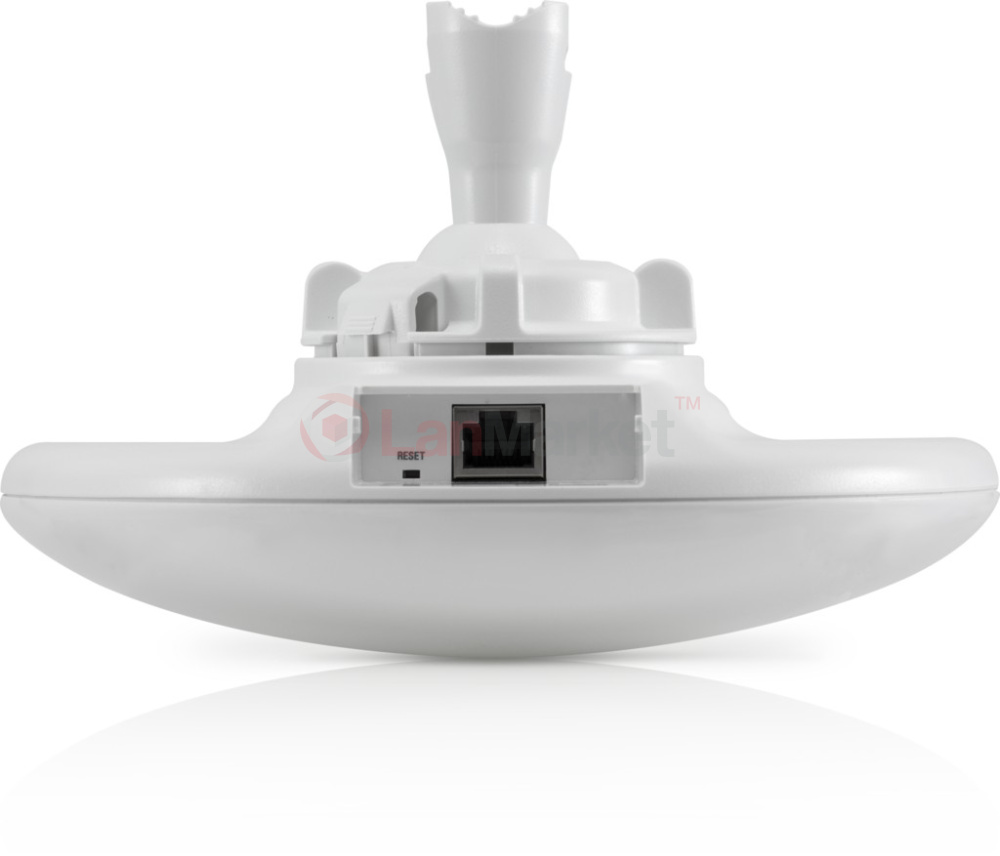

Устройство работает в двух частотных диапазонах 5150 - 5875 MHz и 2412 - 2472 MHz (стандарты 802.11 ac/airMAX), что существенно повышает помехозащищенность беспроводного моста. В отличии от обычного airMAX с модуляцией 64QAM, новый airMAX ac обеспечивает плотную модуляцию 256QAM, которая на практике позволяет достичь реальной скорости в 450+ Мбит/сек. Для подключения к локальной сети, а также подачи питания PoE, используется один порт Ethernet со скоростью 10/100/1000 Мбит. Благодаря поддержке Passive PoE, NanoBeam может быть использован, как в паре с обычным адаптером (Gigabit PoE Adapter), входящим в комплектацию, так и с устройствами Ubiquiti Networks TOUGHSwitch PoE и Ubiquiti Networks EdgeRouter PoE.

Несмотря на свои компактные размеры, благодаря мощной аппаратной составляющей и специально спроектированной узконаправленной антенне с коэффициентом усиления 19 дБи, NanoBeam обеспечивает хорошую дальность и скорость с минимальными задержками. NanoBeam ac Gen2 может применяться для создания мостов на расстояния 15+ км, со скоростью 450 Мбит/сек, что по совокупности характеристик приближает его к РРЛ, применяемых провайдерами.

Монтаж NBE-5AC-Gen2

Корпус устройства изготовлен из высококачественного пластика, который защищает устройство не только от ультрафиолетового излучения, но и от пыли, влаги, ветра и прочих неблагоприятных атмосферных воздействий при температуре окружающей среды от -40 до +80 С.

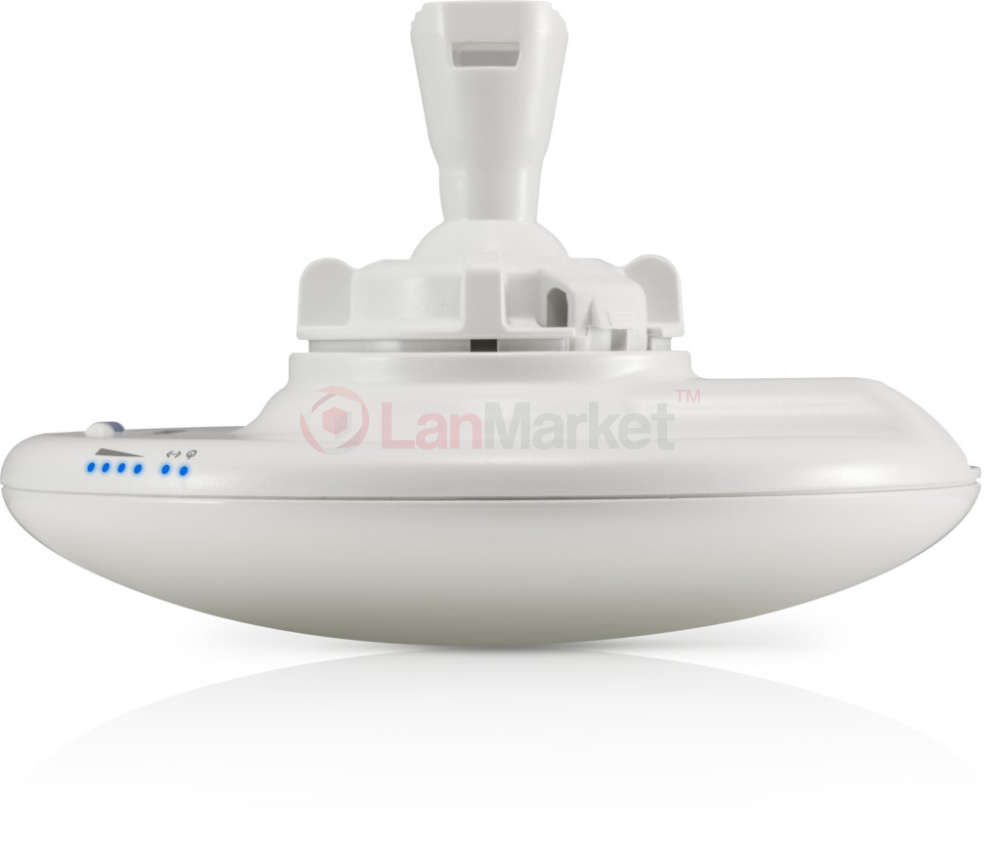

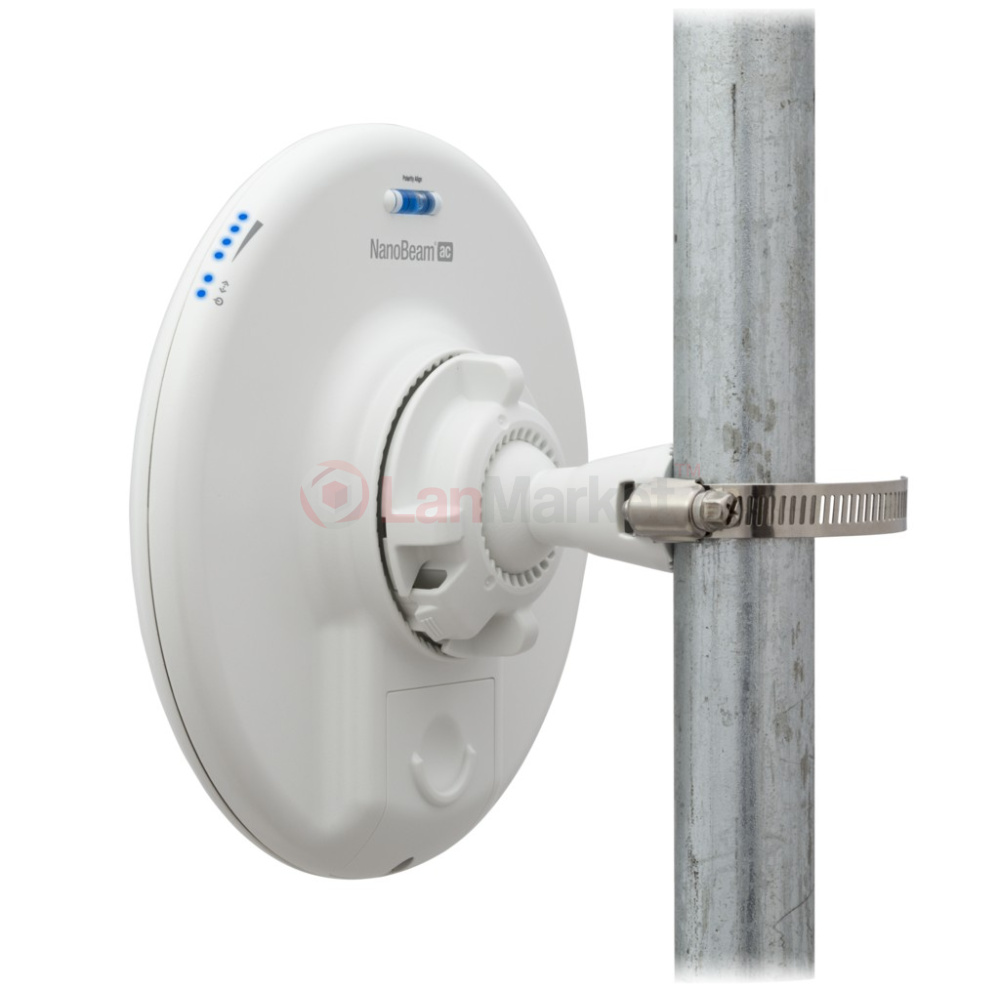

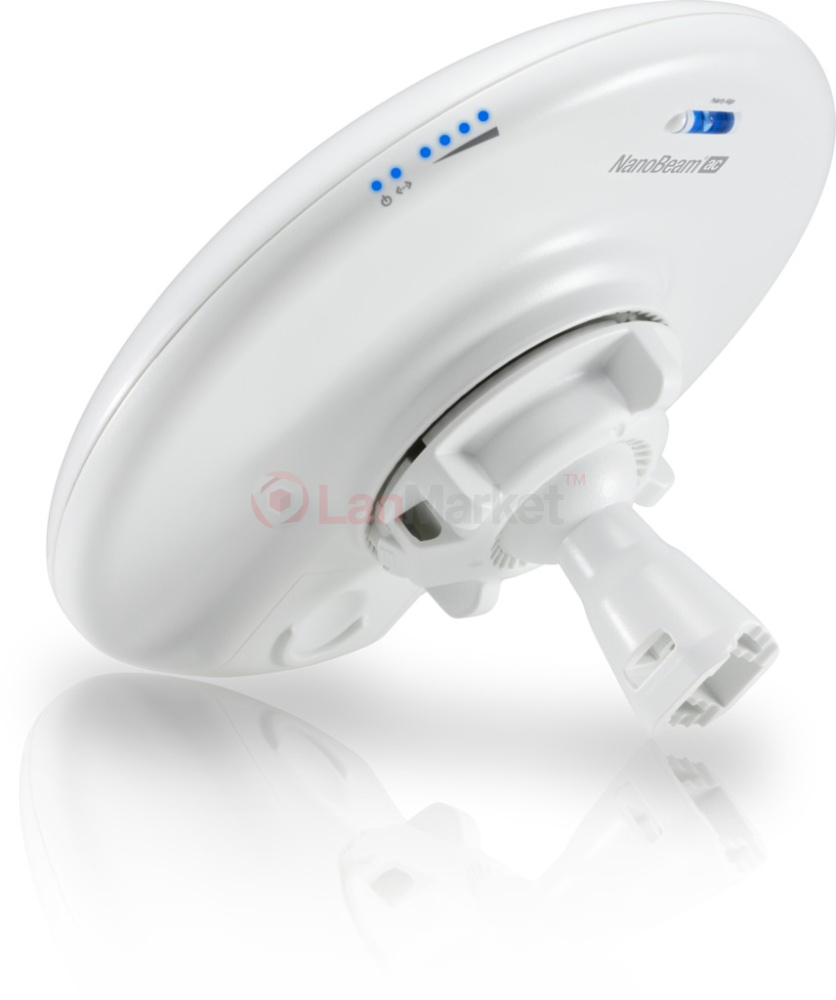

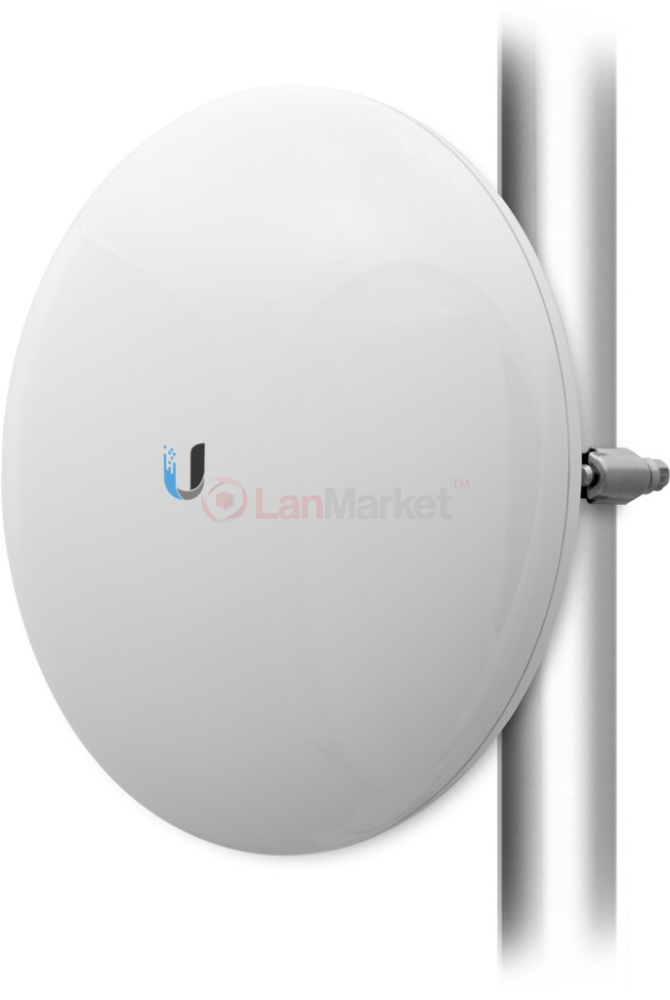

Помимо самого устройства, в комплекте имеется специальное крепление для монтажа на мачту, что существенно облегчает процесс монтажа. Крепление позволяет корректировать направленность антенны сразу по 2-м осям для произведения точной юстировки с целью получения максимального уровня и качества сигнала.

Новое поколение Generation 2

В основном обновления коснулись функциональной части устройств. Добавилась возможность полного управление через Wi-Fi (Management Radio), что значительно облегчает развертывание сети и уменьшает затраты на демонтаж оборудования для настройки. Кроме того, усовершенствовали защиту от электростатических разрядов. В устройствах LiteBeam и PowerBeam Gen2 заменили антенную и монтажную конструкцию, установка на мачту теперь стала более простой и быстрой. В PowerBeam Gen2 появилась удобная монтажная ручка, а также возможность наклонения антенны на 20°.

AirMax AC Gen. 2

Технология airMax разрабатывалась в основном для создания линков в открытой среде на большие расстояния. В этом случае усиление антенны играет главную роль, так как более высокая интенсивность сигнала приводит к увеличению скорости модуляции и пропускной способности. По такому принципу и производились все основные антенны, секторные и интегрированные радиопродукты компании Ubiquiti.

Тем не менее, основной акцент в аппаратной разработке airMAX второго поколения «Generation 2» был в развертывании в городских условиях, когда частота сигнала (и шумоизоляция) часто важнее, чем чистое усиление линии связи.
