EdgePoint EP-S16 Ubiquiti Networks

EdgePoint EP-S16, в отличие от своих собратьев EP-R6 и EP-R8 имеет очень важное отличие. Дело в том, что первые 2 модели могут выполнять функции роутера, в то время как EdgePoint S16 является управляемым коммутатором Layer 2 с поддержкой некоторых функций Layer 3.

Среди функций L3 есть поддержка статических маршрутов, а также маршрутизация на основе политик. Функциональные возможности маршрутизатора достаточно богатые: DHCP-сервер с 8 пулами, VLAN, DHCP и IGMP Snooping, расширенный ACL, QoS, CoS, зеркалирование портов, агрегация портов, статическая фильтрация по MAC, защита и восстановление после широковещательных штормов (Broadcast, Multicast, Unknown Unicast), а также многие другие функции, которые будут весьма полезны при построении сложной защищенной сети.

Технические особенности и PoE-питание EP-S16

Для обеспечения работы всех этих функций, инженеры установили в EP-S16 процессор ARM Cortex-A9 с частотой 400 МГц и 256 Мбайт оперативной памяти DDR3. Объем постоянной памяти составляет 32 Мбайт. Поскольку устройство является частью системы EdgeMAX, процесс настройки мало чем отличается от настройки EdgeSwitch.

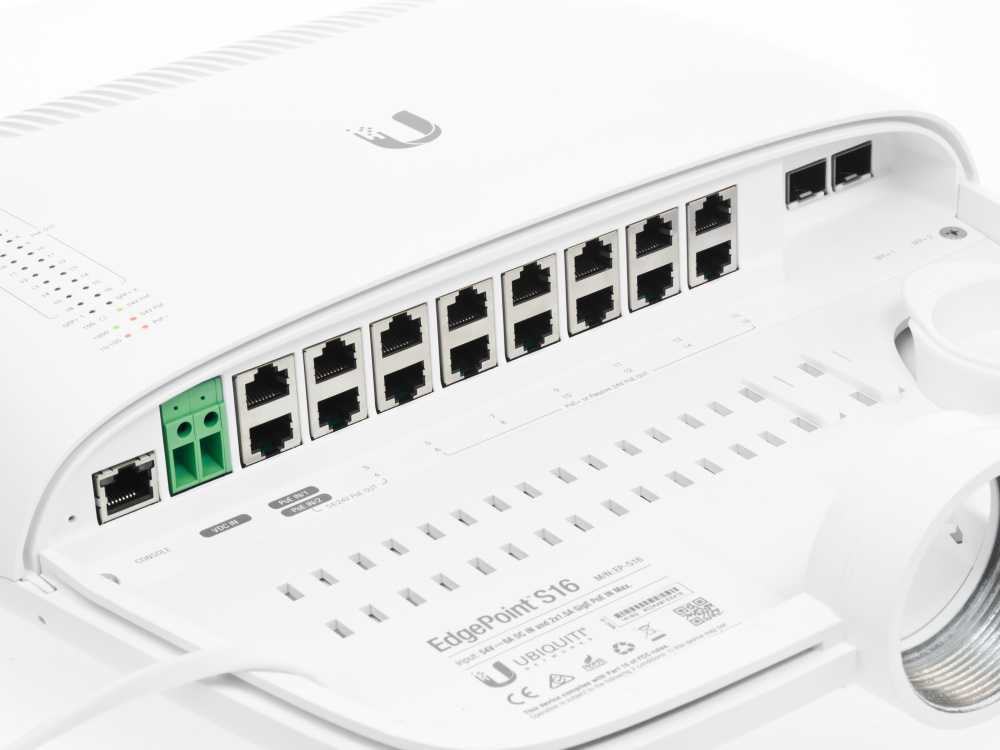

Устройство оснащено консольным портом, 16 портами Gigabit Ethernet и 2 слотами SFP+ (1/10G). Последние рекомендуется использовать для подключения главной линии посредством оптики.

Для подачи питания можно прибегнуть к одному из двух вариантов: использовать клеммы, либо сетевые порты. Максимальный ток на входе клемм составляет 6А, что при 54В обеспечивает достаточно серьёзный запас по мощности при подключении внешних устройств. При использовании сетевых портов, доступна функция Dual PoE Input, для этого предназначены порты 1-2 (54В 1.5А на каждый порт). Эти же порты могут выступать в роли PoE Out (24/54В 1.4А на порт).

Сфера применения EdgePoint EP-S16

Следующие 2 порта (порт 3-4) схожи на первые два, за исключением функции PoE In, она здесь не поддерживается. Таким образом, в общей сложности вы получаете 4 порта с возможностью выбора напряжения 24/54В и максимальным током 1.4А. Все 4 порта могут задействовать 4 пары для Passive PoE. Их можно задействовать для подключения сразу двух мультиплексоров airFiber AF-MPx4, либо одного мультиплексора airFiber AF-MPx8 с четырьмя точками airFiber 5X. Всё это превращает EdgePoint EP-R6 в мощный узловой центр операторского уровня.

Оставшиеся 12 портов поддерживают 802.11af/at и Passive PoE (2 пары), при этом напряжение питания составляет 24В с током не более 0.7А. Абсолютно все порты поддерживают функцию мониторинга, вся статистика доступа в веб-интерфейсе.

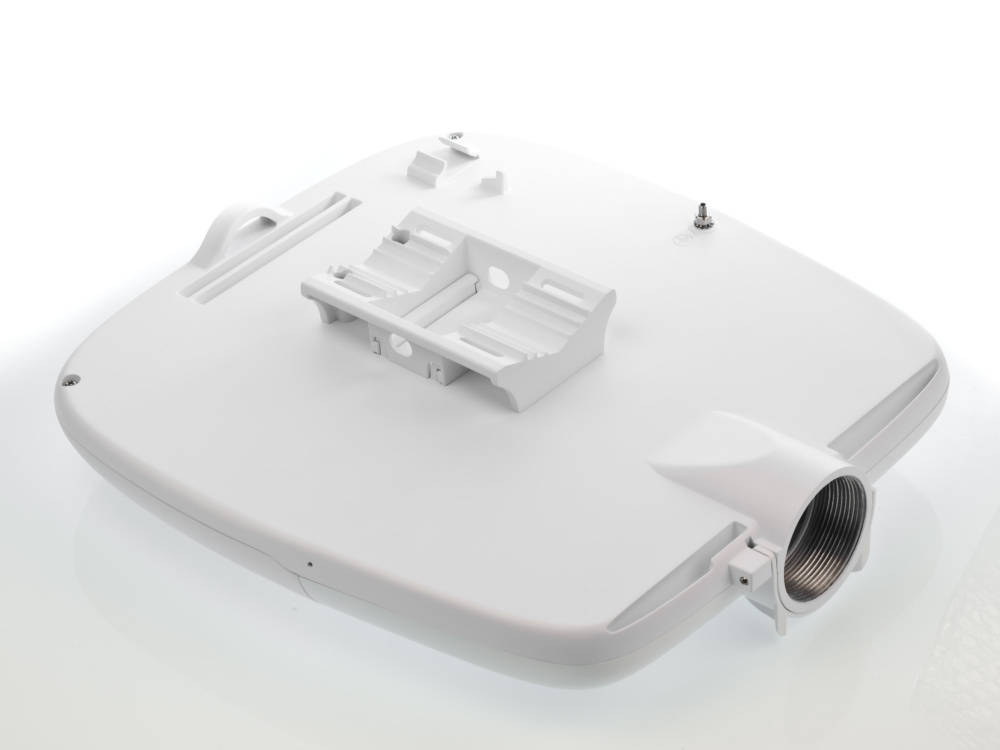

На задней части всепогодного корпуса есть крепление для PicoStation, внутри самого устройства есть катушка для оптики – всё так же, как и у EP-R8. Отличие, конечно же, в количестве и типе портов, а также предназначении. S16 станет отличным решением для коммутации большого количества устройств, что позволяет ему быть узловым центром базовой станции операторского уровня.
