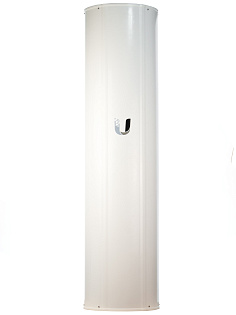

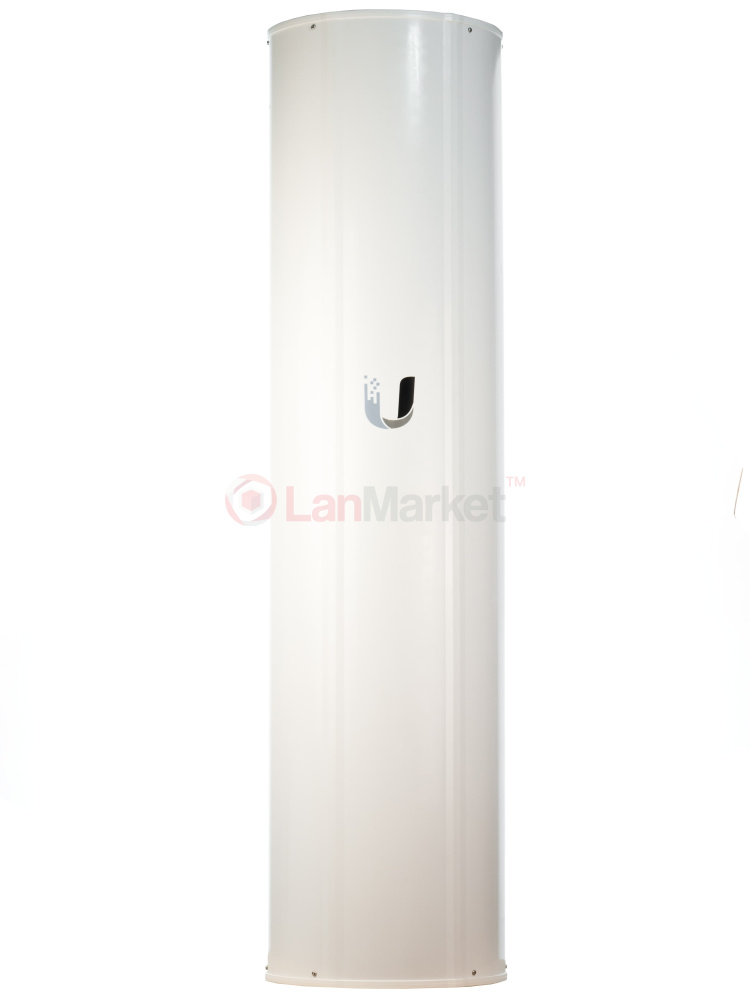

airPrism ac Sector Antenna (AP-5AC-90-HD) Ubiquiti Networks

airPrism ac Sector Antenna - специальная секторная антенна, разработанная для использования совместно с новыми точками доступа Rocket 5ac PRISM.

Новые технологии

Набор технологий Rocket 5ac PRISM позволяет реализовать очень плотный co-location, чего ранее добиться было очень сложно. AP-5AC-90-HD допускает одновременное подключение к секторной антенне до трех точек доступа Rocket 5ac PRISM.

AP-5AC-90-HD реализует 3 сектора по 30 градусов, находящиеся в общем радиусе 90 градусов. По сути, AP-5AC-90-HD заменяет 3 секторные антенны с углом охвата в 30 градусов.

Высокая плотность сети

Новая антенна не только экономит пространство на вышке, но и позволяет достичь более высокой плотности базовой станции PtMP, позволяя обеспечить одновременное обслуживание большого количества клиентов.

К тому же, airPrism ac Sector заметно выгоднее с экономической точки зрения, ведь она стоит дешевле 3-х классических секторных антенн.

При подключении передатчиков важно соблюсти минимальный интервал между рабочими частотами:

Таким образом, при использовании трех передатчиков с шириной канала в 40 МГц, вам потребуется обеспечить между ними интервал в 60 МГц. Это может быть как чередование трех несущих, так и чередование двух несущих частот по классической схеме.

Поддержка MIMO 2x2

AP-5AC-90-HD поддерживает технологию MIMO 2x2, таким образом, каждый из радиомодулей может одновременно задействовать 2 канала приема-передачи, максимизируя пропускную способность сети.

Высокая мощность

Коэффициент усиления новой антенны составляет 22 дБи, чем обеспечивается хорошая дальность покрытия. Несмотря на столь высокую мощность и поддержку трех радиомодулей, устройство можно получилось относительно компактное, высота не превышает 1,3 метра.

Простой монтаж

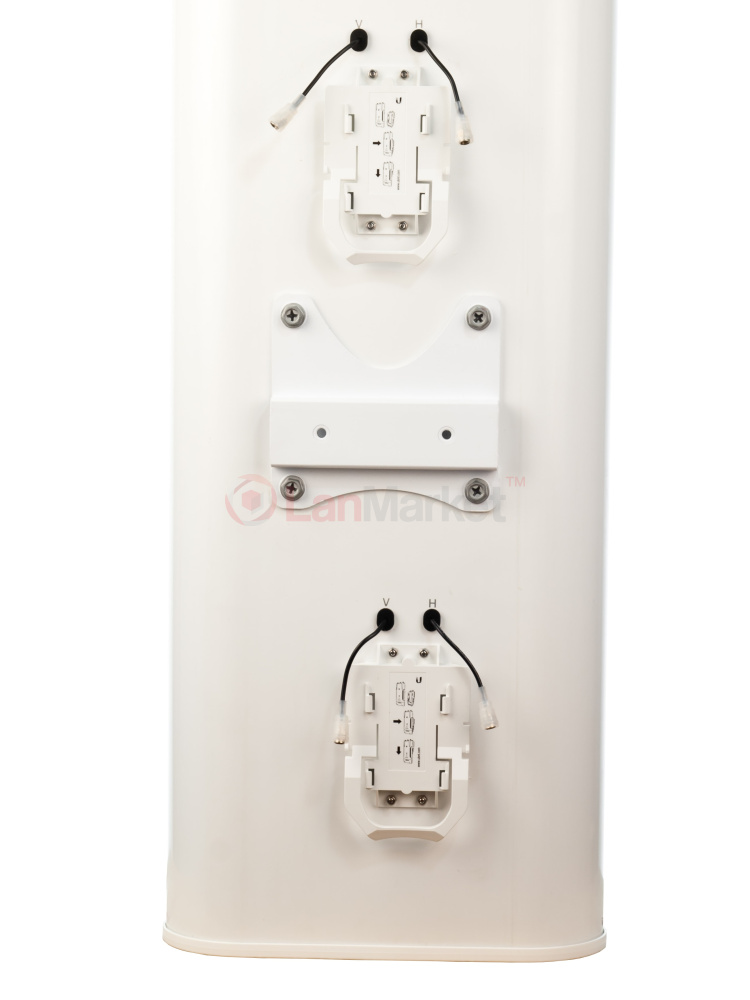

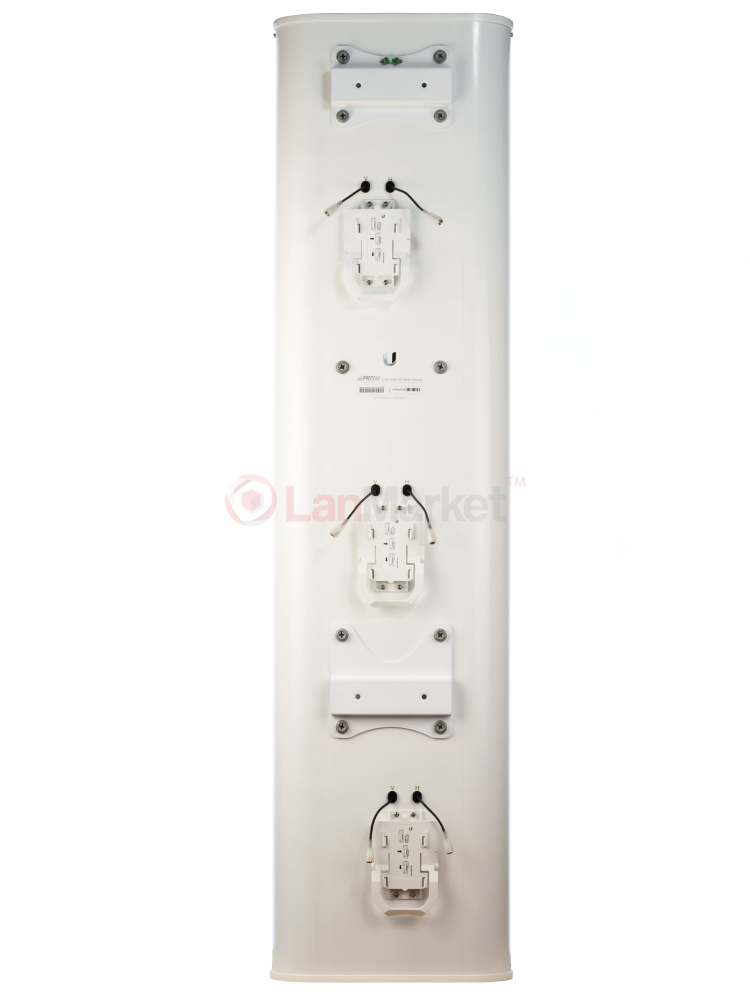

Общий вес антенны находится на уровне 13 кг. На задней части антенны один над другим расположены 3 отсека с соединителями Fast-Mount, установка и подключение точек доступа осуществляется без дополнительных инструментов.

Небольшой вес AP-5AC-90-HD позволяет существенно снизить нагрузку на мачту при построении высокоплотных базовых станций. Общий вес 4-х антенн составит всего 52 кг, при этом система обеспечит полный охват в 360 градусов с 12 раздельными секторами.

Для столь сложной конфигурации, состоящей из 12 точек доступа, дополнительно мы рекомендуем использовать всепогодный коммутатор EdgePoint EP-S16. Устройство упростит коммутацию и обеспечит одновременное питание всех точек доступа по технологии PoE.
