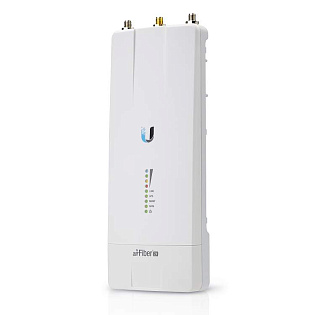

AirFiber 2X (AF-2X) Ubiquiti Networks

Не так давно мы уже рассматривали линейку устройств AirFiber от Ubiquiti, которая была представлена 4 готовыми решениями и 1 передатчиком.

Компания решила расширить модельный ряд, представив 2 новые модели – AF-2X и AF-3X. Как можно догадаться, эти модели работают в частотном диапазоне 2,4 и 3 ГГц соответственно. Модель AirFiber 2X работает в частотном диапазоне 2400-2500 МГц, которая не требует лицензирования в большинстве стран, в том числе и в Украине. Именно по этой причине AF-2X является весьма привлекательным предложением.

Технические особенности AirFiber 2X

Сердцем устройства является всё тот же процессор INVICTUS IC, что используется и в старших моделях. Работает AF-2X под управлением операционной системы airOS F. В панели управления пользователю доступен достаточно широкий выбор ширины канала: 3.5, 5, 7, 10, 14, 20, 28, 30, 40, 50 и 56 МГц. На главном устройстве обязательно необходимо установить режим Master, а на втором – Slave. При изменении ширины канала на Master, Slave изменит её автоматически. На практике устройство позволяет достигнуть реальной скорости обмена данными в 525+ Мбит/сек.

Сетевых интерфейсов 2: первый гигабитный 10/100/1000 Ethernet RJ-45, предназначен для подключения к сетевой инфраструктуре и передачи данных; второй порт – 10/100 Мбит, предназначен для управления устройством. Сервисный порт очень удобно использовать для настройки на вышке, мачте либо крыше здания без отключения сети – достаточно иметь ноутбук и патч-корд.

Подключение к антенне AF-2X

Поскольку используется популярная бытовая частота 2,4 ГГц, при использовании AirFiber 2X следует применять узконаправленные антенны, чтобы избавится от лишнего шума и интерференций на этой частоте. В качестве антенны может быть использована AirFiber Antenna AF-2G24-S45. Обратите внимание, для AirFiber используется антенна со смещенной на 45 градусов поляризацией.

Для достижения столь высокой скорости, используется набор проприетарных протоколов, а также технология гибридного дуплекса HDD, которая совмещает преимущества временного (TDD) и частотного дуплекса (FDD). Для обеспечения высокого уровня безопасности, поток шифруется по алгоритму AES с 128-битным ключом. Благодаря использованию технологии xRT (Xtreme Range Technology) с модуляцией ½ Rate QPSK xRT, максимальная эффективная дальность может достигать 200+ км, максимальная скорость при этом, конечно же, существенно ниже.

Мощность и производительность AirFiber 2X

Максимальная мощность передатчика составляет 30 дБм для скоростного режима 1х, и 23-24 дБм для 8х. В модели также присутствует GPS-синхронизация, для её работы необходимо подключить внешнюю антенну. Питание на устройство подается по Passive PoE, поддерживает диапазон входящего напряжения от 19 до 29 вольт. Блок питания 24В 1А поставляется в комплекте.

Благодаря использованию передовых технологий, проприетарных протоколов и программных решений, AirFiber 2X, несмотря на использование частоты 2.4 ГГц, может обеспечить надежный высокопроизводительный канал с пропускной способностью свыше 500 Мбит на очень большие расстояния. Малые габариты и вес не только упрощают стационарный монтаж, но и позволяют использовать связку из 2-х таких устройств в качестве мобильного беспроводного моста.
