UF-SPLITTER-32 Ubiquiti Networks

При построении сети с использованием оборудования UFiber необходимо использовать аксессуары для успешного подключения OLT и ONU UFiber. Ubiquiti предлагает обширную коллекцию аксессуаров, которая позволяет легко и быстро настроить сеть GPON. Преимущество использования официальных аксессуаров заключается в том, что они полностью совместимы и поддерживаются во всех продуктах UFiber.

Использование UFiber сплиттеров

UFiber OLT может быть заполнен модулями GPON класса B + (UF-GP-B +) или класса C + (UF-GP-C +). Каждый модуль будет подключаться к разветвителю (PLC Splitters), поддерживающему до 128 ONU UFiber (UF-Nano, UF-LOCO или UF-WIFI) на каждом порту PON.

Волоконно-оптический кабель SC/UPC-SC/APC, который соединяет UFiber OLT с PLC сплиттерами, называется фидерным кабелем ( например UF-SM-PATCH-UPC-APC). Ubiquiti предлагает 4 модели сплиттеров:

• UF-SPLITTER-4 Коэффициент разделения 1: 4 с вносимыми потерями -7,4 дБ с разъемами
• UF-SPLITTER-8 Коэффициент разделения 1: 8 с вносимыми потерями -10,5 дБ с разъемами.
• UF-SPLITTER-16 Коэффициент разделения 1:16 с вносимыми потерями -13,7 дБ с разъемами.

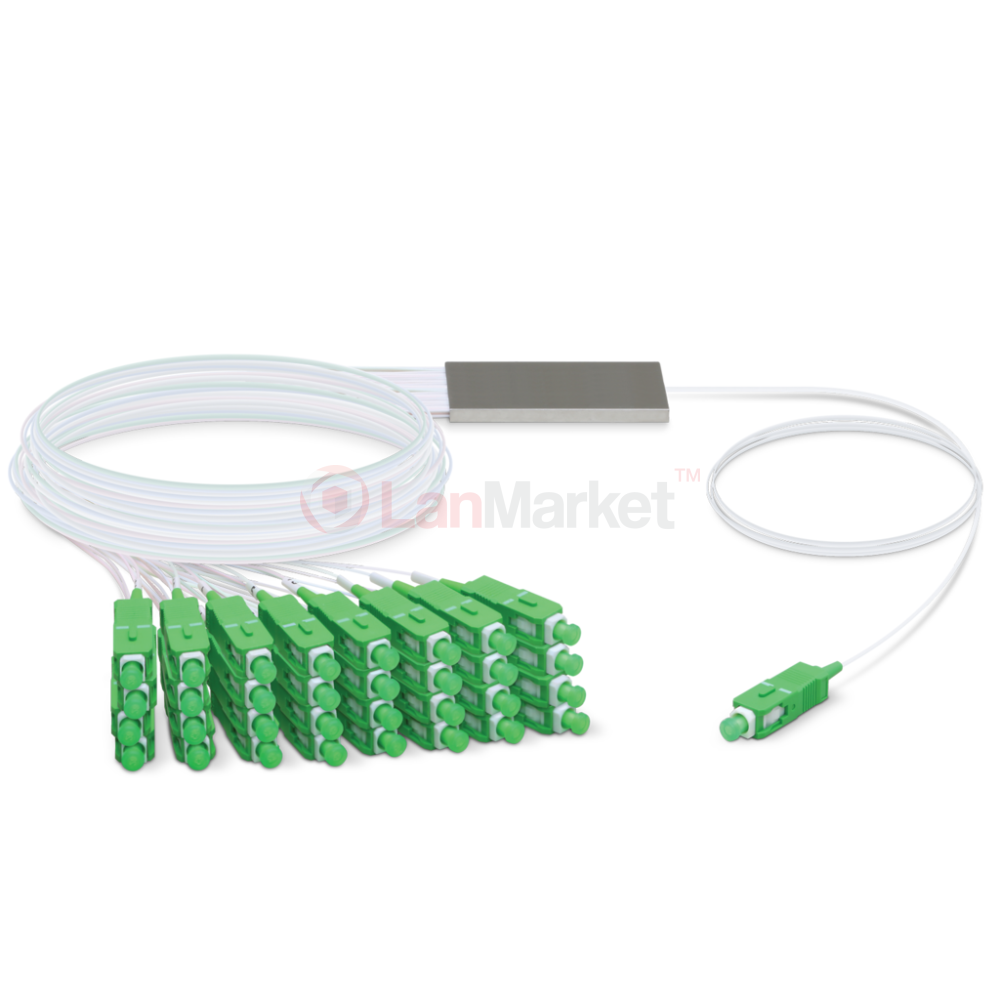

• UF-SPLITTER-32 Коэффициент разделения 1:32 с вносимыми потерями -17,0 дБ с разъемами.

На другом конце разделителя PLC аксессуар UF-SM-PATCH-APC-APC используется для соединения его с ONU. Этот оптоволоконный кабель SC / APC - SC / APC известен как дроп кабель.

Поскольку в фидерном кабеле, PLC-разветвителе и дроп кабеле используются Male разъемы, аксессуар UF-ADAPTER-APC используется для соединения концов кабелей SC / APC.
