Cloud Router Switch CRS212-1G-10S-1S+IN Mikrotik

CRS212-1G-10S-1S+IN технические характеристики и программное обеспечение

CRS212-1G-10S-1S+IN является представителем семейства CRS (Cloud Router Switch) от Mikrotik. Cloud Router Switch, в отличии от классических управляемых коммутаторов Mikrotik, работает не на SwOS (Switch OS), а на полноценной RouterOS License Level 5. Таким образом, CRS представляет из себя гибридный коммутатор, который включает в себя все преимущества аппаратного свича Layer 3 и полнофункционального роутера.

Сердцем устройства является чип Qualcomm Atheros 8519 (QCA8519-AC2C), центральный процессор которого работает на частоте 400 МГц. Объём оперативной памяти составляет 64 Мб. Программное обеспечение устройства хранится в постоянной памяти объемом 128 Мб. Такой большой объем постоянной памяти позволяет одновременно использовать на устройстве несколько операционных систем (функция MetaROUTER). QCA8519-AC2C – высокоинтегрированное решение, которое в своем составе, помимо вычислительного процессора (CPU), имеет 26-портовый аппаратный свич (Switch Chip, OSI Physical Layer PHY Chip), к которому и подключены все сетевые интерфейсы, что обеспечивает высокую пропускную способность коммутатора.

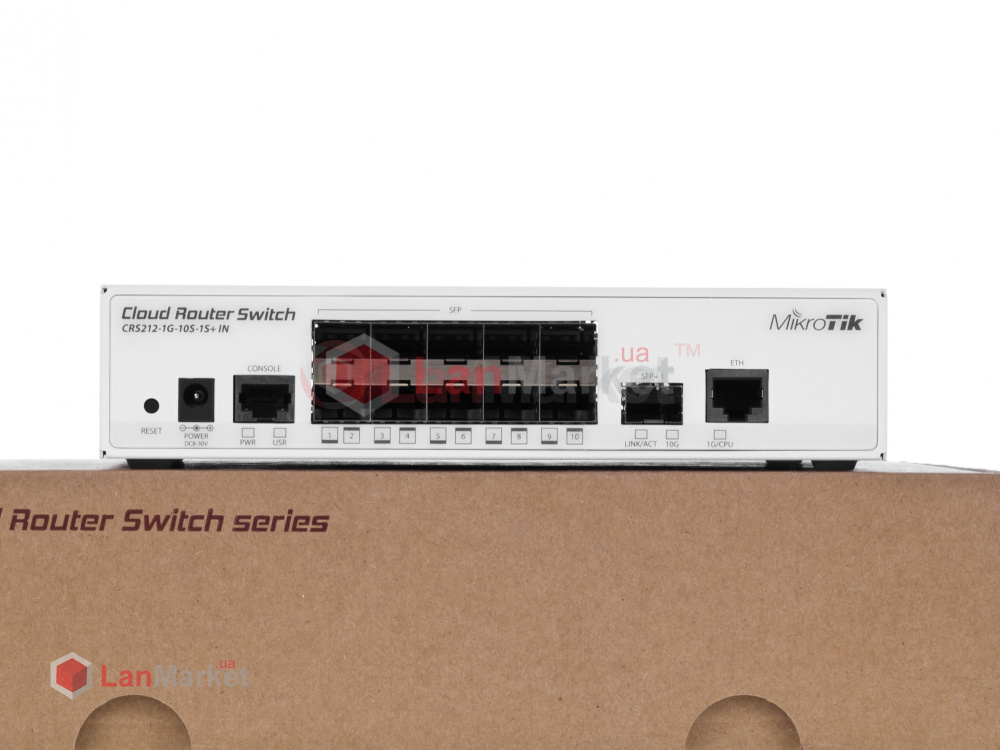

В распоряжении пользователя доступно:

• 10 гигабитных слотов SFP
• 1 х 10-гигабитный слот SFP
• 1 гигабитный Ethernet-порт RJ45

Каждый гигабитный SFP-слот подключен к чипу интерфесом SGMII, 10-гигабитный SFP-слот подключен интерфейсом 10G XAUI, а гигабитный Ethernet-порт RJ45 подключен с помощью интерфейса Gigabit PHY SGMII. Сам PHY-чип связан с центральным процессором (CPU) гигабитным интерфейсом. Таким образом, задействуются 22 из 26 канальных интерфейсов чипа, что обеспечивает некий запас по производительности. По умолчанию, все сетевые интерфейсы подключены к PHY-чипу напрямую и не задействуют вычислительные ресурсы процессора (CPU).

Управление и маршрутизация Cloud Router Switch 212-1G-10S-1S+IN

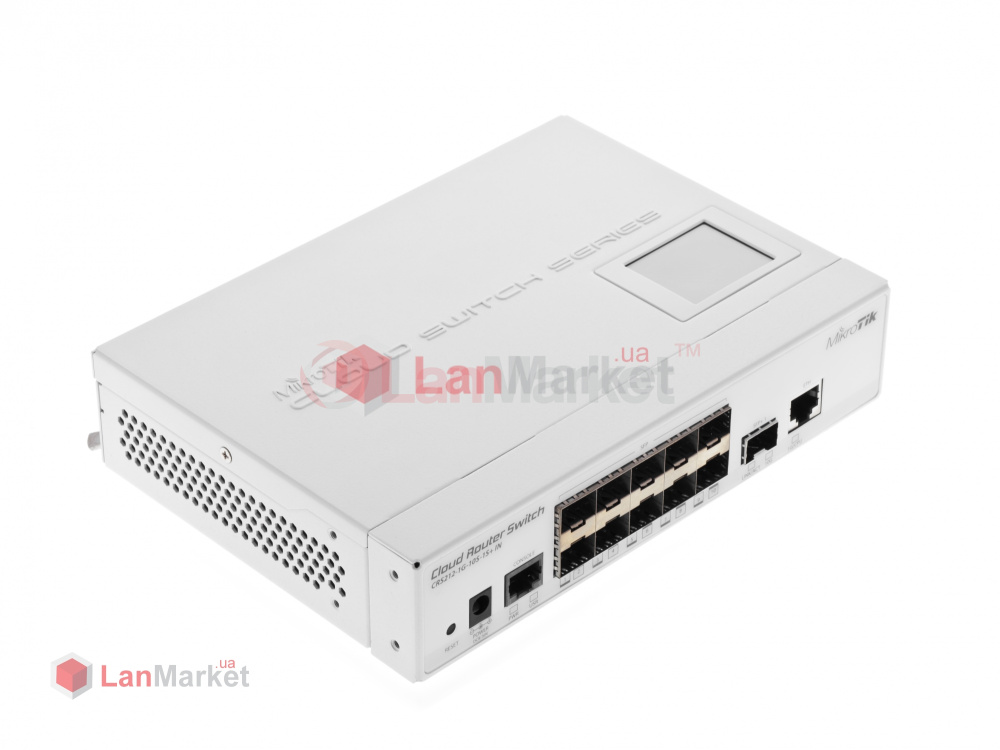

Верхняя панель устройства оснащена цветным сенсорным LED-дисплеем, с которого можно осуществлять как базовое управление устройства, так и выводить на него мониторинговую информацию о ресурсах устройства, загрузке процессора, температуре компонентов и т.д. Mikrotik CRS212-1G-10S-1S+IN также имеет 1 серийный порт RJ45 для подключения консоли управления. Благодаря такой продуманной программно-аппаратной реализации, CRS212-1G-10S-1S+IN по своей функциональности не уступает маршрутизаторам (роутеру). Layer 3 позволяет коммутатору выбирать путь доставки пакетов, с использованием маршрутизации RIP v1/v2, OSFP, BGP. Также этот уровень обеспечивает управление Multicast-потоками и IGMP-Snooping с раздельной доставкой пакетов на выбранные порты.

При необходимости, все или часть портов могут быть разделены в настройках (Меню «Switch») на разные изолированные сети (не путать с VLAN), либо же быть использованы для целей маршрутизации. В последнем случае весь трафик уже будет обрабатываться центральным процессором. В этом случае не стоит забывать про ограничение скорости между аппаратным свичем и процессором в 1 Гбит/сек, а также про вычислительную мощность самого процессора, все же это устройство бюджетного уровня. В заключение хочется сказать, что, несмотря на свою весьма демократичную цену, Cloud Router Switch CRS212-1G-10S-1S+IN предоставляет на практике широкие возможности по гибкому конфигурированию и масштабированию сети.

Обратите внимание! Полноценная функциональность устройства возможна только под управлением RouterOS 6 и выше.
