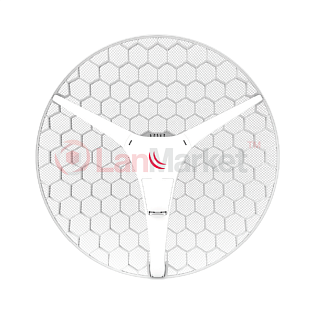

LHG XL HP5 (RBLHG-5HPnD-XL) Mikrotik

Мы уже знакомы с устройством LHG 5 от Mikrotik. Очень интересное инженерное решение включающее сетчатую антенну со встроенной точкой доступа. Теперь компания добавила еще две новые модели в семейство продуктов LHG: LHG HP5 (high power) и LHG XL HP5 (extra large high power). LHG HP5/ XL HP5 имеют в два раза большую выходную мощность, чем у  обычного LHG 5 - до 630 мВт и рассчитаны на увеличения зоны действия до 60%.

Технические особенности LHG XL HP5

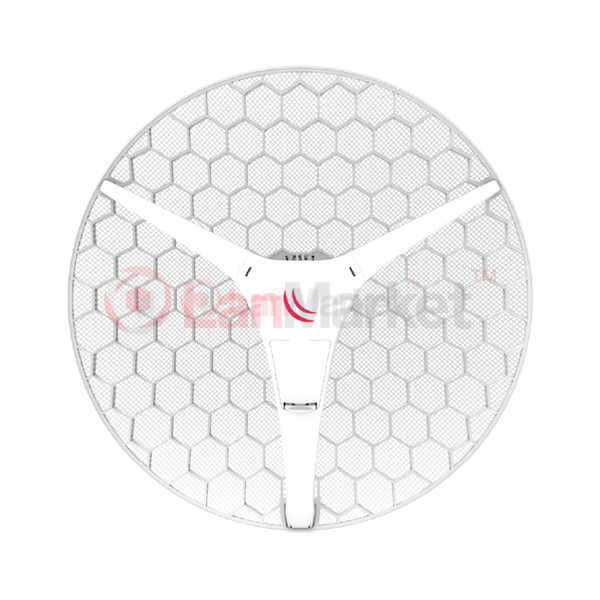

LHG XL HP5 имеет большую антенну диаметром 550 мм и с коэффициентом усиления 27dBi. В зависимости от рабочей частоты, этот показатель может колебаться в пределах +/– 0,5 dBi. Наибольшая эффективность проявляется на частотах 5,7–5,8 ГГц. Форма в виде круга является оптимальной для двухполяризационных антенн, поскольку обеспечивает одинаковый коэффициент усиления в горизонтальной и вертикальной поляризации. Максимальная выходная мощность радиомодуля XL HP5 - 630 mW, а у  LHG 5 всего лишь 300 mW. Таким образом LHG XL HP5 способна обеспечить соединение на расстояние до 40 км в режиме «точка-точка», в то время как LHG HP5 - до 20 км, а LHG 5 - до 12 км.

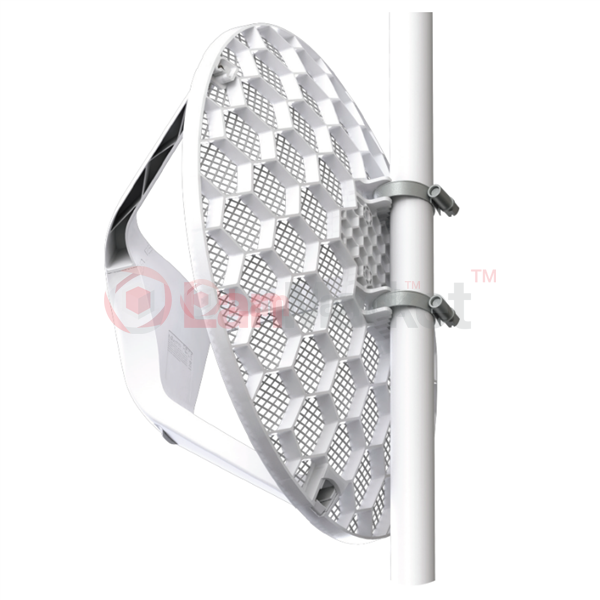

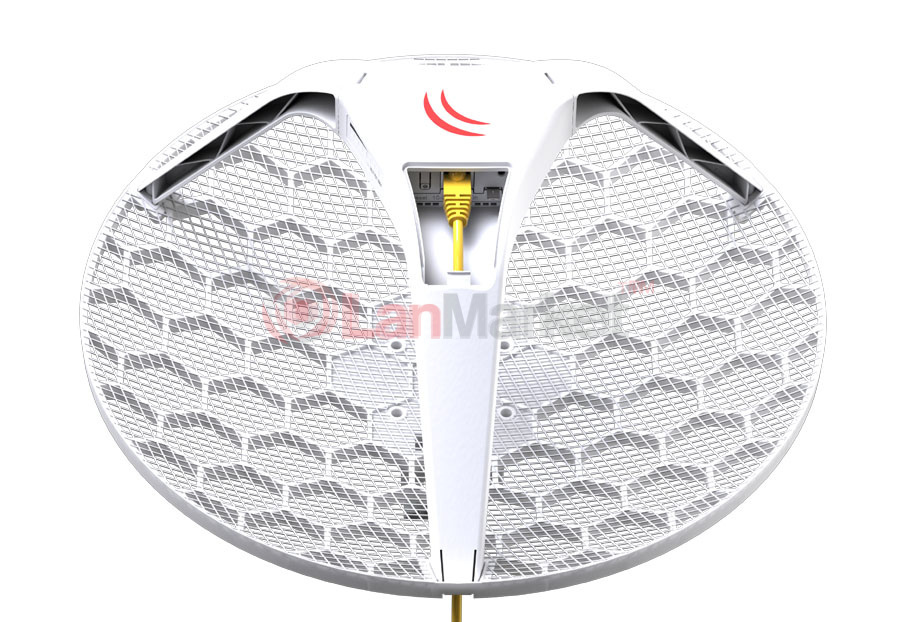

За сеткой содержится поддерживающая конструкция в виде сот, изготовлена она из специального пластика и призвана обеспечить общую жесткость конструкции рефлектора. Сам излучатель расположен в верхней части антенны и имеет 3 точки крепления к рефлектору, что обеспечивает дополнительную жесткость всей конструкции. Такая конструкция обеспечивает угол направленности в 6.4°. Вес готовой конструкции в сборе не превышает 0,945 кг.

Уникальная конструкция

Продукты серии LHG во многом напоминают Reflector SXT 25 и Reflector SXT 30, использующих рефлектор из сетки. Но вместо классического цельного либо гофрированного рефлектора LHG использует рефлектор из металлической сетки. Длина волны напрямую зависит от рабочей частоты, поэтому шаг сетки рассчитан таким образом, чтобы эффективно отражать радиоволны и в то же время сохранять легкость конструкции.

Такой рефлектор отличается низким весом и хорошей устойчивостью к сильному ветру, что позволяет создавать антенны с большим размером и как следствие, высоким коэффициентом усиления без снижения устойчивости конструкции. Классические решения подвержены воздействию ветра – чем выше высота, на которой размещается антенна, и чем сильнее ветер, тем выше требования, предъявляемые к прочности конструкции и элементам крепления. Таким образом, рефлектор из сетки дополнительно снижает ветровую нагрузку и минимизирует нежелательные вибрации.

Сфера использования LHG XL HP5

Благодаря невысокой стоимости, LHG XL HP5 можно с уверенностью назвать одним из лучших готовых решения для подключения удаленных клиентов к базовой станции провайдера, работающей в режиме PtMP. Большой коэффициент усиления и узкая направленность делают LHG отличным выбором для построения беспроводных мостов точка-точка начального уровня на большие расстояния. В силу конструктивных особенностей, мост из двух LHG XL HP5 обеспечивает большую стабильность и скорость на дальних дистанциях.
