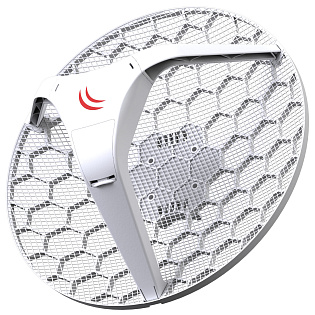

LHG 2 (RBLHG-2nD) Mikrotik

Мы уже знакомы с линейкой 5 Ггц LHD от Mikrotik, представленной тремя моделями  LHG 5, LHG XL HP5, LHG HP5 . Очень интересное инженерное решение включающее сетчатую антенну со встроенной точкой доступа. Теперь компания добавила еще две новые модели в семейство продуктов LHG, работающих на частоте 2.4 Ггц: LHG 2 (RBLHG-2nD) и LHG 2 XL (RBLHG-2nD-XL). LHG 2 XL имеет гораздо большую выходную мощность, чем у  обычного LHG 2, что соответственно увеличивает зону действия.

Технические характеристики LHG 2

Light Head Grid (LHG 2) - это компактное и легкое беспроводное устройство 802.11b/g/n 2,4 ГГц. Точка доступа имеет встроенную антенну двойной поляризации диаметром 391 мм с большим усилением в 18 дБи.  В зависимости от рабочей частоты, этот показатель может колебаться в пределах +/– 0,5 dBi. Форма в виде круга является оптимальной для двухполяризационных антенн, поскольку обеспечивает одинаковый коэффициент усиления в горизонтальной и вертикальной поляризации. Максимальная выходная мощность радиомодуля - 25 dBm.

За сеткой содержится поддерживающая конструкция в виде сот, изготовлена она из специального пластика и призвана обеспечить общую жесткость конструкции рефлектора. Сам излучатель расположен в верхней части антенны и имеет 3 точки крепления к рефлектору, что обеспечивает дополнительную жесткость всей конструкции.

LHG2 идеально подходит для соединений точка-точка или для использования в качестве CPE на больших расстояниях и поддерживает протокол Nv2 TDMA. Cетчастая конструкция обеспечивает защиту от ветра, а тот факт, что антенный элемент встроен в беспроводной блок, означает отсутствие потерь на кабелях. Устройство поставляется в разобранном виде для компактной транспортировки, но его очень легко собрать, к тому же комплект включает простое в использовании крепление. Пакет также содержит небольшой адаптер для наклона антенны на пять градусов от исходного положения.

Уникальная конструкция

Продукты серии LHG во многом напоминают Reflector SXT 25 и Reflector SXT 30, использующих рефлектор из сетки. Но вместо классического цельного либо гофрированного рефлектора LHG использует рефлектор из металлической сетки. Длина волны напрямую зависит от рабочей частоты, поэтому шаг сетки рассчитан таким образом, чтобы эффективно отражать радиоволны и в то же время сохранять легкость конструкции.

Такой рефлектор отличается низким весом и хорошей устойчивостью к сильному ветру, что позволяет создавать антенны с большим размером и как следствие, высоким коэффициентом усиления без снижения устойчивости конструкции. Классические решения подвержены воздействию ветра – чем выше высота, на которой размещается антенна, и чем сильнее ветер, тем выше требования, предъявляемые к прочности конструкции и элементам крепления. Таким образом, рефлектор из сетки дополнительно снижает ветровую нагрузку и минимизирует нежелательные вибрации.
