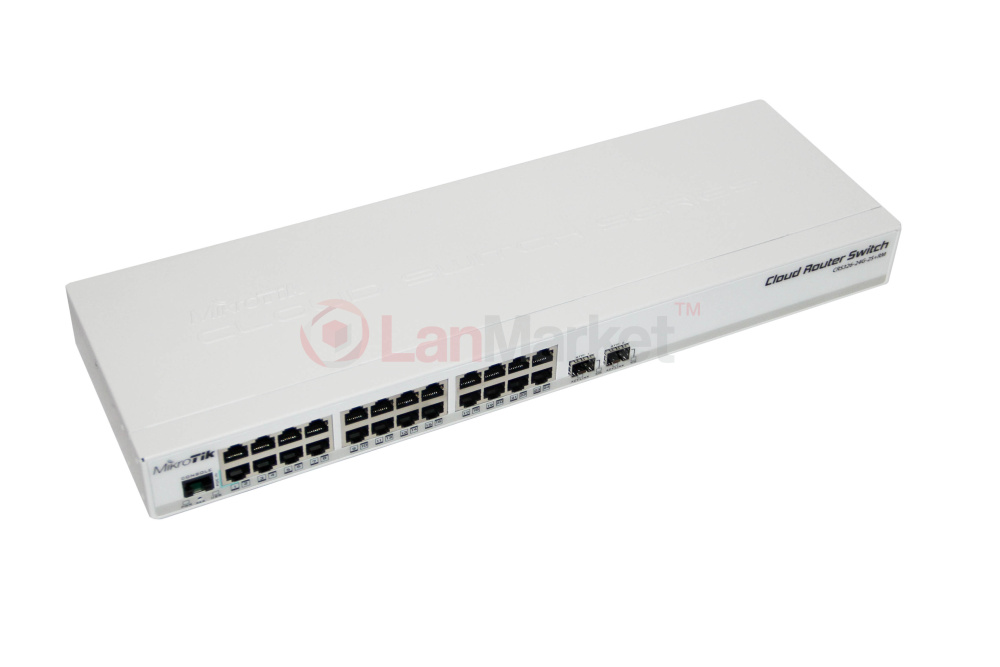

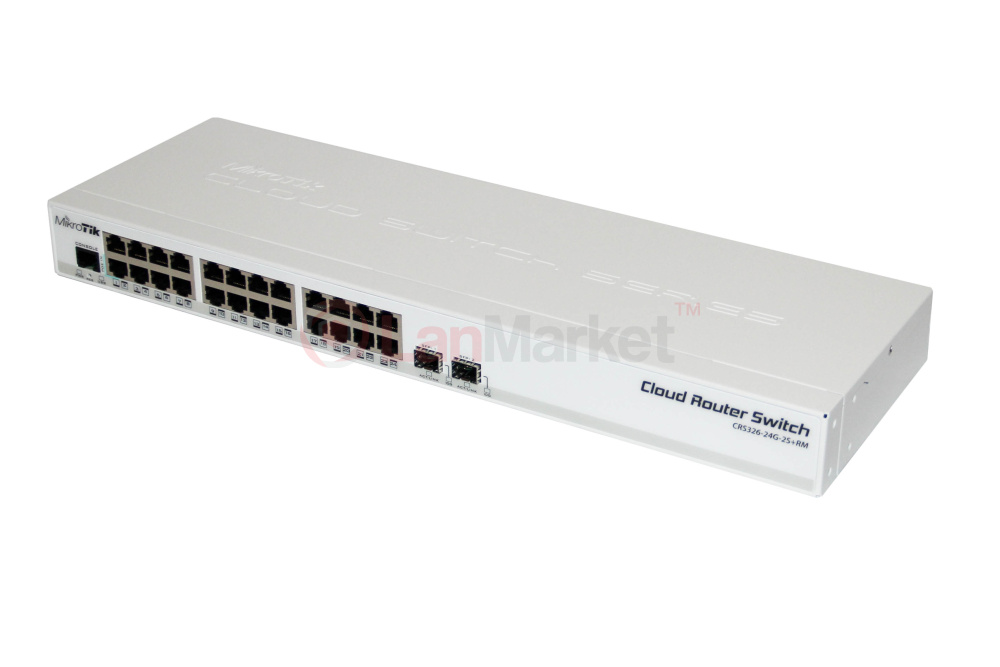

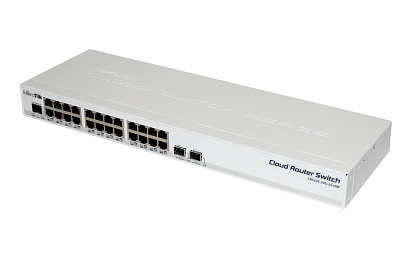

Cloud Router Switch CRS326-24G-2S+RM Mikrotik

CRS326-24G-2S+RM является модификацией CSS326-24G-2S+RM семейства Cloud Smart Switch.

Поддержка Dual-Boot: SwOS или RouterOS на выбор

Новая модификация принадлежит семейству Cloud Router Switch (CRS) и, если Cloud Smart Switch (CSS) работает строго под управлением SwOS, то в CRS326 уже есть возможность выбора между SwOS и RouterOS. В обычных CSS326 применяется 2 Мб постоянной памяти для хранения программного кода, к тому же отсутствует необходимая вычислительная мощность, поэтому установка RouterOS на данные устройства технически невозможна.

Что же касается CRS326, в нем распаяно 16 МБ постоянной памяти, что делает возможным установку полноценной RouterOS.

Возможность выбора операционной системы реализована при помощи технологии Dual-Boot: необходимую операционную систему пользователь заранее задает в настройках RouterBOOT.

Выбирая ROS, пользователь получает в своем распоряжении функционалRouterOS с 5-м уровнем лицензии (Level 5).

Возможности и ограничения CRS326-24G-2S+RM

CRS326-24G-2S+RM получил в свое распоряжение высокоинтегрированный чип Prestera DX 98DX3236 производства Marvell. Сами чипы Prestera DX относятся к классу «packet processors» и предназначены для использования в разнообразных коммутаторах.

В составе 98DX3236 имеется вычислительный процессорный блок с рабочей частотой 800 МГц и 26-портовый коммутатор (Switch Chip).

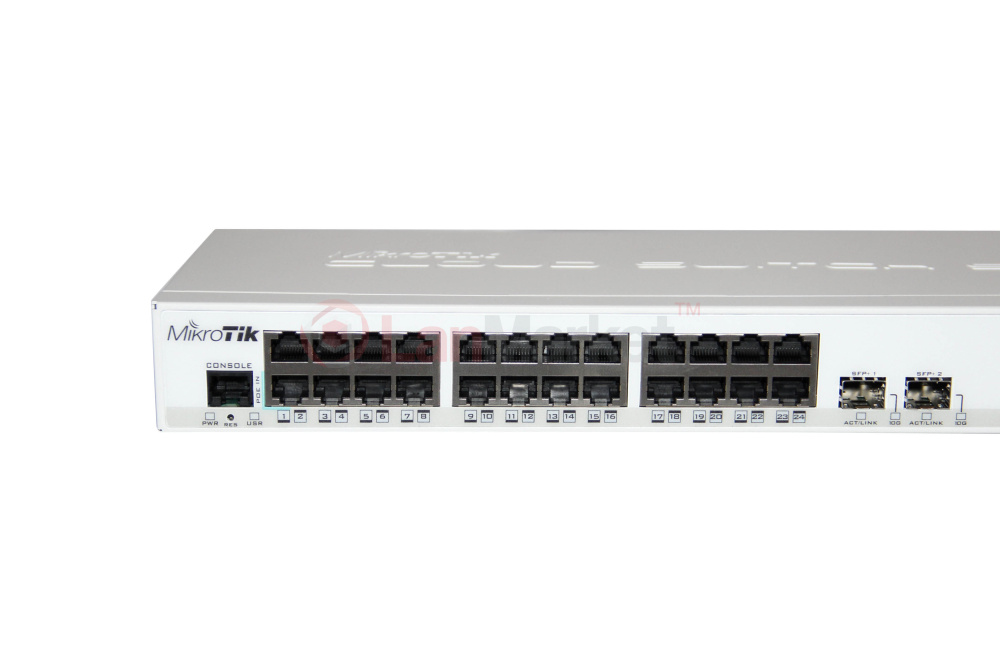

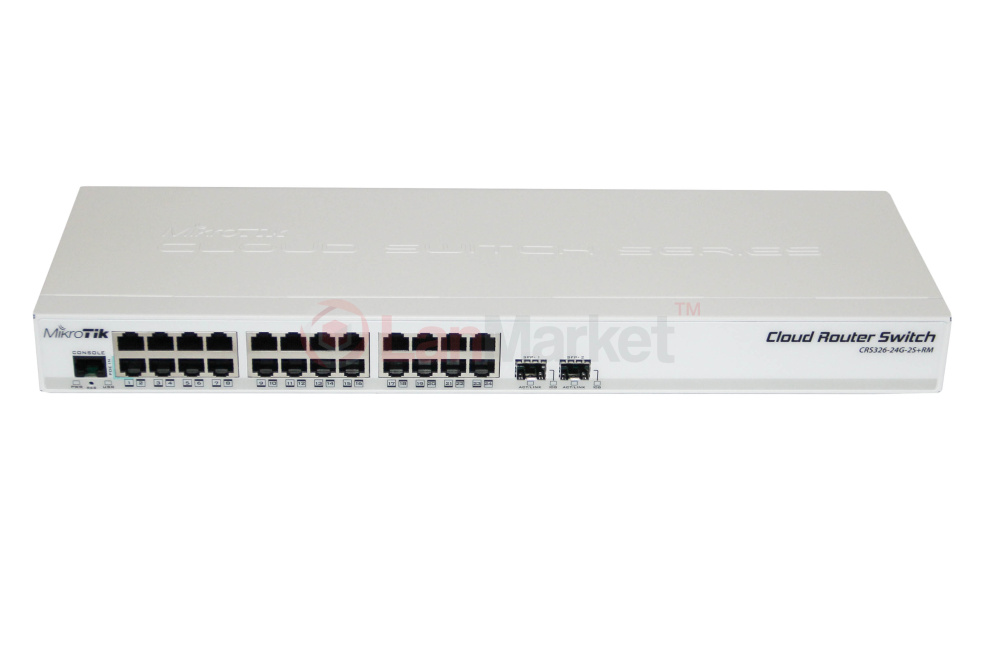

Сам коммутатор CRS326-24G-2S+RM оснащен 24-ю гигабитными портами RJ-45 Gigabit Ethernet и двумя дополнительными слотами SFP+.

Если более подробно изучить блок-диаграмму, можно увидеть, что имеющиеся интерфейсы разделены на 4 группы. Если быть точнее, 24 порта GbE разбиты на 3 группы по 8 портов. Каждая группа подключена к чипу двумя интерфейсами QSGMII, таким образом, на каждую группу выделяется шина в 10 Гбит. Под группу из двух SFP+ выделено 2 линии XFI по 10.31 Гбит каждая. Таким образом, в отличие от других подобных решений, у CRS326 нет узких мест между портами и аппаратным коммутатором.

Внутри самого чипа 98DX3236, вычислительный процессорный блок и коммутатор соединены шиной 1 Гбит. Это и есть то самое «узкое место», ограничивающее возможности маршрутизации на CRS326-24G-2S+RM. Правда, следует оговориться, данная шина используется только в сценариях с использованием маршрутизации Layer 3. Для большинства сценариев этого более, чем достаточно, особенно если учесть, что в самом маршрутизаторе применяются гигабитные интерфейсы.

Производительность маршрутизации

CRS326-24G-2S+RM является гибридным управляемым коммутатором с поддержкой функций маршрутизации (Layer 3). Несмотря на это, CRS326 способен обработать до 1 Гбит траффика в режиме маршрутизации, когда один или несколько портов «перекинуты» со свича на процессор. При этом сам CRS326 обеспечивает уровень производительности, сопоставимый с возможностями Qualcomm AR9344, т.е. примерно на уровне с платформой RB2011.
