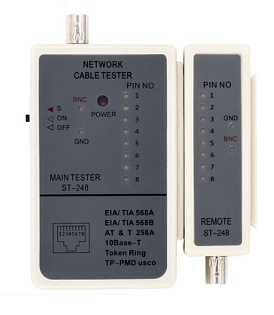

Тестер кабельный ST-248BNC, RJ-45+BNC Merlion

Кабельный тестер Merlion ST-248 BNC предназначен для проверки на короткое замыкание; тестирования на обрыв, полярности пар, правильности разводки, а также для индикации заряда батареи питания и индикации прямого или кроссового соединения.

Общее описание и функционал Merlion ST-248 BNC

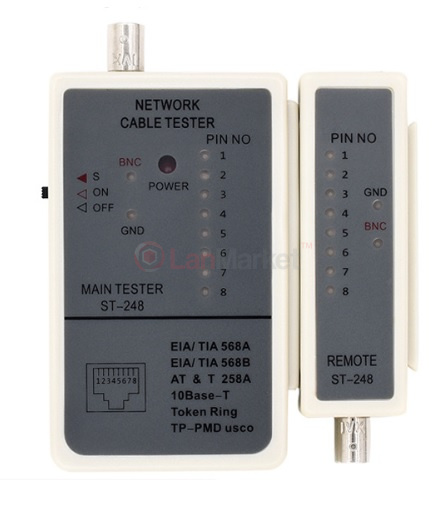

Прибор состоит из двух частей: активной и отделяемой пассивной. Максимальная длина кабеля ограничивается параметрами конкретной сети и кабеля, но из практики использование Merlion ST-248 BNC возможно на длинах до 100 м. Эта модель имеет также встроенный BNC терминатор - 25/50 Ом,

Среди типов тестируемых кабелей данным тестером можна выделить следующие: витая пара EIA/TIA 568A/568B RJ45, коаксиальный кабель Ethernet BNC (10Base-T), витая пара FastNet 100Base-TX, 1000Base-TX, коаксиальный кабель Token Ring, AT&T 258A.

Тестирование патчкордов осуществляется не разъединяя прибор. Для проверки кабелей, уже растянутых по помещениям, к активной части подсоединяется один конец кабеля, а к пассивной – другой.
