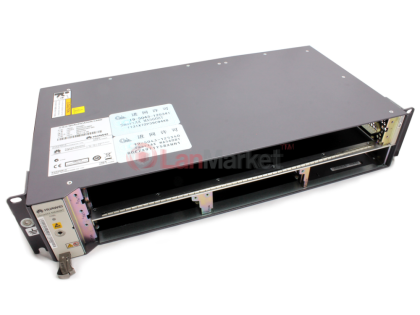

MA5608T Шасі Huawei

Технологія PON має дуже велике поширення в сучасному світі, що, у свою чергу, змушує виробників мережевого обладнання, забезпечувати ринок відповідними рішеннями. Компанія HUAWEI пропонує кілька лінійок обладнання для створення PON мереж, і в основному їх рішення дуже схожі на представлені продукти від інших компаній, наприклад, таких як ZTE або FiberHome . Одним із таких рішень виступає OLT комутатор MA5608T .

Як і будь-який інший модульний комутатор, оптичний лінійний термінал MA5680T складається з таких основних частин:

• Шасі комутатора
• Блок вентиляторів

• Робочі модулі


Технічні особливості Шасі MA5608T

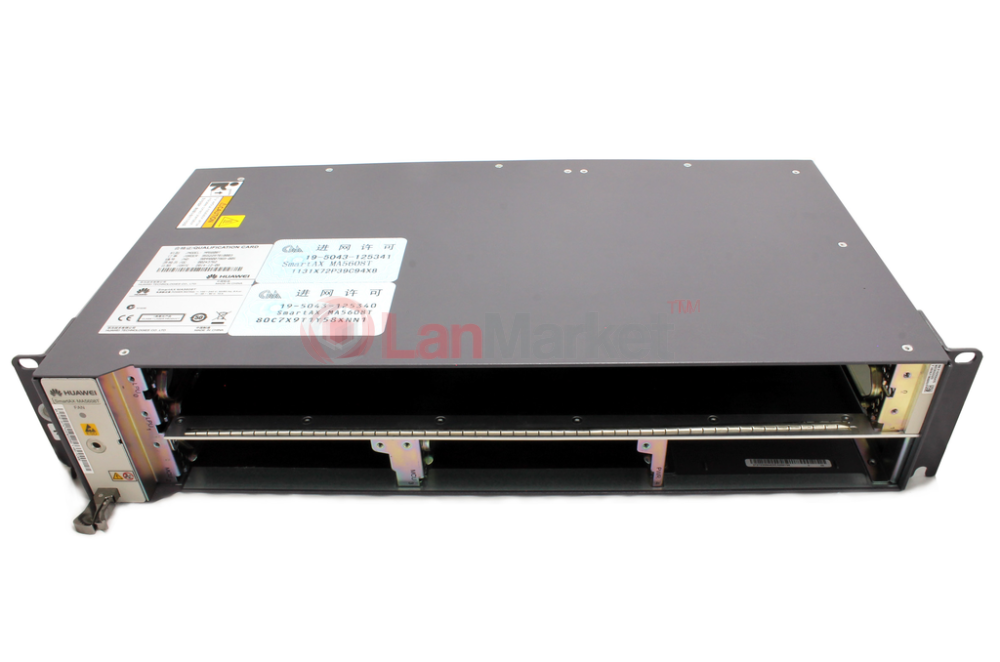

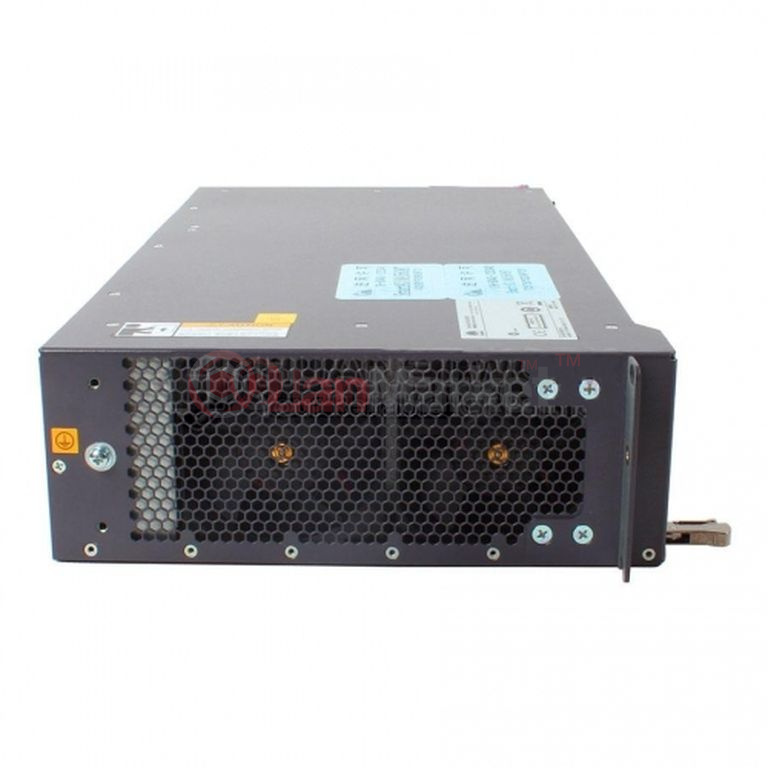

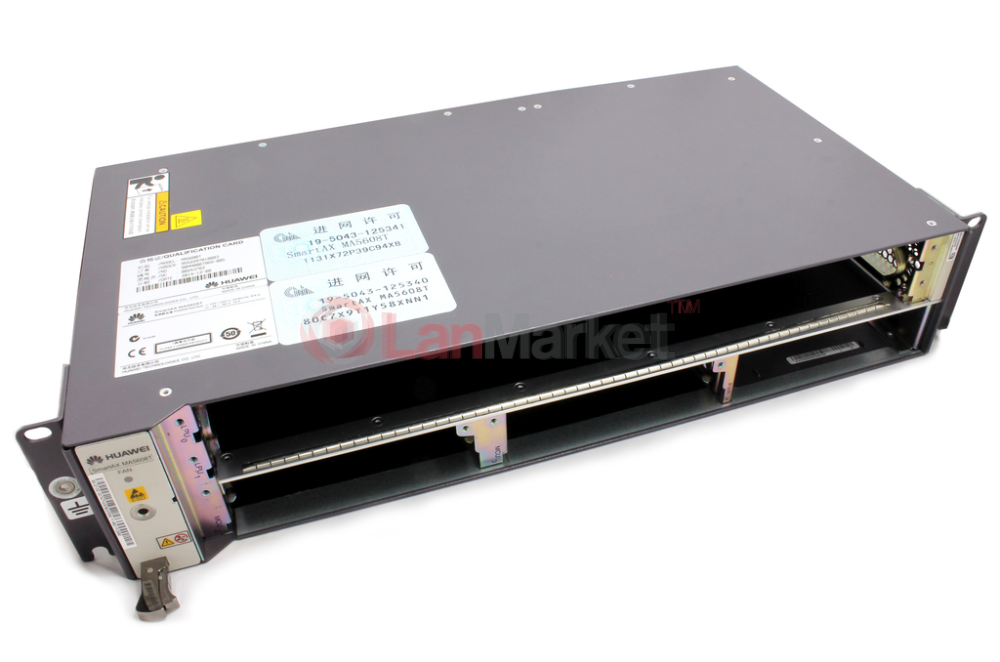

Шасі MA5608T є кошиком з об'єднавчою шиною, в яку встановлюється блок вентиляторів, а також інші робочі модулі. Блок вентиляторів надається у стандартній комплектації разом із шасі.

Оскільки шасі поставляється без будь-яких модулів, його можна укомплектувати максимум п'ятьма чи шістьма модулями:

Як видно з зображень вище, кількість модулів змінюється лише за рахунок встановлення різних плат живлення. Плати MPWC та MPWD займають два слоти під модулі живлення, а плата MPWE лише один. Але різниця тут не суттєва, оскільки MPWE надає тільки один роз'єм для підключення джерела живлення, а той час, як інші плати мають по 2 роз'єми.

Щодо плат розширення, які встановлюються в слоти під номером 0 і 1, тут вже набагато більше різновид. Якщо розглядати роботу з технологією GEPON, то сюди можна встановити такі модулі як EPSD або EFFD , головною відмінністю між якими є кількість портів, у першому випадку їх 8 у другому 16.

Робота з технологією GPON аналогічна, і тут надається можливість встановлення або плати на вісім портів GPBD або на 16 портів GPFD .

Враховуючи особливості роботи кожної технології, шасі надає можливість підключити максимально до 2048 абонентських терміналів за технологією GEPON та до 4096 ONU за технологією GPON.

Одним із головних модулів у комутаторі MA5608T виступає модуль управління, який одночасно є і uplink модулем. Таких модулів в дане шасі можна встановити не більше двох, зокрема існує три різновиди модулів управління: MCUD , MCUD1 або MCUE.

Головна відмінність між MCUD та MCUD1 є наявність у другої двох портів SFP+. MCUE у плані портів аналогічна платі MCUD, проте вона відрізняється функціоналом, оскільки на відміну від двох попередніх має підтримку управління кластером D-CMTS.

На відміну від аналогічних моделей

Шасі MA5608T як і сам комутатор, мають кілька аналогів від компанії ZTE це комутатор ZXA10 C320 та комутатор AN5516-04 від компанії FiberHome.

Якщо порівнювати цю модель з аналогічною AN5516-04 легко помітити важливу відмінність, по-перше наявність ширшого вибору плат управління, оскільки в AN5516-04 платою управління та uplink представлена лише одна модель, по-друге MA5608T надає нам на вибір плату з портами 10G, що може значно збільшити пропускну здатність, і наостанок відзначимо таку чудову можливість як резервування, без можливості встановлення двох плат управління неможливо встановити резервну плату, що надає комутатор MA5608T захистом від виходу з ладу плати управління.

Порівнюючи цю модель з ZXA10 C320 також можна відзначити значні відмінності щодо плат управління та плат живлення. Щодо плат управління, головна відмінність полягає в тому, що для MA5608T існує плата MCUD1 з двома портами 10G, в той час як для ZXA10 C320 представлена плата тільки з одним портом 10G - ZXA10 SMXA/3 .

Також варто відзначити що в ZXA10 C320 плати керування та живлення використовують однакові слоти, в результаті чого ми можемо або встановити одну плату керування та одну плату живлення, або ж дві плати керування а для живлення доводиться використовувати зовнішнє джерело.
