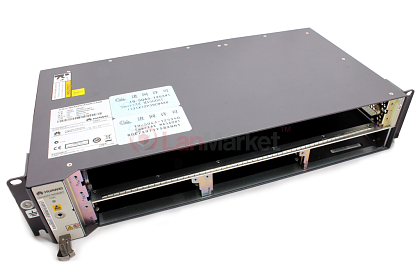

MA5608T Шасси Huawei

Код товара: 04544
Рейтинг 0/5
Цена пока неизвестна
Узнать цену
Краткое описание:
MA5608T Шасси - шасси для модульного коммутатора MA5608T, поддерживается установка  двух плат расширения GPON или GEPON, двух плат управления и uplink, и до двух плат питания, в шасси уже установлен блок вентиляторов FAN.


Производитель: Huawei
Money
Отсрочка платежа
Money
Проверка и тестирование оборудования перед продажей
Consult
Профессиональные
консультанты-практики

Описание MA5608T Шасси

Технология PON имеет очень большое распространение в современном мире, что в свою очередь вынуждает производителей сетевого оборудования, обеспечивать рынок соответствующими решениями. Компания HUAWEI предлагает несколько линеек оборудования для создания PON сетей, и в основном их решения очень схожи с представленными продуктами от других компаний, например, таких как ZTE или FiberHome. Одним из таких решений выступает OLT коммутатор MA5608T.

Как и любой другой модульный коммутатор, оптический линейный терминал MA5680T состоит из таких основных частей:

  • Шасси коммутатора
  • Блок вентиляторов
  • Рабочие модули

Технические особенности Шасси MA5608T

Шасси MA5608T предоставляет собой корзину с объединительной шиной, в которую устанавливается блок вентиляторов, а также другие рабочие модули. Блок вентиляторов предоставляется в стандартной комплектации вместе с шасси.

Поскольку шасси поставляется без каких либо модулей, его можно укомплектовать максимум пятью или шестью модулями:

Схема установки модулей в шасси MA5608TСхема установки модулей в шасси MA5608T

Как видно из изображений выше, количество модулей меняется только за счет установки разных плат питания. Платы MPWC и MPWD занимают два слота под модули питания, а плата MPWE только один. Но разница здесь не существенна, поскольку MPWE предоставляет только один разъем для подключения источника питания, а то время как остальные платы имею по 2 разъема.

Относительно плат расширения, которые на устанавливаются  в слоты под номером 0 и 1, тут уже намного больше разновидность. Если рассматривать работу с технологией GEPON то сюда можно установить такие модули как EPSD или EFFD, главным отличием между которыми является количество портов, в первом случае их 8 во втором 16.

Работа с технологией GPON аналогична, и тут предоставляется возможность установки либо платы на восемь портов GPBD либо на 16 портов GPFD

Учитывая особенности работы каждой технологии, шасси предоставляет возможность подключить максимально до 2048 абонентских терминалов по технологии GEPON, и до 4096 ONU по технологии GPON.

Одним из главных модулей в коммутаторе MA5608T выступает модуль управления, который одновременно является и uplink модулем. Таких модулей в данное шасси возможно установить не более двух, в частности существует три разновидности модулей управления: MCUD, MCUD1 или MCUE.

Главное отличие между MCUD и MCUD1 выступает наличие у второй двух портов SFP+. MCUE в плане портов аналогична плате MCUD, но тем не менее она отличается функционалом, поскольку в отличии от двух предыдущих имеет поддержку управление кластером D-CMTS.

Отличие от аналогичных моделей

Шасси MA5608T как и сам коммутатор, имеют несколько аналогов от компании ZTE это коммутатор ZXA10 C320 и коммутатор AN5516-04 от компании FiberHome.

Если сравнивать данную модель с аналогичной AN5516-04 легко заметить важное отличие, во-первых наличие более широкого выбора плат управления, так как в AN5516-04 платой управления и uplink представлена всего одна модель, во-вторых MA5608T предоставляет нам на выбор плату с портами 10G, что может значительно увеличить пропускную способность, и на последок отметим такую замечательную возможность как резервирование, без возможности установки двух плат управления не возможно установить резервную плату, что наделяет коммутатор MA5608T защитой от выхода из строя платы управления.

Сравнивая данную модель с ZXA10 C320 также можно отметить значительные отличия, касательно плат управления и плат питания. Относительно плат управления главное отличие состоит в том, что для MA5608T существует плата MCUD1 с двумя портами 10G в то время как для ZXA10 C320 представлена плата только с одним портом 10G - ZXA10 SMXA/3

Также стоит отметить что в ZXA10 C320 платы управления и питания используют одинаковые слоты, в результате чего мы можем либо установить одну плату управления и одну плату питания, либо же две платы управления а для питания приходится использовать внешний источник.


Характеристики MA5608T Шасси

Коэффициент ветвления: 1:64,
1:128
Технология работы: GPON,
GEPON
Дополнительно: Модульный коммутатор
Влажность при хранении: 5%~95% без конденсации
Размеры: 442mm×244.5mm×88.1mm
Температура работы: -25~65 °C
Коммутационная способность объединительной шины: 720 Gbit/s
Макс. количество подключаемых абонентов: GPON: 4096
GEPON: 2048
Высота (U): 2
Охлаждение: активное
