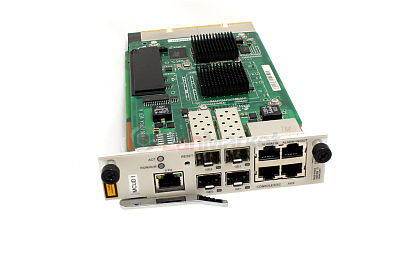

MCUD1 Huawei

Плата MCUD1, как и аналогичная ей MCUD, является одной из основных составляющих для модульного OLT коммутатора MA5608T, поскольку выступает одновременно и платой управления и Uplink платой. Такая совместимость функционала обеспечилась тем, что сам коммутатор имеет компактные размеры, и в результате чего два функционала были совмещены в одной плате.

Особенности работы

В первую очередь нужно отметить что коммутатор MA5608T поддерживает одновременную установку двух плат управления/uplink. Однако одновременно работает только одна из них, вторая же выступает резервной на случай сбоев главной.

Исходя из этого важно понимать, что увеличить Uplink возможности с помощью дополнительной платы не получится.

Такой принцип работы вызван в первую очередь тем, что данная плата выступает платой управления, и она отвечает, как за работу системы в целом, так и за работу каждой платы в отдельности. Управляет дополнительным функционалом по маршрутизации трафика и т. д. Совместить и разделить данный функционал, в режиме реального времени между двумя независимыми устройствами просто невозможно.

Главным отличием модуля MCUD1 от аналогичного MCUD, состоит в наличию двух высокоскоростных портов SFP+, которые работают на скорости 10 Gbps, что в свою очередь увеличивает Uplink способность коммутатора. В остальном модули весьма схожи, также присутствуют еще два гигабитных оптических порта SFP, которые являются uplink портами. Остальные сетевые интерфейсы используются для управления, настройки и мониторинга системы.
