Обзор Ubiquiti Rocket 5ac Prism: оптимальное решение для базовых станций и линков PTP по соотношению цена/качество

03.11.2016
Поделиться в:

Год назад, на конференции Ubiquiti NEXT 2015, проходящей в Лас-Вегасе, компания Ubiquiti представила ряд своих новинок, среди которых Rocket 5ac Prism. Помимо новых устройств, UBNT анонсировали работу над совершенствованием технологии airMAX ac и операционной системы airOS, в частности, речь шла о работе над новой airOS 8 и технологии Dual-Radio (airView).

С момента анонса Rocket 5ac Prism прошло больше года, так что у Ubiquiti было предостаточно времени на доработки и улучшения, чтобы продукт был полностью готов к условиям реальной эксплуатации. В случае с Rocket 5ac Prism речь, конечно же, идет о Carrier Class, поэтому компромиссов здесь быть не должно. Приступим?

Комплект поставки Rocket 5ac Prism

Поставляется устройство в привычной картонной коробке с белой «суперобложкой».

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

На передней части обложки акцент сделан на технологии активной фильтрации airPrism и использовании устройства в качестве базовой станции airMAX ac. По заявлению производителя, новый Rocket 5ac Prism обеспечивает скорость обмена данных более 500 Мбит, собственно это чуть позже мы проверим.

Больше информации находится на обратной стороне. Во-первых, те самые реальные 500+ Мбит обещаны для конфигурации PtP (мост) и это следует четко осознавать. Во-вторых, пункт «GPS for Superior Co-Location Performance» и отдельная выносная антенна GPS, как бы намекают, что в устройстве применяется airSync или нечто эквивалентное. Этой теме мы выделим отдельный раздел, а пока вернемся к внешнему виду.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Rocket 5ac Prism достаточно компактный, длинна устройства всего 23 см, при этом вес устройства составляет 0.4 кг. Такой вес связан с материалом корпуса.

Обзор Rocket 5ac Prism

Вся электронная начинка Rocket 5ac Prism спрятана в корпус из анодированного алюминия. Алюминий легкий и в то же время прочный, к тому же это металл, поэтому такой корпус обеспечивает дополнительную защиту радиомодуля от нежелательной интерференции, которая может возникать в случае co-location, когда рядом работает еще несколько передающих устройств. Вдобавок, алюминий - после меди второй по популярности металл для использования в радиаторах систем охлаждения электроники. Корпус из алюминия может быть использован как радиатор, чего нельзя сделать с обычным пластиковым корпусом. Внешняя часть всего корпуса покрыта защитным порошковым покрытием белого цвета с матовой текстурой.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Помимо самого устройства, в комплекте имеется привычный QSG (Quick Start Guide), адаптер с настенным креплением, сетевой кабель и GPS-антенна на магнитной основе.

Для питания устройства применяется гигабитный адаптер-инжектор POE-24-12W-G (24В 0.5А), само устройство использует обычный Passive PoE. К корпусу адаптера на защелках крепится специальная съемная пластинка, которую заранее можно закрепить на стену.

Сам Rocket 5ac Prism имеет несколько изогнутую обтекаемую форму, матовое покрытие обеспечивает уверенный хват, препятствуя выскальзыванию при монтаже.

Надпись PRISM на передней части устройства даже больше надписи Rocket 5AC, как видим, компания делает максимальный акцент на новой технологии.

Тут же на передней панели расположены индикаторы:

  • 4 индикатора уровня RSSI удобны тем, что пользователь сам может выставить каждый уровень. По умолчанию, индикаторы сконфигурированы на -65, -73, -80 и -94 дБм.
  • индикатор GPS, загорается только в том случае, если функция активна, а само устройство видит как минимум 3 спутника.
  • индикатор сети LAN
  • индикатор питания Power

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

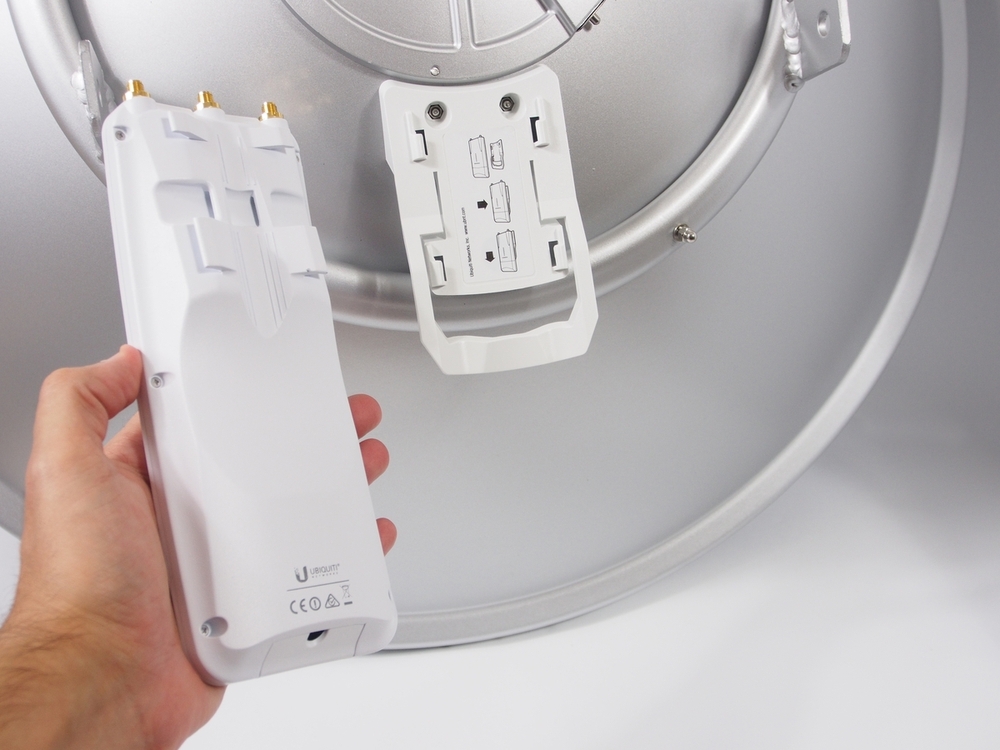

На задней части в верхней части находится специальный крепежный механизм, совместимый с антеннами RocketDish и airMAX ac Sector Antenna. Есть также возможность крепления на мачту при помощи хомута, самого хомута в комплекте нет.

Обзор Rocket 5ac Prism

Ввод кабеля осуществляется в нижней части устройства, интерфейсный блок прикрыт крышкой с очень тугим механизмом защелки. Сама крышка держится на шлейфе.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Набор интерфейсов представлен всего одним экранированным гигабитным портом. Над портом находится отверстие для доступа к аппаратной кнопке сброса (Reset).

Как видите, на устройстве отсутствует заземляющий контакт GND, поэтому использование экранированной витой пары и грозозащитного модуля обязательно (к примеру, ETH-SP).

Обзор Rocket 5ac Prism

В верхней части корпуса находится 3 герметичные разъёма, по бокам подключается антенна (chain 0, chain 1), по центру - антенна GPS. Перепутать разъемы антенны и GPS не получится, т.к. для антенн используется RP-SMA, а для GPS обычный SMA.

Для подключения Rocket 5ac Prism, требуется двухполяризационная антенна, chain 0 подключается к H (Horizontal), chin 1 - к V (Vertical). Важно! Соблюдайте полярность подключения на обеих антеннах.

Для доступа к внутренностям R5AC‑PRISM, требуется открутить 6 винтов по периметру задней крышки. Несмотря на то, что корпус изготовлен из алюминия, по периметру имеются ребра жесткости. Герметичность достигается за счет специального паза с уплотнителем по периметру всей крышки. Даже индикаторный блок проклеен по всему периметру.

Обзор Rocket 5ac Prism

После снятия крышки доступной становится задняя часть платы, здесь же расположены 2 экранные модуля, под которыми нет ничего, что представляло бы интерес. Под большим экраном, судя по всему, часть выходного усилителя.

Обзор Rocket 5ac Prism

Все три коннектора у основания имеют резиновые уплотнительные кольца, обеспечивающие герметичность и защиту от попадания воды внутрь корпуса.

Обзор Rocket 5ac Prism

Куда больший интерес представляет обратная сторона платы. На входе сетевого порта применяется трансформатор гальванической развязки и интерфейс на базе Atheros AR8033-AL1A. В свою очередь AR8033-AL1A имеет всего 1 интерфейс Ethernet, поэтому дальнейшее подключение осуществляется по интерфейсу SGMII либо RGMII.

Чуть выше трансформатора распаян модуль памяти Winbond W971GG6KB-25 на 1 Гбит (64Мх16 DDR2 SDRAM), это те самые заявленные 128 Мбайт оперативной памяти.

Чуть правее, возле подсистемы питания распаян модуль Macronix MXIC MX25L12835FMI-10G (NOR Flash Serial-SPI, 128 Мбит), который отвечает за хранение программного обеспечения. Как видите, в устройстве всего 16 Мбайт для хранения кода, что не так уж и много по современным меркам.

В центральной части платы расположен SoC-чип QCA9557 производства Qualcomm на архитектуре MIPS 74Kc. Когда плата находится на своем месте, поверхность чипа соприкасается со специальным резиновым термоинтерфейсом, обеспечивающим охлаждение процессора.

Работает процессор на частоте 720 МГц, что интересно у него есть свой двухдиапазонный радиомодуль с MIMO 2x2, к сожалению, он поддерживает только старые стандарты a/b/g/n. В других решениях QCA9557 обычно используют как полноценный SoC, хотя в последнее время его всё чаще стали комбинировать с отдельным радиочипом.

Обзор Rocket 5ac Prism

Чуть выше и правее находится первый экранированный блок, в который разработчики спрятали свой фирменный чип Ubiquiti U-AME-G1-BR4A. Этот же чип фигурирует в описаниях предыдущего Rocket ac, а также PowerBeam ac и UniFi AP AC, в которых он отвечает за поддержку 5 ГГц.

Особых подробностей по этому чипу нет, оно и не удивительно, ведь Ubiquiti не любит делиться техническими спецификациями. В то же время на сайте OpenWRT есть любопытная информация по U-AME-G1-BR4A. Во-первых, внешне он полностью идентичен тому же Qualcomm QCA9563 и также тайваньского производства. Во-вторых, при установке кастомных прошивок на UniFi AP AC, чип определяется как QCA988X/hw2.0 и поддерживается драйвером ath10k. Как видите, есть все основания полагать, что U-AME-G1-BR4A на самом деле чип Qualcomm, производимый под другим лейблом по специальному заказу Ubiquiti. При этом необходимо учитывать, что это может быть и модификация 988X с наработками UBNT.

Правее от чипа Ubiquiti, поверх платы распаяна небольшая PCB с маркировкой HannStar. Что это такое выяснить нам не удалось. Сама HannStar специализируется на производстве дисплеев и материнских плат, в списке продуктов также имеются планшеты, смартфоны и ТВ для автомобилей.

Судя по всему, это GPS-модуль, плата HannStar уж слишком похожа на типичные OEM-решения для добавления поддержки GPS от сторонних производителей. Правда тут возникает закономерный вопрос, почему UBNT не взяли модуль производства SiGe, ведь усилители этой фирмы применяются очень часто. Впрочем, мы можем и ошибаться, ведь часть компонентов нам не удалось идентифицировать.

Обзор Rocket 5ac Prism

Вы обратили внимание на количество экранированных блоков? Rocket 5ac Prism существенно отличается от предыдущих решений как самой компании, так и конкурентов в лице Mikrotik.

Обзор Rocket 5ac Prism

Большое количество раздельных экранированных блоков наводит на мысль, что Prism - аппаратно-программное решение, а не просто маркетинговый лозунг. В любом случае, Ubiquiti нам карт не раскроет, все инновационные решения компании являются коммерческой тайной и не подлежат разглашению.

Обзор Rocket 5ac Prism

Основываясь на этой схеме, можно прийти к заключению, что верхний блок и есть airPrism, находится он между антенным входом/выходом и конечными усилителями.

Обзор Rocket 5ac Prism

Схема airPrism основана на чипах PA5512 (по одному на канал). К сожалению, какой-либо документации по ним найти не удалось. Нечто подобное есть у Skyworks - SE5512L. Судя по всему, PA5512 используется для первоначальной фильтрации, после чего сигнал усиливается при помощи усилителей и передается на канальные усилительные блоки каждого канала.

С определенностью нельзя сказать и про Dual-Radio. На презентации Роберт Пера показывал на красивые слайды с изображением двух чипов (условно) Ubiquiti и airView, но как это реализовано аппаратно, по понятным причинам мы с вами не узнаем. Кое-какими мысли по этому поводу, навеянные результатами тестирования, вы найдете в конце публикации.

Программное обеспечение airOS 7.2

Rocket 5ac Prism поставляется с уже предустановленной airOS 7. Прошивка 7.2.1 XC относительно свежая, перед тестированием мы её обновим до последней стабильной 7.2.4.

При первом подключении, сетевому адаптеру необходимо присвоить IP-адрес из подсети 192.168.1.0/24, например 192.168.1.2. Само устройство имеет IP 192.168.1.20, типичный для беспроводных устройств airMAX.

Обзор Rocket 5ac Prism

В браузере набираем http://192.168.1.20, при первом подключении необходимо добавить сертификат безопасности в исключения. Логин и пароль стандартные - ubnt.

Обзор Rocket 5ac Prism

При выборе страны будьте внимательны, т.к. от этого параметра зависит список доступных каналов и расчетный EIRP (максимальная выходная мощность).

Ubiquiti добавили сразу несколько языков интерфейса, помимо привычного английского, здесь есть чешский, немецкий, французский, итальянский, латвийский, польский, португальский, испанский, турецкий и даже китайский. А вот русского языка нет, впрочем все опции вполне привычные. Если у вас возникнут вопросы - обратитесь к инструкции пользователя airOS 7.

Обзор Rocket 5ac Prism

С недавнего времени Ubiquiti заложили в свои прошивки навязчивое предупреждение о необходимости смены пароля. Система не даст внести изменения в конфигурацию до тех пор, пока пользователь не сменить стандартный пароль.

В сравнении с предыдущими версиями, WebUI новой airOS 7 стал намного удобнее и отзывчивее.

Количество доступных опций, в целом, не так велико, но все они сгруппированы по логическим категориям.

Перед началом эксплуатации настоятельно рекомендуем обновить устройство до последней версии, делается это при помощи вкладки System - Upload Firmware - Update. На момент написания данного обзора, актуальной была версия 7.2.4 (XC.v7.2.4.31259.160714.1715.bin)

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Стартовая страница - Main, на ней собрана общая информация об устройстве, версии ПО, статусе беспроводной сети, подключенных клиентах, скорости, уровне шума.

Обзор Rocket 5ac Prism

Обратите внимание, вкладки Device и link разворачиваются, для этого достаточно нажать на соответствующую вкладку в правой части.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Во вкладке Wireless можно произвести настройку беспроводной сети или же изменить текущие параметры.

Вкладка Network, как следует из названия, содержит параметры сети. Здесь же можно выбрать один из двух режимов - мост либо маршрутизатор. Достаточно удобно реализовано переключение между обычным режимом настройки (simple) и продвинутым (advanced), что позволит произвести настройку как менее опытному пользователю, так и настроить дополнительные параметры более продвинутому пользователю.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Services и System содержат привычный набор функций. Раздел Tools, как обычно, вынесен отдельно от остальных разделов.

Среди инструментов есть уже хорошо знакомый нам airView.

Обзор Rocket 5ac Prism

Среди прочих полезностей помощник по юстировке, поиск устройств, пинг, трассировка

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Инструмент Site Survey обычно вызывается кнопкой Select из раздела Wireless при использовании режима Station.

Обзор Rocket 5ac Prism

Возможности по настройке беспроводной сети airMAX ac

Rocket 5ac Prism это, в первую очередь, беспроводное устройство, так что более подробно ознакомимся с настройками беспроводной сети.

Устройство поддерживает два сценария использования:

  • базовая станция
  • беспроводной мост

Настройки стали более логичными, в равнении с предыдущими версиями ПО. К слову режима WDS здесь нет, впрочем, как и нет привычного режима CPE.

Всего новый Rocket поддерживает 4 режима работы:

  • Access Point PTP
  • Access Point PTMP
  • Station PTP
  • Station PTMP

Access Point PTP - режим работы, при котором создается беспроводной мост типа «Point-to-Point» (Точка-точка), при этом устройство назначается в качестве Master-устройства. Второе устройство на втором конце линка необходимо перевести в режим Station PTP, по сути это режим «subscriber station» или Slave-устройство. Обратите внимание, Station PTP осуществляет форвардинг всего траффика с сетевого интерфейса на главное устройство.

Обзор Rocket 5ac Prism

В режиме AP PTP, базовая станция поддерживает ширину канала 10, 20, 30, 40, 50, 60 и 80 МГц. Обратите внимание, ширину канала 30 и 60 МГц можно использовать только в том случае, если устройства на другой стороне обновлено до airOS 7.1.7 и выше. В противном случае вам не удастся подключить клиентское устройство к базовой станции.

Station PTP в свою очередь поддерживает автовыбор ширины канала 20/40/80 МГц, поэтому при использовании другой ширины, на втором устройстве её придется задать вручную.

Access Point PTMP - режим точки доступа с возможностью подключения большого количества клиентских устройств. Иными словами, это режим, который устанавливается при использовании устройства в качестве сектора базовой станции. Для подключения к AP PTMP на всех клиентских устройствах необходимо установить режим Station PTMP.

При необходимости, на точке доступа можно активировать опцию «Client Isolation» и изолировать трафик клиентов. AP PTMP поддерживает ширину канала 10, 20, 30 и 40 МГц. Ширину 30 МГц можно выбирать только в том случае, если все клиентские устройства обновлены до airOS 7.1.7 и выше. Station PTP, в свою очередь, поддерживает автовыбор 20/40 МГц и ручной выбор ширины канала.

Из дополнительных параметров в режиме Station PTMP присутствует «airMAX Station Priority» и 4 режима:

  • High - 4 тайм-слота, соотношение 4:1;
  • Medium 3 тайм-слота, соотношение 3:1;
  • Base - 2 тайм-слота, соотношение 2:1;
  • Low - 1 тайм-слот, соотношение 1:1 ratio;

По-умолчанию, точка доступа PTMP предоставляет всем клиентам одинаковый TDMA-приоритет. С помощью параметра Station Priority можно предоставить некоторым клиентам больший или меньший приоритет. Более высокий приоритет дает клиенту больше тайм-слотов, чем обеспечивается большая пропускная способность и меньший тайминг. В любом случае, пропускная способность делится между активными клиентами, не забывайте об этом.

Клиентские устройства в режиме Station PTP/PTPM имеют возможность редактировать список сканируемых каналов, что ускоряет процесс поиска доступных точек доступа.

Для Rocket 5ac Prism в списке антенн значатся как секторные антенны, так и RocketDish.

Обзор Rocket 5ac Prism

Список поддерживаемых направленных антенн RocketDish:

Список поддерживаемых секторных антенн airMAX

Список поддерживаемых всенаправленных антенн:

В целом, список поддерживаемых антенн хороший, причем ту или иную антенну можно выбирать независимо от текущего режима работы, к примеру выбрать секторную антенну для режима PTP.

Чего в этом списке нет, так это новой антенны airPrism Antenna AP-5AC-90-HD, вместо неё разработчики предлагают временно выбрать антенну, аналогичною по мощности - AM-5AC22-45. Саму AP-5AC-90-HD обещают добавить в список уже в новой версии airOS 8.

От правильного выбора антенны зависит не только правильный расчёт EIRP, но и регулировка мощности передатчика путем сдвигания ползунка. При необходимости, можно установить опцию «Calculate EIRP Limit» и система автоматически приведет мощность в соответствии с региональными требованиями.

Оставшиеся опции предназначены для более опытных пользователей, к примеру ручная настройка расстояния между точками (влияет на таймаут АСК). Также не рекомендуется менять параметр «Max TX Rate», по умолчанию, система будет пытаться использовать максимально плотную модуляцию.

Единственный параметр, который размещен в разделе Advanced - Aggregation Frames. Если кратко, параметр позволяет объединять несколько мелких фреймов с одинаковым источником и приоритетом в фрейм большего размера. В целом, раздел Wireless не богат настройками, это скорее больше похоже на Simpe-версию настроек, без возможности переключения на Advanced.

airOS 8 Beta: что нового?

Ради интереса мы опробовали бета-версию airOS 8, если быть точнее актуальную на момент написания версию Beta-19 (XC.v8.0-beta19.31762.161020.2154).

Первое, что бросается в глаза - минималистический интерфейс, который на большом экране с большим разрешением смотрится очень убого.

Если в airOS 7.2 всё разумно и удобно сгруппировано, в 8-й версии складывается впечатления, что параметры просто накидали в одну кучу. Еще больше масла в огонь подливает мелкий шрифт.

Чуть ниже приведена пара скриншотов, судите сами.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Подобный интерфейс применяется в новых прошивках камер UniFi Video, зачем его перенесли сюда - непонятно. Визуально складывается впечатление, что airOS 8 очень сырая, к тому же новых обещанных функций пока нет. К примеру обещанного airMagic в нашей прошивке не оказалось.

GPS-синхронизация в Rocket 5ac Prism

Устройство было представлено еще год назад, на самой коробке значится поддержка GSP-синхронизации, обеспечивающей лучшую производительность в условиях co-location, т.е. при построении секторной БС. Кроме того, в комплекте есть даже отдельная GPS-антенна на магнитной основе.

При первом подключении мы так и не смогли «поймать» спутники, система не находила широту и долготу, а сигнал находился на нулевой отметке. Как мы не крутили антенну и параметры - ничего не получалось.

Первое, что насторожило - отсутствие каких-либо параметров. Если помните, начиная с airOS 5.4.5, была добавлена поддержка airSync. Для работы синхронизации, одна из точек переводится в режим Master, оставшиеся точки доступа переводятся в Slave и синхронизируются с мастер-точкой через локальную сеть.

Перечитав всю документацию по airOS 7.2 мы так и не нашли ответ на вопрос, поэтому обратились к официальному сообществу. Каково же было наше разочарование... продукт, представленный год назад, по сей день не имеет программной поддержки GPS.

Зачем было писать на коробке о поддержке данной функции? Зачем было вводить в заблужение покупателей? Ubiquiti стоило бы, по крайней мере, указать примечание «Reserved For Future Use», как это сделано с USB-портами во многих девайсах компании.

Еще большее недоумение вызывает официальный ответ сотрудника Ubiquiti в теме с обсуждением GPS-синронизации:

«Right now the focus is 100% on backwards compatibility.  We are almost there.  Once airOS 8 is released as final, you will see rapid progress on long-awaited features.»

Получается, что больше года компания потратила на airOS 8, так и не доведя её до ума. Все силы брошены на новую операционную систему, после доработки которой, разработчики обещают взяться и реализовать долгожданные функции. Тут собственно вопрос, если эти функции можно быстро реализовать - почему это не было сделано ранее? Rocket 5ac Prism не из дешевых устройств.

Технология Ubiquiti airPrism

Попробуем разобраться, что собой представляет технология Prism. Чуть выше мы уже рассматривали аппаратную составляющую, пришло время понять, как это работает.

В условиях реальной эксплуатации, точка доступа, размещенная на вышке, сталкивается с проблемой интерференции, возникающей в результате работы соседних точек. Для устройств начального уровня характерным является то, что точка доступа слышит соседние точки приблизительно на том же уровне, как её слышат удаленные CPE-клиенты.

По этой причине все антенны airMAX ac разработаны так, чтобы обеспечивать минимальное рассеивание вне основного луча и обеспечивать дополнительное подавление стороннего сигнала.

Обзор Rocket 5ac Prism

Но даже в это случае CINR (сигнал/шум + шум) достигает отметки -4.5 дБ. Частично эта проблема возникает путем временной синхронизации соседних точек, но этот метод имеет и обратную негативную сторону.

Обзор Rocket 5ac Prism

Современные чипы поддерживают функцию фильтрации, что позволяет обеспечить CINR на уровне 13.5 дБ. Обратная сторона такой фильтрации - потеря в производительности до уровня 2.5 Мбит/МГц. К тому же фильтрация изначально разработана для внутренних решений Wi-Fi, когда устройства редко находятся поблизости, а их мощность невысока.


Обзор Rocket 5ac Prism

Алгоритм фильтрации airPrism обеспечивает CINR на уровне 33.5 дБ, чем обеспечивает спектральную эффективность на уровне 7.5 Мбит/МГц (при использовании модуляции 256QAM).

В отличии от других решений, устройства Prism могут работать сами по себе и не зависеть от синхронизации с другими устройствами, как в случае с GPS-синхронизацией. При этом сохраняется высокая производительность системы.

Производительность Rocket 5ac Prism на практике

Как уже упоминалось ранее, на коробке нам обещают реальную скорость TCP/IP более 500 Мбит в режиме PTP. В режиме PTMP скорость будет меньше, поскольку максимальная ширина канала в этом режиме составляет 40 МГц.

Обращаем ваше внимание, в процессе тестирования мы замеряли скорость как при использовании шифрования WPA2 AES, так и без него, особых различий замечено не было. В то же время, в условиях реальной эксплуатации, шифрование крайне рекомендуется и обеспечивает защиту передаваемых данных. Исключением может быть разве что конфигурация, в которой поток внутри линка дополнительно шифруется сторонним оборудованием по обе стороны (к примеру, IPSec).

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

В своих синтетических тестах мы использовали пару устройств Ubiquiti Rocket 5ac Prism и две антенны операторского уровня Ubiquiti RocketDish 5G31-AC. К большому сожалению, под руками у нас не оказалось менее мощных антенн.

Обзор Rocket 5ac Prism

По нашим расчетам, основанным на таблице чувствительности официального Datasheet, при обеспечении чистой Зоны Френеля и эфира, в режиме PTP такой комплект способен обеспечить гарантированную максимальную скорость на расстояние 20 км.

С ростом расстояния скорость будет постепенно падать. При этом не следует забывать про влияние погодных условий, ведь частота 5 ГГц более подвержена влиянию дождя и тумана, нежели классические решения 2.4 ГГц. з преимуществ 5 ГГц - чистый эфир и получение более высокой скорости.

Исходя из тех же расчетов, этот же комплект делает технически возможным использование модуляции 6x 64QAM (5/6) на расстоянии 50 км. Для такого расстояния всё же лучше использовать AirFiber 5X, в нем есть определенные оптимизации для использования на больших расстояниях, а среди прочего и поддержка Ubiquiti xRT.

Рассчитывать зону покрытия БС PTMP на основе Rocket 5ac Prism следует исходя из параметров используемой секторной антенны и используемых клиентских устройств CPE. При этом необходимо делать поправку на угол направленности антенны, высоту размещения, угол наклона и т.д. В любом случае расстояние будет ощутимо меньше PTP, что логично, ведь в качестве Subscriber Module используются менее продвинутые устройства, к примеру, тот же LiteBeam 5AC.

При использовании наиболее мощных секторных антенн AM-5AC22-45 и клиентских устройств LBE-5AC-23 можно рассчитывать на модуляцию 8x 256QAM (5/6) в радиусе 4 км вокруг БС. При использовании 8x 256QAM (¾), радиус увеличится до 7 км, для 6x 64QAM (5/6), радиус увеличивается уже до 15 км. Как видим, одна такая БС способна без проблем покрыть большее село или небольшой город.

Пришло время проверить практические возможности 5AC-PRISM в режиме PTP. В нашем случае скорость соединения в обе стороны составила 655 Мбит, при этом внутренний Speed Test выдал 474 Мбит в одну сторону и 636 Мбит в режиме полного дуплекса.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

При тестировании в iPerf мы получили среднюю реальную скорость на уровне 384 Мбит.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Обратите внимание на WebUI, он перестал отвечать, а загрузка процессора достигла 100%. Сложившуюся ситуацию можно списать на относительно высокую интерференцию и относительно слабый процессор.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Во время тестирования UDP, ситуация чуть лучше, средняя скорость поднялась более 450 Мбит, а WebUI при этом оставался в режиме Online. В целом, результат предсказуем, учитывая, что UDP не гарантирует доставку пакета.

После этого мы уменьшили ширину канала с 80 до 40 МГц, при этом канальная скорость снизилась до 302 Мбит. По идее, скорость должна также упасть вдвое.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

Согласно данным Speed Test, скорость в одну сторону составляет 299 Мбит, а в режиме дуплекса - 338 Мбит. Причину такой скорости можно найти, взглянув на airTime.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

При использовании ширины в 80 МГц, мы использовали всего 50-60% от теоретической емкости. После переключения на 40 МГц, эффективность использования ширины канала составила более 90%. По сути, airtime можно рассматривать как CCQ.

Некоторые ответы можно получить, взглянув на официальную графику и сравнив её с аппаратной частью.

Обзор Rocket 5ac Prism

Если сопоставить чип, отвечающий за постоянную работу airView с печатной платой, получается, что за работу airView отвечает центральный процессор QCA9557. Как мы знаем, airView отнимает часть ресурсов процессора, соответственно постоянная работа airView создает постоянную нагрузку процессора.

Как видите, не всё так однозначно с Dual-Radio.

Обзор Rocket 5ac Prism

Обзор Rocket 5ac Prism

В заключение

Rocket 5ac Prism предназначен для эксплуатации в условиях перегруженного эфира, это может быть как сторонний шум от чужих устройств, так и работа в условиях co-location. Именно при таком сценарии использования, новый Rocket показывает свое преимущество и обеспечивает большую производительность, в сравнении с другими решениями.

Для достижения наилучших показателей, настоятельно рекомендуется подбирать антенну, исходя из конкретных поставленных задач. Для PTP - параболические антенны RocketDish, для PTMP - airMax Sector. Использование airMax Omni оправдано только в случае установки одного передающего устройства.

Наибольший интерес Rocket 5ac Prism для операторов, создающих БС с высокой концентрацией клиентов. Специально для этой модели разработана секторная антенна Ubiquiti AP-5AC-90-HD, позволяющая одновременно задействовать до 3-х передатчиков на одну антенну (3 зоны по 30 градусов).

Технология Prism не панацея, поэтому существуют специальные рекомендации при одновременном размещении на вышке:

Смешных точек

Допустимая ширина канала, МГц

4

80

8

40

16

20

Используя 12 точек доступа и всего 4 секторные антенны AP-5AC-90-HD, провайдер может обеспечить реальную емкость на уровне 1800 Мбит (12 устройств по 20 МГц).

Подобная конфигурация будет оправдана для БС, обслуживающей несколько сотен клиентов, в остальных же случаях более целесообразно использовать меньшее количество радиомодулей. Минимальная конфигурация - 1 точка с Omni-антенной, либо 3 точки с секторными антеннами на 120 градусов.

Не стоит забывать про вариант PTP в паре с антеннами RocketDish, который является неплохой альтернативой Ubiquiti airFiber, обеспечивающей высокую скорость за умеренную стоимость.

В целом, устройство оставило приятные впечатления, как и использование airOS 7. Также надеемся, разработчики исправят ситуацию с GPS, ведь многие ждут эту функцию достаточно давно.
