Cloud Router Switch CRS106-1C-5S Mikrotik

Навіщо потрібний CRS?

За умовчанням, CRS106 працює як звичайний керований комутатор Layer 2 . У разі потреби, системний адміністратор може змінити конфігурацію пристрою та використовувати можливості Layer 3, тобто. Функції маршрутизації.

Все це стало можливим завдяки використанню фірмової операційної системи RouterOS. До того ж, на відміну від багатьох маршрутизаторів Mikrotik , CRS106-1C-5S поставляється з 5-м рівнем ліцензії, як і більш дорослі моделі RouterBOARD . Звичайно, якщо прямо порівнювати CRS із звичайними маршрутизаторами Mikrotik, останні можуть похвалитися вищою продуктивністю при використанні можливостей Layer 3.

Принцип роботи CRS106

За основу для пристрою взято SoC-чіп QCA8511 виробництва Qualcomm. QCA8511 - система на кристалі, до складу чіпа входить одноядерний обчислювальний процесор із тактовою частотою 400 МГц. Безпосередньо до процесора підключена постійна флеш-пам'ять (об'єм 16 Мбайт) з програмним кодом, також у розпорядженні процесора знаходиться 128 Мбайт оперативної пам'яті.

Другий важливий компонент QCA8511 – вбудований апаратний світч на 12 інтерфейсів. Центральний процесор та комутатор об'єднані шиною в 1 Гбіт/сек. У режимі комутації L2 весь трафік обробляється на світчі, а процесора не потрібно. Насправді це конфігурація апаратного бриджу (hardware bridge). Якщо потрібно ізолювати трафік або розділити мережу - як і раніше, можна застосувати VLAN і він також працюватиме на апаратному рівні на самому світчі.

Бувають ситуації, коли можливостей класичного керованого комутатора недостатньо – тоді допоможе особливість CRS. Будь-який з інтерфейсів може бути виключений із групи світча та переведений, наприклад, у програмний бридж (software bridge). При цьому весь трафік оброблятиметься на центральному процесорі.

У зв'язку з такою конфігурацією, продуктивність процесорів, які застосовуються в CRS зазвичай нижче своїх однокласників із сімейства RouterBOARD.

Підтримка до 6 модулів SFP 1.25G

CRS106-1C-5S має дуже компактний форм-фактор, на рівні з десктопними маршрутизаторами компанії, завдяки чому пристрій поміститься практично в будь-якому боксі або розподільчому ящику.

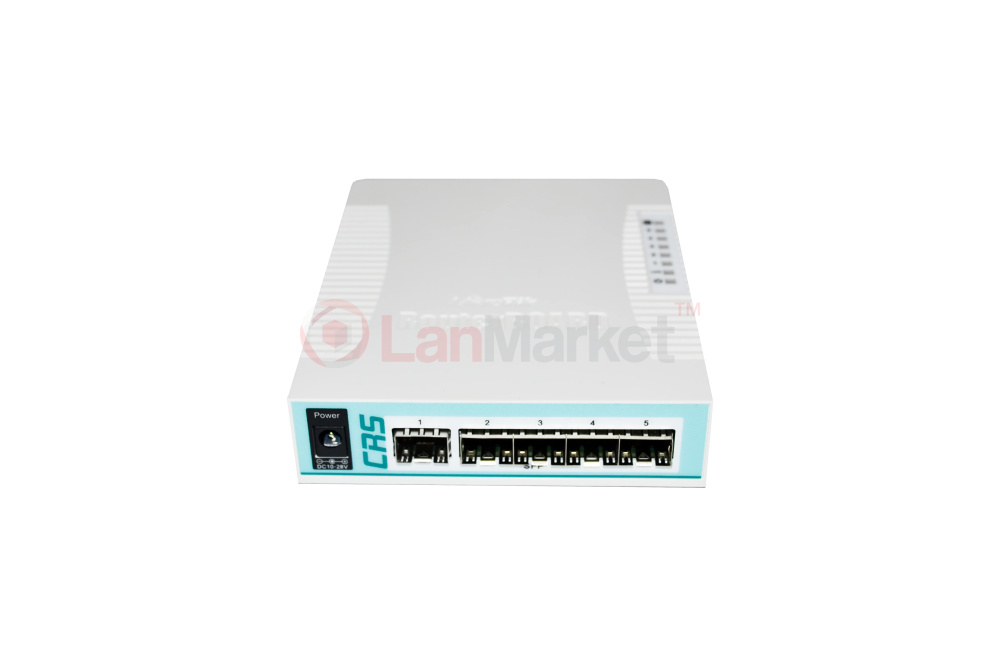

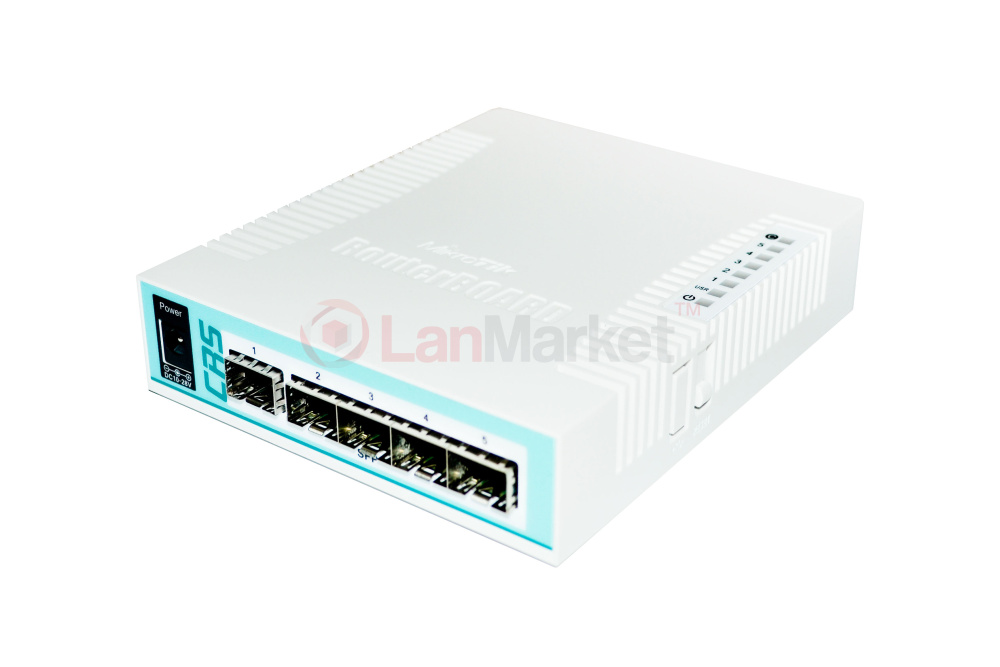

На передній панелі міститься вхід DC In для подачі живлення та 5 слотів для встановлення SFP-модулів. На протилежному боці пристрою знаходиться комбо-порт.

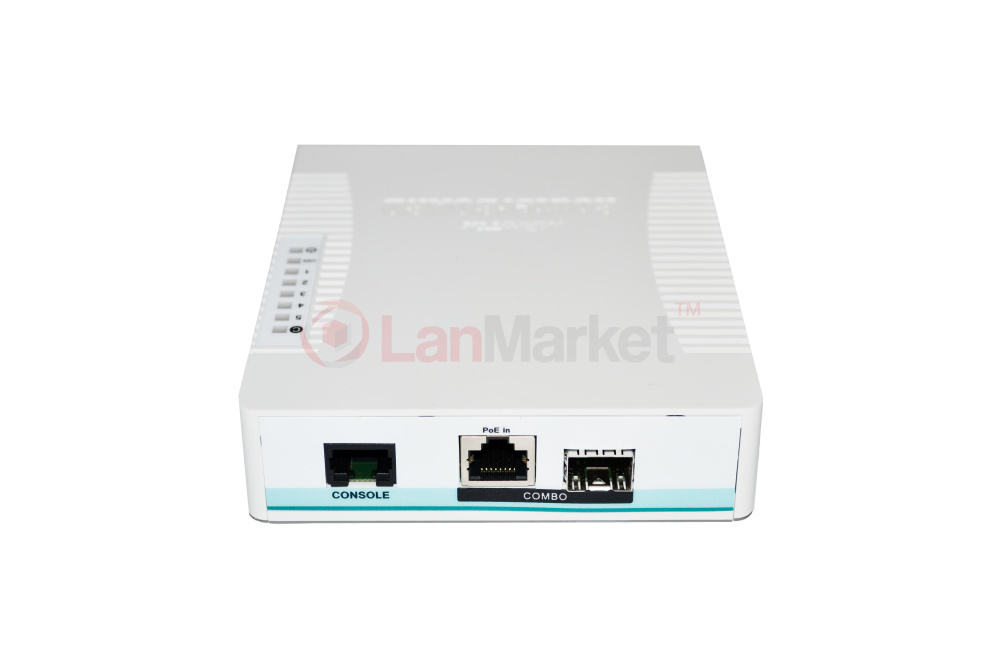

Комбо-порт

Комбо-порт являє собою комбінований інтерфейс з можливістю програмного вибору типу між RJ45 та SFP. Одночасно може бути активним лише 1 інтерфейс.

Таким чином, CRS106-1C-5S підтримує 2 конфігурації: перша - з 6 слотами SFP; друга - з 5 слотами SFP та одним RJ45. Пристрій підтримує Passive PoE, тому при використанні крученої пари можна подавати живлення віддалено.
