Скрытые возможности Mikrotik RouterOS: проверка Ethernrt кабеля (Cable Diagnostics)

30.05.2014
Поделиться в:

Скрытые возможности Mikrotik RouterOS: проверка Ethernrt кабеля (Cable Diagnostics)

Как не странно, но в популярной операционной системе Mikrotik RouterOS, есть некоторые возможности, о которых мало кто знает. Начиная с версии RouterOS v6rc4, существует функция проверки целостности Ethernet кабеля - Cable Diagnostics. Причем сам производитель, не сильно и афиширует эту замечательную функцию, упоминание о ней, было только в одном из пресс-релизов компании. По всей видимости, это связано с тем, что данная опция пока не имеет GUI интерфейса и доступна только в консольном режиме. Да и возможно, она еще находится на стадии доработки.

Но тем не менее, она существует и работает. И как уверяет сам Mikrotik: “Если у вас есть жилой дом со сложной Ethernet проводкой внутри стен или потолков, и вы теряли связь - то раньше, вам нужно было специальное оборудование, чтобы точно определить местоположение повреждения кабеля, прежде чем вскрыть стену в нужном месте, но теперь - RouterOS поможет и сама вам сообщить:
• какая пара кабеля повреждена
• на какой длине кабеля это произошло
• и какое именно повреждение имеет кабель (обрыв или замыкание)”

И если у вас установлена Mikrotik RouterOS v6rc4 или старше, вы сами можете попробовать, как работает Cable Diagnostics. Доступна данная опция в разделе

/interface ethernet

И выполняется командой cable-test [interface], другими словами, чтобы проверить кабель подключенный к порту ether4, вам нужно выполнить в консоли команду:

interface ethernet cable-test ether4

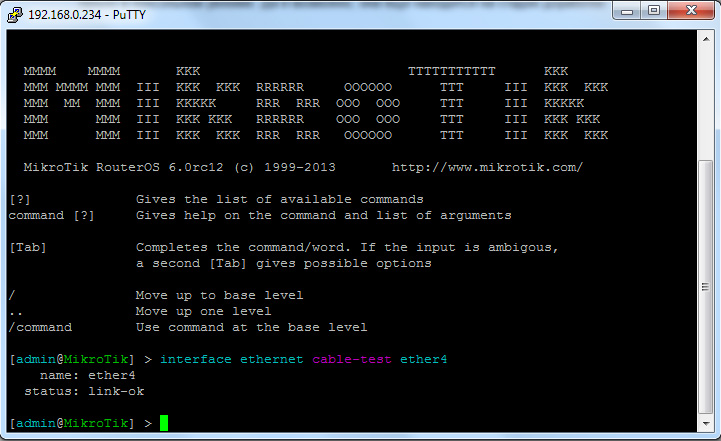

При этом, если нет никаких проблем, то в ответ мы получим ответ, вида: “status: link-ok”

RouterOS: Cable Diagnostics pic 1

А если же с кабелем не все в порядке, то тогда ответ будет более развернутым.

RouterOS: Cable Diagnostics pic 2

Здесь мы видим ответ вида:

  status: no-link
  cable-pairs: open:6,open:6,open:5,shorted:6

Что обозначает, что связи нет вообще, и пары 1 и 2 оборваны (open) на расстоянии 6 метров от нашего маршрутизатора. Пара 3, так же порвана, но на расстоянии в 5 метров. А пара 4, замкнута (shorted) на 6ти метрах.

Причем, как мы видим, функция работает даже если кабель полностью поврежден или вообще не подключен на другом конце.

По состоянию на данный момент, Mikrotik гарантирует работоспособность опции Cable Diagnostics на всех устройствах серий SXT-G, SXT Lite, RB711G, RB2011, RB750 и Cloud Core, на которых установлена RouterOS v6rc4 и выше.
