Рекомендации по инсталляции бокс-кроссов MDU 208B и MDU 208B-12A

12.06.2014
Поделиться в:

1. Внешний вид оптических боксов

Оптические боксы MDU 208B и MDU 208B-12A — новинка на отечественном рынке инфраструктурных решений для построения оптических сетей. Внешне оптические распределительные боксы MDU 208B и MDU 208B-12A очень похожи, а отличительная особенность MDU 208B-12A заключается в более емком внутреннем кроссе — 12 посадочных мест под адаптеры, в то время, как MDU 208B позволяет установить только 8. Расширенная внутренняя консоль бокса MDU 208B-12A с кроссовым полем на 12 адаптеров была разработана специально для решения проблемы установки входящего коннектора, возникающей при необходимости инсталляции сплиттеров с делением больше, чем 1х8.

При этом, внешние элементы крепления этих оптических боксов универсальны и позволяют крепить их как к опорам линий городских электропередач с помощью специальных хомутов, так и к стенам зданий при помощи дюбелей. Новые кросс-боксы обладают наиболее оптимальным соотношением удобства, прочности, эргономики и могут предназначены для кроссировки оптических линий в многоквартирных домах, подключенных по технологии FTTH. MDU 208B и MDU 208B-12A — это надежность антивандального бокса и функциональность распределительного кросса одновременно.

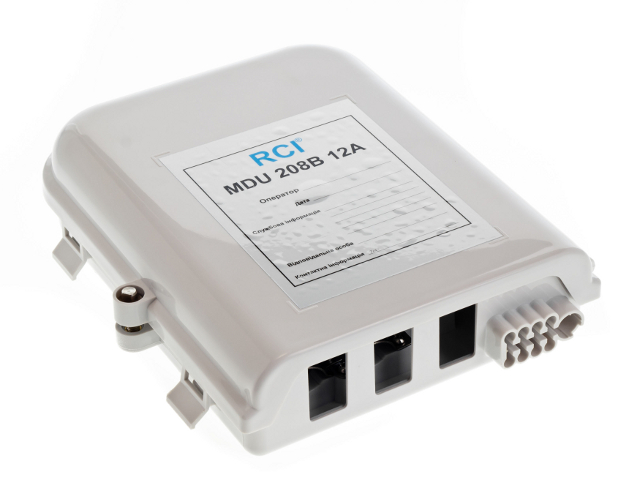

Внешний вид

2. Характеристики оптического бокса MDU 208B

  • Защитный корпус этого кросс-бокса обеспечивает степень защиты IP54 (защита от пыли и дождя) и выполнен из устойчивого к УФ-излучению высокопрочного термопластика. Вместе с этим, продуманная до мелочей конструкция, обеспечивает легкий и быстрый доступ к внутренней консоли бокса во время обслуживания.
  • Вертикальная ориентация призвана обеспечить еще большее удобство при размещении делителей и кроссировке волокон.
  • Возможность установки делителей от 1х4 до 1х8.
  • 3 кабелеввода и отдельный вывод для каждого патч-корда.
  • Универсальные крепления, которые позволяют установить бокс внутри помещения, снаружи на стене или опоре.
  • Высокая функциональность при компактных габаритах: 200х215х54 миллиметров.

3. Комплект поставки

В стандартную комплектацию включены все необходимые инструменты и компоненты для кроссировки:

  • наклейки-маркеры;
  • комплект гильз для термоусадки (КДЗС);
  • пластиковые стяжки;
  • буферные трубки;
  • изолента;
  • пластмассовый ключ;
  • набор дюбелей для крепления к стене;
  • резиновые герметизаторы-уплотнители;
  • болты для фиксации адаптеров в кросс-планке.

4. Практические советы по установке MDU 208B

4.1. С помощью специального ключа, поставляющегося в комплекте, откройте откидную крышку бокса MDU 208B и открутите планку для адаптеров.

4.2. Извлеките планку и в соответствующие отверстия установите необходимое количество адаптеров.

4.3. В установленный адаптер вставьте PLC или FBT сплиттер, который соединен с исходящим пигтейлом. При этом концы пигтейлов должны выводиться на обратную сторону внутренней консоли — в откидную сплайс-кассету.

4.4. Затем необходимо извлечь кабельный держатель для входящего кабеля (металлическая скоба на болтах) и завести во входящее отверстие предварительно зачищенный оптоволоконный кабель. После этого с помощью снятого ранее держателя нужно зафиксировать оптоволоконный кабель и распределить его волокна в нижней части сплайс-кассеты.

4.5. Подготовьте и сварите волокна.

4.6. Несмотря на компактные размеры, в конструкции оптического кросс-бокса MDU 208 также предусмотрено место для укладки запаса пигтейлов.

4.7. Проверьте правильность инсталляции всех элементов, убедитесь, что оптические волокна надежно зафиксированы с помощью направляющих и не выступают за края внутренней консоли. Закройте крышку оптического бокса с помощью ключа.

5. Варианты и способы крепления бокса

5.1. Установка на опоре

Введите металлическую бандажную ленту в специальные выемки, расположенные на задней части бокса и с помощью хомутов закрепите бокс на круглой или прямоугольной опоре.

 5.2. Настенная установка

Крепление оптического бокса MDU 208B к стенам зданий осуществляется с помощью дюбелей, поставляющихся в комплекте. Непосредственно перед установкой бокса на стену, в необходимой зоне стены установите дюбеля, а после этого закрепите на них кросс-бокс, используя специальные выемки на задней части конструкции MDU 208B
