Расшифровка буквенно-цифровых индексов в маркировке оборудования Mikrotik RouterBoard

17.10.2012
Поделиться в:

В жизни мы часто сталкиваемся с процессом выбора чего либо. И за частую трудность выбора состоит именно в том, что для его правильного осуществления, необходимо перебрать и отсортировать огромное количество информации, зачастую бесполезной. Так и в случае выбора сетевого оборудования, чтобы определиться с тем, что же нам действительно нужно, надо прочитать большое количество описаний и технических характеристик, все их систематизировать и только потом определиться с самим выбором. Однако все может быть не так сложно! Ниже я расскажу вам как можно выбрать беспроводное оборудование компании Mikrotik просто посмотрев на его название. Прочитав это, вы сможете с видом профессионала, глядя только на название модели, рассказать все ее основные конструктивные особенности.

И так, начнем. Беспроводное оборудование Mikrotik RouterBoard имеет маркировку типа RB751G-2HnD. Я специально взял название модели посложнее, чтобы было интереснее. И так мы видим что название состоит из буков и цифр, и выгладит как RBxxxABC.

Первые 2 буквы, обычно RB, что собственно и обозначает название продукции - RouterBoard.

Потом могут быть 3 или 4 цифры. В них зашифрован индекс серии и некоторые особенности конкретной модели. Первая цифра, это всегда серия оборудования. Существуют следующие серии:

  • RB100
  • RB230
  • RB250 (коммутационное оборудование)
  • RB300
  • RB400
  • RB500
  • RB700
  • RB800
  • RB900
  • RB1000
  • RB2011

Подробно останавливаться на особенностях каждой из них, не стану, так как понятно, что это тема совершенного другого рассказа.

Вторая, а иногда и третья (в случае четырехзначного индекса) цифра в маркировке, как правило обозначает количество Ethernet портов, присутствующих в модели.

Последняя цифра, обозначает наличие и количество miniPCI слотов, для установки дополнительных плат расширения. Или наличие встроенного радиомодуля, обычно обозначающегося цифрой 1 и дополнительным буквенным индексом маркировки радиомодулей, о которых ниже. В случае же их отсутствия, последней цифрой в названии модели, будет 0.

Теперь про буквенные индексы в конце названия каждой модели. Они обозначают следующее:

  • A - увеличенный объем памяти для хранения данных
  • H - более мощный процессор с тактовой частотой превышающей основную серию
  • L - оборудование с низкой стоимостью за счет “урезания” некоторых не особо важных функций, таких как порт RS232
  • G - наличие гигабитных портов Ethernet
  • R - встроенный радиомодуль
  • U - наличие USB порта
  • S - наличие SFP интерфейса для оптоволоконных каналов связи
  • P - может подавать питание на другие устройства по протоколу PoE (PoE Output)
  • IN - оборудование установлено в настольный корпус для внутреннего применения (Desktop case)
  • RM - оборудование установлено в корпус для монтажа в стойку (Rackmount case)
  • SHP - сверх высокая мощность передатчика

Отдельные miniPCI радиокарты, как правило маркируются по типу R5n, что еще проще. R - это радио, потом цифра обозначающая частотный диапазон поддерживаемый моделью, и в конце, один из дополнительных буквенных индексов, расшифровка которых, далее. В случае же, когда радиомодуль встроенный, то о его наличие говорит либо буква R в названии модели, либо несколько индексов которые расположены в названии, после дефиса.

Индексы обозначения встроенных и дополнительных радиокарт следующие:

  • 2 - радиомодуль работает на частоте 2.4ГГц
  • 5 - радиомодуль работает на частоте 5ГГц
  • H - высокая мощность передатчика, обычно >600mW
  • n - радиокарта поддерживает стандарт передачи данных 802.11n
  • D - dual chain, наличие двух и более антенн или разъемов под них
  • M - поддерживает технологию MIMO

Теперь, зная это, вы сами можете расшифровать маркировку беспроводного оборудования RouterBoard, и узнать его основные характеристики, просто взглянув на название модели.

Например, упомянутая в самом начале модель RB751G-2HnD. Теперь ее маркировка уже не кажется нам такой уж длинной и не понятной, а даже наоборот, информативной! Из первой части маркировки, нам сразу видно, что эта модель из серии RB700. Она имеет 5 Ethernet портов и один радиомодуль. О том что это именно встроенный радиомодуль, а не слот для карт формата miniPCI, нас становится ясно из наличия дефиса “-” в названии, после которого идут индексы, указывающие на основные особенности именно встроенного радиомодуля. Буква (G), после цифирной части, рассказывает нам о том, что данная модель, имеет гигабитные проводные интерфейсы. И после дефиса (-), мы видим характеристики беспроводного интерфейса. Которые говорят нам о том, что данная модель работает на частотах в 2GHz (2), имеет усиленный передающий модуль (H), поддерживает стандарт беспроводной связи 802.11n (n) и имеет как минимум 2 антенны (D).

Но есть и некоторые сложности, они касаются серий RB1000 и RB2011. Так например, модель RB1100AH имеет не 10 сетевых интерфейсов, как это может показаться на первый взгляд, а 13. А модель RB1200, не 12, как можно предположить из названия, а всего 10.

Тоже касается и серии RB2011. Хотя с ней по проще, надо просто запомнить, что все устройства этой серии имеют 10 Ethernet портов. При этом не имеют слотов для карт расширения формата miniPCI, а о наличии радиомодуля можно узнать из буквенных индексов в их маркировке.

Так к примеру мы можем узнать, что модель RB2011UAS-2HnD-IN имеет USB порт (U), у нее увеличенное количество памяти для хранения данных (A), есть возможность установки SFP модуля для подключения оптоволоконного канала (S), есть встроенная 2ГГц радиокарта с повышенной мощностью передатчика (H), поддерживающая стандарт 802.11n (n) и имеет 2 антенны (D) или разъема для них. При этом, мы знаем, что данная модель поставляется уже собранная в корпусе для внутреннего использования (IN). А о том что она имеет 10 портов Ethernet, как мы уже говорили выше, свидетельствует название самой серии.

Алексей С., специально для LanMarket

logo

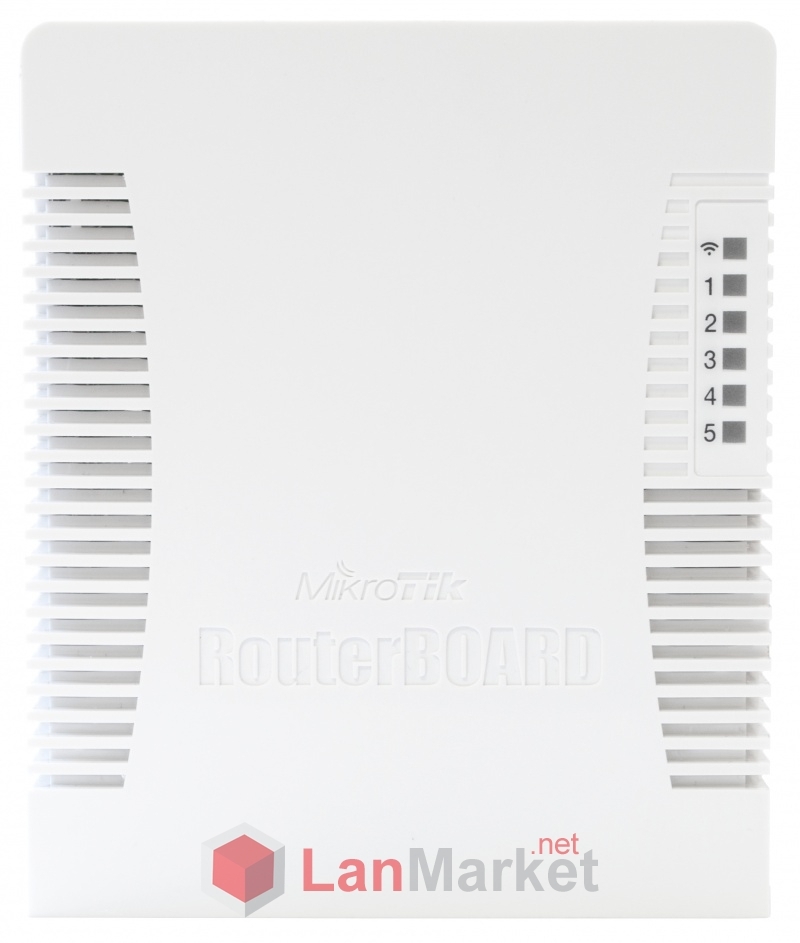

Расшифровка буквенно-цифровых индексов в маркировке  оборудования Mikrotik RouterBoard
