Обзор Wi-Fi оборудования Ubiquiti NanoStation2 и NanoStation M2

16.11.2011
Поделиться в:

Чем отличается Ubiquiti NanoStation2 от NanoStationM2? Ответ на этот вопрос можно найти этом обзоре.

Ubiquiti NanoStation2 и NanoStationM2- оба устройства относятся к полупрофессиональным SOHO Wi-Fi на 2.4 Ггц, иными словами являются простым ответом на вопрос "как бы раздать интернет и не "завязываться" при этом с проводами?".

Первый взгляд

Театр начинается с вешалки, а обзор с комплекта поставки, который в обоих случаях идентичен:

  1. NanoStation2 или NanoStationM2;
  2. Адаптер PoE (Power over Ethernet, т.е. питание по кабелю LAN);
  3. Блок питания;
  4. Пара пластиковых стяжек крепления к мачте;

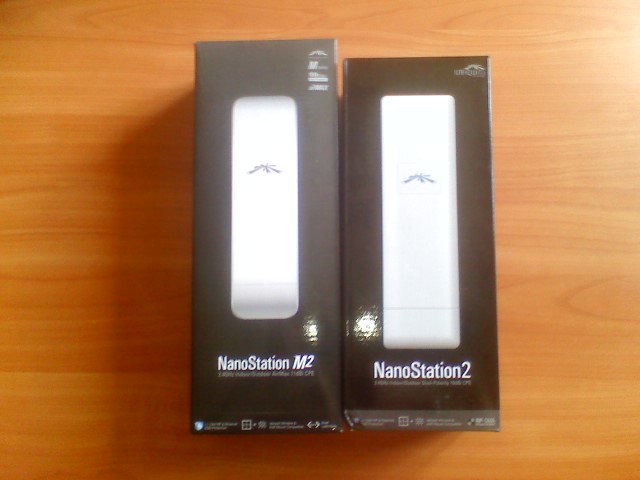

Коробки и комплектация:

Устройства вид сзади:

Оба устройства защищены от статического напряжения, о чем гордо сообщает нам надпись на коробках - ESD Protection +/-15 kV RF& Ehernet.

Материалом для NS2 и NSM2 служит белый пластик, который хорошо переносит агрессивную среду за пределами помещения (использовать оборудование внутри естественно тоже можно). Здесь стоит отметить, что несмотря на схожесть дизайна корпуса устройств довольно сложно спутать, конструкции крышек отсека с разъемами различны. Если в NSM2 защелка очень мягкая, то у NS2 приходится прилагать значительное усилие, однако беспокоиться не стоит пластик качественный - не сломается.

NSM2 и NS2 со снятыми крышками разъемов:

Стяжки, входящие в комплект, позволяют быстро и надежно крепить оборудование на мачты диаметром от 25 и более милиметров.

Задние панели NSM2 и NS2 имеют семь и шесть индикаторов соответственно. NanostationM2: питание, наличие подключения к LAN1, к LAN2, плюс четыре индикатора уровня сигнала для настройки оборудования относительно базовой станции или других точек доступа. Nanostation2 имеет один индикатор LAN, т.к. имеется возможность подключения внешней антенны.

LED индикаторы (слева NSM2, справаNS2):

Под нижней крышкой обнаруживаем следующий набор разъемов:

Для NanostationM2:

  1. Гнездо RJ-45 (вторичное);
  2. Гнездо RJ-45 (первичное);
  3. Всенародно любимый Reset, в данном случае для сброса настроек на заводские параметры.

Для Nanostation2:

  1. Гнездо RJ-45 (вторичное);
  2. Разъем SMA мама или RP-SMA папа для подключения внешней wifi антенны (до 5км хватает встроенной мощьностью 10 dBi). Существует два варианта NS2 - с разъемом SMA female (PN 0826 и 0828) или RP-SMA male (PN 0833);
  3. Всенародно любимый Reset, в данном случае для сброса настроек на заводские параметры.

Усиление встроенной антенны у NSM2 составляет 11dBi, у NS2, как уже упоминалось выше, 10dBi. Мощность передатчика 400мВт, выходная - 26dBm, сектор охвата антенны составляет 60 градусов.

Использование

Перейдем непосредственно к работе с устройствами. Впервую очередь для начала работы нам понадобиться ПК или ноутбук для получения доступа к вебинтерфейсу NS2. Соединяем оборудование пачкордом. Следует помнить, что по умолчанию сетевые настройки у обоих продуктов следующие: IP: 192.168.1.20, логин и пароль совпадают - ubnt. Итак прописываем компьютеру любой IP адресс, кроме двадцатого, открываем браузер, в строке адреса указываем 192.168.1.20, вбиваем логин и пароль.
Любители перепрошивок скачивают и устанавливают самую свежую с сайта производителя http://www.ubnt.com

Меню Link Setup предоставляет на выбор четыре режима работы:

  1. Station - режим клиента;
  2. Station WDS - режим клиента WDS;
  3. Access Point - точка доступа;
  4. Access Point WDS - точка доступа WDS.

Маленькая хитрость, заставляющая вспомнить аналоговые ТВ-тюнеры, чтобы иметь полную сетку частот выбираем пункт Molvania в графе Country Code (получим диапазон от 2312 Мгц до 2473Мгц)

Channel Spectrum Width - выбор спектра частот.

Channel Shifting - выбор частоты со сдвигом для ухода от помех.

Антенна позволяет выбрать один из четырех режимов (Advanced => Antenna => Antenna Settings):

  1. Adaptive(адаптивный) - фирменный режим для использования в зашумленных эфирных условиях;
  2. Horisontal(горизонтальный) - горизонтальная поляризация встроенной антенны;
  3. Vertical(вертикальный) - вертикальная поляризация встроенной антенны;
  4. External(внешний) - режим подключения внешней антенны.

Дополнительно стоит отметить наличие шифрования WPA2, фаервола и широчайших возможностей маршрутизации.

Взаключение, хотелось бы ознакомить читателя с основными элементами web-интерфейса используемой обеими моделями Air OS.

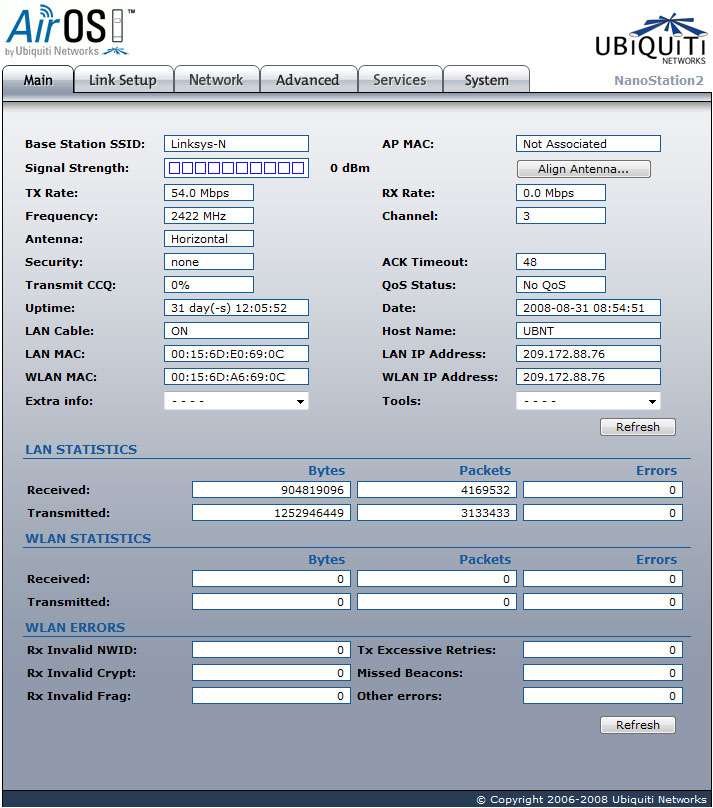

Main - в этом разделе вы сможете увидить главные текущие установки и режим работы вашего устройства, тип, качество беспроводного соединения, соседние устройства, а так же замерить реальную скорость соединения и посмотреть сетевую статистику

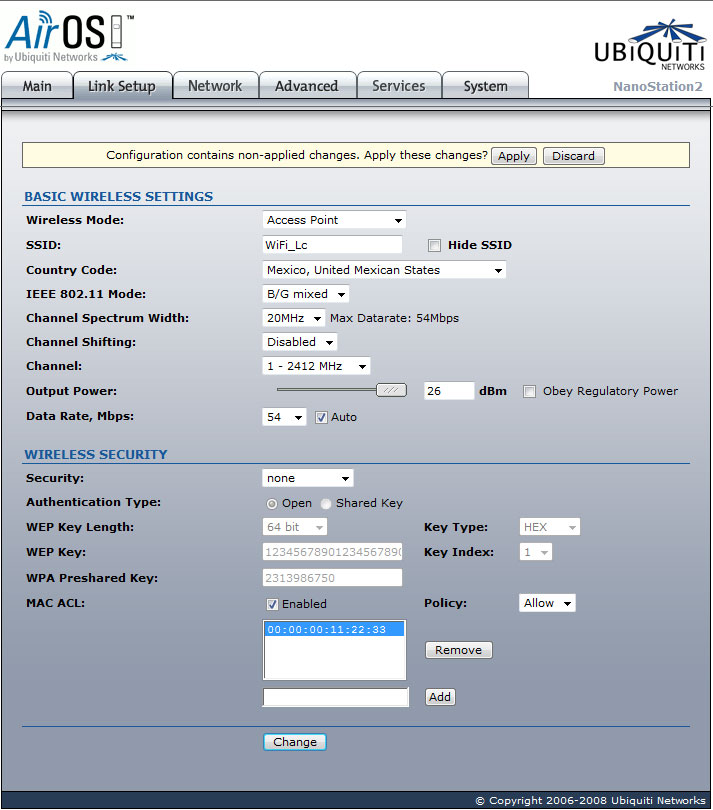

Link Setup - раздел, позволяющий указать тип и характеристики вашего подключения, задать сетевое - эфирное имя точки доступа, выбрать диапазон чатот - канал и мощность соединения.

Здесь же конфигурируюется безопасность - шифровение данных по ключу и фильтр по таблице MAC адресов

Network - раздел содержащий настройки сетевой идентификации и режима работы. Вы увидите в этом разделе все - от установок ip адреса, маски сети до трансляции адресов и dhcp сервера.

Advanced - расширенные настройки индикаторов, антенны и т.д.

Services - содержит настройки агентов и служб, а также логирования.

System - раздел, посвященный прошивке, учетным записям и бэкапу.

Более подробно ознакомиться с функциями и настройками Nanostation2 можно в руководстве пользователя.
