Обзор точки доступа RBwAP2nD (wAP) Mikrotik

27.10.2015
Поделиться в:

Обзор всепогодной точки доступа RBwAP2nD (wAP) от Mikrotik

На конференции MUM 2015 компания Mikrotik анонсировала свою новую беспроводную точку доступа wAP, тем самым расширив линейку бюджетных и домашних устройств. Название wAP является сокращением от английского wall access point – настенная точка доступа.

Устройство выпускается в двух цветовых вариантах, классическом белом (модель RBwAP2nD) и черном (модель RBwAP2nD-BE), поэтому пользователь сам может выбрать тот вариант, который лучше всего впишется в дизайн интерьера либо экстерьера.

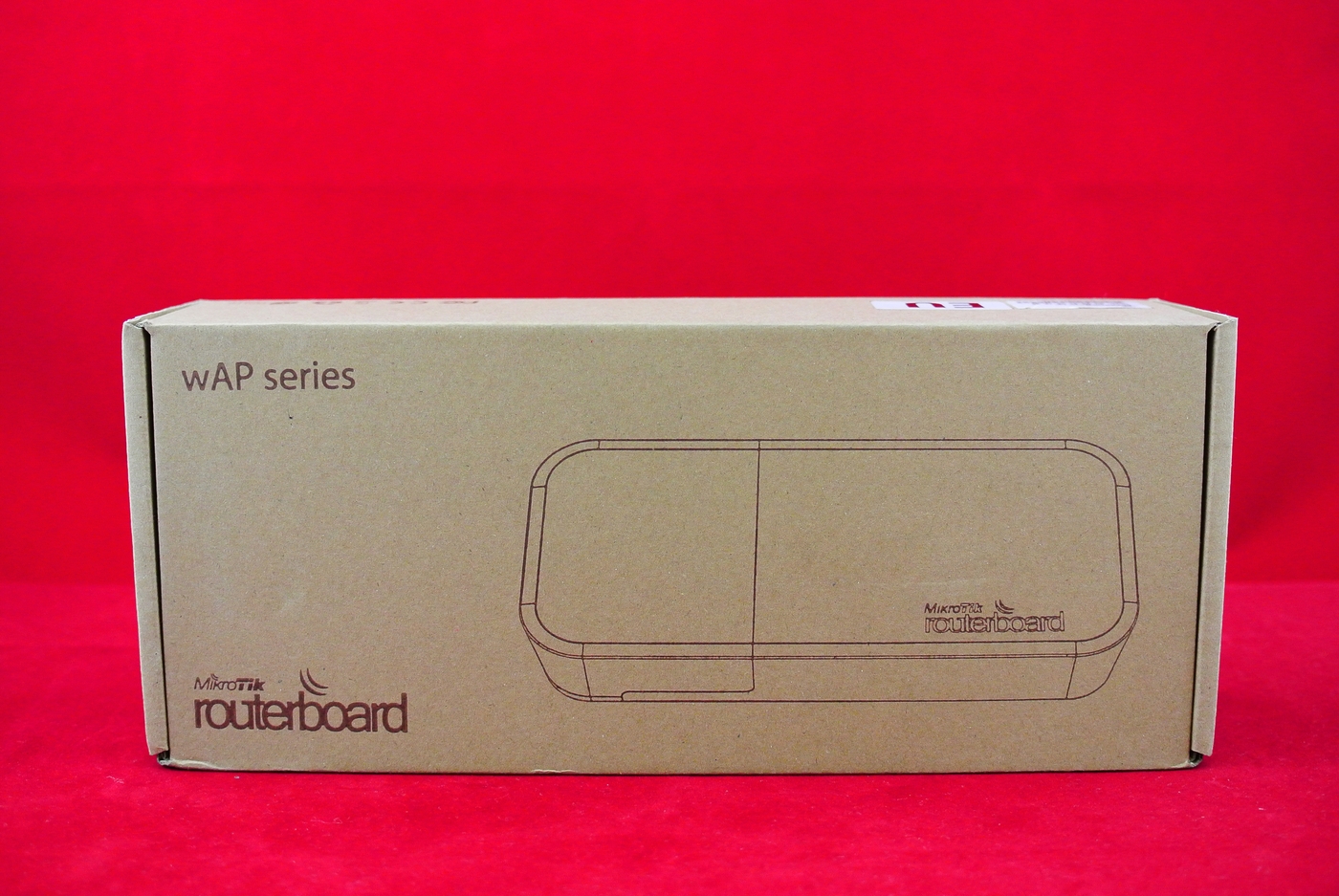

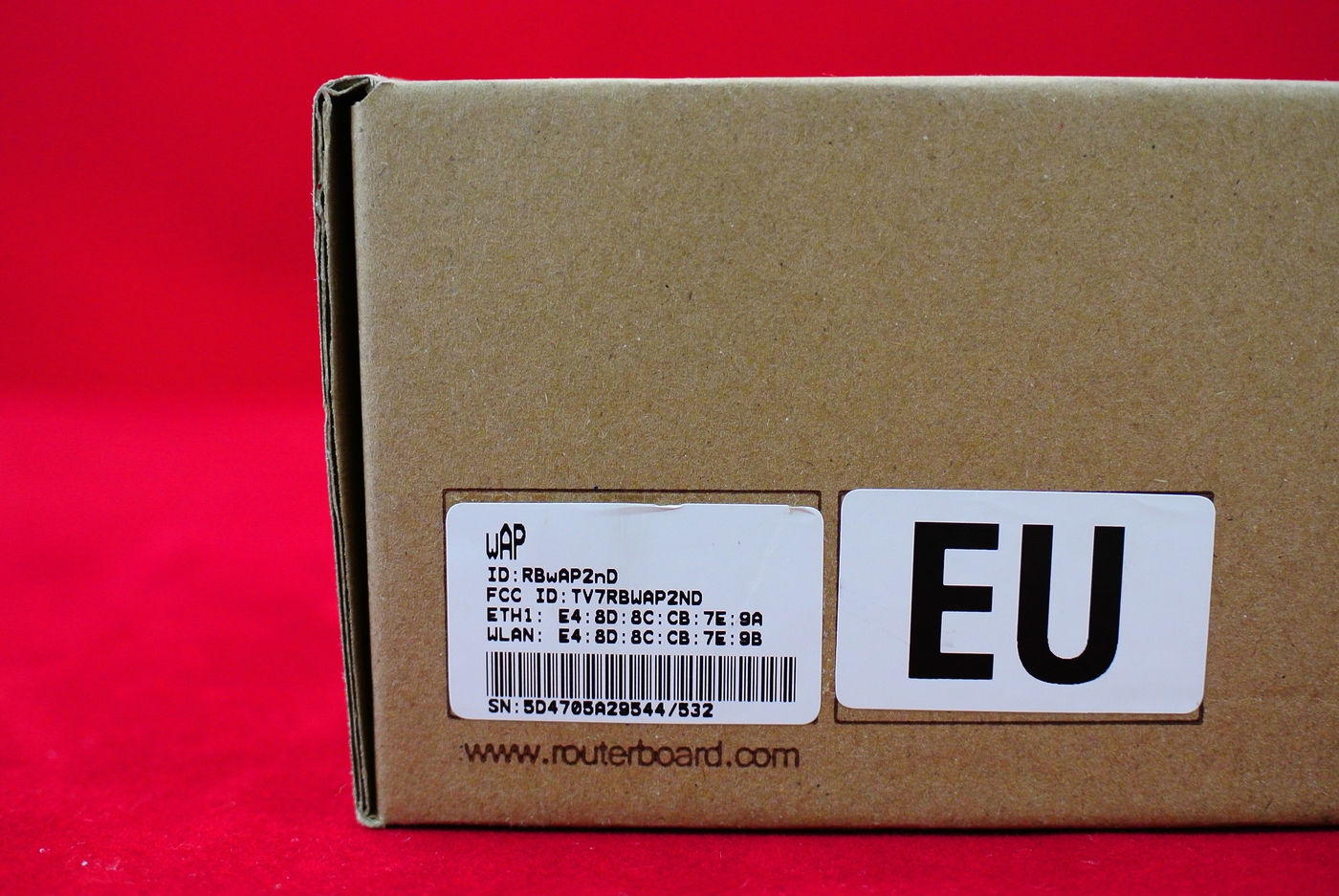

Устройство поставляется в привычной картонной коробке и внешне практически ничем не отличается от других продуктов Mikrotik.

RBwAP2nD (wAP) - в коробке

RBwAP2nD (wAP) - в коробке

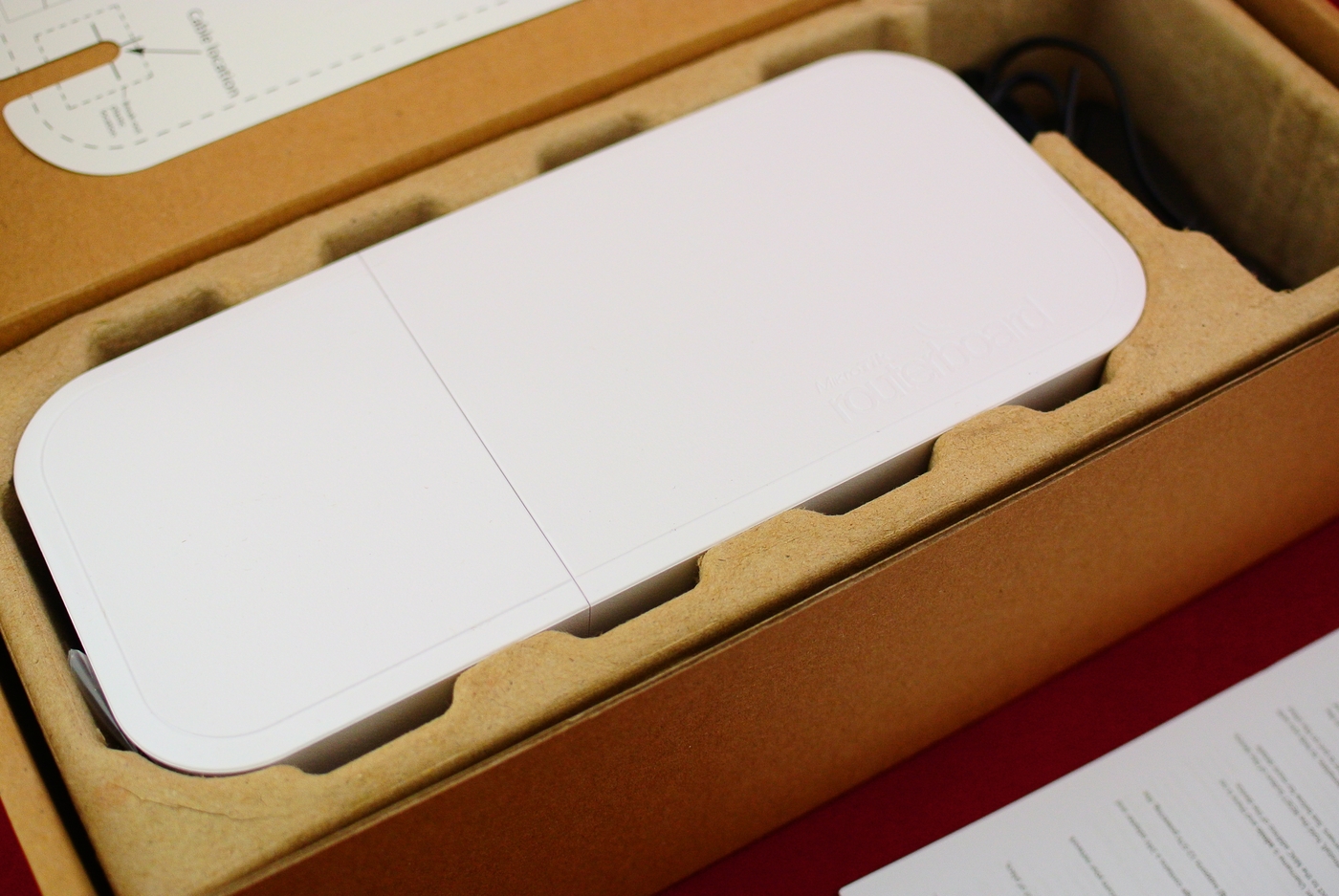

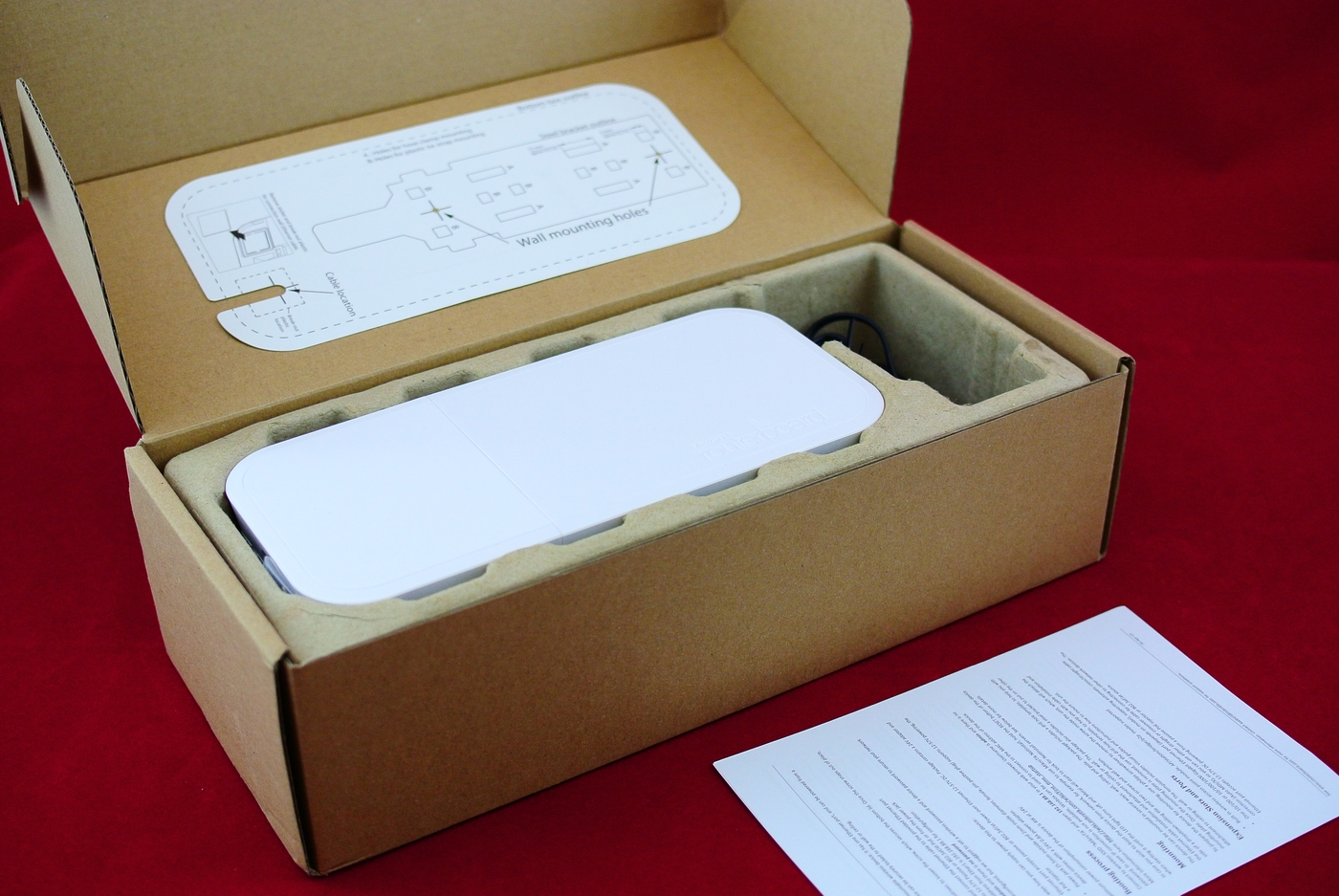

А вот внутри нас ожидает много интересного. Устройство помещено в специальную форму из прессованного картона, которая повторяет форму устройства и призвана защитить его от механических повреждений во время транспортировки. Точно такая же система упаковки применяется в Ubiquiti, в частности в продуктах UniFi. Забегая наперед скажем, что на этом сходства не заканчиваются.

RBwAP2nD (wAP) открытая коробка

RBwAP2nD (wAP) открытая коробка

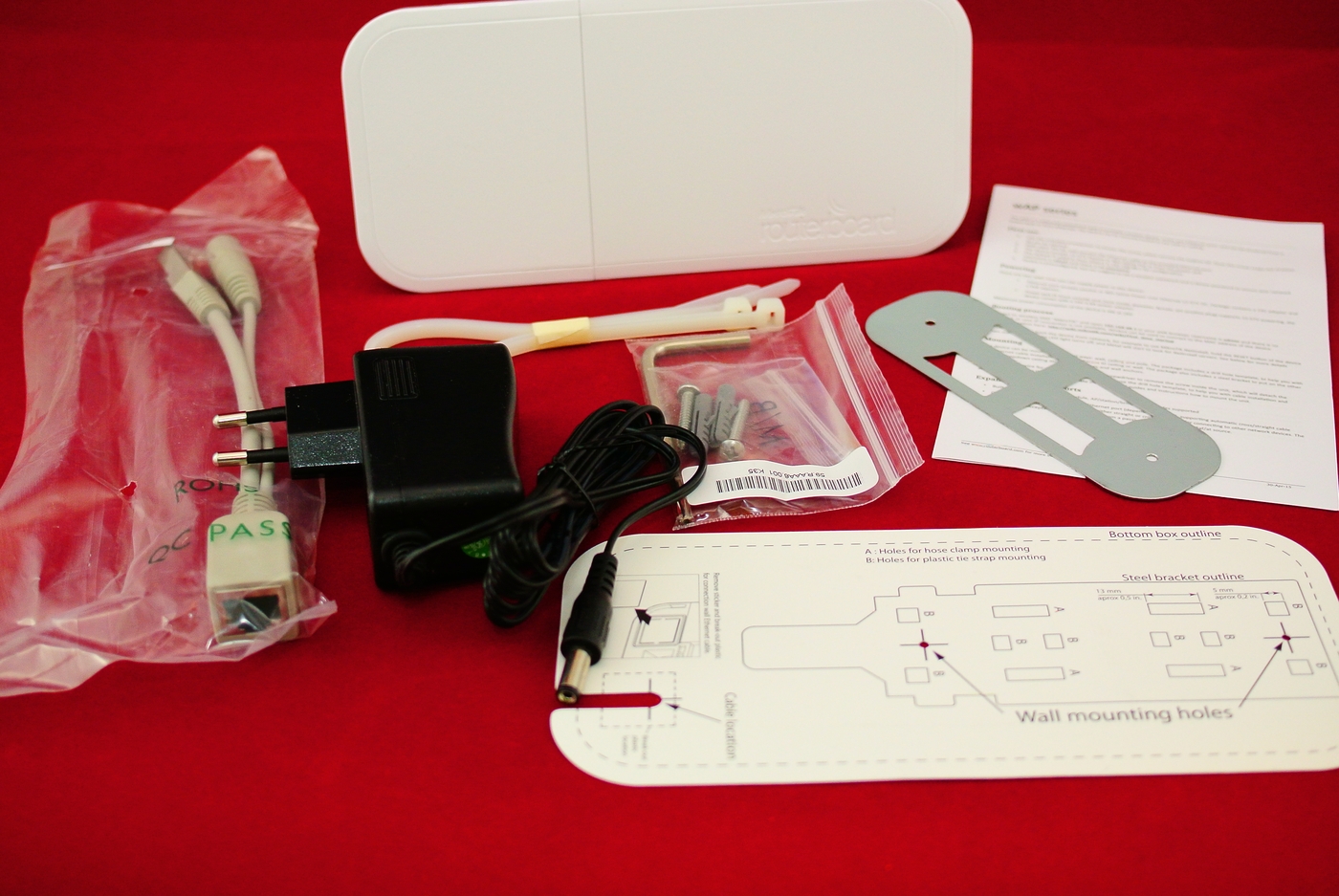

Комплектация достаточно щедрая, помимо самого устройства здесь есть абсолютно всё, что может потребоваться для установки: 2 стяжки, комплект дюбелей и винтов, ответная планка для потолочного монтажа, адаптер питания, PoE-инжектор (RBPOE), краткая инструкция, шаблон для монтажа и специальный ключ.

RBwAP2nD (wAP) комплектация

Адаптер питания, идущий в комплекте, имеет напряжение 24В и максимальный ток в 380 мА, при таких параметрах он способен выдавать чуть более 9 Вт мощности. Максимальный уровень энергопотребления wAP составляет 4 Вт, так что адаптер имеет более чем двукратный запас по мощности.

Само же устройство поддерживает очень широкий диапазон входящего напряжения – от 12 до 57 В. Поддерживается также стандарт 802.3at, поэтому RBwAP2n можно будет запитать от более высокоуровневых устройств с PoE out и напряжением 48В.

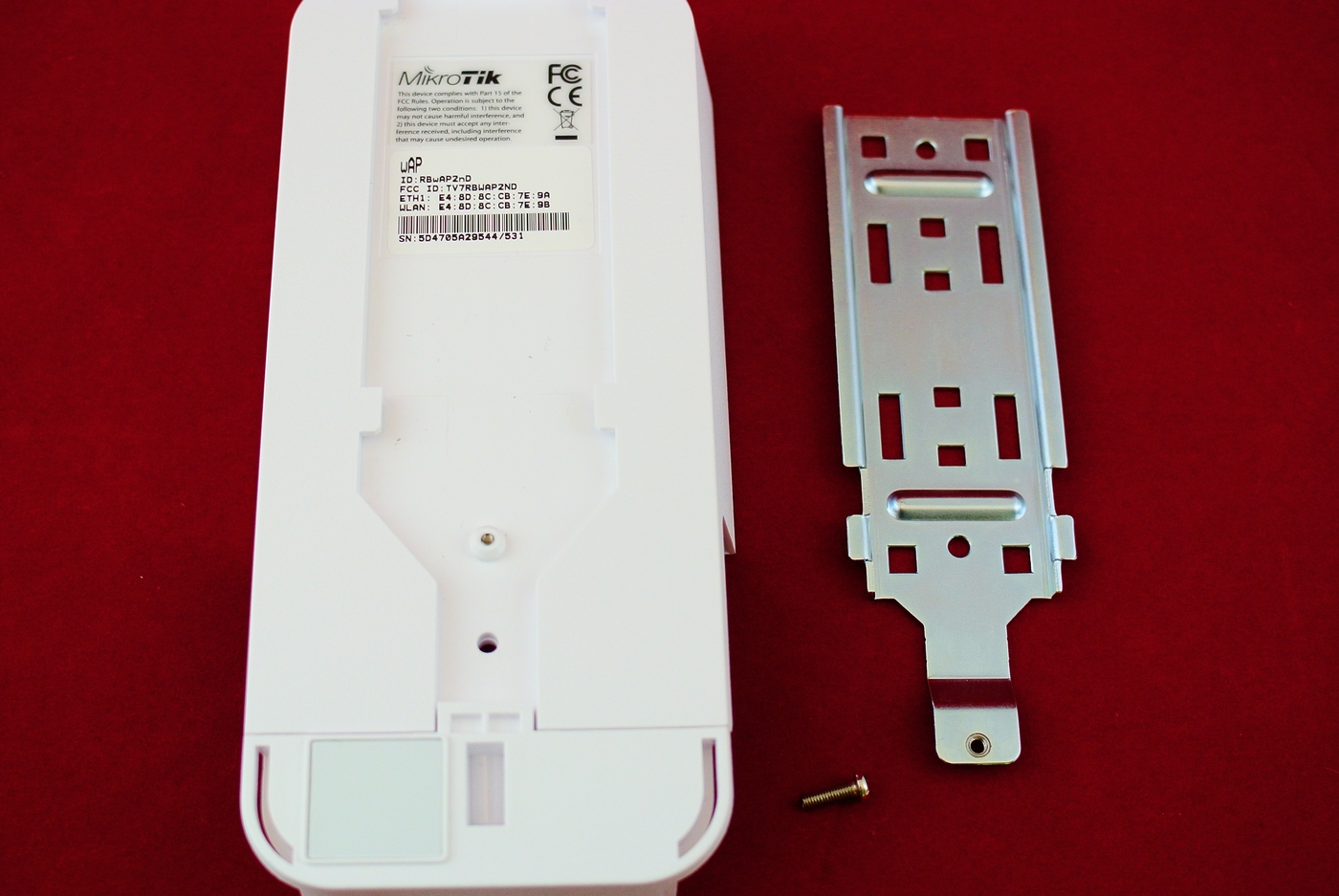

Отдельно следует остановиться на системе крепления. Задняя часть устройства имеет специальные направляющие пазы, в которых размещается металлическая планка. Снять планку можно только при открытой крышке, путем откручивания нижнего винта.

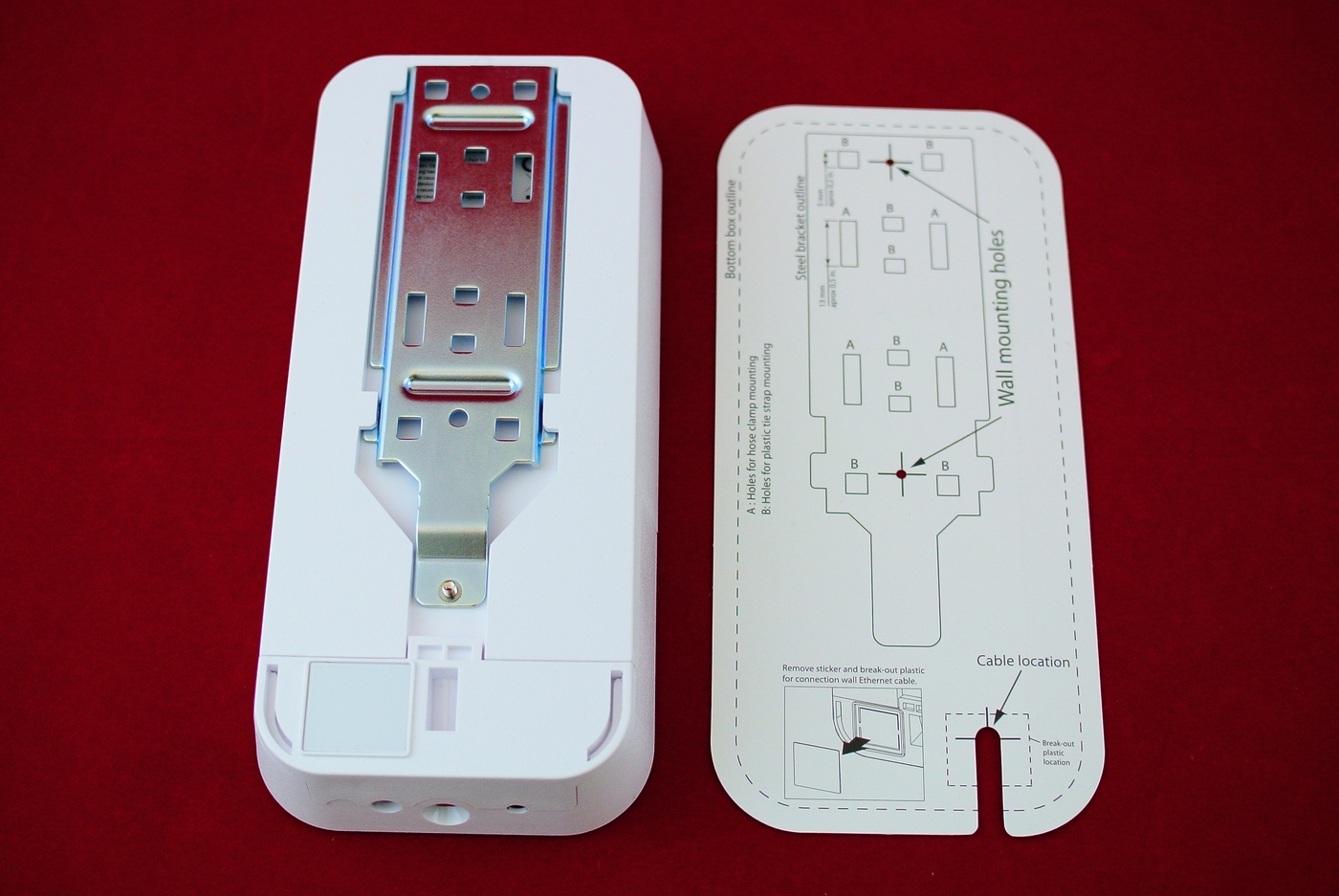

Сама планка содержит множество отверстий, чтобы начинающий пользователь не запутался, в комплекте присутствует специальный шаблон. На шаблоне показаны места для отверстий и детальная инструкция. Конструкция допускает использование шурупов, хомутов и стяжек. При настенном и потолочном монтаже следует использовать 2 отверстия и шурупы идущие в комплекте. Для монтажа на потолок, состоящий из панелей, инженеры предусмотрели специальную ответную планку, которая размещается с обратной стороны панели.

RBwAP2nD (wAP) настенное крепление

RBwAP2nD (wAP) настенное крепление

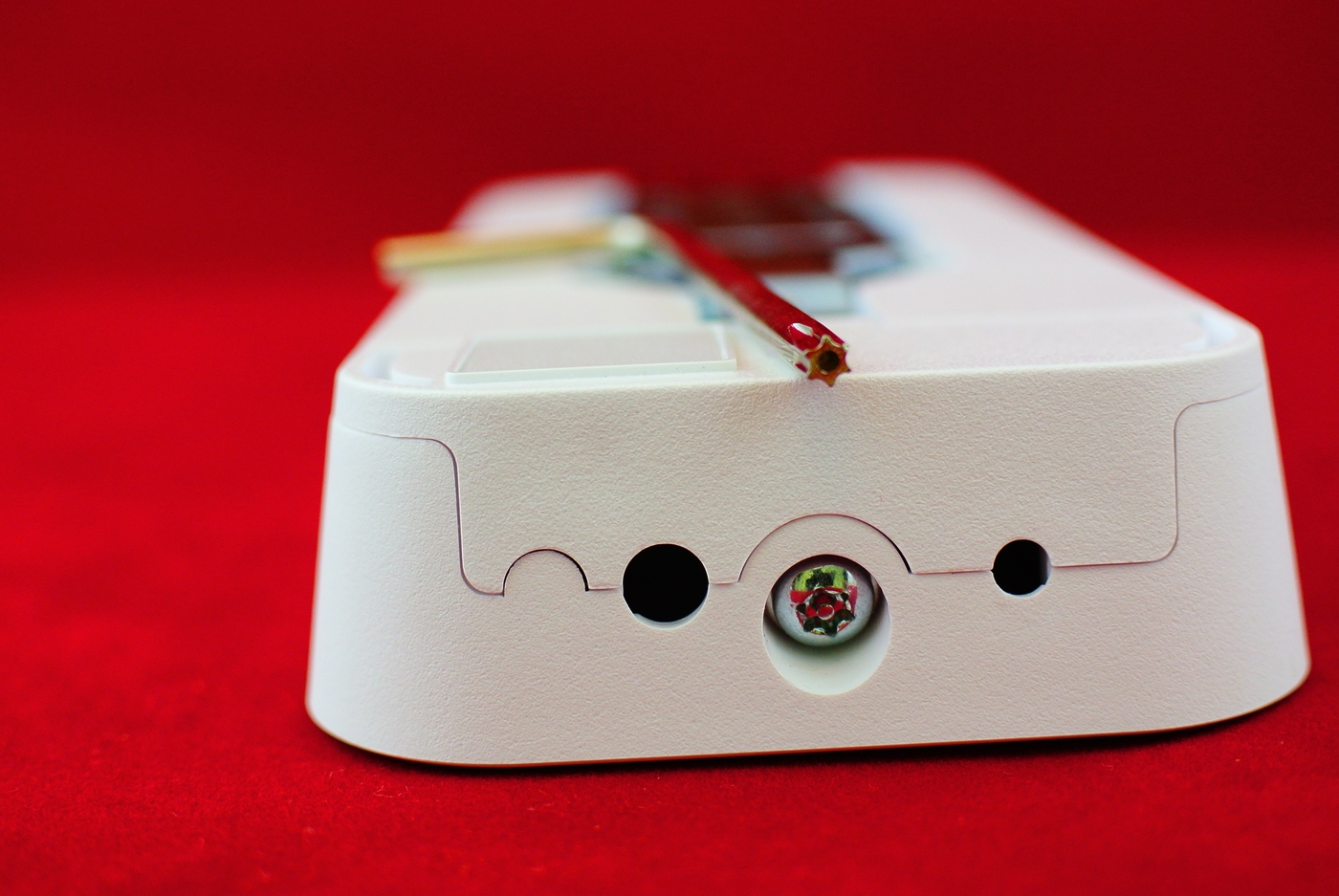

По части учтивости и продуманности, wAP очень сильно напоминает UniFi от Ubiquiti, что не может не радовать конечного потребителя. С крышкой, закрывающей интерфейсы также не все так просто. Здесь применяет не совсем обычный шестигранный шуруп, в центральной части он содержит специальную шпильку, которая препятствует использованию обычного ключа либо отвертки.

RBwAP2nD (wAP) заглушки для кабеля

Такая реализация существенно повышает физическую защищенность точки доступа при установке в публичных местах, где потенциально, можно получить доступ к устройству. Демонтаж wAP и доступ к сетевым интерфейсам, в частности к локальной сети невозможен без снятия крышки.

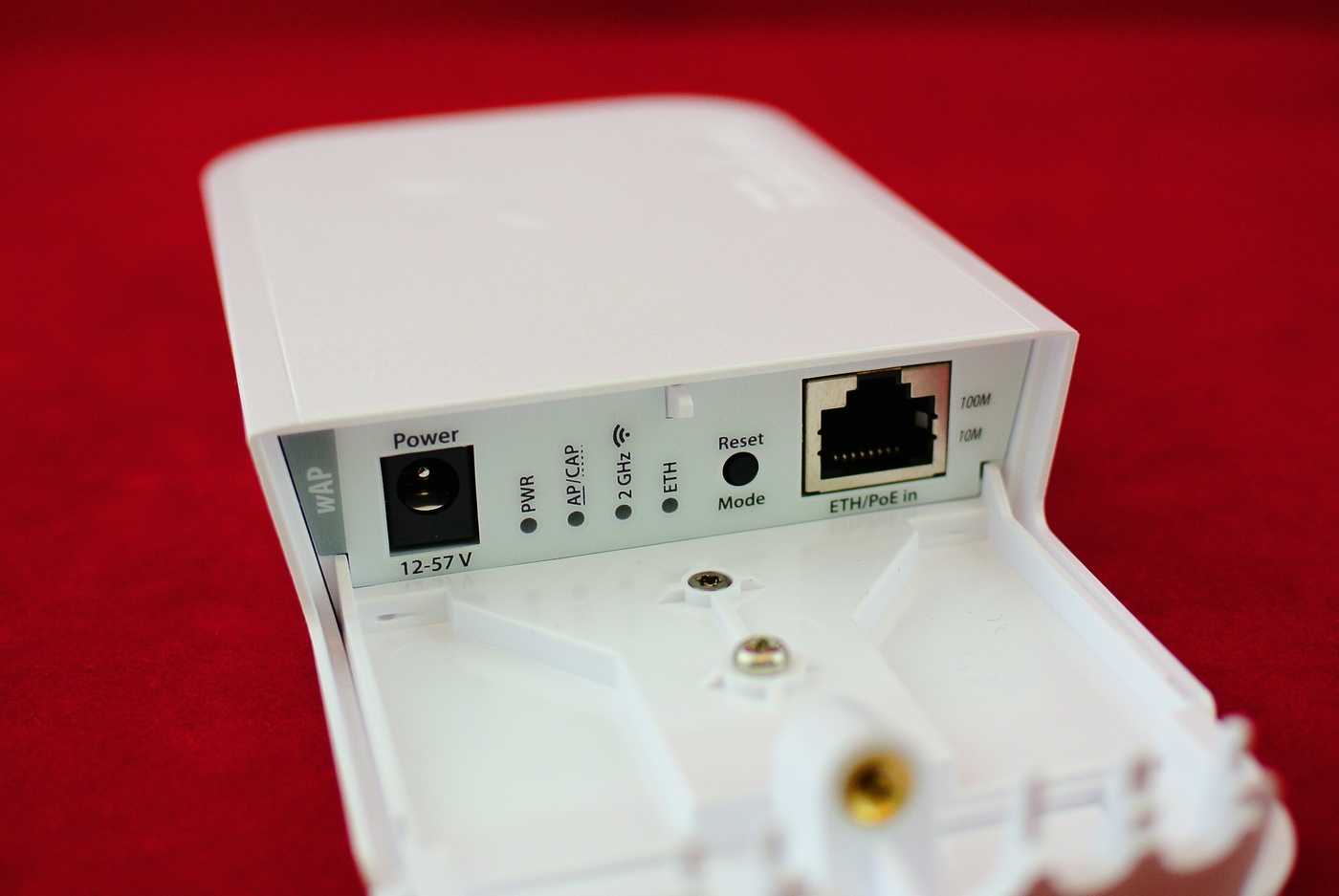

О потере шурупа волноваться не стоит, он держится на фиксаторе. Под крышкой спрятан сетевой интерфейс Fast Ethernet 100 Мбит. При использовании снаружи помещения, особенно на мачте, следует использовать экранированную витую пару и грозозащиту, например ETH-SP, обзор которой был чуть ранее.

RBwAP2nD (wAP) вид на порты подключения

Помимо сетевого интерфейса, здесь также находится кнопка сброса настроек, джек для подачи питания напрямую и несколько индикаторов. LED-индикаторов всего 4, помимо стандартного PWR (питание) здесь имеется ETH (отображает работу сетевого порта), 2 GHz (индикация работы Wi-Fi) и AP/CAP (режим).

Индикатор AP/CAP может принимать 2 значения: постоянное свечение информирует о работе устройства в режиме обычной точки доступа, мигание обозначает работу в режиме управляемой точки доступа (через CAPsMAN). При построении сети из нескольких точек доступа это очень удобно.

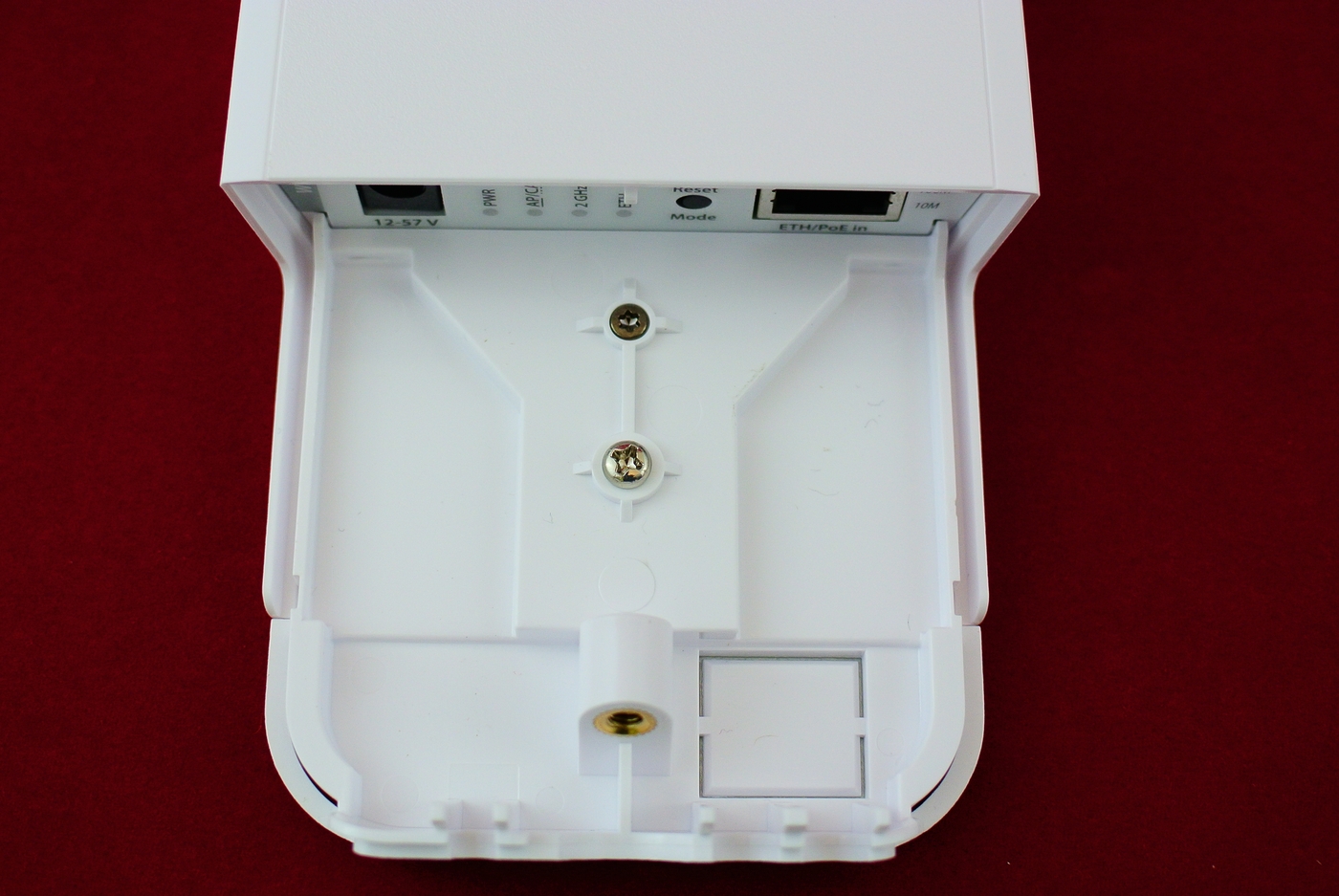

Если вы будете устанавливать wAP на подвесной потолок, предварительно необходимо выдавить квадрат в правой части, это отверстие будет служить вводом для кабеля.

RBwAP2nD (wAP) отверстия для крепления на потолок

Корпус точки доступа в верхней части полностью литый из белой пластмассы, что исключает попадание воды внутрь устройства. Покрытие с матовой текстурой, которая позволяет не собирать отпечатки пальцев и скрывать потертости и царапины. В целом, устройство достаточно компактное и приятное на вид.

Аппаратная реализация RBwAP2nD и RBwAP2nD-BE

Пришло время заглянуть внутрь корпуса. В основе устройства лежит уже хорошо знакомый процессор Qualcomm Atheros QCA9531 (650 МГц), который мы вспоминали в обзоре обновленного PowerBox (RB750P-PBr2), а также hAP lite (RB941-2nD), hAP (RB951Ui-2nD) и hEX lite (RB750r2). На официальном сайте Routerboard в описании указан QCA9533, в то время как в даташите значится QCA9531. QCA9533 является модификацией QCA9531 и идентичен с ним по параметрам, поэтому каких-либо различий в процессе эксплуатации нет. Возможно, существуют партии как с одним, так и с другим процессором.

Объем постоянной флеш-памяти составляет 16 Мбайт – чип Winbond 25Q128FVSG (128Мбит, SPI), который достаточно часто встречается в устройствах Mikrotik. Объем оперативной памяти – 64 Мбайт, за неё отвечает чип NT5DS32M16DS-5T (512 Мбит DDR SDRAM) производства Nanya.

Если взглянуть на эти параметры в целом, вы заметите очень сильное сходство с Mikrotik hAP (RB951Ui-2nD). По сути, этот тот же маршрутизатор, но с уменьшенным количеством портов и выполненный во всепогодном корпусе.

По производительности он должен находиться примерно посередине, между двумя бестселлерами – hAP lite (RB941-2nD) и RB951Ui-2HnD. При использовании в качестве точки доступа, этой мощности более чем достаточно и гарантирует стабильную работу даже с большим количеством клиентов.

QCA9531 является SoC-чипом, поэтому беспроводной модуль в него встроен. Поддерживается работа в диапазоне 2.4 ГГц по стандартам 802.11 b/g/n и схеме MIMO 2x2:2.

Обе антенны встроенные и имеют коэффициент усиления в 2 дБи. Максимальная мощность передатчика составляет 150 мВт (22 дБм), а чувствительность на прием достигает -96 дБм, что обеспечивает хорошую видимость мобильных устройств с достаточно слабенькими беспроводными модулями.

Рядом с антеннами присутствуют разъёмы J400/J401, особо радовать здесь не чему, т.к. это сервисные разъёмы MS156 (Hirose MS-156 Coaxial Switch), которые очень часто встречаются в первых партиях многих устройств с беспроводными модулями. Разъем необычный, он одновременно является переключателем, т.е. при подключении коннектора, внутренние антенны отключаются (размыкается контакт). Подключить стандартный пигтейл U.fl и MMCX не получится, необходим специальный, например MS-156C-LP-068.

Интерфейс wAP

RBwAP2nD работает под управлением фирменной операционной системы RouterOS с 4-м уровнем лицензии. Детально останавливаться на интерфейсе не будем, т.к. настройка аналогична другим устройствам.

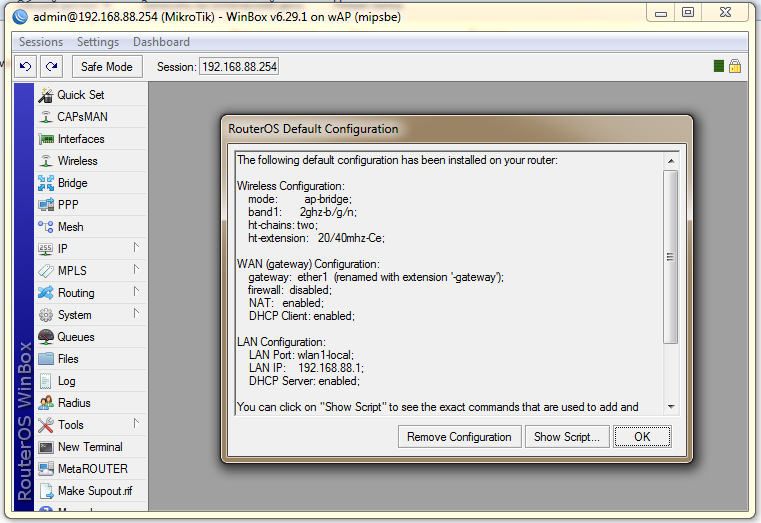

RBwAP2nD (wAP) winbox

Конфигурация по-умолчанию устанавливает режим AP-Bridge, автоматическое получение IP на Ethernet-порту и отключенный файрволл. Привычный IP-адрес 192.168.88.1 назначается в локальной сети, поэтому зайти в веб-интерфейс по этому IP вы сможете только подключившись по Wi-Fi. Т.к. файрволл отключен, конфигурацию можно осуществлять и по назначенному IP. Удобнее всего использовать Winbox.

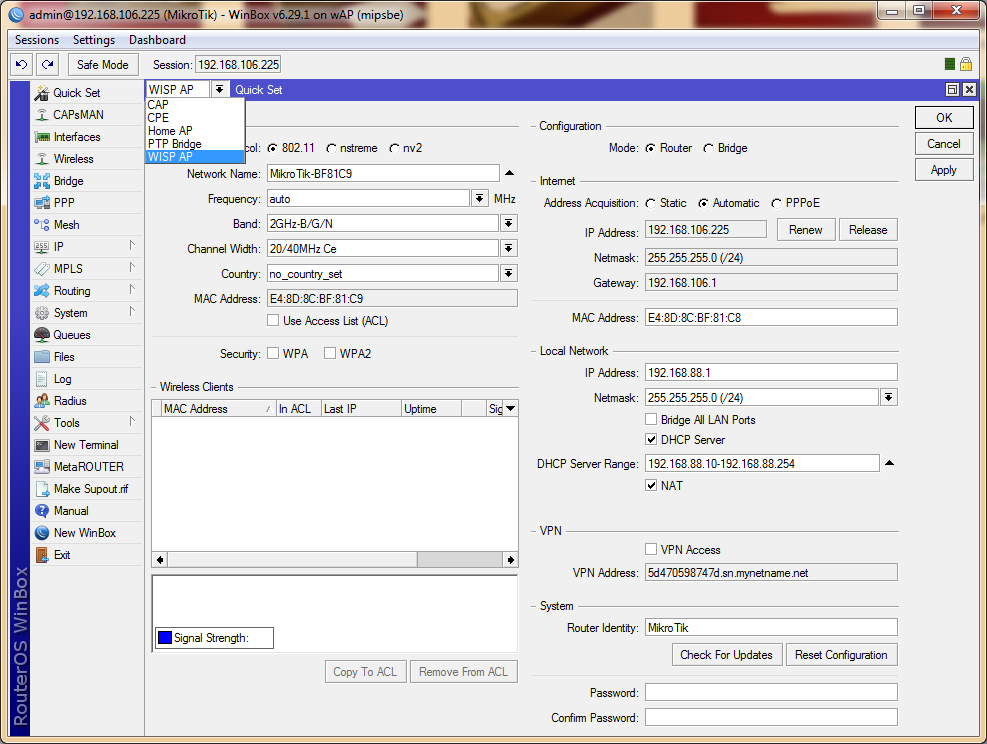

RBwAP2nD (wAP) quick set and modes

Точка доступа предполагает 5 режимов работы:

  • CAP – работа в качестве управляемой точки доступа, когда используется CAPsMAN;
  • CPE – подключение к провайдеру по беспроводной сети;
  • Home AP – точка доступа с упрощенными настройками;
  • WISP AP – точка доступа с расширенными настройками;
  • PTP Bridge – мост типа «Точка-Точка».

Тестирование производительности wAP

Для тестирования мы подключили wAP в локальную сеть, в этой же сети находился сервер iperf, подключенный по кабелю. Настройки wAP использовались по-умолчанию, с небольшими изменениями: выбран наименее загруженный канал, безопасность WPA2 с шифрованием AES. К wAP был подключен клиент с поддержкой MIMO 2x2. Расстояние между устройствами – 5 метров. Конфигурация предполагает тестирование максимальной пропускной способности.

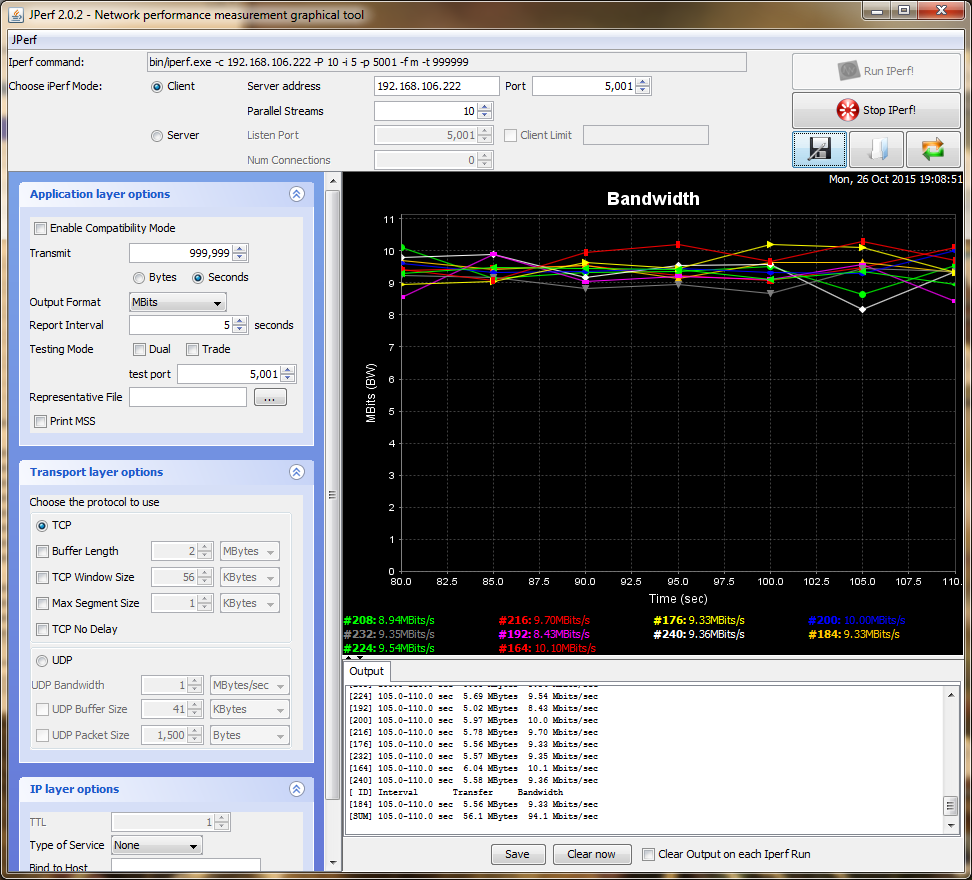

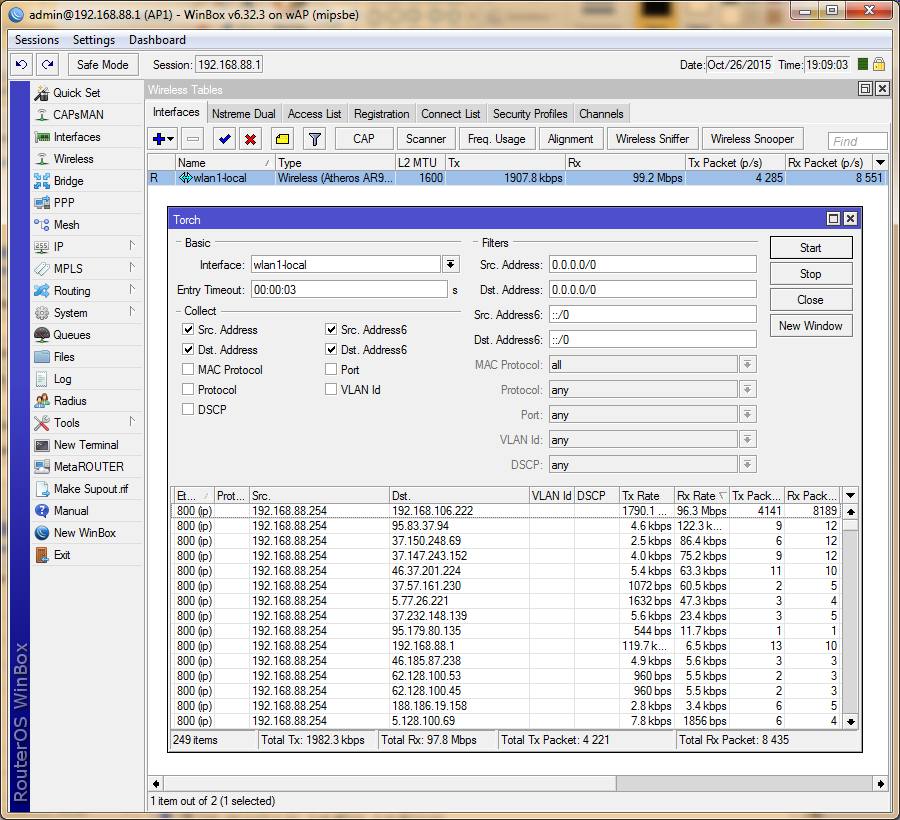

При 10 потоках точка доступа выдала стабильные 94 Мбит/сек.

RBwAP2nD (wAP) тестирование при 10 потоках

RBwAP2nD (wAP) тестирование при 10 потоках

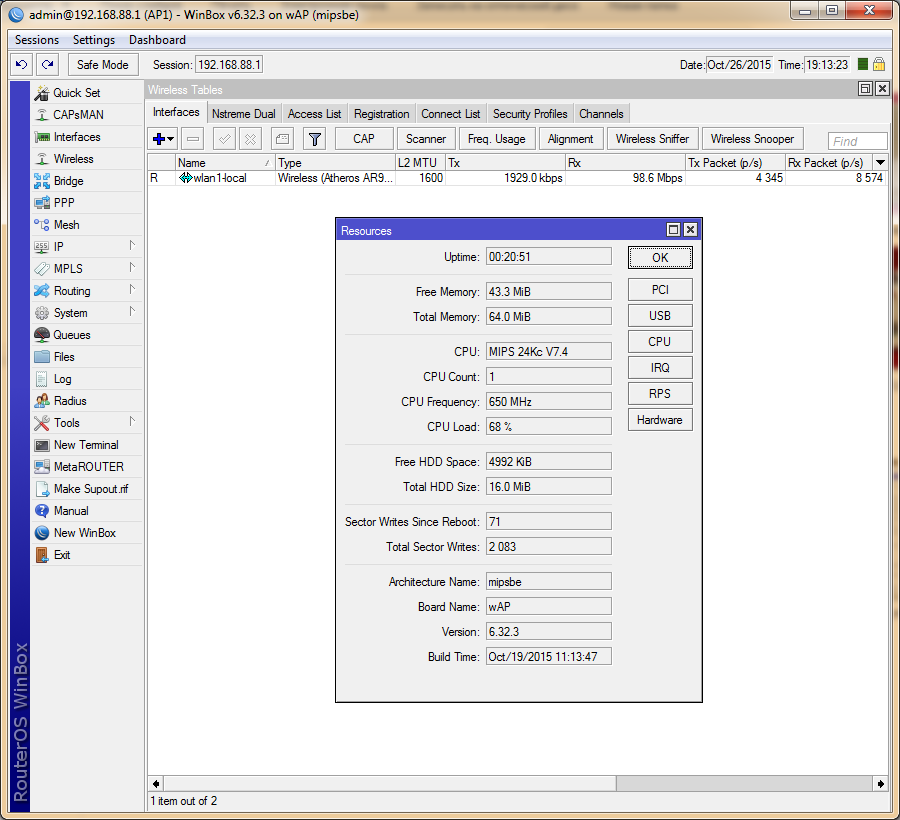

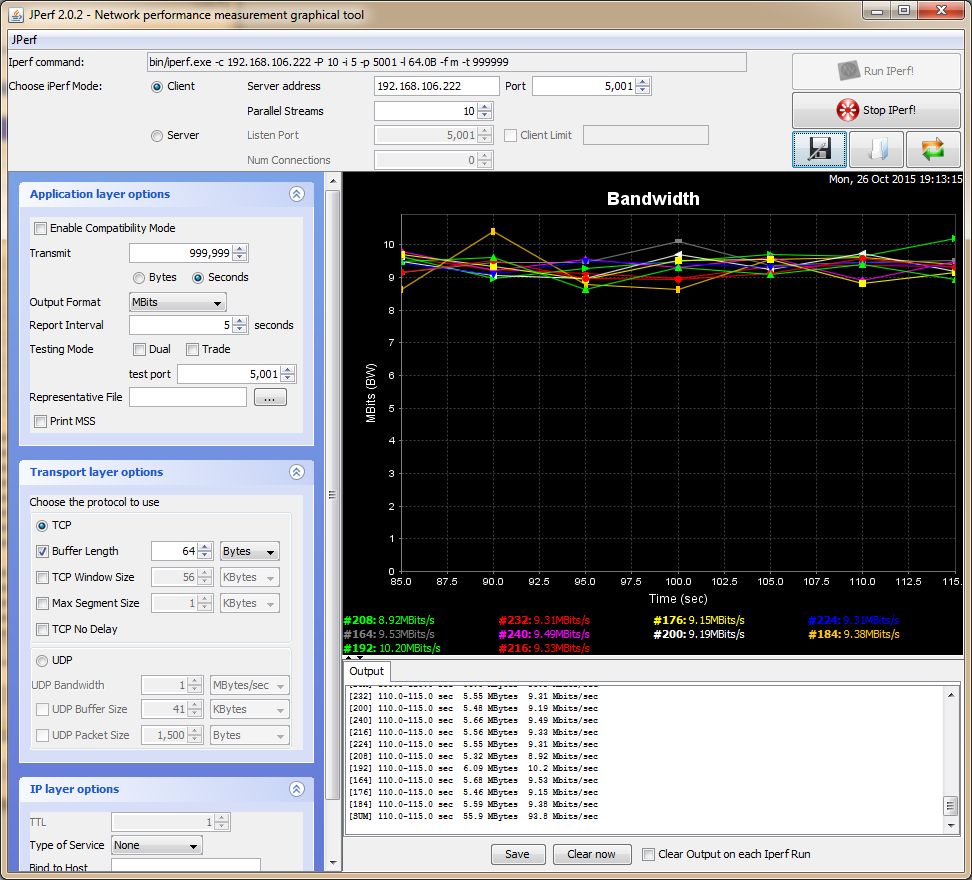

При уменьшении размера пакетов до 64 байт ситуация практически не изменилась, устройство обеспечило скорость в 93-94 Мбит. При этом загрузка процессора в пике не превышала 73%.

RBwAP2nD (wAP) тестирование размер пакета 64 байта

RBwAP2nD (wAP) тестирование размер пакета 64 байта

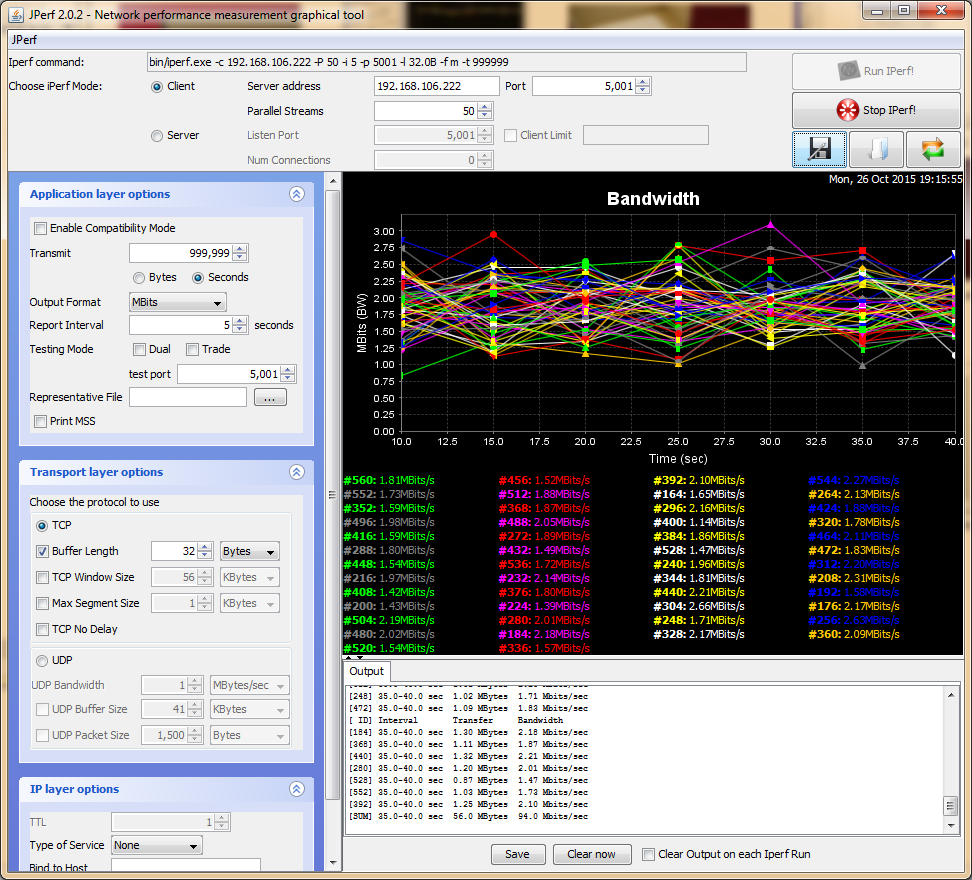

При уменьшении размера пакетов до 32 байт и увеличении количества потоков до 50, устройство обеспечило все те же 94 Мбит.

RBwAP2nD (wAP) тестирование размер пакета 32 байта

RBwAP2nD (wAP) тестирование размер пакета 32 байта

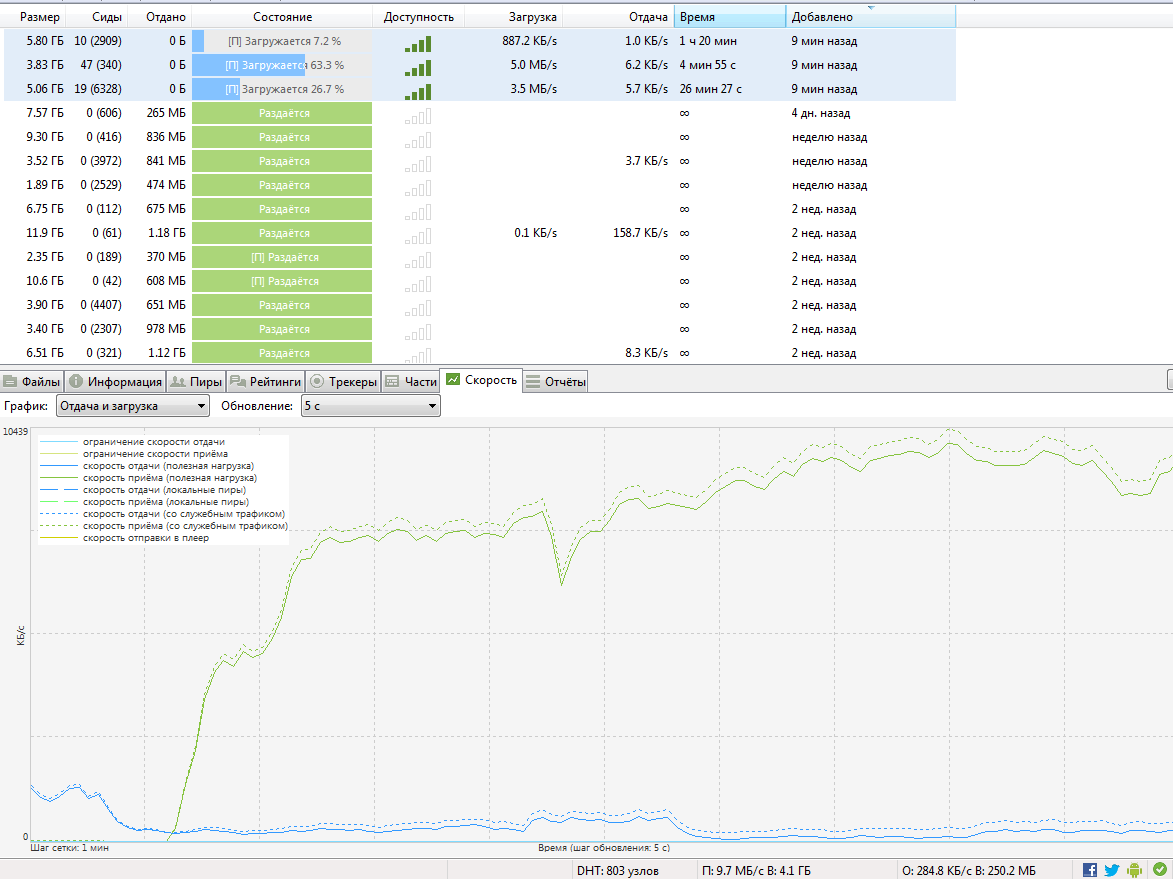

При тестировании с использованием пирингового траффика в uTorrent, ситуация не изменилась, а скорость ограничилась возможностями тарифного плана провайдера в 80 Мбит.

RBwAP2nD (wAP) тестирование пирринговый траффик

У многих скептиков вызывают вопросы внутренние антенны. При увеличении расстояния, а также при наличии преград, устройство обеспечивает хороший уровень сигнала, поэтому каких либо проблем с покрытием быть не должно.

Сфера применения Mikrotik wAP

wAP позиционируется как решение для дома либо малого бизнеса и может быть использовано для построения качественной и надежной беспроводной сети.

Инженеры наделили устройство совокупностью характеристик, которые позволяют всё это реализовать и даже больше. Устройство без проблем может быть интегрировано в сеть большого предприятия, совокупность характеристик это позволяет. Аппаратная платформа обеспечивает стабильную работу, в то время как RouterOS предоставляет богатые инструменты и возможности для гибкого конфигурирования.

При использовании CAPsMAN, точки доступа wAP могут быть использованы для построения системы HotSpot. Всепогодный влагозащищенный корпус позволяет использовать одно и то же устройство одинаково эффективно как внутри помещения, так и снаружи.

Как показало тестирование, на практике можно рассчитывать на скорость обмена до 94 Мбит/сек (в одну сторону), что приближается к максимальной скорости сетевого интерфейса 100 Мбит. Запас по производительности допускает сложную конфигурации и хорошую производительность в дуплексном режиме при подключении достаточно большого количества клиентов.

По совокупности характеристик, дизайнерских решений, продуманности конструкции и богатой комплектации, устройство заслуживает самой высокой оценки и станет отличной покупкой.
