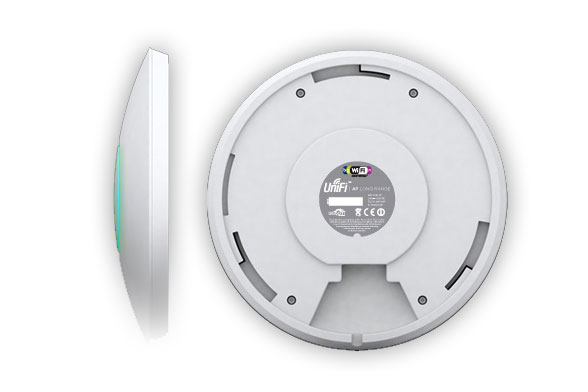

Обзор точек доступа UniFi AP и UniFi AP-AC

05.10.2015
Поделиться в:

Обзор двух точек доступа UniFi AP и UniFi AP-AC: от простого к сложному

Мы продолжаем цикл публикаций, так или иначе пересекающихся с комплексом UniFi от Ubiquiti. Для тех, кто знакомится с этим решением впервые, настоятельно рекомендуем ознакомиться с обзором UniFi Security Gateway и внешней точкой доступа UniFi AP-Outdoor+.

Сегодня в нашем небольшом обзоре будут принимать участие самая младшая точка доступа UAP и старшая модель UAP-AC.

Ubiquiti UAP: самая популярная точка доступа

Точка доступа UniFi AP является самой младшей моделью во всей линейке устройств UniFi. Неплохие технические характеристики, продуманный дизайн и доступная цена делают эту модель самой популярной и продаваемой точкой доступа для построения корпоративных систем Wi-Fi, а также хотспотов.

Поставляется устройство в достаточно большой картонной коробке черного цвета. На передней части коробки, уже привычно для всех устройств UniFi, присутствует большое изображение устройства. На обратной стороне изложена краткая информация о контролере.

UniFi AP вид спереди

UniFi AP в коробке вид сзади

UniFi AP вид сбоку

Несмотря на невысокую стоимость, комплектация достаточно богатая.

UniFi AP открытая коробка

Помимо самой точки доступа, здесь присутствует специальное крепление, которое позволит установить точку доступа не только на потолке, но и на стене. Крепление содержит удобный механизм, который защелкивается, препятствуя случайному соскакиванию устройства.

UniFi AP комплектация

На задней части предусмотрен паз для кабеля. В комплекте присутствует три самореза и такое же количество дюбелей. Если же вы решите монтировать точку доступа на подвесной секционный потолок, в комплекте предусмотрена металлическая подложка, призванная повысить надежность и жесткость конструкции. Шурупы и гайки в комплекте также есть, что существенно повышает удобство при монтаже.

В комплекте с устройством поставляется адаптер питания и кабель к нему. Уже привычно для Ubiquiti, адаптер питания выступает одновременно и инжектором Passive PoE. Адаптер имеет стандартное напряжение 24В, что при максимальном токе в 0.5А дает 12 Вт мощности.

Оба порта экранированы, что в купе с евровилкой позволяет реализовать качественное цельное экранирование кабеля на всём пути от коммутатора до точки доступа.

UniFi AP с блоком питания

UniFi AP блок питания для точки доступа

На обратной стороне устройства размещен один сетевой порт Fast Ethernet 100 Мбит и кнопка Reset для сброса настроек.

UniFi AP обратная сторона, вид на порт подключения

Аппаратная реализация UniFi AP (UAP)

Внутренне, точка доступа UniFi AP (UAP) очень сильно напоминает Ubiquiti airRouter (airRouter HP). В качестве центрального процессора выступает чип Atheros AR7241 (AR7241-AH1A, кодовое название Virian) с архитектурой MIPS 24Kc (32-бит RISC). Ядро у процессора всего одно и работает оно на частоте 400 МГц.

UniFi AP вид на системную плату

Не сказать, что это мощный процессор, но тут следует учесть дату выпуска точки доступа, а также тип устройства. По современным меркам, 400 МГц для роутера – слишком маленькая цифра. В то время как для точки доступа начального уровня – вполне нормальный показатель, особенно если учесть тот факт, что устройство полностью интегрировано с программным контроллером UniFi.

UniFi AP процессор

Такой же процессор используется в маршрутизаторах Ubiquiti airRouter, airRouter HP, TP-Link TL-WR841ND v7, TL-WR842ND v1, точках доступа Ubiquiti NanoBridge M2 и M5. Как видите, процессор достаточно распространенный.

В качестве постоянной FLASH-памяти используется чип MXIC MX25L6408EMI-12G на 64 Мбит / 8 Мбайт (NOR, SPI, 86 МГц). Объем оперативной памяти составляет 32 Мбайт – микросхема EtronTech EM6AB160TSE-5G (DDR, 200 МГц, 16-бит).

UniFi AP аппаратная составляющая

Радиомодуль реализован на отдельном чипе Atheros AR9287 (AR9287-BL1A). Qualcomm задумывала AR9287 как одночиповое решение для карт Half-Mini, обычно применяемых в ноутбуках и совместимое со стандартом PCI-Express Mini Card 1.1. Благодаря этому, чип получил низкий уровень энергопотребления и высокоинтегрированную структуру, которая требует гораздо меньшее количество дополнительных компонентов.

Беспроводной модуль реализован по схеме MIMO 2x2, поддерживает канальную скорость до 300 Мбит и самые популярные стандарты 802.11 b/g/n. Среди прочего присутствует функция динамического управления энергопотреблением, QoS 802.11e, роуминг 802.11d и расширенные функции безопасности 802.11i.

В целом, UAP также поддерживает VLAN 802.11Q. В настройках контроллера вы можете установить лимиты скорости для клиентов и реализовать изоляцию гостевого траффика. Мощностей UAP хватает для одновременной работы 100 клиентов. Само собой разумеется, скорость будет невысокой, т.к. всё ограничивается локальным портом в 100 Мбит.

UniFi AP оснащена 2-мя встроенными антеннами, которые обеспечивают радиус покрытия до 122 м. Что интересно, на плате присутствует 2 разъема U.FL, на схеме они обозначены как J5 и J6, что дает весьма неплохой задел для доработки. Но для подключения внешних антенн помимо пигтейлов, вам придется перепаять 2 резистора: R22 в позицию R24 и R26 в позицию R27.

Пайку следует проводить с паяльным феном. При наличии определенных навыков, вы вполне сможете собрать внешнюю точку доступа или подключить более мощные антенны. Не забывайте, гарантия при этом будет утеряна!

Процесс настройки аналогичен всем остальным точкам доступа UniFi и уже рассматривался нами ранее в полном объеме, а также в обзоре Outdoor+, поэтому повторно останавливаться на этом мы не будем.

UniFi AP прогрмма контроллер

Сфера применения UniFi AP

Совокупность всех характеристик делают UAP отличным выбором для построения масштабируемой сетевой инфраструктуры для больших отелей, кафе, торговых центров и учебных учреждений. Поддержка самых популярных стандартов 802.11 b/g/n и двухканальный режим работы MIMO 2x2 – что еще требуется от базового решения? В паре с контроллером UniFi, UAP дает намного больше.

Одна такая точка доступа с легкостью может полностью обеспечить качественный, надежный и быстрый доступ к сети Интернет в пределах достаточно большого отельного номера либо учебного класса. Сеть из нескольких таких точек доступа позволяет реализовать бесшовный роуминг (Zero Handoff Roaming). Именно по этой причине UAP остается самой массовой точкой доступа в комплексе UniFi.

Ubiquiti UniFi UAP-AC: старая гвардия

Точка доступа UAP-AC была представлена в 2013 году вместе с UniFi AP (UAP), AP-LR (UAP-LR) и AP-PRO (UAP-PRO). Достаточно длительный период времени эта точка оставалась флагманской моделью в семействе UniFi. Так было до появления новых точек AC Lite AP (UAP-AC-LITE), AC LR AP (UAP-AC-LR), AC Pro AP (UAP-AC-PRO) и UniFi AC EDU AP (UAP-AC-EDU).

В официальной документации эта точка обозначена как UAP-AC (Gen1 11ac), что расшифровывается как «Первая генерация устройств стандарта 802.11ac».Многие клиенты задаются вопросом, чем вызвана столь высокая цена на данное устройство? Особенно это будет актуально на фоне новых точек стандарта AC, которые должны поступить в продажу в ближайшее время.

Уже начиная с упаковки, компания сделала всё, чтобы подчеркнуть статус этой точки доступа. Картонная коробка не содержит практически никакой информации, а вся важная информация вынесена на накладку из белого матового картона. Да и сама коробка достаточно увесистая.

UniFi AP-AC коробка

UniFi AP-AC коробка

Внутри нас ждет достаточно вполне стандартная комплектация. Для защиты устройства от повреждений при транспортировке, используется прессованный картон.

UniFi AP-AC открытая коробка

UniFi AP-AC комплектация

Помимо самой точки доступа, присутствует специальное крепление (2 накладки, винты, гайки, дюбеля), адаптер питания, кабель для адаптера и цветная инструкция. Для питания этого монстра используется мощный блок питания на 48В 0.5А (24 Вт), впрочем, максимальная потребляемая мощность также немалая – до 22 Вт.

UniFi AP-AC блок питания

На коробке содержится надпись 1750 Мбит, что следует понимать как 450 Мбит (2.4 ГГц) + 1300 Мбит (5 ГГц). Чтобы соответствовать заявленному, на задней части разместились 2 гигабитных порта и кнопка сброса.

UniFi AP-AC вид сзади на порты подключения

Крепление оснащено привычно защелкой. Точек крепления 4 – габариты 20х20х3 см и вес 570 г требуют надежного крепления.

UniFi AP-AC крепление

UniFi AP-AC крепление к стене

Аппаратная реализация UniFI AP-AC (UAP-AC)

Пришло время заглянуть в середину устройства. Внутри нас ждет достаточно серьезная начинка, собранная на платформе Broadcom.

UniFi AP-AC вид на системную плату

В качестве центрального процессора выступает BCM4706 – MIPS32 74K с частотой 600 МГц. Процессор поддерживает память DDR2 и оснащен 2-мя интерфейсами PCIe. Broadcom разрабатывала эту конфигурацию специально для решений Dual-Band с использованием двух слотов.

UniFi AP-AC вид на системную плату

Объем установленной оперативной памяти составляет 256 МБ. Реализовано это с помощью двух микросхем H5PS1G63KFR (64Mx16, DDR2 SDRAM) производства SK hynix. Объем постоянной флеш-памяти составляет 16 Мбайт (чип MXIC 25L12835F). В качестве промежуточного связующего звена используется 7-портовый аппаратный свич Broadcom BCM53125.

UniFi AP-AC системная плата

Радиоблок на 5 ГГц реализован на чипе BCM4360, который поддерживает не только 5ГГц 802.11ac, но и 802.11n. В качестве усилителей используются 3 чипа Skyworks по одному на канал (MIMO 3x3), что позволяет достичь выходной мощности в 23 дБм.

Для частоты 2.4 ГГц было решено использовать отдельный радиоблок на чипе BCM4331. В качестве усилителей здесь также применяются 3 чипа Skyworks. В зависимости от даты производства, выходные усилители могут быть разных моделей, например, в более старых ревизиях применялись Skyworks SE5003L и SiGe 2605L.

Каждый радиоблок работает по схеме MIMO 3x3 для чего применяется 6 отдельных антенн, по 3 на каждый блок. Пигтейлы зафиксированы термоклеем, во избежание случайного отключения.

UniFi AP-AC радиомодуль

UniFi AP-AC радиомодуль

Оба радиоблока реализованы в виде модулей Mini PCIe, правда, несколько увеличенного размера. На процессор, свич и чипы радиомодулей установлены радиаторы. Несмотря на все заявления Broadcom по поводу экономичности, эта платформа является прожорливой и… горячей.

Компания ASUS в своем роутере RT-AC66U, который работает на этой же платформе и вовсе накрыла всю плату радиатором. Поэтому не стоит удивляться высокому уровню нагрева точки доступа во время работы – это нормально.

UniFi AP-AC системная плата

В цепи питания используется преобразователь на FA2900-AL производства Coilcraft, диапазон водящего напряжения для которого может варьироваться от 18 до 57 вольт.

В целом, сборка достаточно качественная, претензии есть разве что к уровню нагрева, но это та цена, которую приходится платить за производительность.

Сфера применения UniFi AP-AC (UAP-AC)

UAP-AC, с технической точки зрения, является самым сложным устройством среди всех точек доступа UniFi первого поколения. В отличие от своего собрата UniFi AP Pro, здесь реализована работа по стандарту 802.11ac, что позволяет существенно повысить скорость обмена.

К слову о стандарте 802.11ac, из 23 каналов, предусмотренных стандартом,  точка доступа поддерживает 8 каналов + ISM (165 канал, 5825 МГц). Говоря о 8 каналах, речь идет о UNII-1 (каналы 36, 40, 44, 48, т.е. частоты 5180, 5200, 5220 и 5240 МГц) и UNII-3 (каналы 149, 153, 157, 161, частоты от 5745 до 5805 МГц). По крайней мере, такой список каналов мы получили при выборе региона USA и Ukraine. Как и положено, ширина канала может достигать 80 МГц.

Говоря о реальной производительности, следует рассмотреть следующую таблицу.

  UniFi AP UniFi AP PRO UniFi AP-AC
Частота 2,4 ГГц 2.4 + 5 ГГц 2.4 + 5 ГГц
Стандарты 802.11 b/g/n 802.11 a/b/g/n 802.11 a/b/g/n/ac
Канальная скорость 300 Мбит 750 Мбит 1750 Мбит
Реальный тест
Частота 2,4 ГГц до 100 Мбит до 230 Мбит до 290 Мбит
Частота 5 ГГц -- до 210 Мбит до 670 Мбит
Общий показатель до 100 Мбит до 440 Мбит до 960 Мбит

Как вы можете наблюдать, самая младшая модель, несмотря на наличие MIMO 2x2, не может преодолеть порог в 100 Мбит, чему виной порт Fast Ethernet на 100 Мбит. PRO-версия достигает гораздо лучших показателей, впрочем в ней нет поддержки 802.11ac.

UAP-AC реализует работу по стандарту 802.11ac, благодаря чему удается достичь существенного превосходства перед стандартом предыдущего поколения – 802.11n. Эта точка доступа отлично подойдет для помещений с большим количеством клиентов – конференц-залы, торговые центры, офисы коммерческих структур, а также большие аудитории университетов и других учебных заведений.
