Обзор маршрутизатора Mikrotik RB2011L-IN

23.11.2012
Поделиться в:

Совсем недавно, компания Mikrotik представила новую серию оборудования с индексом RB2011. Это новейшие мультипортовые маршрутизаторы, выпускаемые в различных модификациях и доступные как в нескольких вариантах корпусов, в том числе, для монтажа в стоку (Rackmount), так и без корпуса. И сегодня мы познакомимся с базовой моделью этой серии - RB2011L-IN, которая поставляется в корпусе для использования внутри помещений. Забегая вперед, сразу хочу сказать, что на мой взгляд, выпуск маршрутизаторов RB2011 это отличная попытка приблизить среднестатистического пользователя, к оборудованию высокого индустриального класса. Почему так, надеюсь вы поймете, прочитав этот обзор.

RB2011 упаковка

Комплект поставки

Поставляется RB2011L-IN, как и большинство оборудования компании Mikrotik в небольшой картонной коробке из перерабатываемого картона. Никакой цветной полиграфии на упаковке нет, только изображение самого устройства, название модели и компании. Как всегда, материалы упаковки и самого устройства выполнены с соблюдением всех европейских норм, призванных оберегать окружающую среду. О чем нам говорят соответствующие символы и логотипы различных сертификатов и директив в соответствии с которыми произведено устройство, на боковой стороне упаковки.

Внутри основной коробки, есть лоток из такого же картона, в который аккуратно, практически без зазоров уложено устройство и блок питания. Что делает транспортировку более безопасной.

RB2011 упаковка

В комплект поставки, входит только само устройство с внешним блоком питания, который уже подключен к нему, и для его отключения или замены, необходимо разобрать корпус.

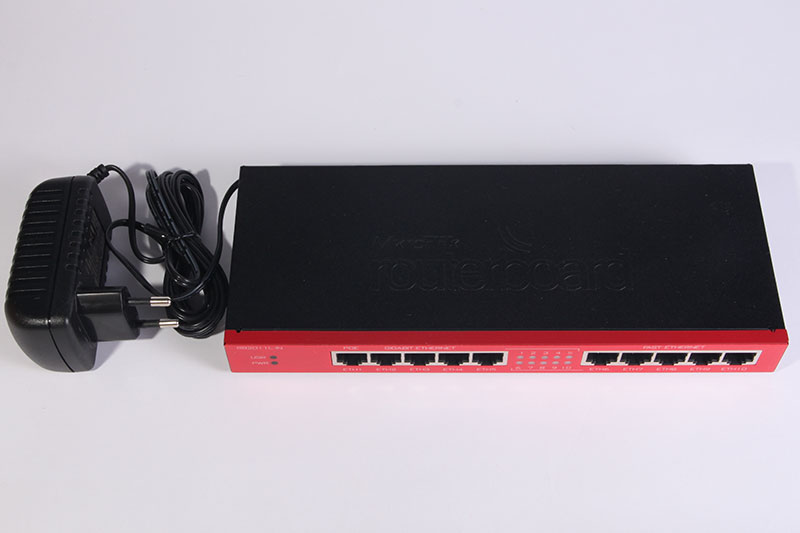

RB2011 внешний вид

Как и в случае со всеми другими продуктами компании Mikrotik, комплект минимальный, и не включает в себя никакой печатной продукции. Нет не брошюр, не рекламы, не инструкций.

Большинство полезной информации, включая подробные инструкции по базовой и расширенной настройкам маршрутизаторов под управлением Mikrotik RouterOS, вы можете найти в сети интернет, в том числе и на нашем сайте.



Внешний вид и интерфейсы

Десять сетевых интерфейсов Ethernet, это самое главное преимущество этой серии. Ведь, даже если говорить про обычную современную квартиру или дом, то сегодня, многие пользователи имеют несколько компьютеров, сетевые принтеры, медиа-центры, и прочие устройства, объединяемые в одну сеть. Поэтому “запас” портов, это не маловажный критерий при выборе маршрутизатора.

И так, как было сказано, все устройства серии RB2011, имеют десять Ethernet портов. Пять 10/100 Mbit Fast Ethernet и пять 10/100/1000 Mbit Gigabit Ethernet. Все они расположены на передней панели маршрутизатора. А так как корпус, в котором поставляется RB2011L-IN, позиционируется как Desktop-корпус, то доступу к портам, ничего не мешает. Тут же, на передней панели, мы можем видеть 10 светодиодных индикаторов, расположенных между двумя группами сетевых портов. Они информируют нас о подключении к этим портам.

Слева, есть еще два индикатора, это индикатор питания, он горит синим цветом, и индикатор, который может быть настроен по желанию пользователя.

RB2011 передняя панель

Сам же корпус, металлический и покрыт черной краской. Передняя панель, окрашена в красный цвет. На верхней части корпуса, отчеканен логотип Mikrotik Routerboard. По бокам и с задней стороны, “пробиты” вентиляционные отверстия. Сзади видны подготовленные, для модели с встроенным радиомодулем, гнезда под антенны, и выходящий прямо из корпуса, шнур питания.

RB2011 вид сзади



На нижней части корпуса, есть 4 силиконовые ножки, не позволяющие устройству скользить по поверхности стола. А так же, есть 2 специальных отверстия для крепления устройства на стене.

И не смотря, на довольно не большие размеры, общее качество исполнения, оставляет впечатление, что перед вами оборудование довольно высокого класса.

Технические возможности

Как уже было сказано, многопортовость - это основной козырь серии RB2011, но совсем не единственный!

Все устройства это сарии имеют две группы Ethernet портов по пять в каждой. Первая группа Eth1-Eth5, поддерживает скорость передачи данных - 10/100/1000 Mbit, а вторая Eth6-Eth10, скорость - 10/100 Mbit. При этом все порты поддерживают автоматическое определение скорости подключения Auto-MDI/X и могут быть объединены в две коммутационные группы, для увеличения скорости передачи данных между ними. Это достигается благодаря встроенным коммутационным чипам, которые и дают возможность объединять порты в отдельные группы. Так например, установленный во все маршрутизаторы серии RB2011 коммутационные чипы Atheros 8327 и Atheros 8227, позволяет не только объединять порты в группы, но и поддерживают зеркалирование портов. А так же поддерживают таблицы MAC-адресов, таблицы правил и виртавльные локальные сети VLAN. Это в свою очередь, может значительно снизить нагрузку на процессор, и как следствие - увеличить пропускную способность.



Но на этом, возможности RB2011 не заканчиваются, так как модели с индексом S, например RB2011LS-IN, имеют встроенный SFP порт. Который поддерживает все современные 1.25Gbit SFP модули для подключения оптоволоконных линий связи. Модели с индексом U, например RB2011UAS-IN, в своем арсенале имеют дополнительный USB порт. Который можно использовать для подключения внешних 3G модемов или для других целей, на ваше усмотрение. А модель RB2011UAS-2HnD-IN, оборудованная встроенной радиокартой, работающей на частоте 2.4Ghz и поддерживает все стандарты беспроводной связи, такие как 802.11b/g/n.

Работают маршрутизаторы RB2011 на базе довольно мощного, новейшего сетевого процессора Atheros AR9344, который имеет тактовую частоту 600MHz, что позволяет им без особого труда справляться с большими нагрузками и обеспечивает их высокую пропускную способность. Так же, все устройства этой серии имеют 64MB или 128MB встроенной DDR SDRAM оперативной памяти и NAND чип памяти, для хранения данных, необходимых при работе Mikrotik RouterOS.

Питание RB2011 может получать как от внешнего блока питания, подключенного к разъему расположенному внутри корпуса. Так и посредством протокола Power over Ethernet через первый порт (Eth1). Внешний источник питания, идущий в комплекте с устройством, имеет выходное напряжение в 24V и мощность 0.8A. При этом, возможна подача питания в пределах от 8 до 28V постоянного тока. Как через специализированный разъем, так и по протоколу PoE.

Выпускаются все устройства этой серии в различных вариантах корпусов. Так модели с индексом IN, поставляются в настольном корпусе для внутреннего применения. Именно такую модель, мы сегодня и рассматриваем. Но есть модели с индексом RM, которые предназначены для крепления в стойку, и имеют соответствующие размеры. А выпускаемые модели без корпуса, могут быть помещены, например в антивандальный бокс.

Программное обеспечение

Маршрутизаторы серии RB2011 работают под управлением операционной системы Mikrotik RouterOS и поставляются с предустановленной системой имеющей уровень лицензии Level4, а некоторые модели, и Level5. Что в совокупности с десятью сетевыми интерфейсами, делает эти устройства, довольно гибким инструментом при построении локальных сетей любой сложности как в SOHO сегменте, так и дает возможность использования этих маршрутизаторов, даже в качестве провайдерского оборудования.

RB2011 RouterOS



Так например уровень лицензии Level4, позволяет создавать до 200 туннелей по протоколам PPPoE, PPtP, L2TP, OVPN и неограниченное количество VLAN сетей, а уровень лицензии Level5 - до 500 таких соединений.

И конечно же, нельзя не упомянуть о том, что все устройства работающие под управлением Mikrotik RouterOS, не зависимо от уровня лицензии, обладают всеми функциями маршрутизации, функциями Firewall и NAT, могут организовывать и распределять ресурсы внутри локальной сети и многое другое.

О том какими возможностями обладает операционная система Mikrotik RouterOS вы можете узнать из соответствующей статьи на нашем сайте. Так же вы можете ознакомится с основными принципами настройки оборудования под управлением этой ОС.

Эксплуатация

В процессе написания этого обзора, RB2011L-IN был использован в качестве роутера для небольшой локальной сети, состоящей из трех персональных компьютеров и сетевого диска, плюс к нему была подключена беспроводная точка доступа, для обеспечения беспроводным интернетом нескольких смартфонов и планшетного ПК. Так же был поднят VPN туннель, обеспечивающий соединение с отдаленной сетью. Подключение к провайдеру, осуществлялось по протоколу PPPoE.

Со всем этим, устройство справлялось без каких либо проблем, при этом, даже с учетом одновременной работы в сети интернет всех компьютеров, добиться нагрузки на процессор устройства, превышающей 20%, так и не удалось. И при всем этом, в RB2011, не смотря на заявленную частоту процессора в 600MHz, есть возможность повышения частоты процессора средствами операционной системы, до 750MHz. Что может еще больше увеличить возможности его пропускной способности.

RB2011 изменение частоты процессора



И за время эксплуатации, не было замечено никакого нагрева, а уж тем более перегрева корпуса. Устройство имело температуру, слегка превышающую комнатную.

Выводы

Даже базовая модель RB2011L-IN оставляет самые позитивные впечатления. Исполнение полностью соответствует марке оборудования от компании MIkrotik. Устройства этой серии, способны справляться с довольно большими нагрузками, и обеспечивать потребности не больших и средних по своим масштабам, локальных сетей. А благодаря тому, что RB2011 поставляется с предустановленной операционной системой Mikrotik RouterOS, довольно высоких уровней лицензии, спектр использования, может выходить далеко за пределы SOHO сегмента.

Алексей С., специально для LanMarket
