Обзор беспроводной точки доступа Mikrotik QRT-2

16.06.2014
Поделиться в:

Обзор беспроводной точки доступа Mikrotik QRT-2

Продолжая рассказ про самые интересные новинки 2014 года, от компании Mikrotik, мы не смогли обойти стороной, такую замечательную беспроводную точку доступа, как Routerboard QRT-2 (G-2SHPnD).

И если вы читали прессрелизы или анонсы производителя, то вы наверняка должны знать, что данное устройство, разительно отличается незаурядными техническими характеристиками. В частности, достаточно высокой выходной мощностью радиомодуля и коэффициентом усиления антенны. Но про это, более подробно мы поговорим позже.

Mikrotik QRT-2 упаковка

Комплект поставки

А начнем мы, по традиции, с упаковки и комплекта поставки.

Сама упаковка, мало чем отличается от большинства остальных устройств, производимых компанией Mikrotik. Это все та же коробка из перерабатываемого картона, со скромной монохромной полиграфией. Единственное ее отличие, это не маленькие вес и размер, соответствующие содержимому.

На самой коробке, есть изображение устройства, логотип компании производителя и указание серии, находящегося в ней устройства. А так же, упоминание о “зеленых” технологиях и сертификатах соответствия европейским и международным нормам. И не большая наклейка с указанием конкретной модели, серийного номера и MAC адресов.

Внутри, в специально сделанных отсеках, расположилась точка доступа, и все дополнительные элементы, входящие в комплект поставки.

Mikrotik QRT-2 комплект поставки

Так как части крепежной системы, выполнены из метала и имеют не малый вес, то они отдельно упакованы, таким образом, что бы минимизировать возможное их смещение и повреждение в процессе транспортировки.

И как видно с изображения ниже, в комплект поставки Mikrotik QRT G-2SHPnD входит:

  • - точка доступа
  • - сетевой блок питания
  • - PoE инжектор
  • - элементы подвесной системы
  • - крепежная фурнитура

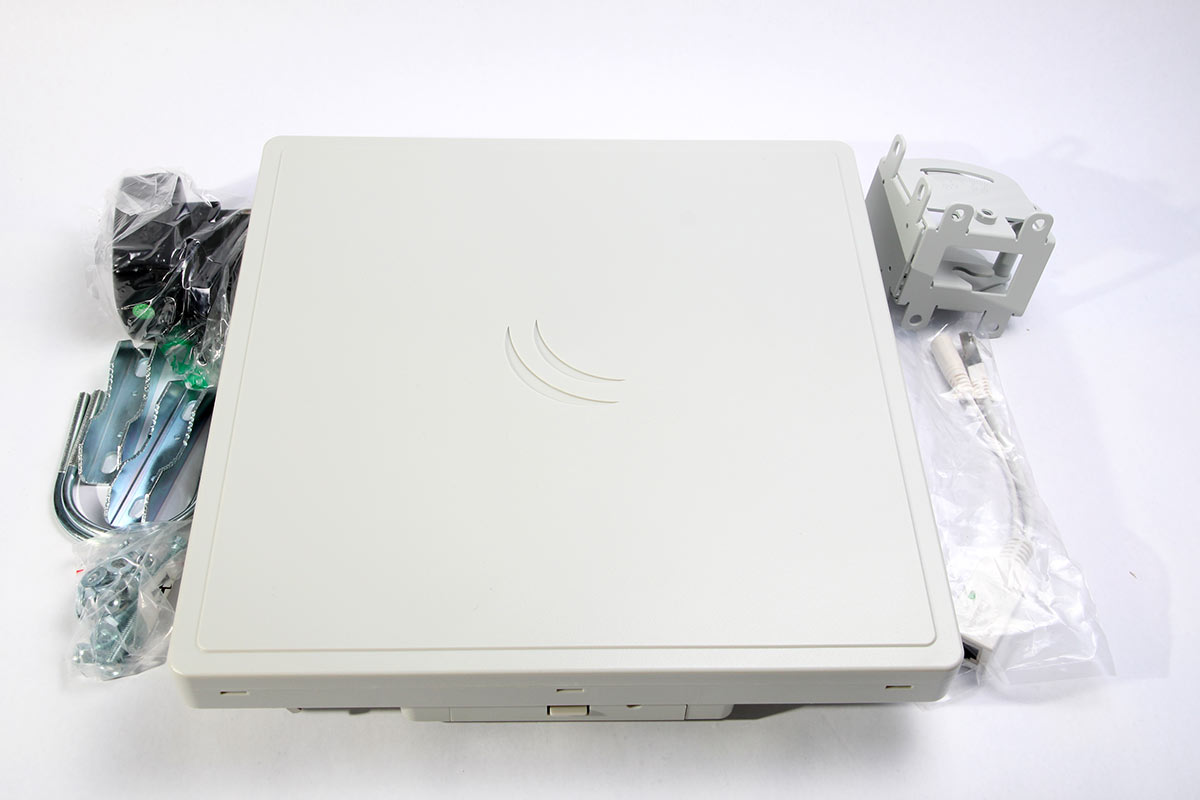

Mikrotik QRT-2 полный комплект поставки

И в целом, данный комплект, полностью достаточен для быстрого введения устройства в эксплуатацию, и свойственен аналогичным устройствам, выпускаемым компанией Mikrotik. За исключение бумажной инструкции, которой как привило, обычно нет в других точках доступа. Связано это, наверное, с особенностью крепежного узла, о котором мы еще поговорим далее.

Внешний вид и интерфейсы

Как уже было сказано, сама точка доступа Mikrotik QRT G-2SHPnD, достаточно большая, ее габаритные размеры без элементов крепления, составляют 309x230x50 мм. Ее прямоугольный корпус, выполнен из качественного ABS пластика, светло серого цвета.

Mikrotik QRT-2 внешний вид

При этом, практически плоская передняя панель, имеет только небольшой логотип по центру.

А вот задняя часть, имеет 4 винта для монтажа крепежного элемента, винт заземления, восемь светодиодных индикаторов, показывающих уровень сигнала, питание и активность проводной сети.

Здесь так же, расположены этикетки с серийным номером устройства и MAC адресами сетевых интерфейсов.

Mikrotik QRT-2 вид на заднюю панель

А под крышкой, расположенной в нижней части задней панели устройства, расположился единственный Ethernet интерфейс, по которому, так же поступает питание на точку доступа, по технологии PoE (Power over Ethernet), и кнопка Reset.

Сиситема крепления

Только начав собирать подвесную систему, мы поняли, для чего производитель укомплектовал данную точку доступа, бумажной инструкцией.

Но не смотря на достаточно мудреную конструкцию, она оказалась достаточно практичной и удобной. С ее помощью, можно достаточно точно юстировать устройство в вертикальной плоскости, добиваясь углов наклона от -20⁰ до +20⁰. Получая тем самым, максимально возможный уровень сигнала, и как следствие, качество беспроводного соединения и пропускную способность.

Система крепления Mikrotik QRT-2

Однако, для того, что бы справится с этой задачей, вам как минимум, потребуется не большая крестовая отвертка и гаечный ключик на 10. Без этих инструментов, установить QRT G-2SHPnD, попросту не получится.

Но с другой стороны, учитывая большую парусность устройства, и необходимость выдерживать не малые ветровые нагрузки, надежность этого узла, должна быть очень высокой.

Узел крепления QRT-2

Крепление точки доступа QRT-2 Mikrotik

Технические характеристики

И вот, мы дошли до самого интересного - технических характеристик. И как уже было сказано, у Routerboard QRT G-2SHPnD, они достаточно незаурядные. В частности, можно выделить выходную мощность, которая равна 35dBm или примерно 3162mW.

Работает точка доступа, как можно догадаться из маркировки, в частотном диапазоне 2300-2600MHz и поддерживает стандарты связи IEEE802.11b/g/n, а так же, проприетарные протоколы Mikrotik Nstrean и NV2. Что позволяет устанавливать беспроводные соединения со скоростью передачи данных, до 300Mbit/s.

Нельзя не отметить высокий (17dBi) коэффициент усиления встроенной антенны и технологию пространственного кодирования сигнала - MIMO.

Построена беспроводная точка доступа QRT, на базе сетевого процессора Atheros AR7242 с так товой частотой 400MHz. Снабжена 64MB оперативной DDR памяти и 128MB NAND памяти.

Для связи с проводными сетями, устройство имеет один 10/100/1000Mbit/s Gigabit Ethernet порт. Он же используется и для подачи электропитания совместно с данными, посредством технологии PoE, с напряжением в 8-30V постоянного тока. При этом, потребляемая мощность, не превышает 19W.

Из дополнительных возможностей, QRT G-2SHPnD имеет встроенные сенсоры температуры и напряжения питания, а так же звуковой индикатор и 8 светодиодных индикаторов.

Программное обеспечение

Как и все оборудование от компании Mikrotik, данная точка доступа, работает под управлением фирменной сетевой операционной системы Mikrotik RouterOS v6.x. Что делает ее довольно мощным инструментом для развертывания беспроводных сетей различной сложности. А уровень лицензии Level4, позволяет прямо “из коробки” использовать ее как в качестве клиентского оборудования (CPE), так и в качестве базовых станций для сетей с топологией точка-точка или же, точка-многоточка.

Программное обеспечение QRT-2 Mikrotik

Рассказывать о всех преимуществах RouterOS, в данной статье, не имеет особого смысла, да и практически не возможно. И если вы еще не знакомы с ней, то советуем вам прочитать ряд статей на нашем сайте, посвященных этой теме.

Применение

Конечно же, основная сфера использования Mikrotik QRT G-2SHPnD, это быстрое и не затратное развертывание широкополосных беспроводных сетей по типу точка-точка, на достаточно дальние расстояния. И производитель приложил максимум усилий, для того, что бы это устройство заняло достойное место на рынке. Очень высокая выходная мощность, в сочетании в непревзойденными возможностями сетевой операционной системы Mikrotik RouterOS, делают серию QRT, поистине уникальной.

Кроме того, в некоторых случаях, устройство может быть применено и для развертывания более широких сетей точка-многоточка. Причем, как в качестве базовой станции, так и в качестве клиентского оборудования. Давая возможность использования различных конфигурациях, включая беспроводной маршрутизатор, шлюз и т.д. Как отмечалось выше, все это доступно, благодаря расширенному уровню лицензии.

Учитывая все это, можно с уверенностью сказать, что QRT G-2SHPnD, может стать прекрасным выбором, не только для конечных пользователей, но и для средних и крупных компаний и операторов связи.
