Обзор Cloud Smart Switch CSS326-24G-2S+RM

23.04.2017
Поделиться в:

Попал к нам на тест управляемый коммутатор компании Mikrotik CSS326-24G-2S+RM. Даже по характерной маркировке можно понять, что он объединяет в себе 24 гигабитных порта Ethernet и 2 гнезда SFP+. Ethernet порты традиционно поддерживают не только скорость 1000, но и 100/10 Мбит/с.

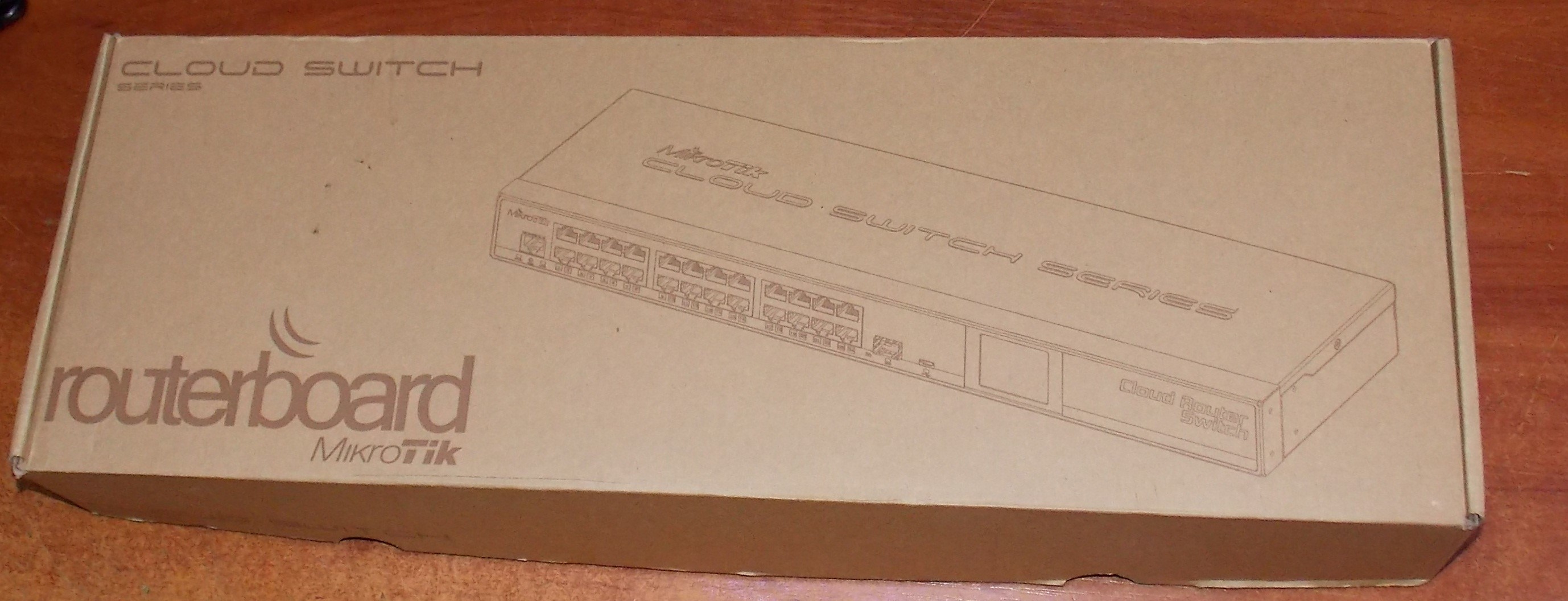

При первом знакомстве с данным устройством первое, что обратило на себя внимание - вес коробки.

Обзор Cloud Smart Switch CSS326-24G-2S+RM

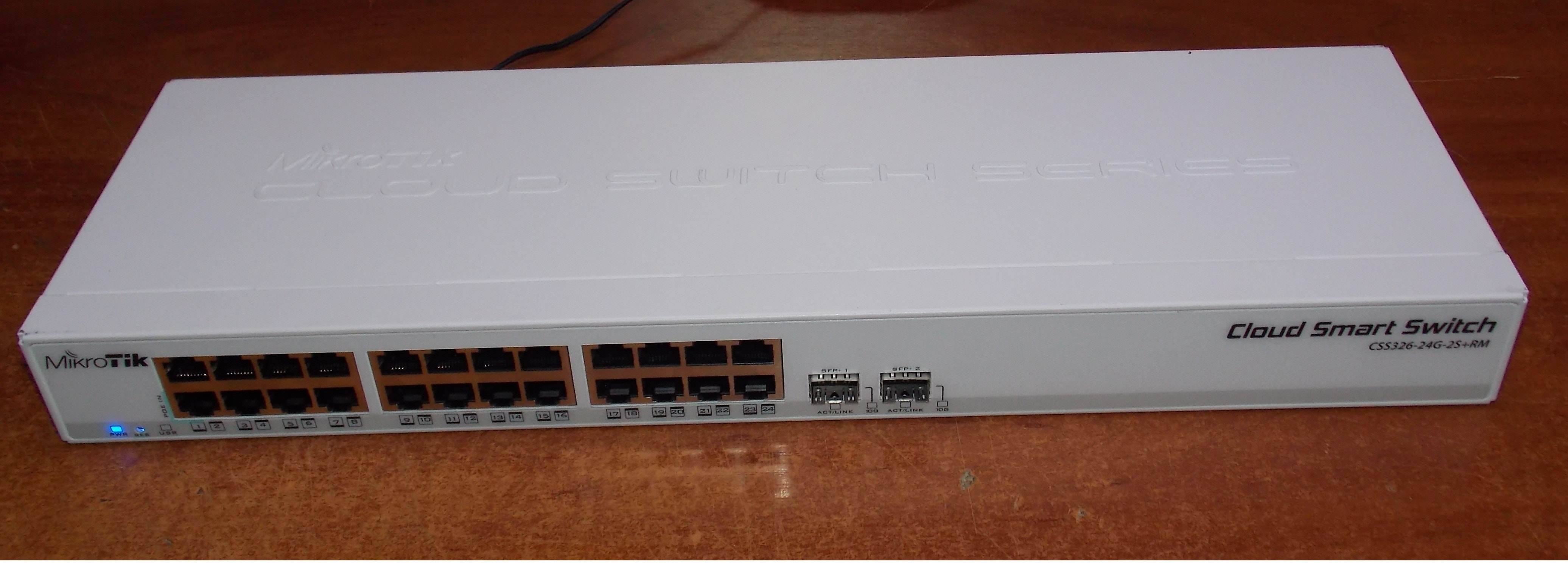

Сначала возникло мнение, что производитель использовал для внешнего кожуха корпуса коммутатора пластик. Но открыв коробку и взяв в руки свитч эта мысль сразу отпадает.

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Малый вес устройства обусловлен современными схемотехническими решениями, занимающими гораздо меньше места, чем старые ревизии печатных плат, а также тем, что блок питания коммутатора представлен во внешнем исполнении.

Обзор Cloud Smart Switch CSS326-24G-2S+RM

В комплектацию устройства кроме блока питания входят «уши» для крепления коммутатора в стойку 19"и резиновые ножки для корпуса.

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Блок питания, с параметрами 24В 1,2А, по габаритам сопоставим с зарядными адаптерами от современных нетбуков. Коммутатор также можно запитать через 1-й порт Ethernet посредством технологии PoE, с диапазоном поддерживаемых напряжений от 8 до 30 Вольт постоянного тока. Максимальная паспортная потребляемая мощность устройства - 19Вт. На задней части корпуса устройства расположен винт с гайкой-барашком для крепления заземления.

Обзор Cloud Smart Switch CSS326-24G-2S+RM

CSS326-24G-2S+ - коммутатор 2 уровня, поддерживающий характерные для данного сегмента устройств функции: IEEE 802.1Q VLAN, виртуальные сети (до 4К), SNMP v1, обнаружение соседних устройств Mikrotik, фильтрацию по MAC, изоляцию портов, зеркалирование трафика. Таблица MAC адресов свитча может хранить в себе до 16 тысяч записей. Так как флеш-память коммутатора составляет всего 2Мб, то работает устройство под управлением SwOS. Установить RouterOS не предоставляется возможности, поэтому приходится отказаться от части присущей ей функционала.

Конфигурация устройства

У коммутатора отсутствует консольный порт. На лицевой панели помимо портов расположена только кнопка Reset, удерживая которую во время загрузки устройства можно сбросить все настройки свича по дефолту.

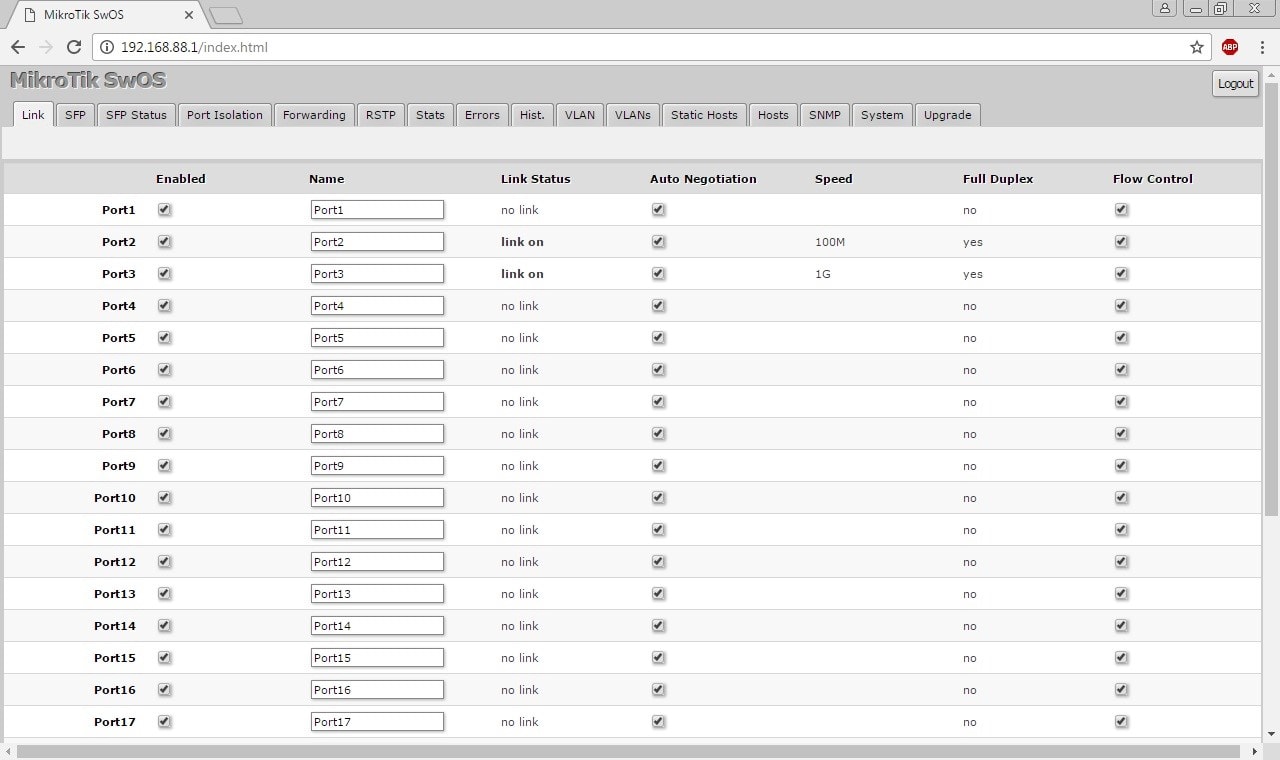

Конфигурация устройства производится посредством web интерфейса. Для этого подключаем патчкорд от компьютера в любой порт Ethernet, вручную выставляем себе традиционный для Mikrotik IP адрес из диапазона 192.168.88.0, например 192.168.88.2. В любом браузере в адресной строке вводим 192.168.88.1 и в открывшемся окошке вводим логин admin, а поле пароля оставляем пустым. Попадаем в меню настройки коммутатора:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Интерфейс прост до безобразия. Грубо говоря, не нужно обладать обширными знаниями настройки подобных устройств, чтобы сконфигурировать данный коммутатор. С одной стороны это плюс - уход в сторону более простого интерфейса, но отсутствие практики настройки «ручками» через консоль и более сложные web интерфейсы может в дальнейшем сказаться при настройке устаревшего оборудования. Посредством системы SwOS компания Mikrotik как бы говорит нам, что задвигает старый добрый «олдскул» на дальнюю полку.

Для удобства дальнейшей настройки хотел назначить коммутатору адрес из  внутренней подсети офиса, чтобы во время конфигурации и тестов был доступ в интернет, но с этим возникла проблема.

Заходим на вкладку «System» и вводим необходимый нам свободный IP адрес и нажимаем кнопку Apply all:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

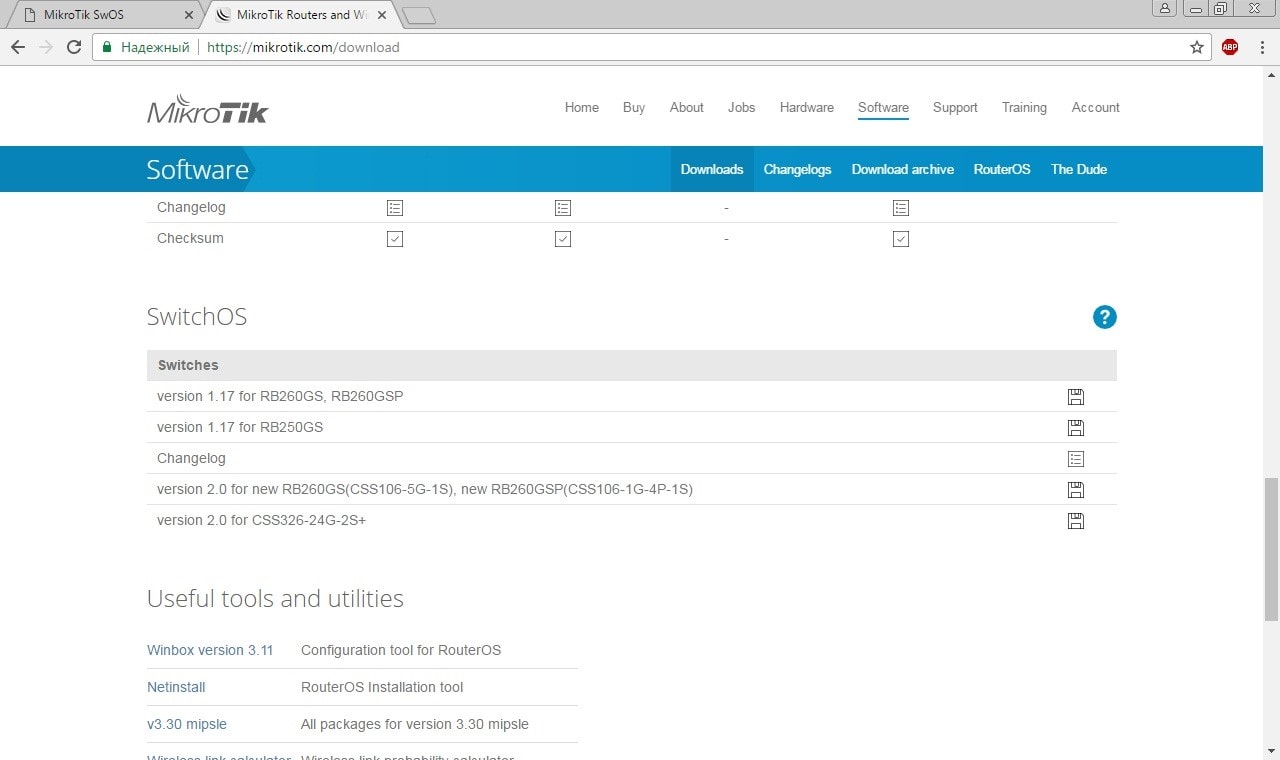

Но IP адрес не сохранился. Почитав в интернете о возможных причинах такого поведения SwOS было принято решение обновить систему до самой поздней версии. Заходим на сайт Mikrotik и скачиваем требуемую прошивку:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

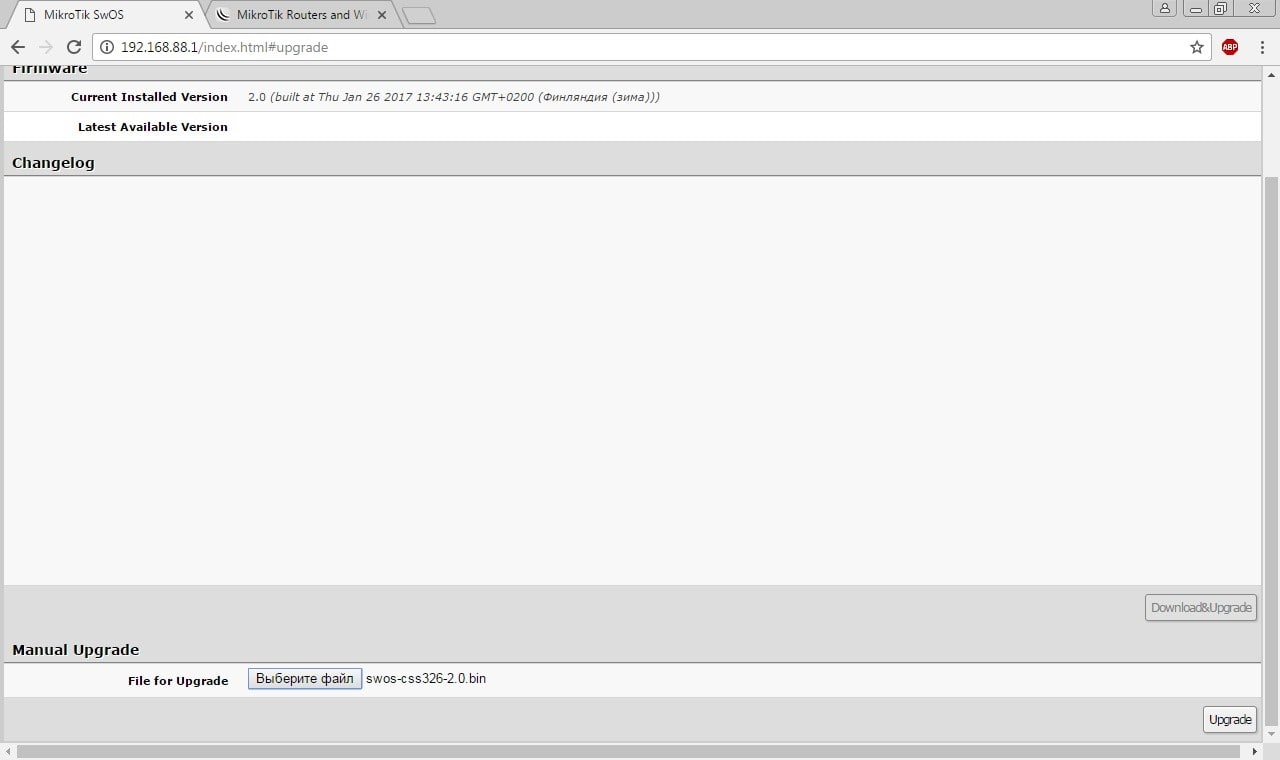

В интерфейсе конфигурации на вкладке «Uprgade» выбираем наш скачанный файл и нажимаем кнопку Upgrade:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Теперь после смены IP адреса на коммутаторе он сохраняется и можно убрать из настроек сетевой карты компьютера вписанный вручную IP адрес. На данном этапе делаем для себя вывод - обновление программного обеспечения сразу после приобретения устройства - не только полезно, но еще и необходимо.

Рассмотрим поподробнее содержимое вкладок интерфейса настройки устройства. На первой вкладке «Link» доступна информация о портах коммутатора: физическое и логическое имя, переключатели активности, автоопределения скорости и контроля потока, а также информация о текущей активности портов и режиме дуплекса. Назовем порт 2 для удобства «config link» - в него подключен кабель от коммутатора внутренней сети офиса, а порт sfp2 - «test sfp - edge core» - в него подключен другой коммутатор посредством 1 гигабитных сфп модулей:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

На второй и третьей вкладках содержится информация об используемых SFP модулях:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Кроме общей информации о длине волны и серийном номере порадовали значения мощности оптического приемо-передатчика - фактически данный коммутатор. в крайних случаях, можно использовать в качестве измерителя мощности, при условии отсутствия под рукой требуемого прибора.

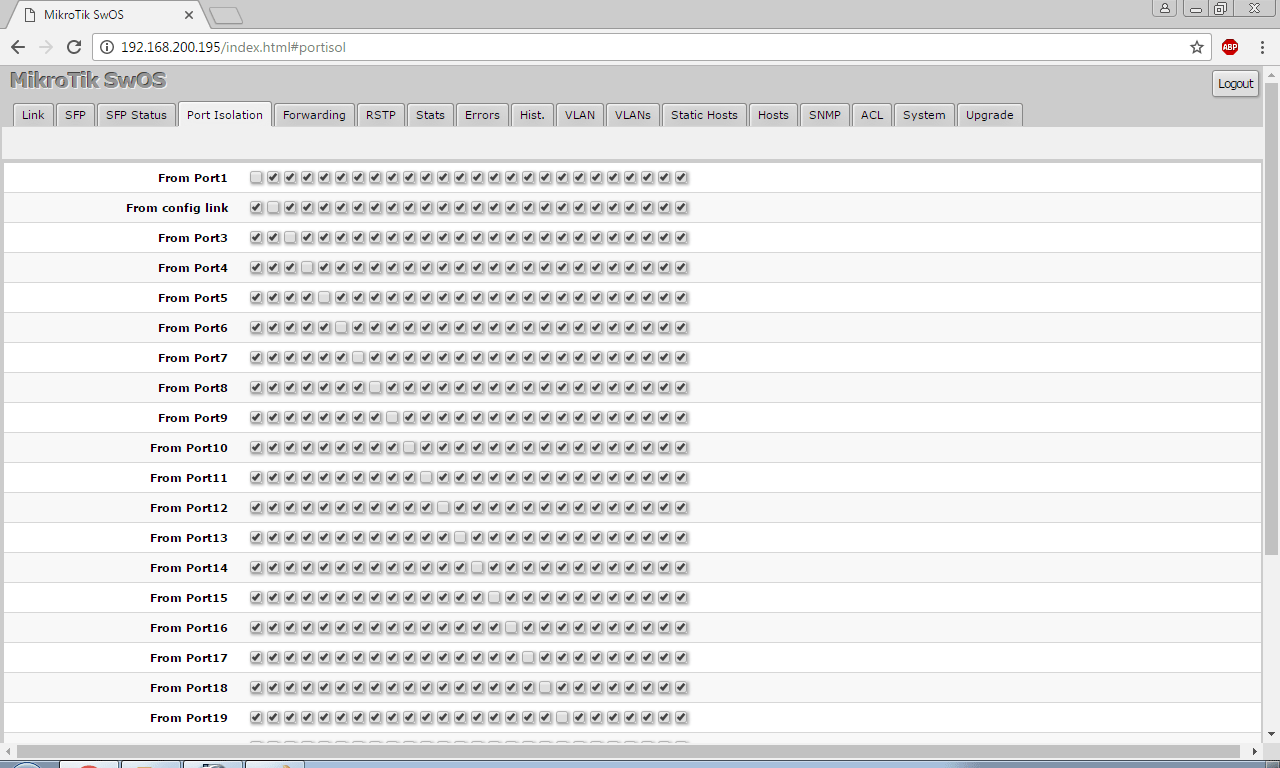

На следующей вкладке, с говорящим названием «Port isolation», можно настроить соответственно программную изоляцию портов:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Интерфейс данной вкладки бесспорно прост донельзя, но это совсем не значит, что процесс настройки также упрощен. На деле при необходимости специфических конфигураций изоляции приходится долго и нудно снимать/ставить нужные галочки, а перепутав порты, время для настройки неприлично увеличивается.

На следующей вкладке настраивается, при необходимости, перенаправление трафика и зеркалирование портов:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

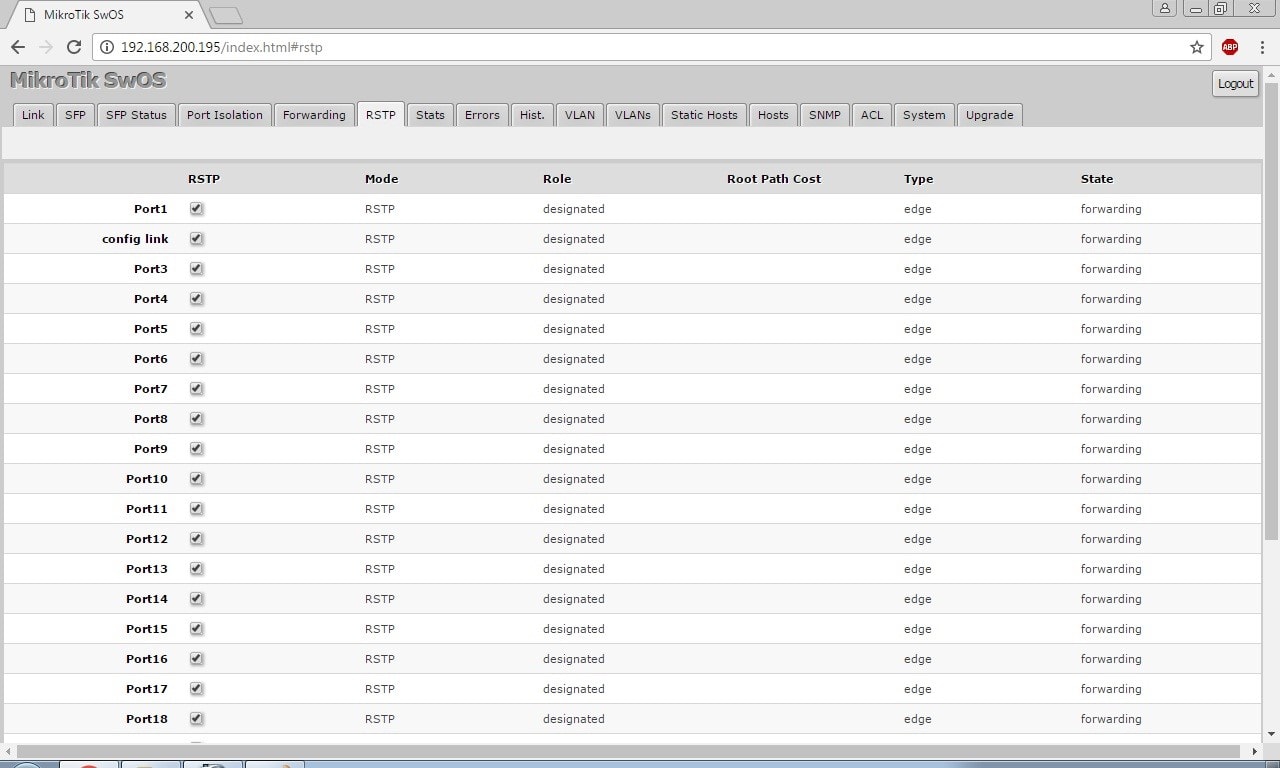

На вкладке «RSTP» производится активация/деактивация данного протокола и отслеживается его статус по каждому порту:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Вкладки «Stats», «Errors» и «Hist.» - набор значений, отображающих соответственно числовые показатели работы интерфейсов коммутатора: скорость, количество пакетов, количество ошибочных пакетов и прочее:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

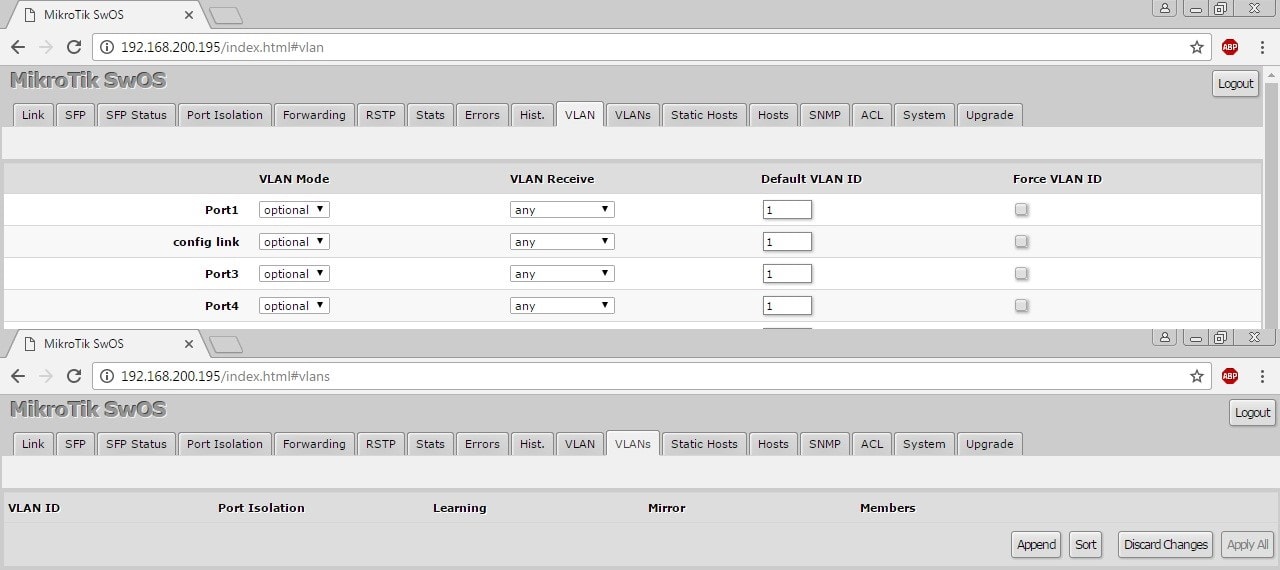

На вкладках «VLAN» и «VLANs» производится управление и мониторинг виртуальными сетями:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

Обзор Cloud Smart Switch CSS326-24G-2S+RM

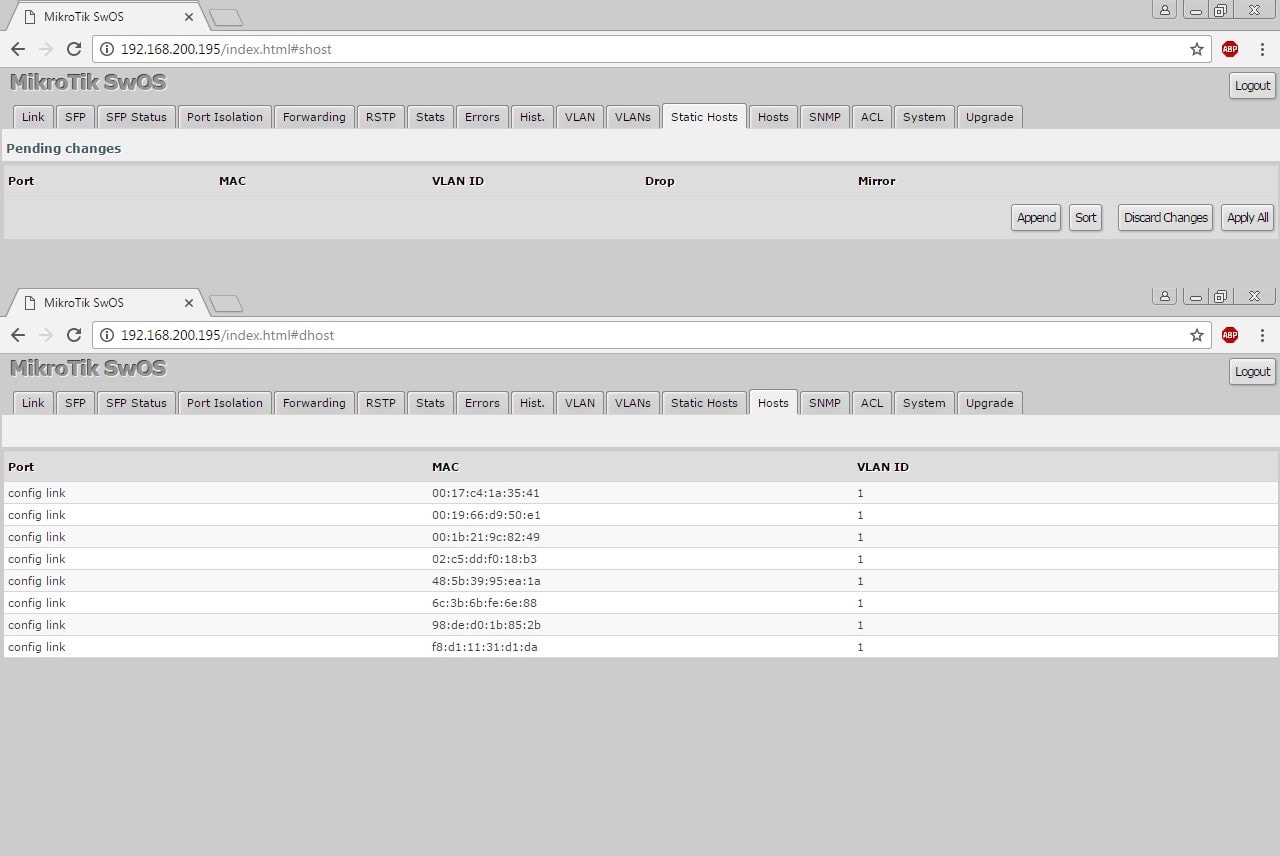

На вкладке «Static hosts» настраивается список статических MAC-адресов, а на вкладке «Hosts» отображается список MAC-адресов по портам и вланам:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

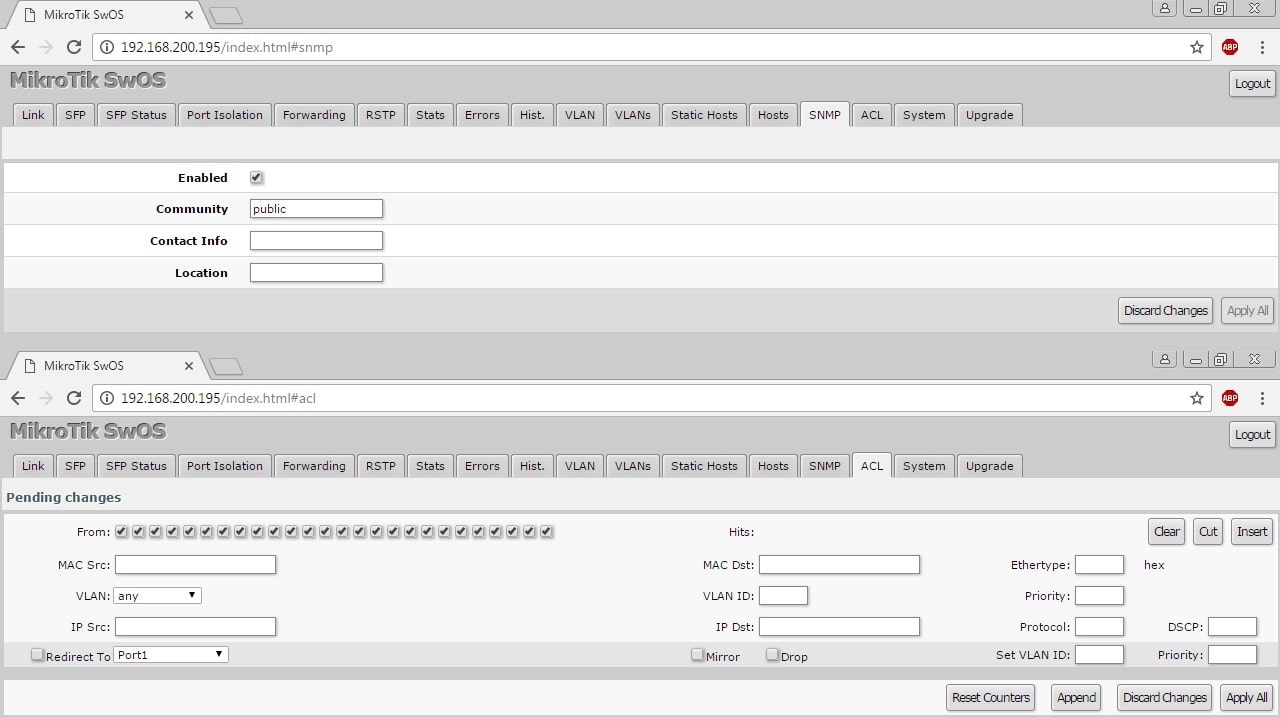

На следующих двух вкладках активируется и настраивается SNMP и права контроля доступа:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

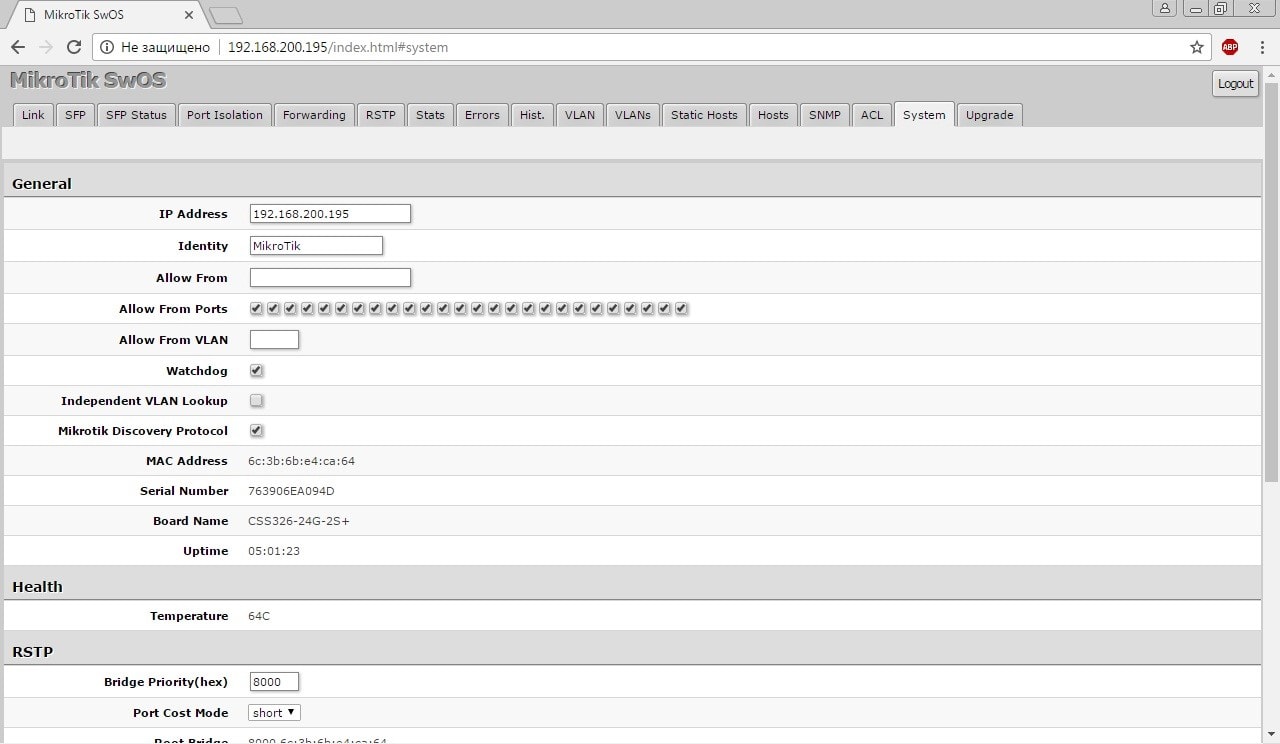

Вкладка «System» содержит также приличное количество необходимой информации и настроек: IP адрес, имя устройства, права доступа в интерфейс конфигурации, температура процессора, пароль администратора, сброс и восстановление настроек и прочее:

Обзор Cloud Smart Switch CSS326-24G-2S+RM

На последней вкладке «Upgrade», которая нами даже использовалась, располагается интерфейс обновления ПО коммутатора.
