Оборудование для создания беспроводных каналов по типу точка-точка

Наверное никто не будет спорить, что сегодня, использование беспроводных каналов связи на средние и дальние расстояния, более экономически выгодно, чем прокладка кабеля. И лишним тому подтверждением, является широкий ассортимент беспроводных устройств этого класса, представленный практически во всех специализированных магазинах. Однако, не всегда пользователь может правильно выбрать необходимое именно ему оборудование, и зачастую приобретает заведомо превосходящие по требованиям точки доступа, тем самым тратя лишние средства, или же на оборот, “выкидывает” деньги на устройства, которые в итоге не могут обеспечить должного решения его задач.

Именно поэтому, мы сегодня постараемся рассмотреть несколько конкретных примеров создания беспроводных каналов связи с использованием того или иного оборудования от разных производителей. Подходящих как для решения самых простых повседневных задач, так и для создания магистральных каналов индустриального уровня.

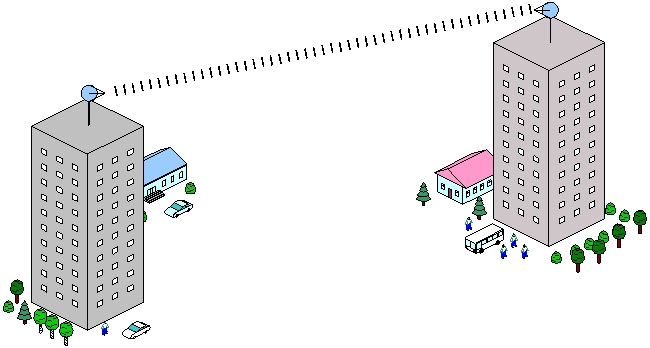

Схема связи

Будем идти от простого к сложному, поэтому начнем с самой простой, но довольно распространенной задачи, когда на расстояние от нескольких сот метров до 1-2 километров, необходимо “пробросить” сеть. Чаще всего, это связано с тем, что необходимо провести Интернет в какую либо удаленную точку. И в этом случае, когда не требуются большая ширина беспроводного канала и высокая пропускная способность, оптимальнее всего взять за основу, не дорогое оборудование, использующее стандарты беспроводной связи IEEE 802.11b/g и работающее в частотном диапазоне 2.4GHz.

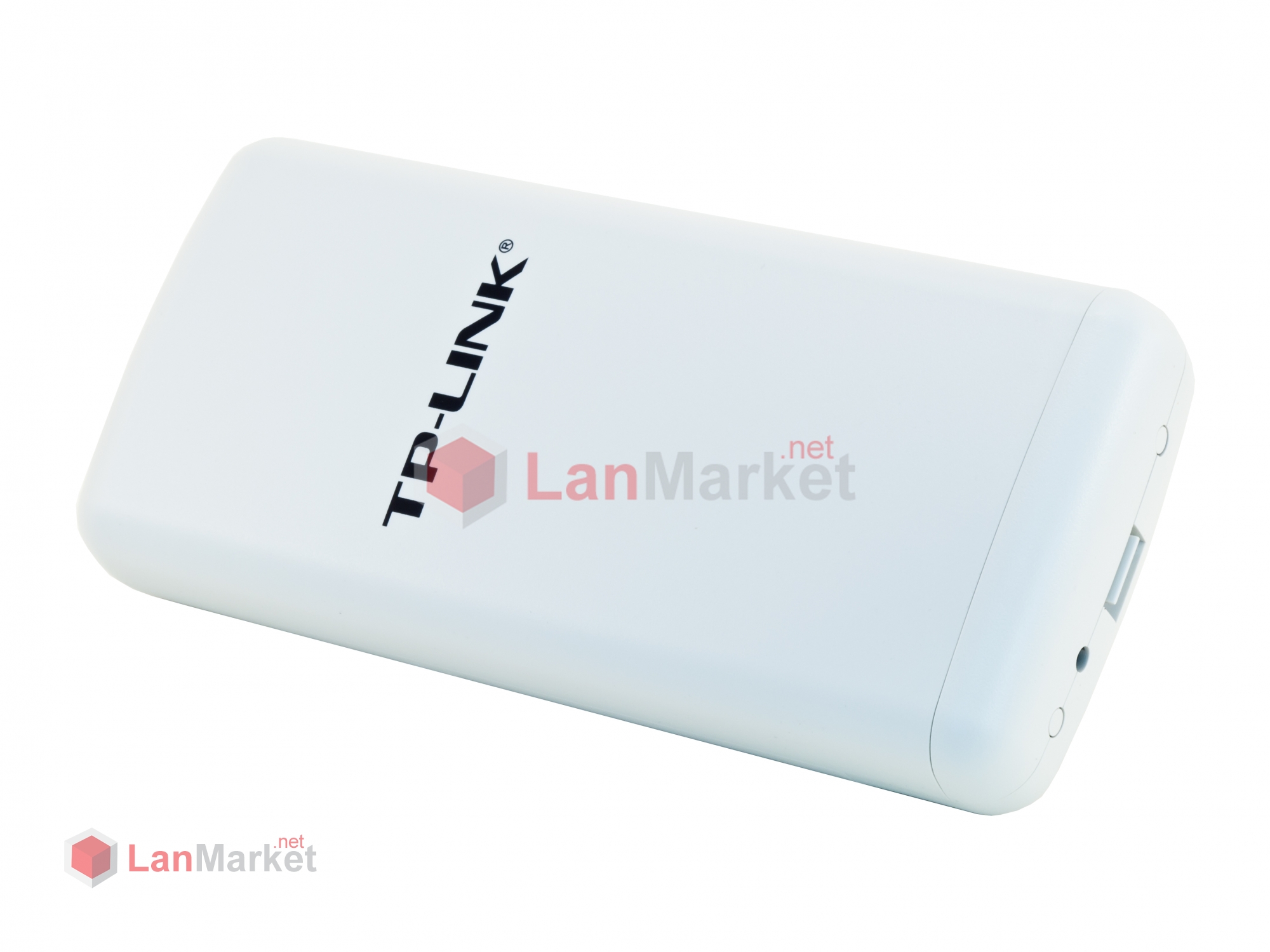

Например модель TL-WA5210G от компании TP-Link. Основным и самым главным преимуществом этой модели, является его относительно не высокая стоимость при довольно не плохих технических характеристиках. С ее помощью можно без труда установить соединение со скоростью до 54Mbit/s, что может обеспечить реальную скорость передачи данных, до 20Mbit/s, на расстояние до 2км без потери скорости в условиях прямой видимости. Расстояние может быть и в трое больше, однако в ущерб пропускной способности.

 TL-WA5210G

А теперь поднимем планку, и предположим, что нам нужна немного большая пропускная способность и на более дальнее расстояние. Тут нам надо уже подбирать оборудование работающее со стандартом беспроводной связи IEEE 802.11n. И лучшим образцом такого оборудования, по праву являются модели семейства NanoStation от компании Ubiquiti Networks, например, NanoStation M2.

Поддержка стандарта IEEE 802.11n, технологии MIMO2x2 и собственной технологии Ubiquiti AirMAX, позволяют создавать на базе этих устройств беспроводные каналы связи со скоростью соединения в 150Mbit/s, на расстояния от 5 до 15км в условиях прямой видимости. Это прекрасный образец инженерной мысли, ставший бестселлером среди продуктов подобного класса. Наиболее часто, его используют для создания индивидуальных беспроводных соединений по типу точка-точка, в тех местах, где необходимо обеспечить довольно высокую пропускную способность на достаточном удалении.

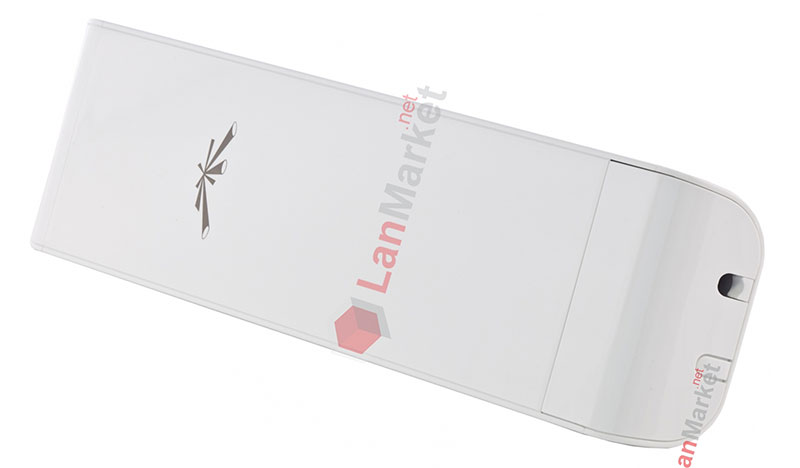

NanoStation M2

Но есть еще один нюанс, про который просто нельзя не сказать, связан он с использованием частот, находящихся в общественном пользовании, к которым относится диапазон 2.4GHz. Так в густонаселенной местности, может случиться такая ситуация, что все частотные каналы в этом диапазоне будут заняты, и как следствие, просто не будет технической возможности добиться уверенного и качественного соединения на этих частотах. Тут на помощь может прийти оборудование, работающее в другом частотном диапазоне, например - 5GHz. Который более свободный от помех в данное время.

Почти все производители имеют в своем модельном ряду, сравнимые по характеристикам модели, однако работающие в разных частотных диапазонах. Так, в данном случае, если вы по каким либо причинам не сможете использовать оборудование 2.4GHz, Вы всегда можете взять 5GHz версию NanoStation M5.

Но не смотря на всю универсальность и популярность серии Ubiquiti NanoStation, ее возможности все таки ограничены. И в первую очередь скоростью и пропускной способностью канала связи созданного на ее базе. Которых может хватить для одного требовательного к этим параметрам пользователя или 2-3 менее требовательных “потребителей”. Но постоянно растущие потребности в широкополосных каналах связи, вызванные в первую очередь увеличивающимся количеством услуг, предоставляемых современными провайдерами (IPTV, IP телефония и т.д.), требуют все новых и более совершенных решений. Одним из которых является новейшая серия беспроводных точек доступа SXT от компании Mikrotik.

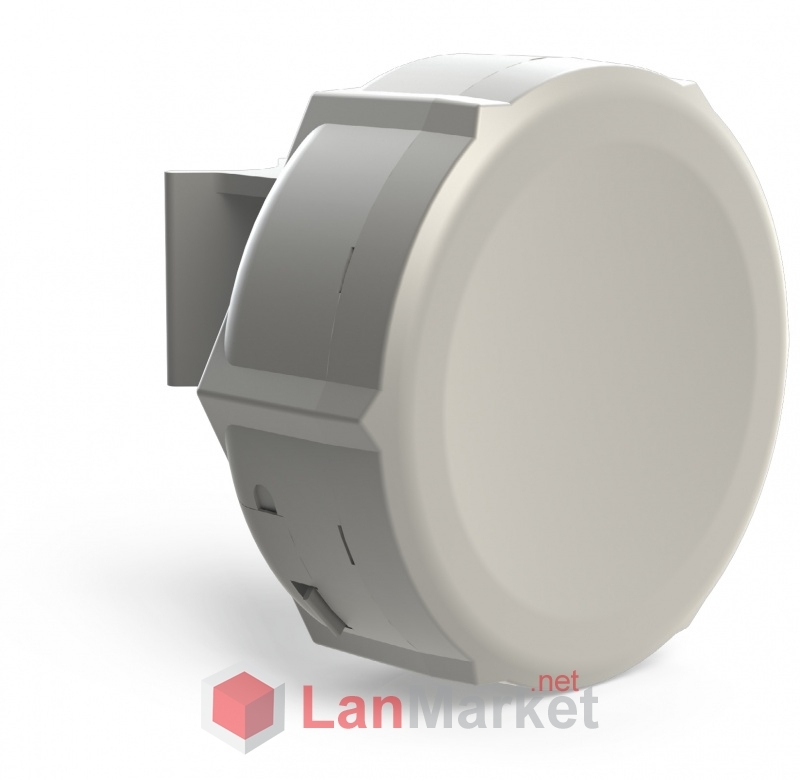

Так модель RouterBoard SXT G-2HnD, или ее аналог RouterBoard SXT G-5HnD (работающий в диапазоне частот 5GHz), благодаря двух канальному радиочастотному модулю и антенне с крайне высоким коэффициентом усиления, могут быть использованы для создания беспроводных каналов связи по типу точка-точка со скоростью соединения до 300Mbit/s. А гигабитный Ethernet порт в этой модели, больше не является “узким местом” по пути от беспроводного канала к обычному проводному.

RouterBoard SXT G-5HnD

Эти беспроводные точки доступа, используются даже некоторыми провайдерами, для обеспечения связью отдаленных многоквартирных домов, с не большим количеством абонентов.

Но все описанное выше, это только не большая часть задач, которые могут встать перед вами. Как же быть, в случае, когда нужно “преодолеть” гораздо большее расстояние? Скажем в 30км. Производители позаботились и об этом. Однако, сразу оговорюсь, что в этом случае, придется приобретать еще и дополнительную антенну, что бы обеспечить уверенный прием/передачу на такое расстояние.

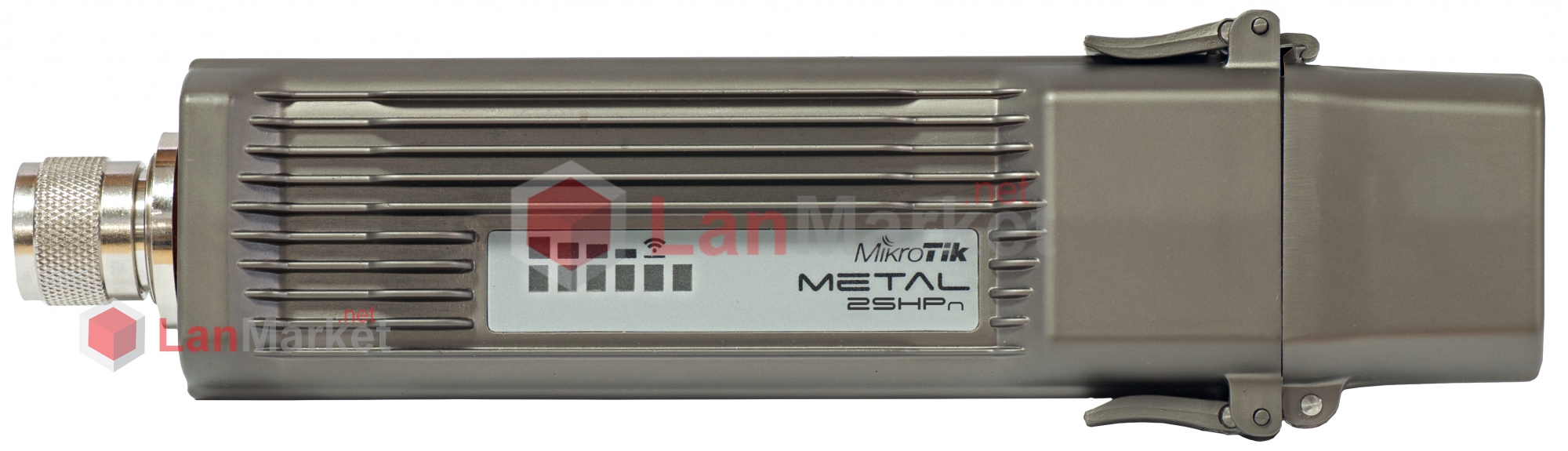

А говорю я о точках доступа с очень высокой выходной мощностью, больше 1W, а иногда и больше 1.5W. Например таких как RouterBoard Metal 2SHPn от компании Mikrotik. Ее выходная мощность составляет 1.6W, и предназначена она для работы с внешними антеннами, что в сочетании может дать вам возможность создания уверенного соединения на расстояния до 50км.

Metal 2SHPn

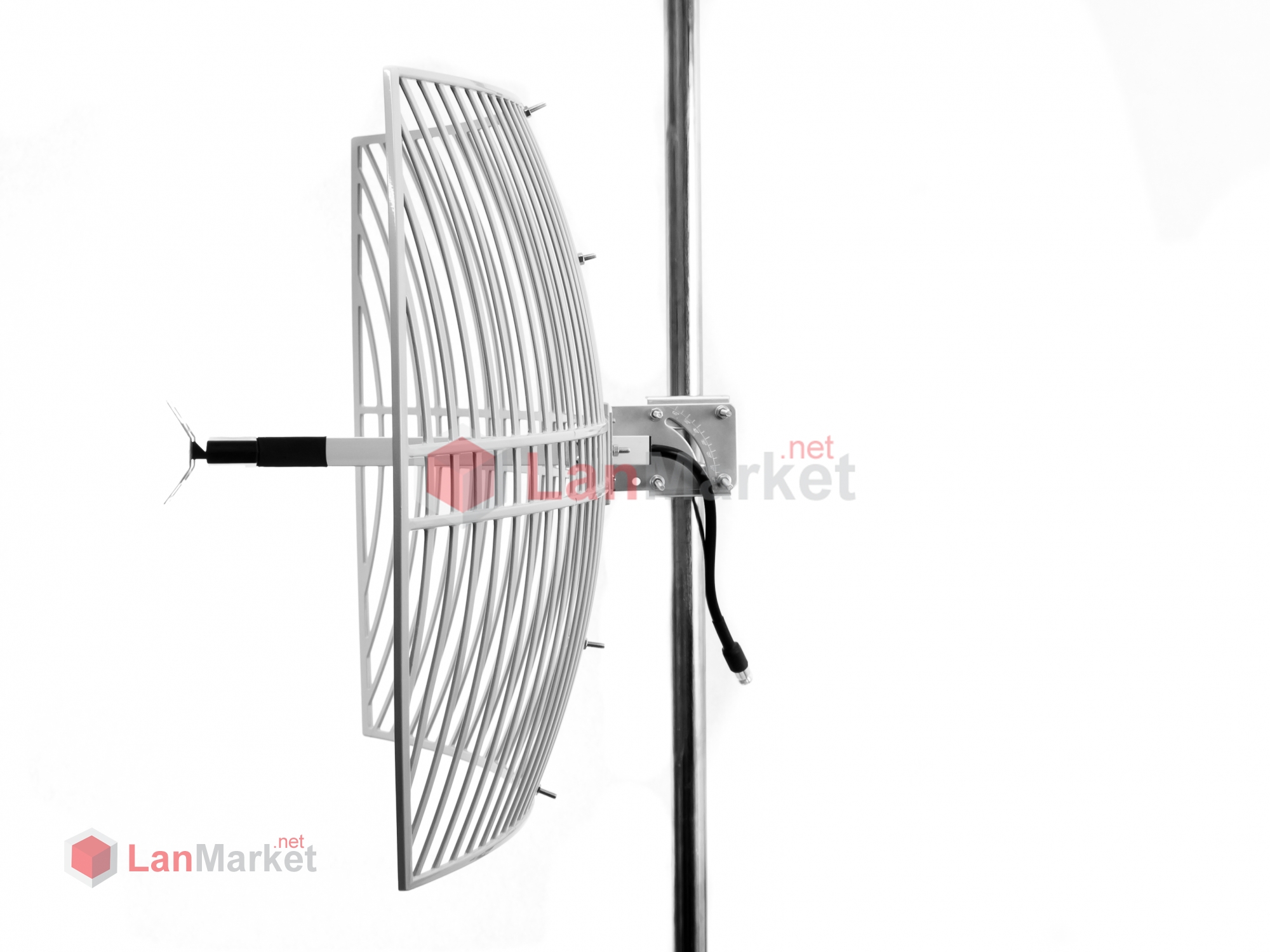

Антенну, конечно же нужно подбирать, так же как и точку доступа, в соответствии с потребностями и поставленной задачей. Мы оговорились о том, что в данной ситуации, главным условием для нас является максимальная дальность, поэтому и антенна нам понадобится направленная, с большим коэффициентом усиления. Например такая как Maximus Grid 24 (D-2400-9), у которой этот показатель равен 24dBi. С ее помощью, можно без труда организовать беспроводной канал связи на довольно большие расстояния.

Maximus Grid 24

Конечно, это не единственный вариант. Данную задачу, можно решить так же с помощью оборудования от компании Ubiquiti Networks. Так серия Bullet M2 в сочетании с антенной имеющей схожие характеристики, может дать такой же результат.

И как уже упоминалось, есть полные аналоги этих устройств, работающие в диапазоне частот 5GHz. RouterBoard Metal 5SHPn или Bullet M5 в связке с антенной предназначенной для работы на этих частотах, “перенесут” ваше соединение на другую, более свободную частоту и обеспечат его стабильность, в случае когда нет возможности работы на частотах 2.4GHz.

Кстати, учитывая всепогодное исполнение данного оборудования, оно так же станет прекрасным выбором, в случае подбора устройств для работы в сложных и даже суровых климатических условиях.

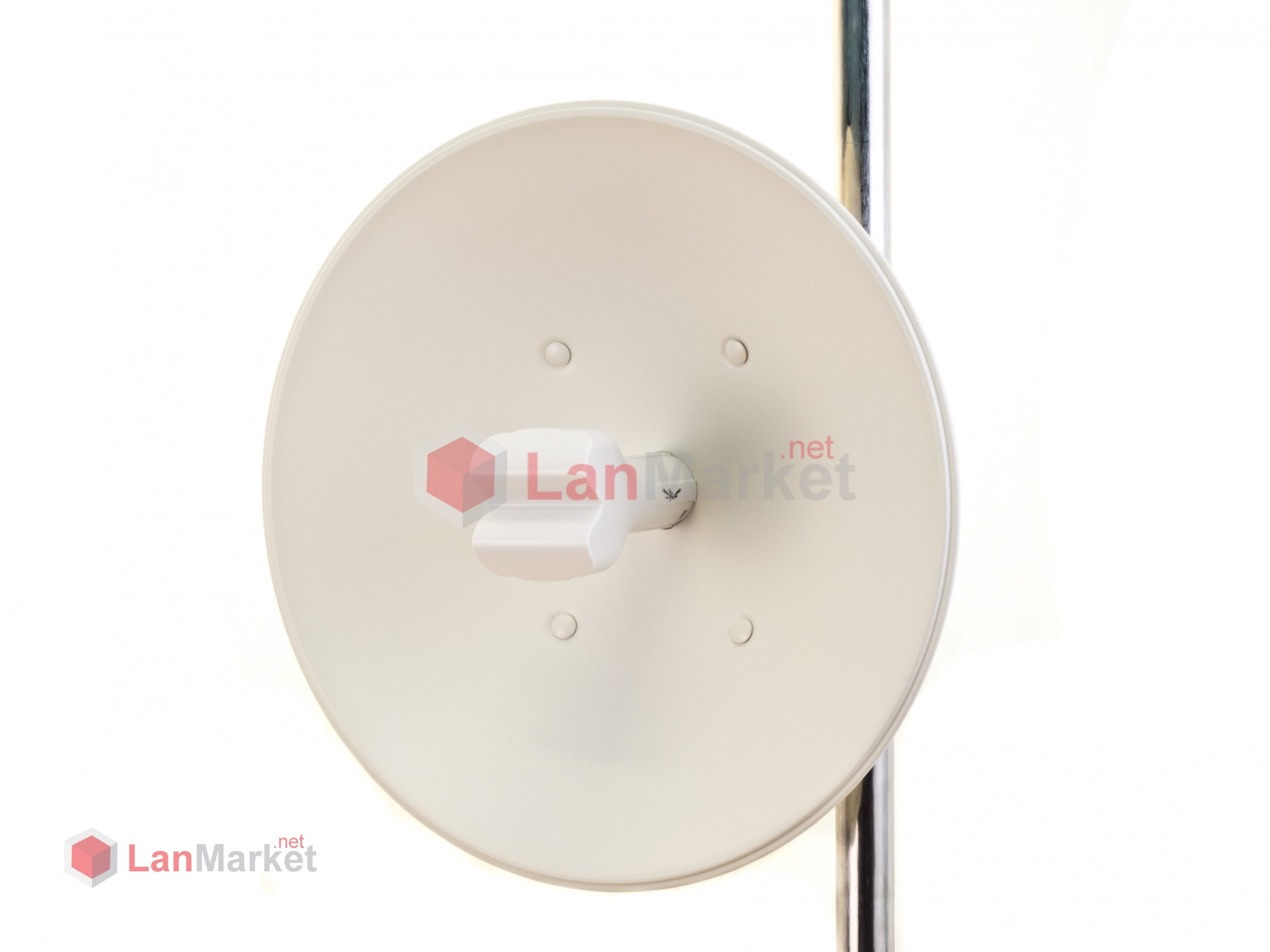

Но так как всевозможных задач и их решений может быть превеликое множество, то и этот список можно продолжать практически до бесконечности. Например, в случае когда вам не нужна сверх высокая дальность, но характеристик устройств описанных в самом начале вам не достаточно. Допустим, вам необходимо создать беспроводной канал связи на расстояние 15-20км с достаточной пропускной способностью, то тут вам на помощь, может прийти такое оборудование как NanoBridge M2, выпускаемое уже упомянутой компанией Ubiquiti Networks.

NanoBridge M2

Которое, к слову, выпускается в довольно широком ассортименте и может работать в некоторых, не доступных для устройств других производителей, частотных диапазонах. NanoBridge M3 - работает на частотах 3300-3700MHz, а NanoBridge M365 - на частотах 3650-3675MHz, есть и модель NanoBridge M9 с рабочей частотой в 900MHz. И это может в значительной степени увеличить возможности при проектировании беспроводных сетей и каналов связи.

Мы рассмотрели несколько довольно распространенных и популярных вариантов подбора беспроводного оборудования для создания соединений по типу точка-точка при решении наиболее часто встречающихся задач. И как видно, почти все они больше подходят для индивидуальных сетей или же для сетей с не большим числом абонентов. Но есть и решения для создания магистральных беспроводных каналов связи в масштабах провайдеров или крупных предприятий. Одним из таких устройств, является радиосистема AirFiber недавно предложенная компанией Ubiquiti Networks для решения самых сложных и требовательных к пропускной способности задач. Рабочий диапазон частот которой, расположен в пределах аж 24GHz, а пропускная способность составляет более 1.4Gbps при максимальной дальности действия около 13 км.



AirFiber

По тестам, проведенным нашими коллегами, заявленные производителем пропускная способность AirFiber была полностью подтверждена на дистанциях вплоть до 7км.

Но не всегда, провайдерам или крупным компаниям есть необходимость в такого рода оборудовании, да и частотный диапазон в 2.4GHz или 5GHz, более доступен и привычен многим пользователям. Поэтому большинство профессионалов предпочитают самостоятельно создавать устройства для осуществления своих замыслов по построению высокоскоростных беспроводных каналов связи. В первую очередь потому, что в этом случае, можно добиться большей гибкости всей системы.

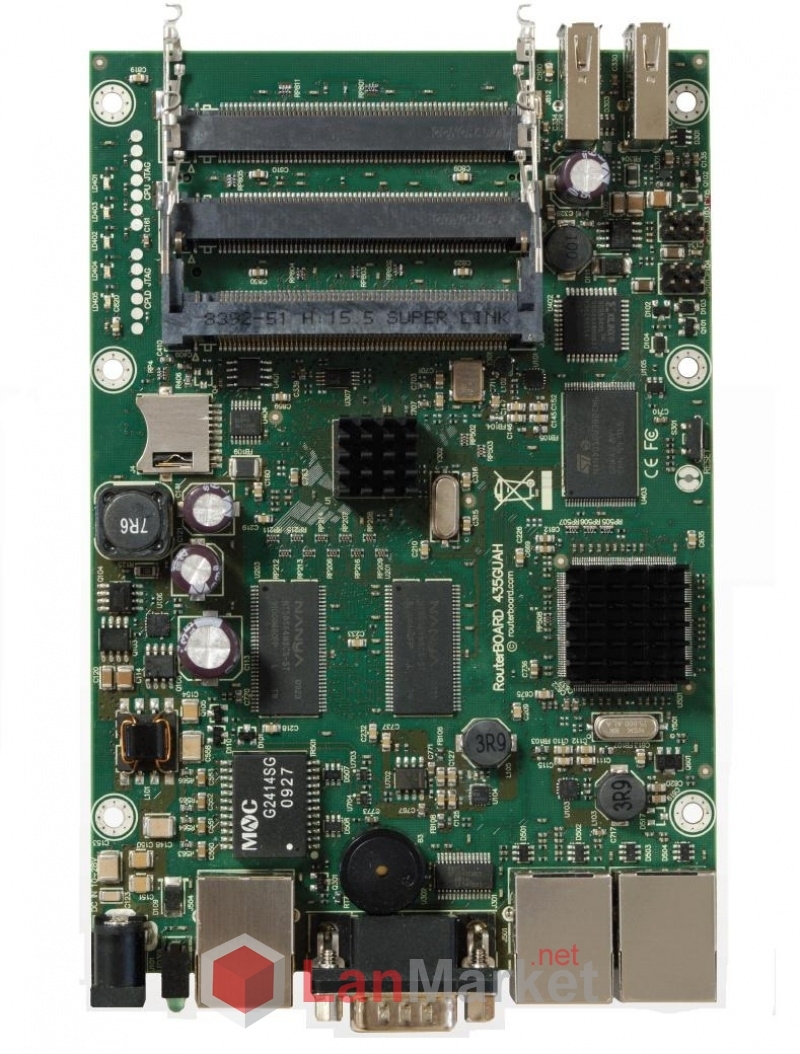

Так например, на базе материнской платы RouterBoard RB435G с установленными в нее двумя картами R5SHPn от этой же компании и с использованием внешней антенны JRC-32 DuplEX Precision производства компании Jirous. Возможно построение магистрального канала с огромной пропускной способностью и большой дальностью действия в частотном диапазоне 5HGz.

RouterBoard RB435G

Не мало важную роль в такого рода устройствах, которые вы можете собрать самостоятельно, играет возможность подбора всех отдельных компонентов в зависимости именно от ваших потребностей. А так же, возможность в полной мере использовать некоторые особенности не только оборудования, но и программного обеспечения. В частности, оборудование от компании Mikrotik, работает под управлением собственной сетевой операционной системы Mikrotik RouterOS, которая может использовать фирменный протокол Dual Nstream. Который за счет двух радтокарт, может разделить прием и передачу не разные частотные каналы, тем самым в двое увеличить пропускную способность беспроводного соединения. А отсутствие ограничений на скорость передачи данных и дальность установления связи, в этом протоколе, позволяет еще и значительно повысить дальность таких каналов.

Ну что же, надеемся, что прочитав эту статью, вы будете более осознанно подходить к выбору беспроводного оборудования. И если у вас остались еще вопросы, то наши консультанты с удовольствием окажут вам квалифицированную помощь в подборе необходимого именно вам оборудования.
