Огляд базової станції Cambium Networks ePMP 1000 GPS Sync

Відносно нещодавно з'явившись на Українському ринку, обладнання для створення бездротових мереж широкосмугового доступу серії ePMP від компанії Cambium Networks вже встигло знайти досить заслужену популярність. Даним оглядом, ми хочемо розпочати цілий цикл статей, присвячених пристроям цієї лінійки, який включатиме як оглядові публікації, так і ряд тестів і порівнянь з найближчими конкурентами.

А почнемо, ми звичайно ж з базової станції Cambium Networks ePMP 1000 GPS Sync , призначеної для швидкого розгортання бездротових мереж, що масштабуються, по топології точка-многоточка (PMP), що працюють у частотному діапазоні 5GHz з підтримкою технології множинного доступу з поділом за часом (TDMA).

Комплект поставки

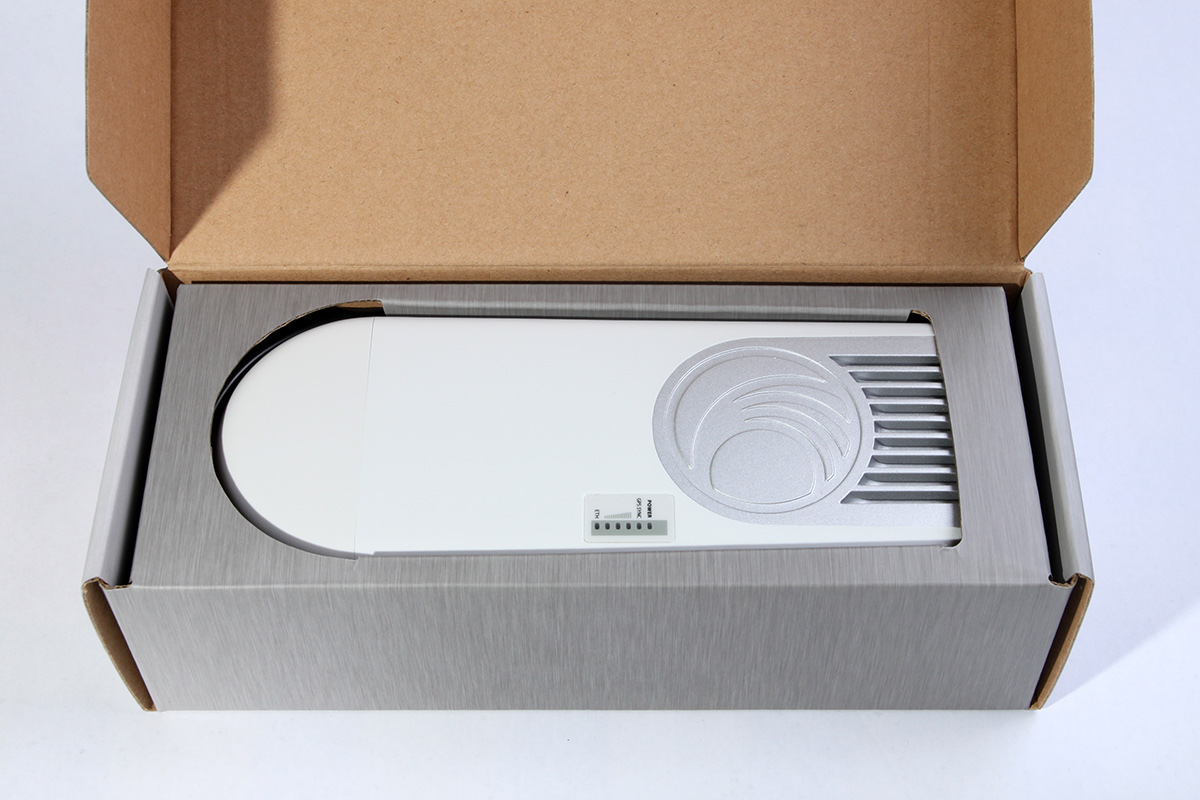

Все обладнання компанії Cambium Networks , і базова станція ePMP 1000 GPS Sync у тому числі, поставляється в досить якісному картонному впакуванні з додатковим пластиковим лотком, що утримує всі компоненти комплекту поставки всередині і не дозволяє їм переміщатися в процесі транспортування. Зменшуючи цим ризик їх ушкодження.

Сама картонна коробка має привабливий вигляд завдяки якісній кольоровій поліграфії. На ній зображено базову станцію, логотип компанії та вказано короткі її характеристики.

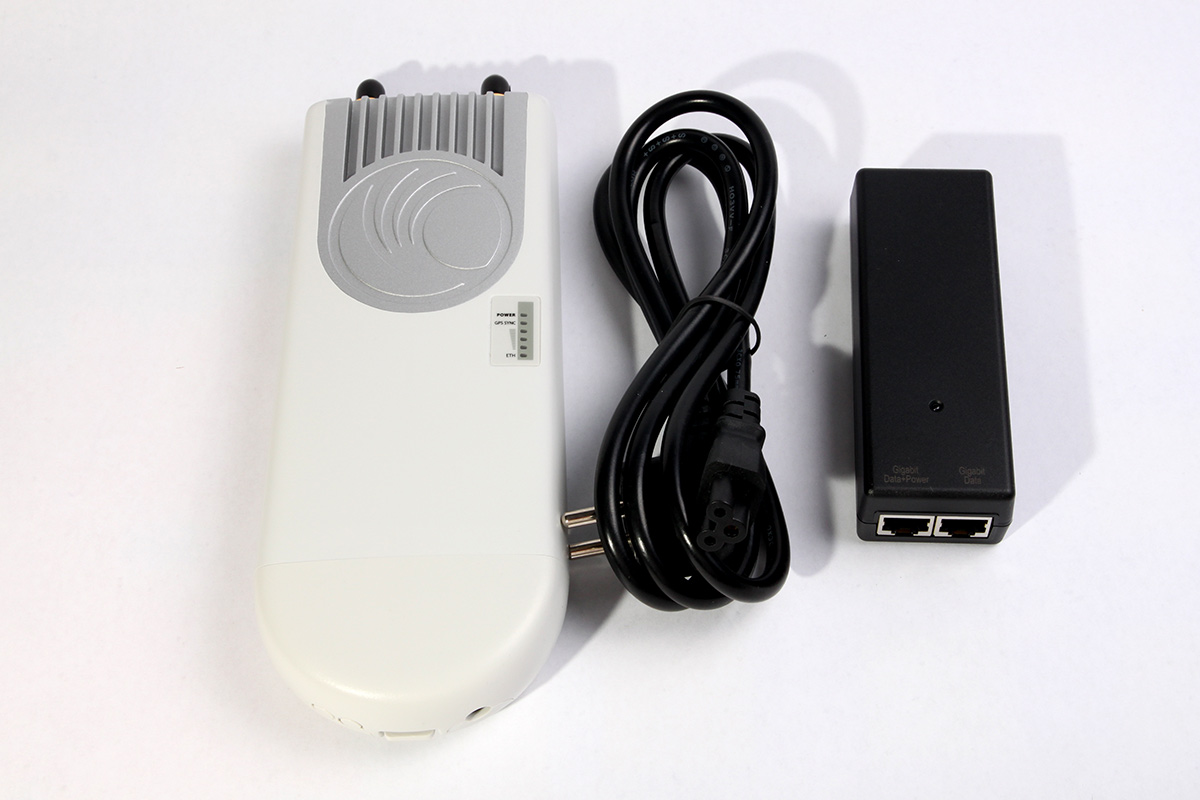

А ось сам комплект поставки, включає небагато. І окрім самої базової станції, ми можемо знайти в упаковці:

- PoE інжектор

- мережевий шнур живлення

Хоча при цьому, хочеться відзначити, що інжектор, що поставляється в комплекті з базовою станцією ePMP 1000 GPS Sync, PoE, розрахований для роботи з Gigabit Ethernet з'єднаннями.

Жодних кріпильних матеріалів чи конструкцій, в комплекті немає, оскільки виробник передбачає використання цієї точки доступу, спільно з антенами Cambium Networks ePMP 5GHz Sector Antenna. Конструкція яких передбачає можливість кріплення базової станції безпосередньо на корпус антени.

Зовнішній вигляд та інтерфейси ePMP 1000 GPS Sync

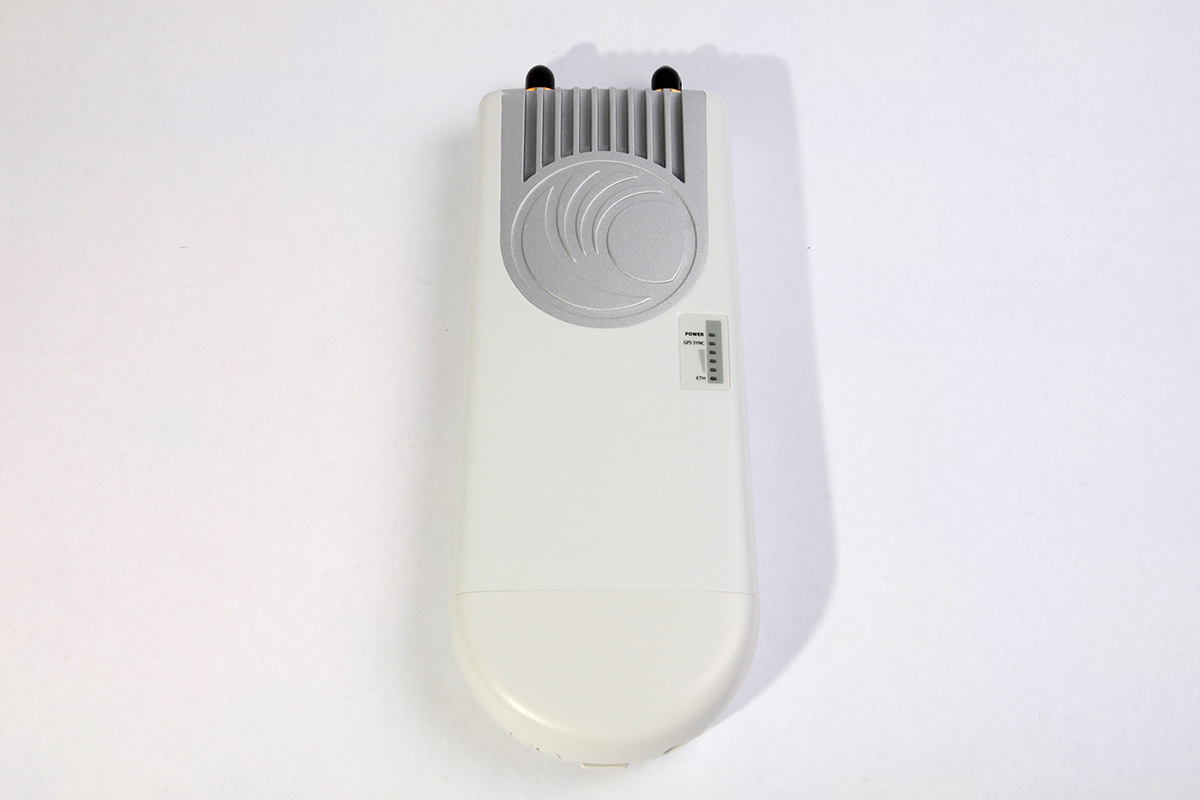

Зовні, ePMP 1000 GPS Sync, має досить стандартний вигляд, для таких пристроїв.

Прямокутний корпус точки доступу має закруглення в нижній частині, і практично весь, виконаний з сучасного, високоякісного пластику, здатного протистояти різним, у тому числі і несприятливим погодним умовам. А ось верхня частина, з логотипом копання - виконана з металу, і служить насамперед для покращення тепловідведення. Для цих же цілей на ній є додаткові ребра.

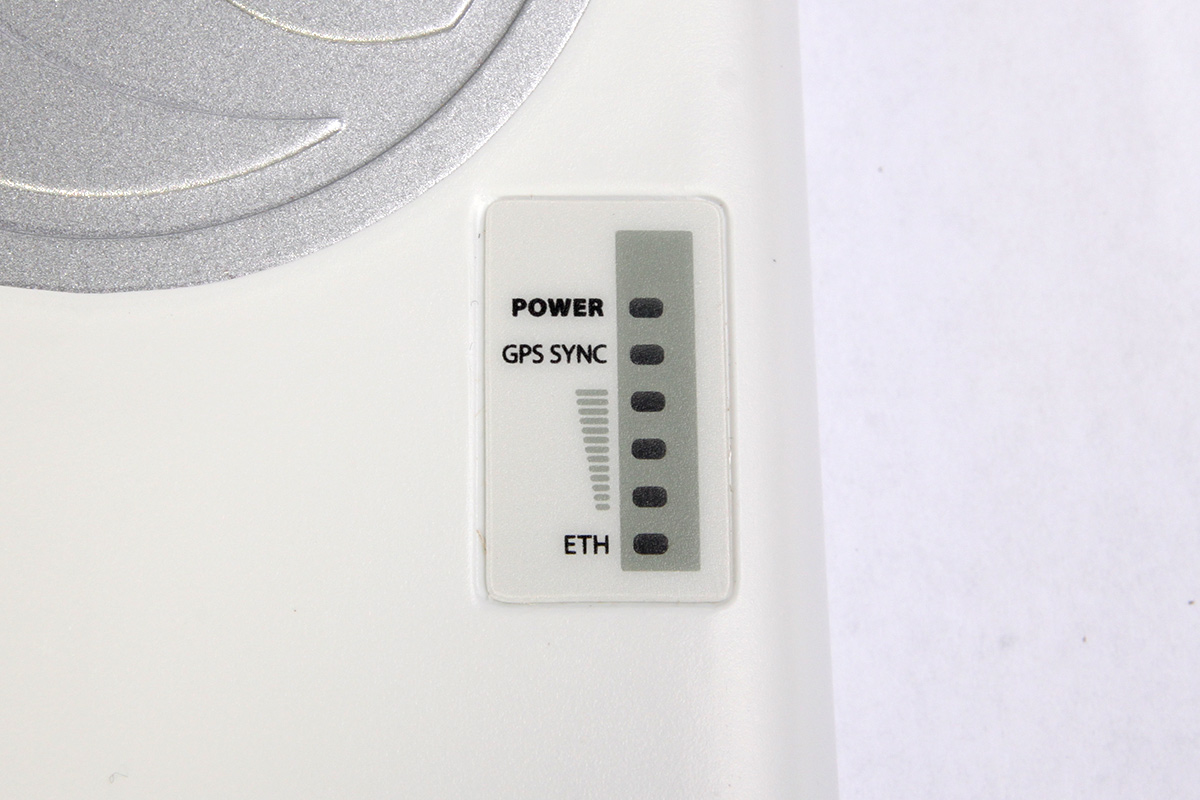

Тут же, на передній панелі, розташувався ряд світлодіодних індикаторів, що інформують про живлення пристрою, GPS синхронізації з іншими точками доступу базової станції, активність дротової мережі та рівень сигналу, бездротової мережі.

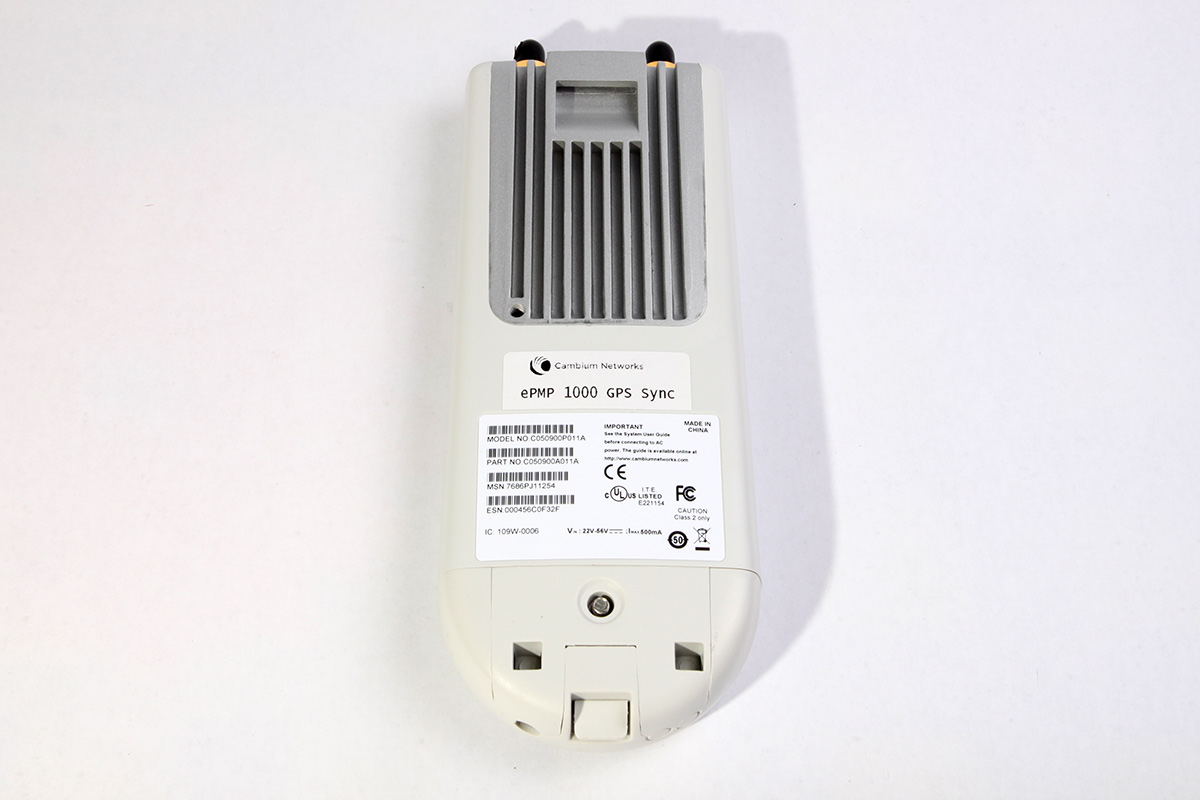

На задній панелі ePMP 1000 GPS Sync, також можна знайти радіаторну решітку, і етикетки з інформацією про пристрій, його серійним номером, MAC адресами дротового та бездротового інтерфейсів і т.д. Там же, знаходяться спеціальні кріплення, за допомогою яких точку доступу можна закріпити безпосередньо на корпусі секторної антени, у поєднанні з якою вона повинна працювати.

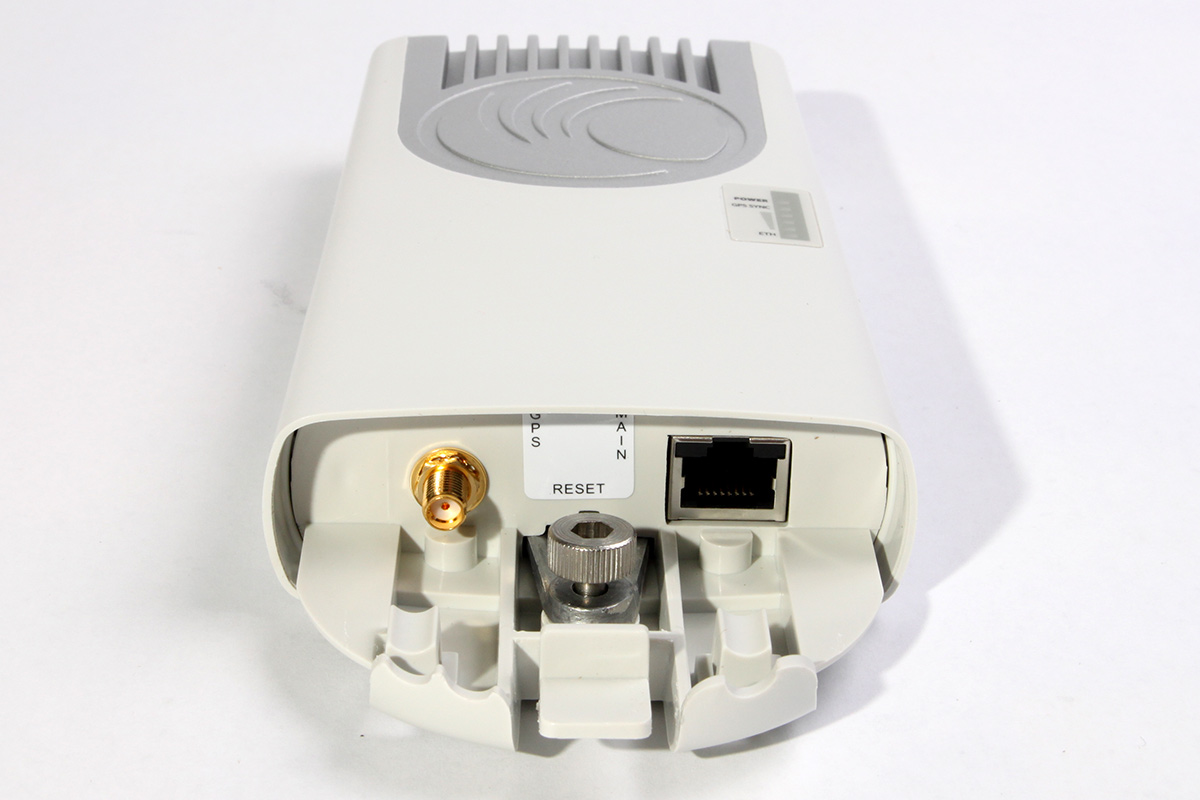

У нижній частині корпусу, під спеціальною кришкою, розташувався Ethernet порт, за допомогою якого базова станція підключається до провідних локальних мереж, а також отримує необхідне для роботи живлення за протоколом PoE. Тут же знаходяться кнопка скидання (Reset) і роз'єм для підключення зовнішньої GPS антени.

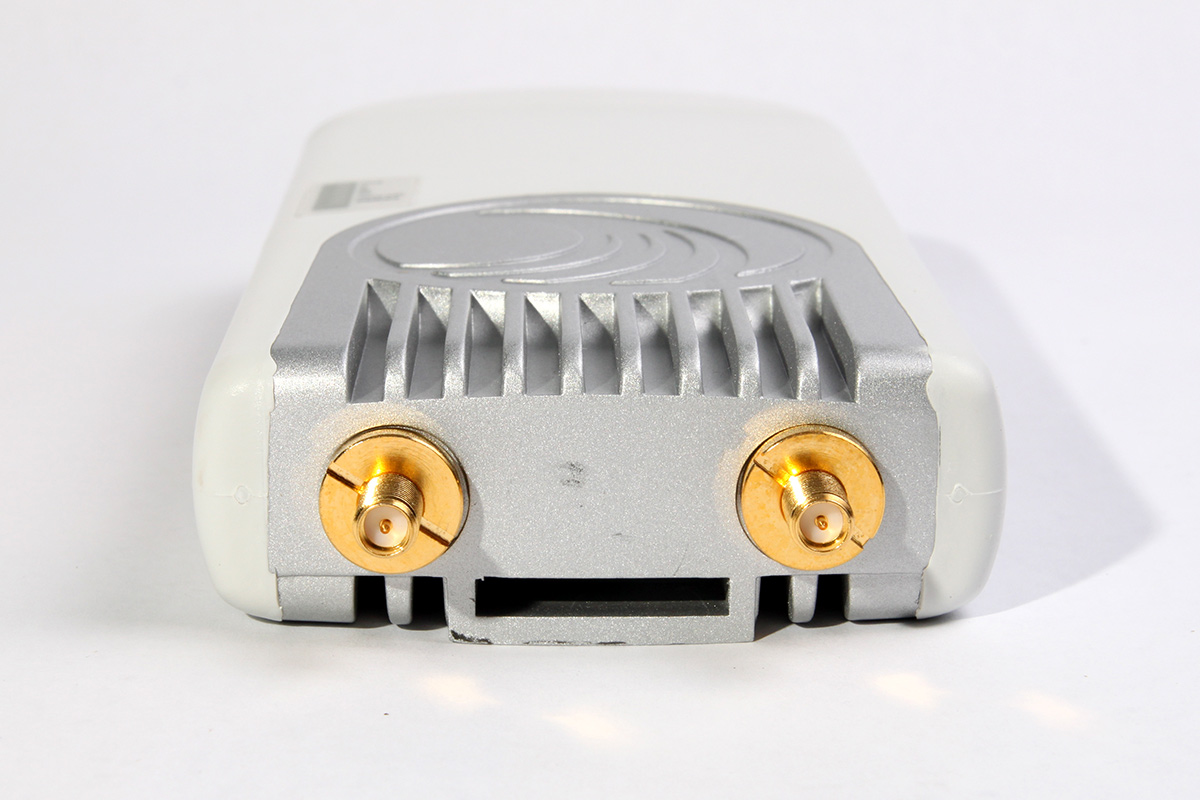

І як у більшості подібних пристроїв, верхню частину корпусу ePMP 1000 GPS Sync, вінчають два RP-SMA роз'єми, для підключення до зовнішньої антени.

Технічні характеристики та особливості Cambium ePMP 1000 GPS Sync

Технічні характеристики, якраз, одна з тих сторін усіх пристроїв лінійки ePMP від компанії Cambium Networks, яка робить це обладнання унікальним та конкурентоспроможним.

Як вже було сказано на самому початку, платформа ePMP, заснована на "фірмових" протоколах зв'язку та технології множинного доступу з поділом за часом (TDMA).

Базова станція ePMP 1000 GPS Sync побудована на базі сучасного мережевого процесора Qualcomm AR9350 і має 128MB оперативної пам'яті. Основним мережним портом, виступає 10/100/1000Mbit/s Gigabit Ethernet порт, з можливістю подачі живлення за протоколом PoE.

Бездротовий радіомодуль працює в частотному діапазоні 5150 – 5875MHz і має максимальну вихідну потужність у 23dBi. Підтримує технологію 2x2 MIMO та дуплексний метод TDD.

Вбудований GPS модуль має можливість підключення зовнішньої антени. А GPS синхронізація між декількома (зазвичай 3 або 4) точками доступу однієї базової станції в багатосекторній конфігурації дозволяє використовувати всього чотири частотних канали (з шириною 20MHz з інтервалом 5MHz), для забезпечення ефективної роботи, шляхом повторного, багаторазового використання одного і того ж каналу . Це значно заощаджує частотний ресурс та допускає використання обладнання Cambium Networks ePMP у місцях із високим завантаженням радіо-ефіру.

Таке поєднання дає можливість забезпечити зв'язком до 120 абонентів на кожен сектор базової станції при стабільно високій пропускній здатності до 180Mbit/s і на досить широкій території з радіусом до 20км.

Як і належить, сучасним мережевим пристроям базові станції ePMP 1000 GPS Sync підтримують всі сучасні мережеві протоколи, такі як IPv4, UDP, TCP, IP, ICMP, SSH, SNMPv2c, HTTPs, FTP і т.д. А безпека передачі даних у бездротовому каналі забезпечується за рахунок використання 128-бітного шифрування AES.

Пристрій має габарити 26,9 x11x7, 7см і вага - 520грам. Його корпус, спроектований таким чином, що кріплення точки доступу проводиться безпосередньо на корпус секторної антени. І сумісно з усіма секторними антенами серії ePMP 1000 5GHz Sector Antenna , що виробляються компанією Cambium Networks.

Одним словом, технічні характеристики Cambium Networks ePMP 1000 GPS Sync досить високі. Крім того, на сьогоднішній день, це найдоступніше обладнання професійного рівня з підтримкою технології TDMA і GPS синхронізацією.

Програмне забезпечення

Само собою зрозуміло, що для роботи досить сучасного апаратного забезпечення, з яким ми ознайомилися вище, необхідно так само сучасне та зручне програмне забезпечення. І на наш погляд, компанія Cambium Networks впоралася і з цим завданням. Хоча третій, більше відноситься до інструментів (Tools), проте це досить корисний режим (або функція), що дозволяє на початковому етапі налаштування, досить точно визначити завантаженість частотного діапазону.

Детальніше, налаштування як базової станції, включаючи режим GPS синхронізації, так і процедуру налаштування абонентської станції, ми опишемо в окремій статті, яку ви можете прочитати за цим посиланням .

А тут ми тільки скажемо, що весь процес налаштування досить простий і займає зовсім не багато часу, навіть з урахуванням розширених налаштувань.

Експлуатація та тести ePMP 1000 GPS Sync

Щоб переконатися у всіх можливостях та даних, заявлених виробником, ми провели цілу низку тестів, у тому числі порівняльних, використовуючи конфігурації обладнання різних виробників. Описати все в одній статті практично не можливо, тому з результатами цих тестів ви можете ознайомитися в наступних публікаціях:

- Тестування обладнання Cambium Networks ePMP у порівнянні з обладнанням Ubiquiti Network

- Тестування обладнання Cambium Networks ePMP у порівнянні з обладнанням Mikrotik

- Створення та тестування бездротового каналу точка-точка на базі абонентських станцій Cambium Networks ePMP 1000

Але забігаючи вперед, хочемо відзначити, що обладнання ePMP, і зокрема базова станція Cambium Networks ePMP 1000 GPS Sync, показало себе досить добре, і повністю підтвердила оголошені характеристики.

Підсумок

Підсумовуючи цей огляд, хочеться відзначити, що платформа ePMP від компанії Cambium Networks, дійсно є самодостатнім і досить потужним інструментом для розгортання бездротових мереж широкосмугового доступу, що масштабуються. Має досить високий потенціал та всі пристрої цієї серії, виконані з урахуванням вимог, що висуваються до професійного обладнання операторського класу.

Стабільно висока пропускна здатність у поєднанні з можливістю роботи з великою кількістю абонентів. Чи не висока вартість і низькі накладні витрати, навіть при розширенні мережі. Все це може стати прекрасним стимулом для компаній і операторів зв'язку, що розвиваються, при виборі обладнання.
