Точка доступу LHG 5 (RBLHG-5nD) Mikrotik

На черговому MUM 2016, що проходить у Словенії, була анонсована новинка RBLHG-5nD , що отримала скорочену назву LHG 5. Пристрій має футуристичний дизайн і поєднує досить цікаві інженерні рішення. LHG багато в чому нагадує Reflector SXT 25 та Reflector SXT 30 , що використовують рефлектор із сітки.

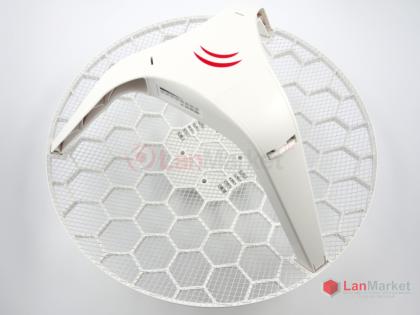

Унікальна сітчаста конструкція LHG 5

Подібні рішення досить давно використовуються у професійних рішеннях, приємно, що компанія Mikrotik розпочала впровадження цих рішень із найнижчого сегменту. Замість класичного цільного або гофрованого рефлектора LHG використовує рефлектор із металевої сітки. Довжина хвилі залежить від робочої частоти, тому крок сітки розрахований таким чином, щоб ефективно відображати радіохвилі і в той же час зберігати легкість конструкції.

Такий рефлектор відрізняється низькою вагою та гарною стійкістю до сильного вітру, що дозволяє створювати антени з великим розміром і, як наслідок, високим коефіцієнтом посилення без зниження стійкості конструкції. Класичні рішення схильні до впливу вітру – чим вища висота, на якій розміщується антена, і чим сильніший вітер, тим вищі вимоги до міцності конструкції та елементів кріплення. Таким чином, рефлектор із сітки додатково знижує вітрове навантаження та мінімізує небажані вібрації.

Технічні особливості RBLHG-5nD

Коефіцієнт посилення антени становить 24,5 дБі. Залежно від робочої частоти цей показник може коливатися в межах +/– 0,5 дБі. Найбільша ефективність виявляється на частотах 57-58 ГГц. Форма у вигляді кола є оптимальною для двополяризаційних антен, оскільки забезпечує однаковий коефіцієнт посилення горизонтальної та вертикальної поляризації. Максимальна вихідна потужність радіомодуля становить 300 мВт.

За сіткою міститься конструкція, що підтримує, у вигляді сот, виготовлена вона зі спеціального пластику і покликана забезпечити загальну жорсткість конструкції рефлектора. Сам випромінювач розташований у верхній частині антени та має 3 точки кріплення до рефлектора, що забезпечує додаткову жорсткість усієї конструкції. Така конструкція забезпечує кут спрямованості 7 градусів. При діаметрі 40 см, вага готової конструкції в зборі не перевищує 0,56 кг.

В основі пристрою лежить високорівневий чіп AR9344, що одночасно поєднує в собі центральний процесор (600 МГц) і радіомодуль. Третій рівень ліцензії RouterOS дозволяє конфігурувати RBLHG-5nD як CPE-клієнт або бездротовий мост Point-to-Point.

Сфера використання LHG 5 Mikrotik

Завдяки невисокій вартості, LHG 5 можна з упевненістю назвати одним із найкращих готових рішень для підключення віддалених клієнтів до базової станції провайдера, що працює в режимі PtMP. Великий коефіцієнт посилення і вузька спрямованість роблять LHG відмінним вибором для побудови бездротових мостів точка-точка початкового рівня великі відстані. В силу конструктивних особливостей міст з двох LHG 5 забезпечує велику стабільність і швидкість на далеких дистанціях.

Базова комплектація включає LHG 5, адаптер живлення, PoE-інжектор, елементи кріплення та клему для підключення заземлення.
