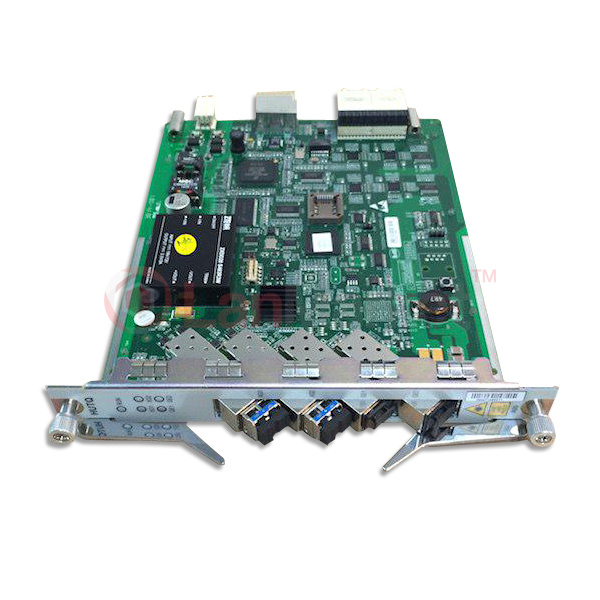

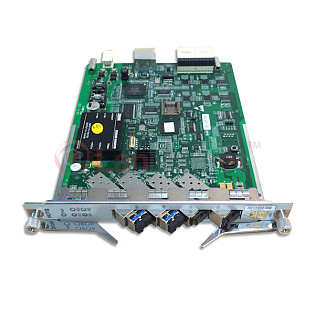

ZXA10 HUTQ ZTE

Под заказ
Код товара: 04548
Рейтинг 0/5
Цена пока неизвестна
Узнать цену
Краткое описание:
HUTQ - uplink плата для OLT коммутатора ZXA10 C300, 2x10Gbps SFP+ ports, 2x1000Mbps SFP ports, потребляемая мощность 15 Вт, в комплекте два двухволоконных модуля SFP.


Производитель: ZTE
Money
Отсрочка платежа
Money
Проверка и тестирование оборудования перед продажей
Consult
Профессиональные
консультанты-практики

Описание ZXA10 HUTQ

Модульный OLT коммутатор ZXA C300 от компании ZTE предоставляет огромный выбор плат, для установки в качестве uplink модулей. Но как правило выбор Uplink карты определенно зависит от количества необходимого трафики, что в свою очередь в основном определяется количеством абонентов подключаемых к коммутатору. Если на ранней стадии обычно хватает ulpink модулей с несколькими гигабитными портами, например карта GUSQ, то с развитием сети, так или иначе приходится обзаводится платами с портами 10G.

Особенности платы HUTQ

Из представленных на рынке плат которые обеспечивают доступ на скорости 10 Gbps можно выделить следующие платы: HUTQ, HUVQ, XUTQ, XUVQ, HUKQ. Стоит заметить что каждая плата по своему особенная, и справляется со своими специфическими задачами.

ZXA10 HUTQ это Uplink карта, которая обладает двумя портами SFP+, работающими на скорости 10Gbps, а также двумя гигабитными портами SFP. В стандартном комплекте поставляются только два модуля SFP, обычно это прямые двухволоконные модули, работающие на дистанции 10 либо 20 км. Конечно же возможна установка любых других модулей. Модули SFP+ в стандартной комплектации обычно не поставляются, но всегда лучше уточнить у менеджера в каком комплекте будет поставляться модуль.

Фронтальный вид ZXA10 HUTQ.jpg

На схеме видно что кроме оптических портов на плате также размещены светодиодные индикаторы, которые сообщают о режимах работы как самой платы так и модулей, ниже приведем таблицу индикации, в зависимости от состояния платы или оптических портов:

 Индикатор  Состояние  Описание
RUN             Светодиод выключен Карта отключена
Светодиод излучает зеленый цвет Самодиагностика карты завершается, но не удается получить данные с коммутационной и управляющей карты
Светодиод зеленого цвета, мигает нерегулярно
Карта загружает данные с коммутационной и управляющей карты или сервера управления сетью.
Светодиод зеленого цвета, медленно мигает (0,5 Гц) Карта работает правильно
Светодиод излучает красный цвет Неисправность аппаратного обеспечения
Светодиод красного цвета, медленно мигает (0,5 Гц) Карта вставлена в неправильный слот
Светодиод желтого  цвета, медленно мигает (0,5 Гц) Версия программного обеспечения карты не соответствует версии программного обеспечения коммутационной и управляющей карты. Автоматическое обновление не настроено на карте
XG1, XG2,
GE1, GE2

Зеленый светодиод не работает Не подключен оптический модуль или не установлено оптическое соединение
Зеленый светодиод включен Подключен оптический модуль, режим LINK
Зеленый светодиод мигает Оптический модуль отправляет и принимает данные, режим - Active

Отличие от других модулей

Плата HUTQ в некоторой степени имеет аналогичные возможности, по сравнению с другими платами, тем не менее существует ряд отличий, например от платы XUTQ ее отличием выступает наличие только двух портов 10G. Плата HUKQ отличается наличием не только 10G портов, но и также она обладает двумя портами 40G.
Конечно самой аналогичной моделью выступает плата HUVQ, количество и типы оптических интерфейсов у них абсолютно идентичные, а отличие состоит только в том что модуль HUVQ поддерживает работу портов SFP+ в режимах 10G/1G, и соответственно 1000Mbps/100Mbps для оптических портов SFP.

Характеристики ZXA10 HUTQ

Совместимость с OLT: ZTE ZXA10 C300
Тип платы расширения: Uplink плата
Тип модуля в станд. комплектации: Двухволоконный SFP, 10km
Uplink порты: 2 x 1000Mbps SFP,
2 x 10000 SFP+
Размеры: 197.75 mm × 25 mm × 225 mm
Вес: 0.42 Кг
Потребляемая мощность: 15 W
Файлы ZXA10 HUTQ
files
Спецификация
ZXA10_C300_Product_Introduction
