ZXA10 ETGH ZTE

Под заказ
Код товара: 13141
Рейтинг 0/5
44 632.50 грн.
(1650$)
В корзину шт
$1,650
Краткое описание:

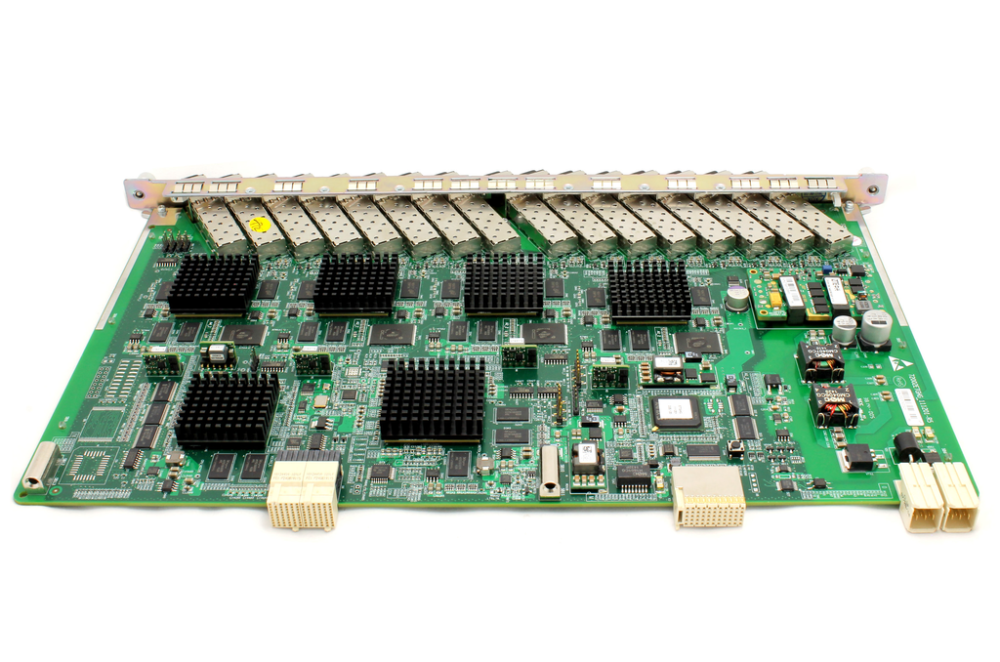

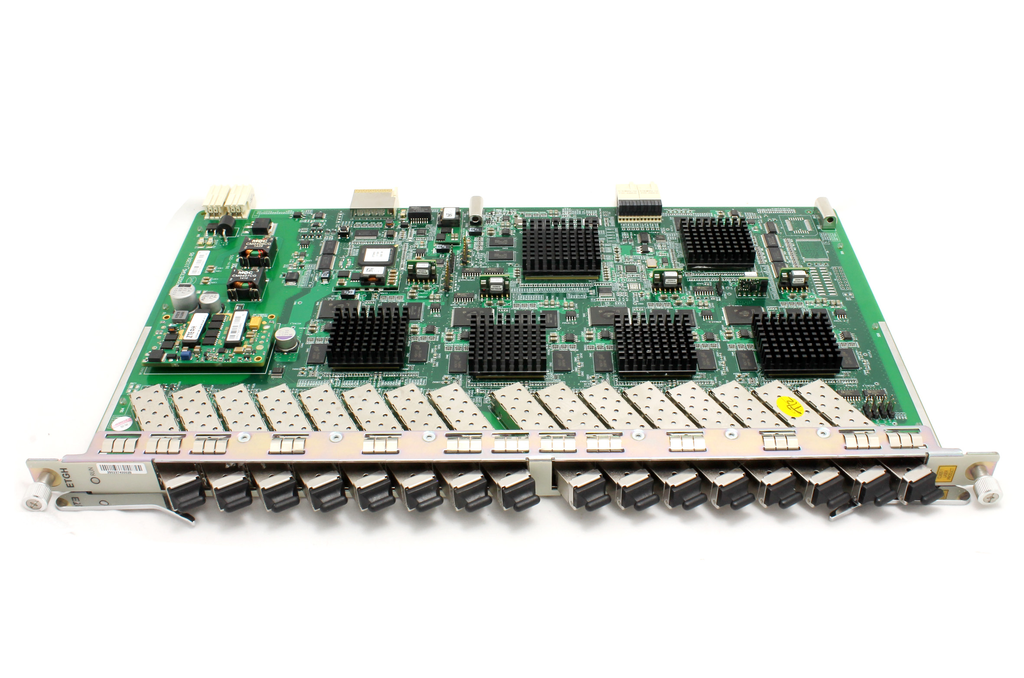

ZTE ZXA10 ETGH  - линейная плата, обеспеченная 16-тю оптическими интерфейсами GEPON. 16 x GEPON SFP SC, 1,25 Gbps, IEEE 802.3ah, к.в. 1:64, 20 км, hot swap, LED-индикатори, вес - 1.107 кг. Для шасси ZXA10 C320 и C300.


Производитель: ZTE
Money
Отсрочка платежа
Money
Проверка и тестирование оборудования перед продажей
Consult
Профессиональные
консультанты-практики

Описание ZXA10 ETGH

Линейная плата ETGH предназначена для увеличения количества абонентских устройств (ONT/ONU), подключаемых к оптическим линейным терминалам (OLT) компании ZTE, работающих на платформах C300 и С320.

Технические характеристики

Плата содержит 16 оптических портов для подключения абонентских устройств по интерфейсу EPON (GEPON) в соответствии со стандартом IEEE 802.3ah-2004. В каждый порт можно установить оптический приёмопередатчик (трансивер) SFP GEPON OLT PX20 (28dB) или SFP GEPON OLT PX20+ (33dB), осуществляющий прием/передачу данных с симметричной скоростью до 1,25 Гбит/с на расстояние до 20 км. В модулях используются лазеры с длинами волн 1490 нм (передача) и 1310 нм (прием). Коэффициент деления каждого порта 1:64.

Модуль PON MAC

Модуль контроля доступа к среде пассивной оптической сети (PON MAC) выполняет следующие функции:

- формирование/расформирование кадров;

- взаимодействие ONU с OLT по протоколу управления многоточечным обменом (MPCP);

- организацию порта MAC для широковещательной передачи единственной копии (SCB);

- динамическое распределение пропускной способности (DBA);

- автоматическое обнаружение, регистрацию и удаленное тестирование абонентских устройств (ONU);

- шифрование данных при помощи тройного завихрения (AES-128);

- прямое исправление ошибок (FEC);

- администрирование и обслуживание в процессе эксплуатации;

- поддержку аварийной сигнализации между OLT и ONU;

- формирование статистики (количество принятых/переданных пакетов, обнаруженных ошибок и т.п.).

Модуль обработки

Обеспечение абонентов требуемыми сервисами и услугами осуществляется модулем обработки. Модуль обработки обеспечивает требуемое качество услуг (QoS) в соответствии с соглашением об уровне сервиса (SLA) в зависимости от текущего состояния пользовательских запросов. В число его функций входит:

- пересылка услуг между виртуальными локальными сетями (VLAN) в режиме моста;

- настройка, маркировка и перемаркировка приоритетов (ToS/DSCP mapping);

- классификация трафика и составление списка контроля доступом (ACL);

- составление очередей, обеспечение необходимой полосы пропускания для пользовательских услуг по восходящим и нисходящим линиям;

- обеспечение многоадресной передачи для выполнения широковещательных запросов SCB на уровне ONU.

Общая настройка платы, управление модулями PON MAC и обработки осуществляется с помощью модуля управления.

Модуль синхронизации

Модуль синхронизации обеспечивает синхронизацию модуля PON MAC, соответствии со стандартами G.8262, G.8264, G.781 и IEEE1588v2.

Связь платы ETGH с платформой ZXA10 обеспечивается тремя информационными шинами:

- шиной передачи данных, которая соединяет линейные платы с ядром коммутации системы;

- шиной управления, которая соединяет линейные платы с платой управления;

- шиной синхронизации, которая соединяет линейные платы с модулем синхронизации и обеспечивает общую синхронизацию системы.

Особенности

По своим техническим характеристикам плата ETGH аналогична плате ETGO. При этом она имеет удвоенное количество оптических портов (16 против 8) и может быть использована для построения как новых, так и для расширения существующих сетей без замены основного оборудования.

Линейная карта ETGH может быть установлена в любой слот платформы С300, С320, предназначенный для установки линейных плат интерфейсов EPON, GPON, P2P, 10GEPON, TDM с возможностью «горячей» замены и параллельной работы в системе с платами других типов (интерфейсов).

Комплектация

В стандартной комплектации плата ETGH поставляется с шестнадцатью оптическими GPON модулями Px20+, которые обладают чувствительностью оптического приемника -30 dBm, и способны обеспечить функционирование платы прямо из "коробки" без покупки дополнительных модулей.

Характеристики ZXA10 ETGH

Совместимость с OLT: ZTE ZXA10 C300,
ZTE ZXA10 C320
Тип платы расширения: Плата расширения GEPON
Количество PON портов: 16 x GEPON
Коэффициент ветвления: 1:64
Тип модуля в станд. комплектации: Px20+
Технология работы: GEPON
Возможность горячей замены модулей (Hot Swap): Да
Расстояние: 20км
Тип интерфейса: SC
