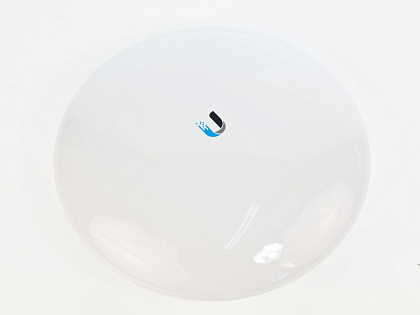

NanoBeam 5AC-19 (NBE-5AC-19) Ubiquiti Networks

В сетях такого типа клиентское оборудование создает беспроводной мост и подключается к базовой станции провайдера, работающей в режиме PtMP (Point to Multi Point). Как пример, это может быть подключение абонентов за городом, а также в горной или сельской местности. Кроме того, NanoBeam ac может быть использован для создания классического беспроводного моста по принципу Point-to-Point (точка-точка) между двумя сетями.

Технические характеристики и особенности NanoBeam 5AC-19

Сердцем устройства является мощный процессор Atheros MIPS 74Kc с тактовой частотой  720 МГц, в распоряжении которого находится целых 128 Мб оперативной памяти, которые позволяют достичь высокой производительности и реализовать все возможности, предоставляемые airOS 7.

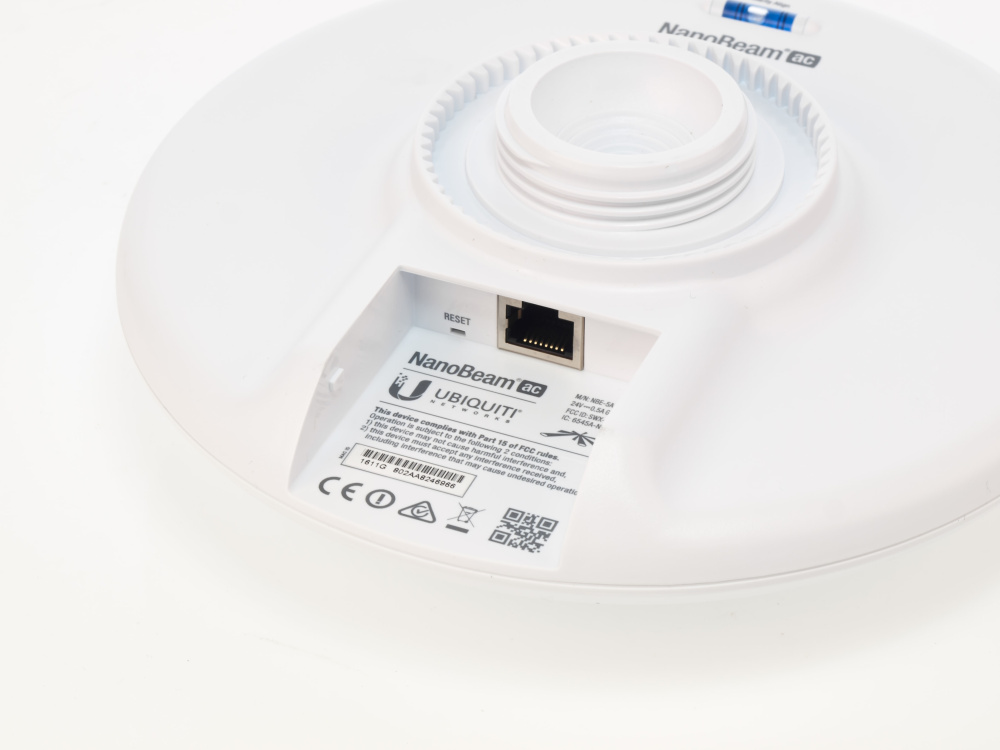

Рабочая частота устройства составляет 5150 - 5875 МГц (стандарты 802.11 ac/airMAX), что существенно повышает помехозащищенность беспроводного моста. В отличии от обычного airMAX с модуляцией 64QAM, новый airMAX ac обеспечивает плотную модуляцию 256QAM, которая на практике позволяет достичь реальной скорости в 450+ Мбит/сек. Для подключения к локальной сети, а также подачи питания PoE, используется один порт Ethernet со скоростью 10/100/1000 Мбит. Благодаря поддержке Passive PoE, NanoBeam может быть использован, как в паре с обычным адаптером (Gigabit PoE Adapter), входящим в комплектацию, так и с устройствами Ubiquiti Networks TOUGHSwitch PoE и Ubiquiti Networks EdgeRouter PoE.

Несмотря на свои компактные размеры, благодаря мощной аппаратной составляющей и специально спроектированной узконаправленной антенне с коэффициентом усиления 19 дБи, NanoBeam обеспечивает хорошую дальность и скорость с минимальными задержками. NanoBeam ac NBE-5AC-19 может применяться для создания мостов на расстояния 15+ км, со скоростью 450 Мбит/сек, что по совокупности характеристик приближает его к РРЛ, применяемых провайдерами.

Монтаж NBE-5AC-19

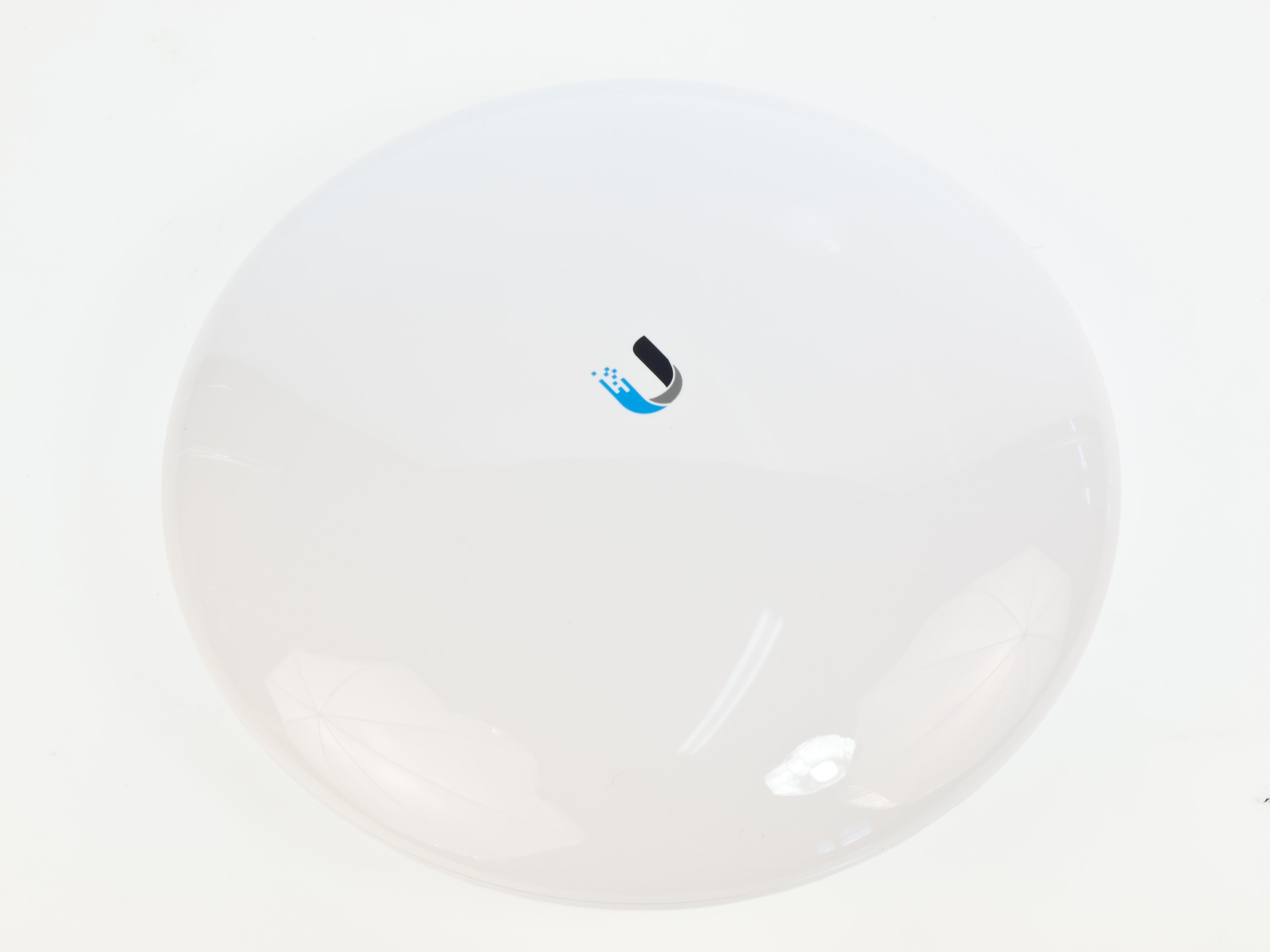

Корпус устройства изготовлен из высококачественного пластика, который защищает устройство не только от ультрафиолетового излучения, но и от пыли, влаги, ветра и прочих неблагоприятных атмосферных воздействий при температуре окружающей среды от -40 до +70 С.

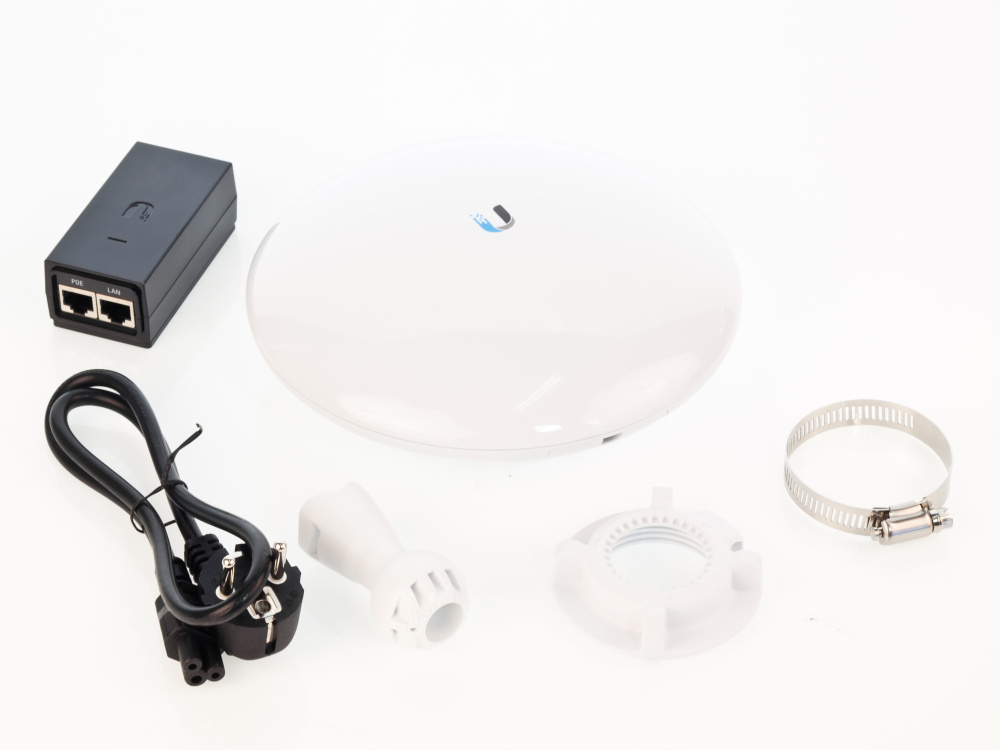

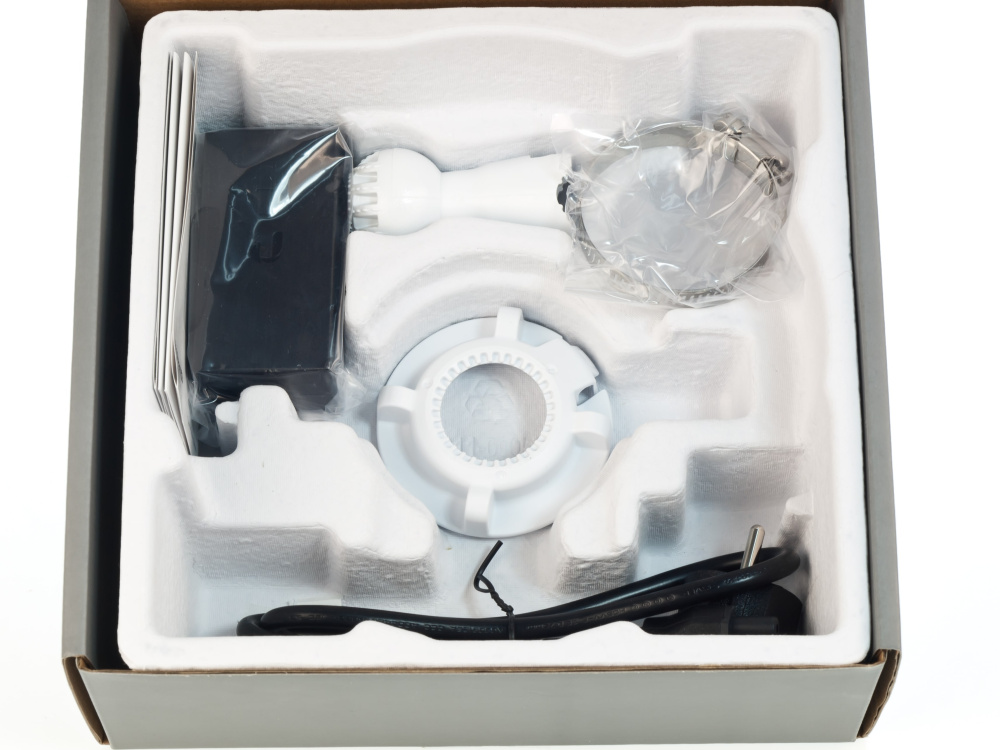

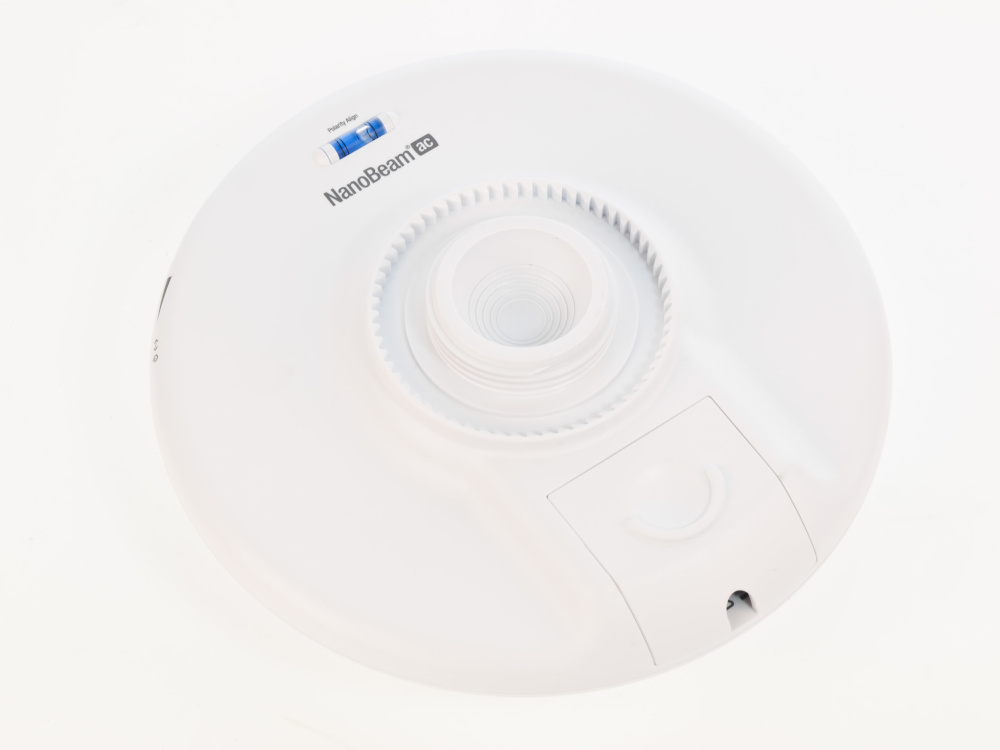

Помимо самого устройства, в комплекте имеется специальное крепление для монтажа на мачту, что существенно облегчает процесс монтажа. Крепление позволяет корректировать направленность антенны сразу по 2-м осям для произведения точной юстировки с целью получения максимального уровня и качества сигнала.

Обратите внимание! Максимальная выходная мощность передатчика составляет 26 дБм (400 мВт) при использовании модуляции 4x 16QAM (¾). При использовании модуляции 256QAM, мощность передатчика составляет 22 дБм (158 мВт).

В airOS 7 работа NBE-5AC-19 возможна только в режиме PtP.  При обновлении airOS до версии 7.1 будет добавлена поддержка работы в режиме PtMP, что еще больше расширит возможности по применению.
