Создание соединения точка-точка на базе Mikrotik SXT 5HPnD

16.11.2012
Поделиться в:

Особенности использование Mikrotik SXT 5HPnD. Часто возникают ситуации, когда нужно соединить сетью несколько точек, удаленных на расстояние 3-5 км (иногда даже меньше 0.5-2км). Но в любом случае, прокладка кабеля, даже на расстояние в 500 метров по открытой местности, сопряжена с довольно большими трудностями, не говоря уже о затратах на повторители, коммутаторы, да и сам кабель. Поэтому, самым разумным способом, будет создание беспроводного радиочастотного канала связи. Существует огромное разнообразие оборудования для осуществления задач подобного рода. И сегодня мы рассмотрим вариант построения такого соединения на базе беспроводных точек доступа Mikrotik SXT 5HPnD.

Для этого нам, само собой, потребуется два устройства SXT 5HPnD. Весь процесс, при этом, мы разобьем на несколько этапов:

  •  настройка базового устройства
  • настройка клиентского устройства
  • тестирование скорости соединения
  • углубленные настройки, для улучшения канала связи

Начнем по порядку.

Настройка базового устройства

Подключаем первый SXT 5HPnD к компьютеру, через сетевой кабель.

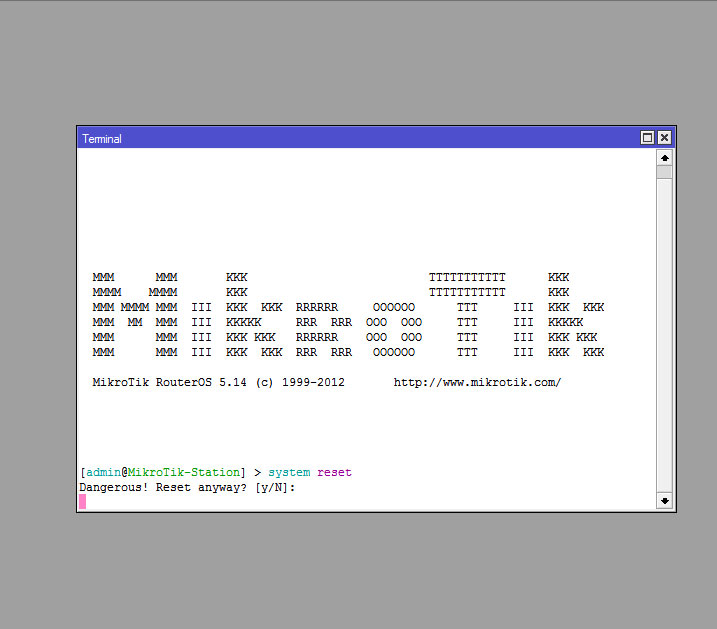

Чтобы не полагаться на конфигурацию по умолчанию, мы будем настраивать все с самого начала сами, для этого, мы должны сбросить все настройки. Заходим в утилиту Winbox и открываем New Teminal, где даем команду system reset и подтверждаем свои намерения, нажатием клавиши“y” (YES).

Terminal Mikrotik

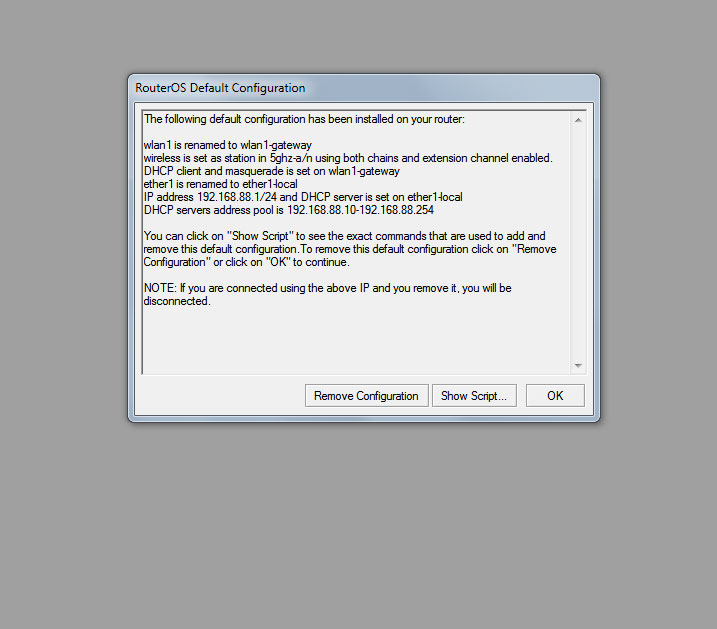

Дожидаемся перезагрузки устройства, и после повторного подключения, в новом окне, отказываемся от конфигурации по умолчанию, нажатием кнопки Remove Configuration.

Отказываемся от конфигураций по умолчанию RouterOS

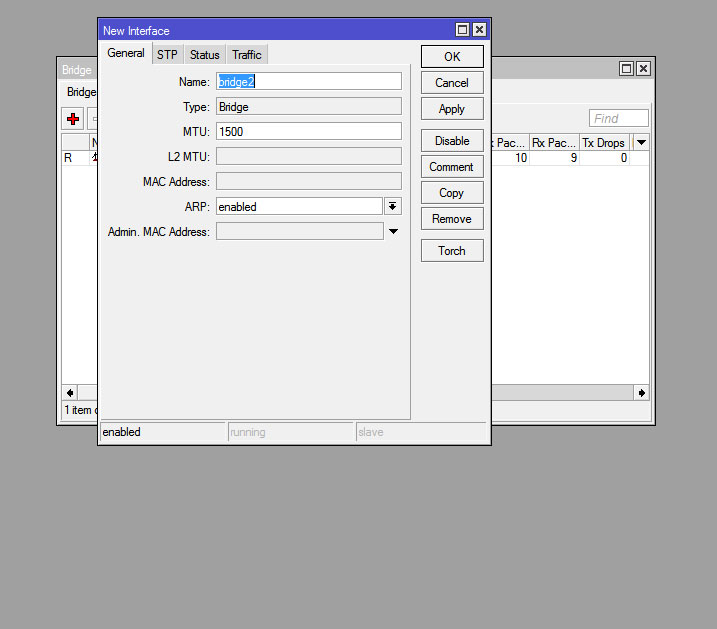

Открываем раздел Bridge и на вкладке Bridge создаем новый мост нажатием клавиши “+”. В открывшемся окне, ничего не меняем, просто сохраняем все кнопкой Ok.

Создаем новый мост в RouterOS

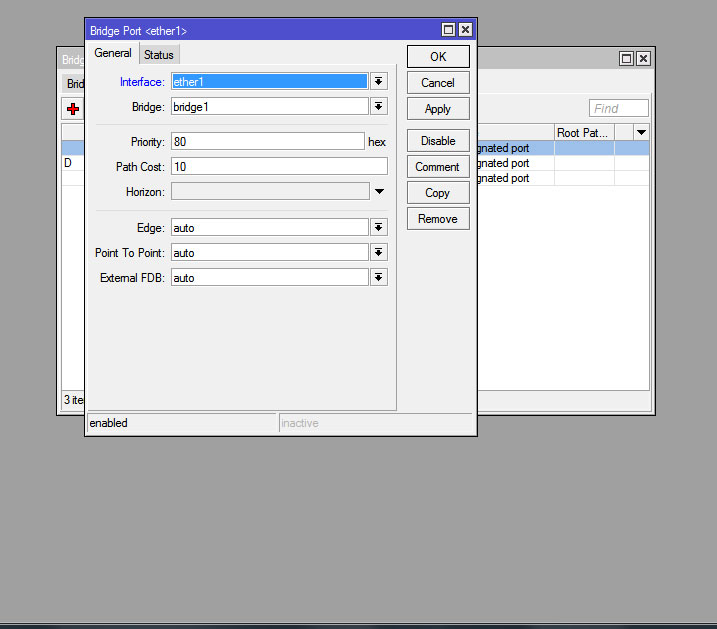

Переходим на вкладку Ports и при помощи кнопки “+” добавляем в мост наши интерфейсы. Выбирая для параметра Interface сперва значений ether1, а во второй раз - wlan1. При этом Bridge, должен быть наш мост bridge1.

Добавляем в мост интерфейс

Теперь нам нужно настроить беспроводной адаптер. Для этого переходим в раздел Wireless и двойным кликом открываем свойства интерфейса wlan1.

На вкладке General мы не вносим никаких изменений. На вкладке Wireless, первым делом, переходим в расширенный режим, нажав кнопку Advanced Mode в правой части окна.

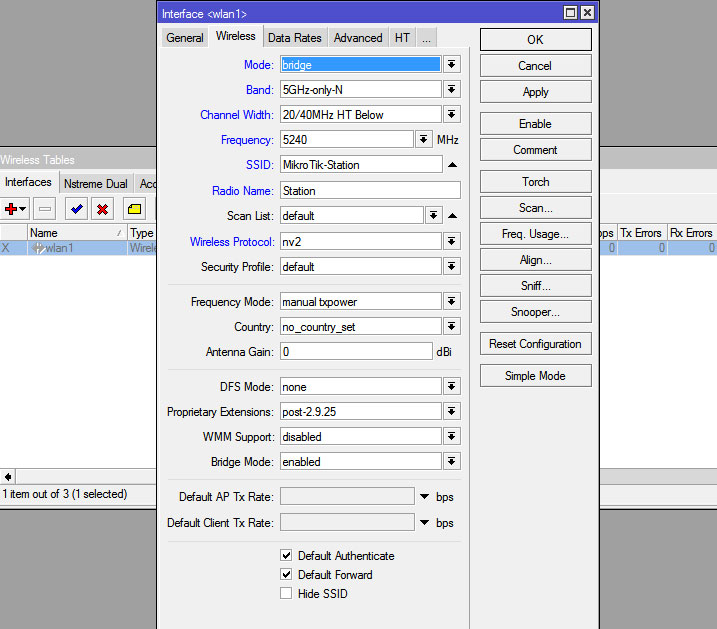

Теперь делаем следующие настройки: Mode выбираем bridge, Band ставим 5GHz-only-N, Chanel Width - 20/40MHz, Frequency - частоту на которой будет наш канал, SSID - название нашей беспроводной сети, Radio Name - имя нашей точки доступа (видно это будет только для безпроводного оборудования Mikrotik), Wireless Protocol ставим nv2. Остальные параметры на этой вкладке, мы не трогаем.

Настройка беспроводного адаптера в RouterOS

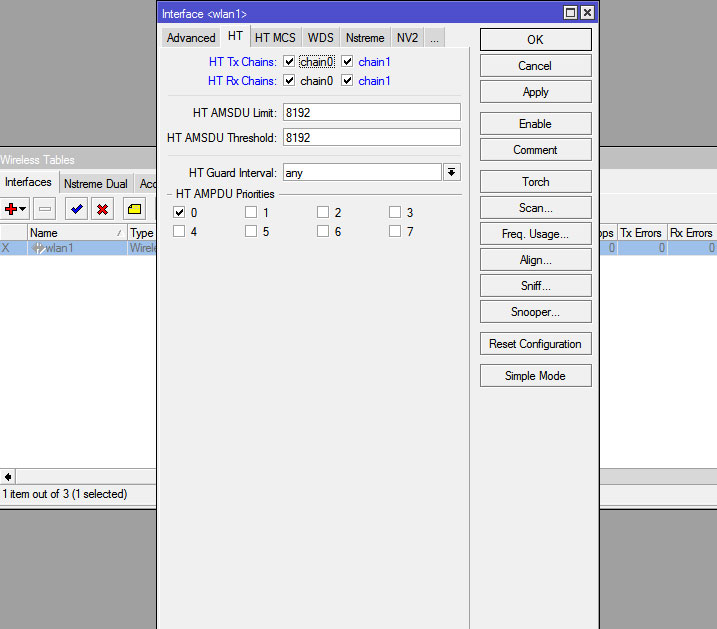

Переходим на вкладку HT, где мы должны включить, по умолчанию выключенную вторую антенну. Для этого ставим галочки везде напротив chain1.

Вкладке HT включаем выключенную антенну RouterOS

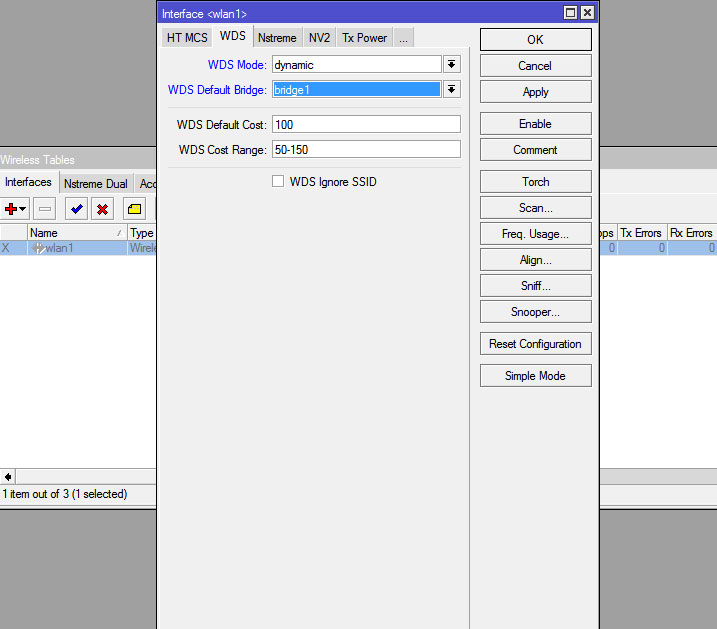

На вкладке WDS, мы должны включить его установив значение параметра WDS Mode как dynamic, а WDS Default Bridge, выбрать наш мост bridge1.

Установка параметров WDS Mode

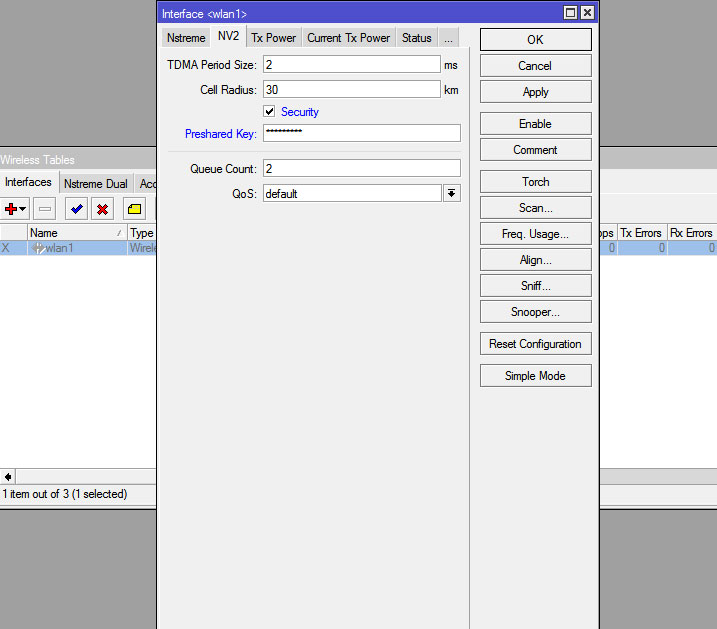

Далее, на вкладке NV2, мы должны включить шифрование нашего канала. Для этого ставим галочку возле Security и в поле Preshared Key, вписываем ключ шифрования.

Включение шифрование канала в RouterOS

После чего, сохраняем все настройки кнопкой Apply, и включаем наш беспроводной интерфейс, кнопкой Enable.

Первое устройство настроено. Единственное, что нам осталось, присвоить ему IP адрес.

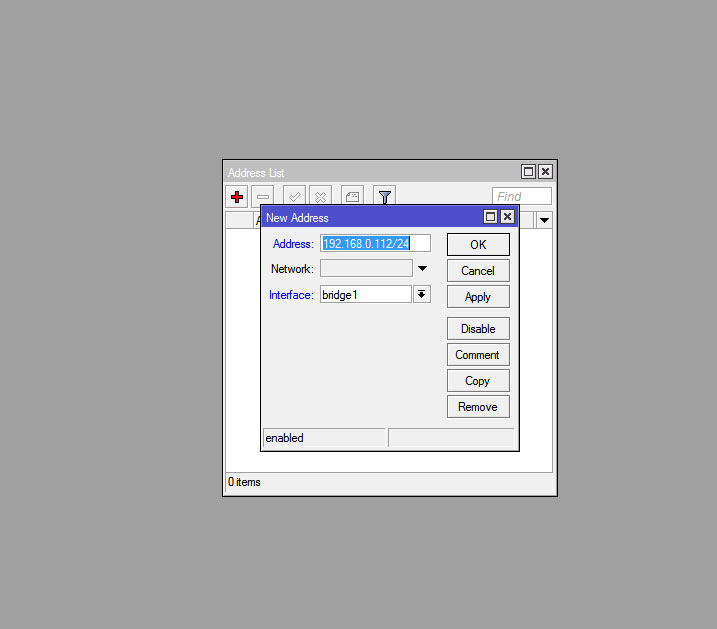

Если оно будет подключено сетевым кабелем к вашему роутеру, который раздает IP адреса в вашей сети, то в разделе IP -> DHCP Client вы можете добавить запись для интерфейса bridge1. Тогда адрес будет выделен автоматически. А можете присвоить постоянный адрес этому устройству в разделе IP -> Addresses для интерфейса bridge1, как показано ниже.

Присвоение IP адреса

Настройка клиентского устройства

Подключаем второе устройство к компьютеру.

Настройка клиента, осуществляется точно так же как и станции, практически все значения, должны в точности совпадать в обоих случаях, за исключением пары пунктов.

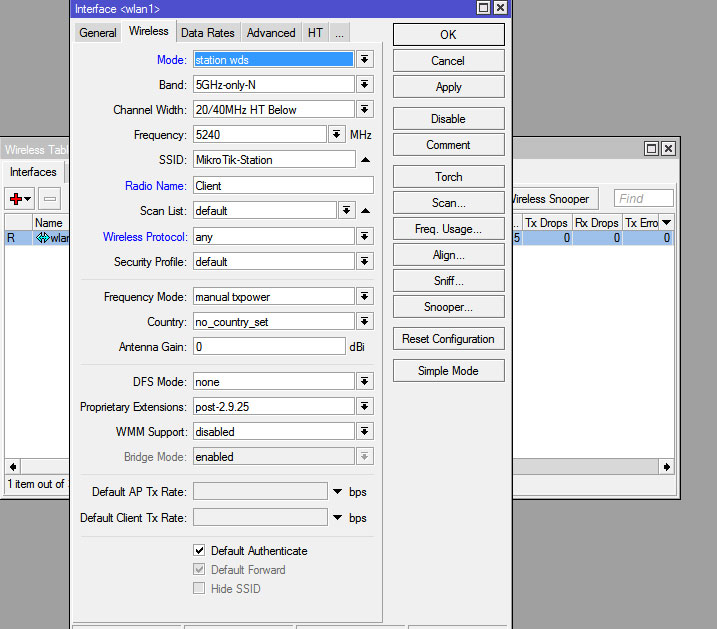

Так на клиентском устройстве в свойствах радио интерфейса, на вкладке Wireless, мы должны установить в параметре Mode значение station wds, а в качестве параметра для Wireless Protocol выбрать any, что даст возможность изменять протокол передачи данных только на станции, а клиент уже сам сможет определять по какому протоколу работать. И Radio Name меняем например, на Client.

Настройка клиентского устройства RouterOS

Как уже говорилось, все остальные настройки должны быть точно такими же, как и в первом случае.

Тестирование скорости соединения

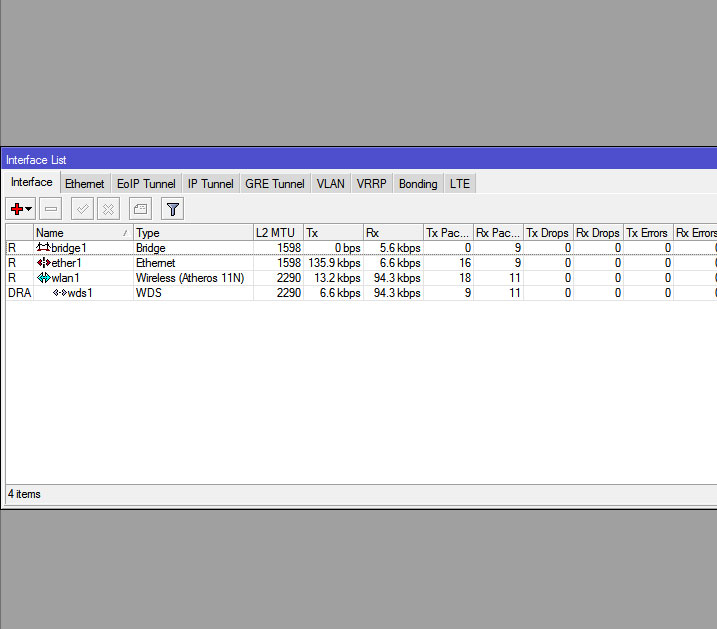

Если все сделано правильно, то оба устройства должны соединится. Определить это можно на стороне станции открыв раздел Interfaces, где должен появится новый динамический интерфейс WDS.

Тестирование скорости соединения

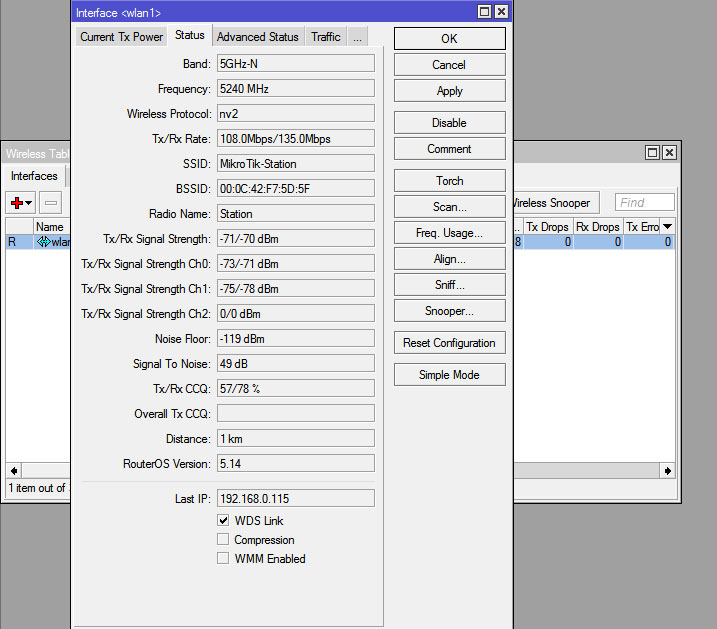

А на стороне клиента, можно открыть вкладку Status в свойствах беспроводного интерфейса, где должно отобразиться состояние подключения.

Проверка состояния подключения

Теперь, убедившись в том, что соединение установлено, можем приступать к тесту пропускной способности канала.

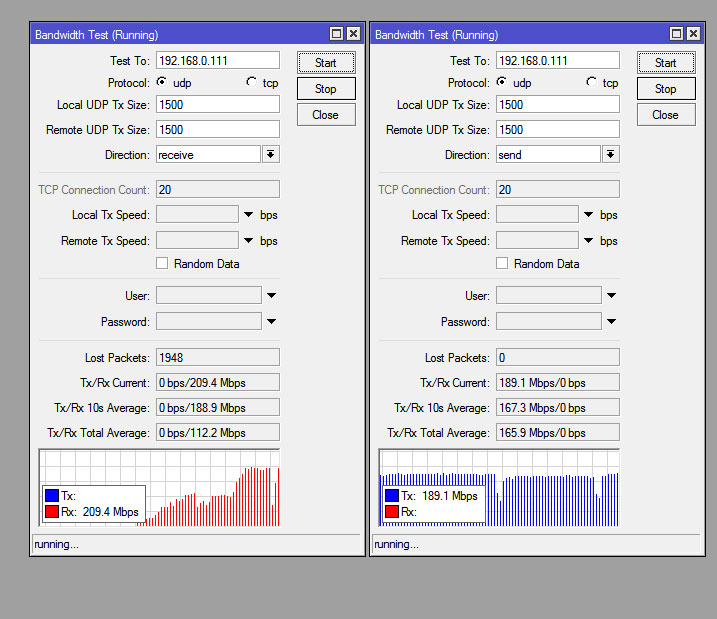

Из тестов мы видим, что скорость на передачу и на прием, стремительно приближается к 200Mbit/s.

тест пропускной способности

Наблюдается небольшой перекос в сторону передачи, но это вызвано тем, что обе тестируемых точки доступа в этот момент, находились в одной комнате.

Углубленные настройки, для улучшения канала связи

Понятное дело, что тест проходил в помещении, и условия связи, были практически идеальными. В случае установки линка на несколько километров, эти условия могут радикально измениться и качество связи, как следствие, снизится.

Поэтому ниже, я дам несколько советов, по расширенной настройке, которые способны поднять качество связи в трудных условиях.

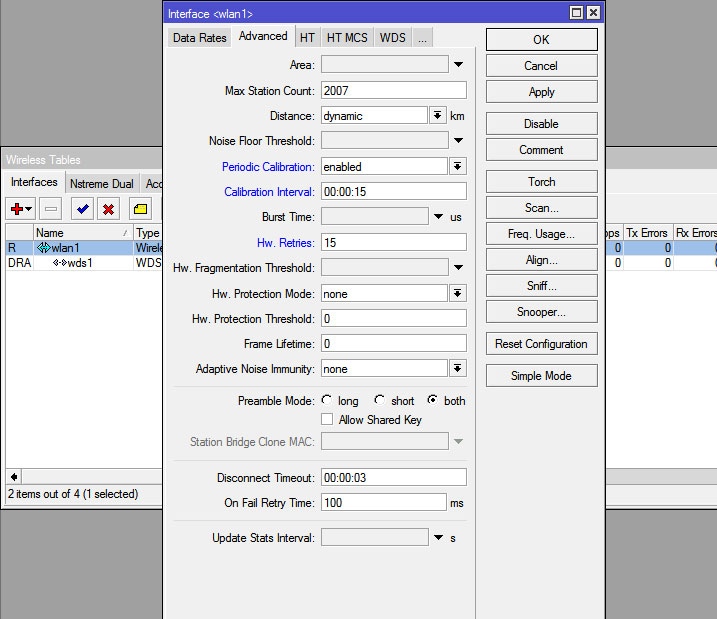

Первое, во вкладке Advanced, свойств беспроводного интерфейса, можно включить автоматическую калибровку. Которая сама будет сканировать эфир на наличие в нем шума и подстраиваться под него с определенным интервалом.

Параметр Pereodic Calibration выбираем enabled, а Calibration Interval, ставим 10 секунд.

 Параметр Hw. Retries отвечает за количество повторов во время передачи по радиоканалу для потерянной информации, ставим это значение на максимум - 15.

Настройка эфира

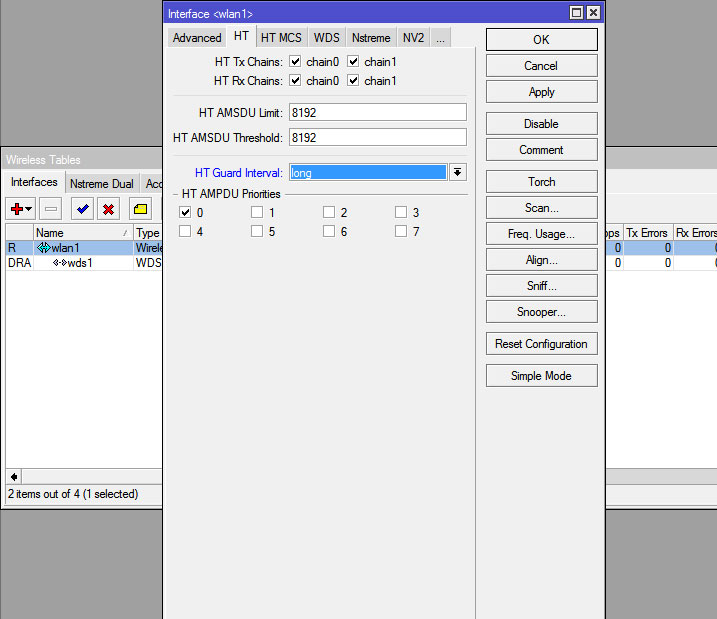

Так же не маловажным, особенно в условиях открытой местности, на вкладке HT, установить значение long для параметра HT Guard Interval.

Настройки для открытой местности

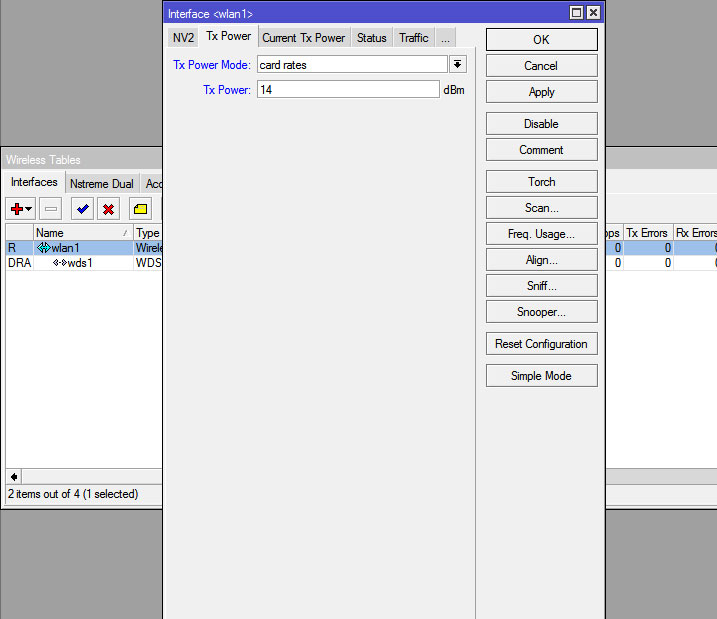

А на вкладке TX Power, мы можем задать максимальную мощность передатчика. Ведь известно, что на больших мощностях, нельзя добиться максимальной скорости передачи данных. Поэтому, если вам нужна дальность, ставте максимально возможные для этого устройства значания (для SXT 5HPnD, это - 18dBm). Но если же у вас не большое расстояние, и вам нужна скорость, то экспериментальным путем, вы можете уменьшить его до того значения, при котором и качество сигнала и скорость будут оптимальны в вашем случае.

Задаем мощность передатчика

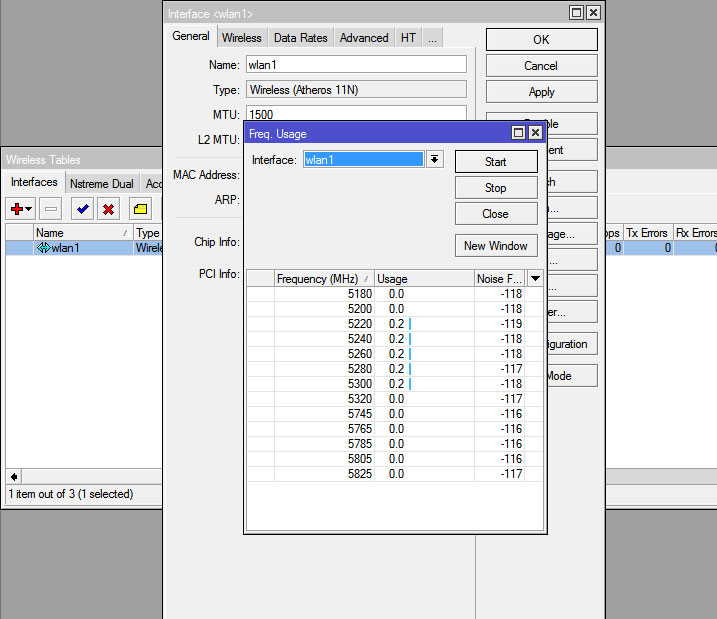

И последнее, для выбора частоты канала связи, настоятельно рекомендую использовать как минимум, встроенную в Mikrotik RouterOS утилиту Freq.Usage, которая находится в свойствах беспроводного интерфейса в правой части окна.

Она покажет вам уровни шума на каждом из каналов. Таким образом, вы сможете выбрать более “чистый”.

Выбор частот канала в RouterOS

Алексей С., специально для LanMarket
