Создание и тестирование беспроводного моста на базе LigoPTP 5-23 PRO

30.12.2013
Поделиться в:

После обзора беспроводной точки доступа операторского класса LigoPTP 5-23 PRO от компании LigoWave, мы решили провести тест этого оборудования, создав беспроводной мост и проверив его пропускную способность.

Поэтому, далее в этой статье, мы подробно расскажем вам об установке, настройке и тестировании LigoPTP 5-23 PRO.



   Установка и монтаж



В обзоре, мы упоминали, что в комплекте с беспроводной точкой доступа, поставляется достаточно удобный и универсальный кронштейн, который позволяет крепить устройства серии LigoPTP, практически к любой поверхности. При этом, так же благодаря этому кронштейну, достаточно легко можно задавать любой угол наклона в любой плоскости. Это очень удобно, особенно в тех случаях, когда установка ведется в труднодоступных условиях.

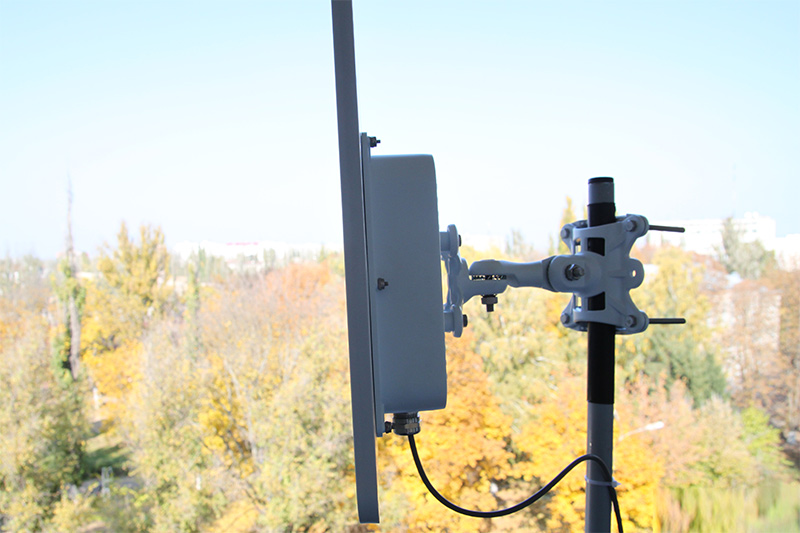

Монтаж LigoPTP 5-23 PRO LigoWave



Весь процесс монтажа, достаточно прост и не требует каких-то дополнительных инструментов, в принципе как обычно с сетевым оборудованием LigoWave. Однако, крепить нужно надежно, так как LigoPTP 5-23 PRO имеет относительно большой вес, составляющий 3.3кг. На установку двух точек доступа, у нас ушло не более полутора часов, включая прокладку кабеля.



Установка LigoPTP 5-23 PRO LigoWave





   Настройка LigoPTP 5-23 PRO



Настройку точек доступа LigoPTP 5-23 PRO, мы производили через фирменный web-интерфейс, и так же хочется отметить, простоту настройки. Впрочем, лучше рассказать.

По умолчанию, IP адрес точки доступа - 192.168.2.66, а логин и пароль администратора - admin/admin01. Пройдя авторизацию, мы сразу же попадаем на страницу статистики. Но так как еще ничего не настроено, то сперва нужно задать конфигурацию. Мы настраиваем прозрачный мост, между двумя удаленными точками. Поэтому в первую очередь, задаем необходимые настройки для проводного интерфейса на вкладке Configuration, в разделе Network. И так как у нас в сети, работает DHCP сервер, на который возложена функция выделения IP адресов устройствам, то мы выбираем Method - Dynamic IP. Больше, никаких изменений, здесь можно не производить.



Настройка





Далее, переходим в раздел Radio, где нам представит настроить беспроводное соединение. С учетом того, что все устройства серии LigoPTP, используют для связи проприетарный протокол компании LigoWave - W-Jet, в этом разделе, так же все достаточно просто. В частности, режимы работы Operation Mode, могут быть только Master или Slave (Базовая станция или Клиент). В первом случае, мы выбираем Master. Далее вписываем свое значение в поле Link ID (аналог SSID) и выбираем ширину канала Channel Width - 40MHz. Не лишним, будет установить шифрование. Для этого, выбираем Encription - AES и вписываем ключ шифрования в поле Passphrase.

Остальные параметры, без особой на то необходимости, можно оставить без изменения.

Вкладка Radio

По сути, на этом, настройку первой точки доступа, можно считать оконченной.

И далее, нам нужно настроить клиентское устройство (Slave). Делается это точно таким же образом, только в разделе Configuratin - Radio, в качестве Operation Mode, нужно выбрать параметр - Slave. А все остальные настройки, как проводного, так и беспроводного интерфейсов, должны в точности повторять настройки приведенные выше.

Настройка клиентского устройства

И после того, как вы сохраните введенную конфигурацию кнопкой Save&Apply, если все сделано правильно, вы должны увидеть все параметры установленного соединения на вкладке Status.

Вкладка статус

Но так как ширина угла антенны LigoPTP 5-23 PRO, всего 8⁰ - просто необходимо провести более точную юстировку обоих устройств. А для большего удобства этого процесса, лучше воспользоваться инструментом Antenna Alignment, который находится в папке Tools, web-интерфейса точки доступа.

Юстировка устройств

Ну и добившись максимальных показателей уровня сигнала, можно приступать к тестированию созданного нами канала.



   Тестирование LigoPTP 5-23 PRO LigoWave



В результате действий, описанных выше, у нас получился беспроводной прозрачный мост, по типу точка-точка, на расстояние порядка 1км. И теперь, мы можем протестировать его с помощью встроенного в программное обеспечение инструмента Linktest.

Для проведения этого теста, мы будем использовать пакеты разных размеров - 64bytes, 512bytes, 1024bytes и 2048bytes. И в результате, получаем вот такую картину:



Инструмент тестирования



Где мы видим, что для пакетов в 64bytes, пропускная способность канала, составляет 55000pps (пакетов в секунду) или 27Mbps. А вот уже для пакетов в 512bytes, почти 34000pps или же - 133Mbps. И в целом, скорость полностью соответствует заявленной производителем.

Однако, это тест между двумя точками, поэтому мы решили провести еще один тест, в котором будет проверена пропускная способность, между двумя устройствами, находящимися по разные стороны беспроводного канала.



Инструмент тестирования 2



И этот тест, почти полностью подтвердил результаты предыдущего, показав среднюю скорость >95Mbps.



   Итог



Ну и в конце, подводя итог, можно сказать, что результаты всех этих действий, были прогнозируемые, и полностью подтвердили заявленные производителем показатели. С нашей стороны, мы можем сказать, что данное оборудование идеально подходит для решения большинства задач, связанных с построением беспроводных каналов связи по типу точка-точка. А учитывая его не высокую стоимость, как для оборудования операторского класса, мы можем смело рекомендовать его как провайдерам, для обеспечения связью, например удаленных локаций, так и для других нужд, не больших и средних сетей.
