Создание беспроводного моста точка-точка, на базе Ubiquiti NanoBeam M5 NBE-M5-400

15.03.2014
Поделиться в:

Создание беспроводного моста точка-точка, на базе Ubiquiti NanoBeam M5 NBE-M5-400

После краткого обзора новой беспроводной точки доступа NanoBeam M5 NBE-M5-400, от компании Ubiquiti Networks, мы посчитали, что будет не лишним, познакомить наших посетителей с работой данного устройства. И в этой статье, мы построим беспроводной мост на базе двух NBE-M5-400 и протестируем его работу в реальных условиях.

NanoBeam M5 NBE-M5-400 в упаковке

А условия, в которых будет проходить тестирование, следующие: расстояние между двумя точками, чуть менее 1км., обе точки, будут находиться на высоте порядка 25м. над землей, в условиях приближенных к NearLOS, где нижняя часть зоны Френеля, немного перекрыта высоко-растущими деревьями.

Сборка и установка

Конечно же, начнем мы со сборки и монтажа оборудования. И если вы читали обзор, то знаете, что NanoBeam M5 NBE-M5-400 поставляется в разобранном виде, где электронный блок, находится в отдельной упаковке, а отражатель и узел крепления, идут отдельно.

NanoBeam M5 NBE-M5-400 комплект

Поэтому, перед тем, как приступить к монтажу, необходимо произвести сборку устройства в единое целое. На самом деле, эта процедура не самая сложная. Однако инженеры Ubiquiti Networks, изрядно потрудились. И сборка первой точки, у нас отняла немного времени, так как первый раз, мы не соблюли последовательность операций и пришлось все разбирать и повторять сборку заново. Читайте инструкцию - это значительно ускорит процесс.

Ну а технология монтажа, мало чем отличается от других похожих беспроводных устройств. При помощи хомута, точка доступа крепиться к мачте или консоли. Причем в NanoBeam, на крепежном узле, есть удобная шкала, благодаря которой, можно без труда, и достаточно точно отрегулировать угол вертикального наклона устройства.

NanoBeam M5 NBE-M5-400 установленный

Однако, если собрать устройство, можно “в ручную”, то для его монтажа, понадобятся ручные инструменты. Как минимум - плоскогубцы. Но не смотря на это, весь процесс установки двух точек доступа, занял не более полутора часов, учитывая сборку, монтаж и перемещение из пунка А в пункт Б, вместе с инструментом.

Настройка

Закончив с установкой, приступим к настройке беспроводного соединения. Первой, настроим базовую точку доступа.

Подключаемся к NanoBeam M5 NBE-M5-400, и переходим в web-интерфейс, при помощи браузера. По умолчанию, IP адрес всех точек доступа Ubiquiti - 192.168.1.20, а логин и пароль - ubnt/ubnt.

airOS pic1

В разделе Wireless, мы ставим режим ее работы Wireless Mode - как Access Point. Указываем SSID, выбираем Frequency и Channel Width, а так же, не забываем про шифрование.

airOS pic2

А на вкладке Network, выбираем режим работы Network Mode - Bridge. Указываем IP адрес и маску подсети.

airOS pic3

Сохраняем и применяем все сделанные изменения в настройках.

Теперь, точно такие же настройки, производим и на второй точке, которая будет выступать в роли клиента. Исключение, составит только параметр Wireless Mode, который во втором случае должен быть Station.

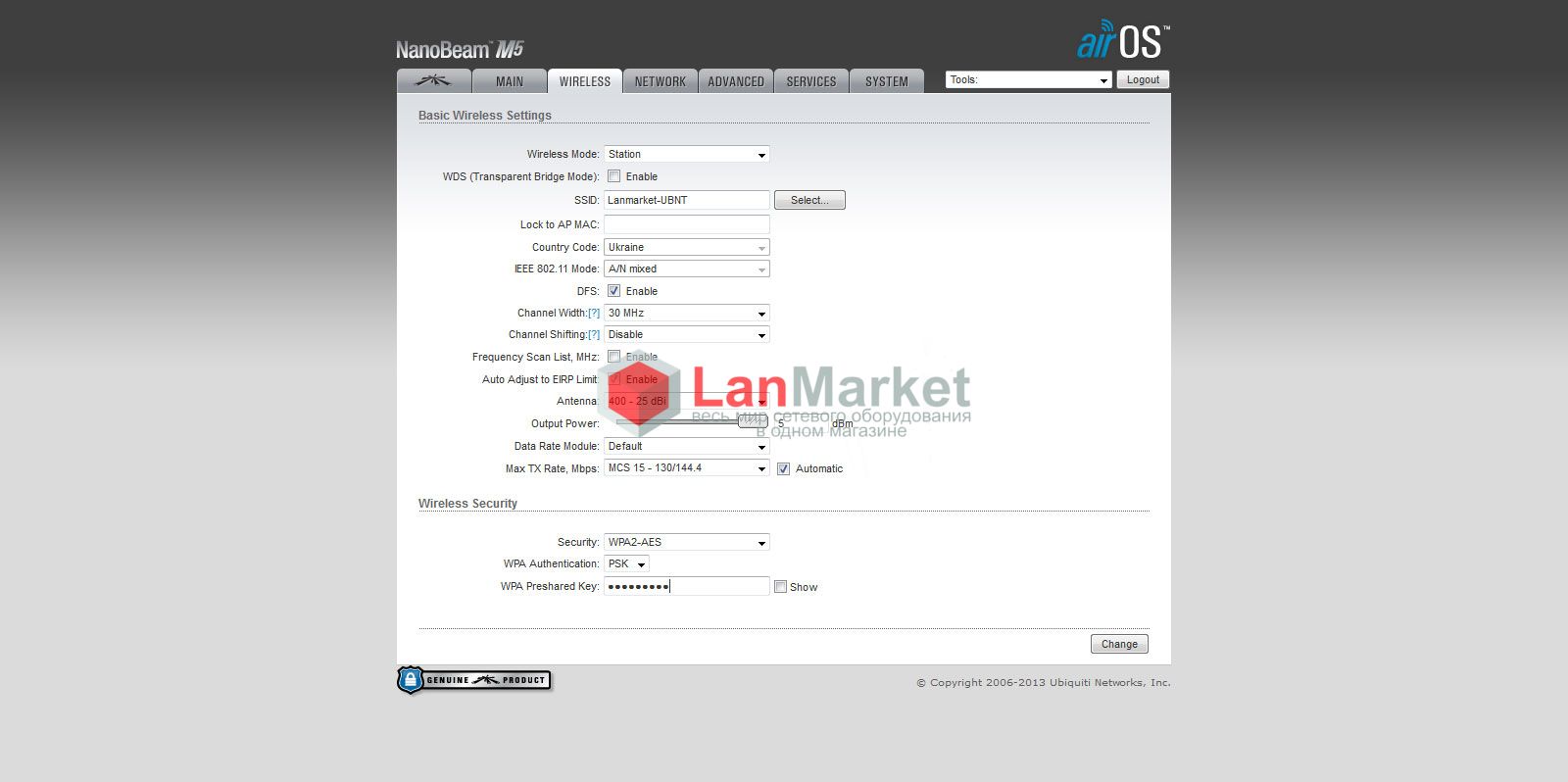

airOS pic4

И IP адрес, который так же, должен отличаться от адреса базовой станции и быть уникальным в вашей сети.

После сохранения и применения новых настроек, у нас должна установиться связь с базовой точкой.

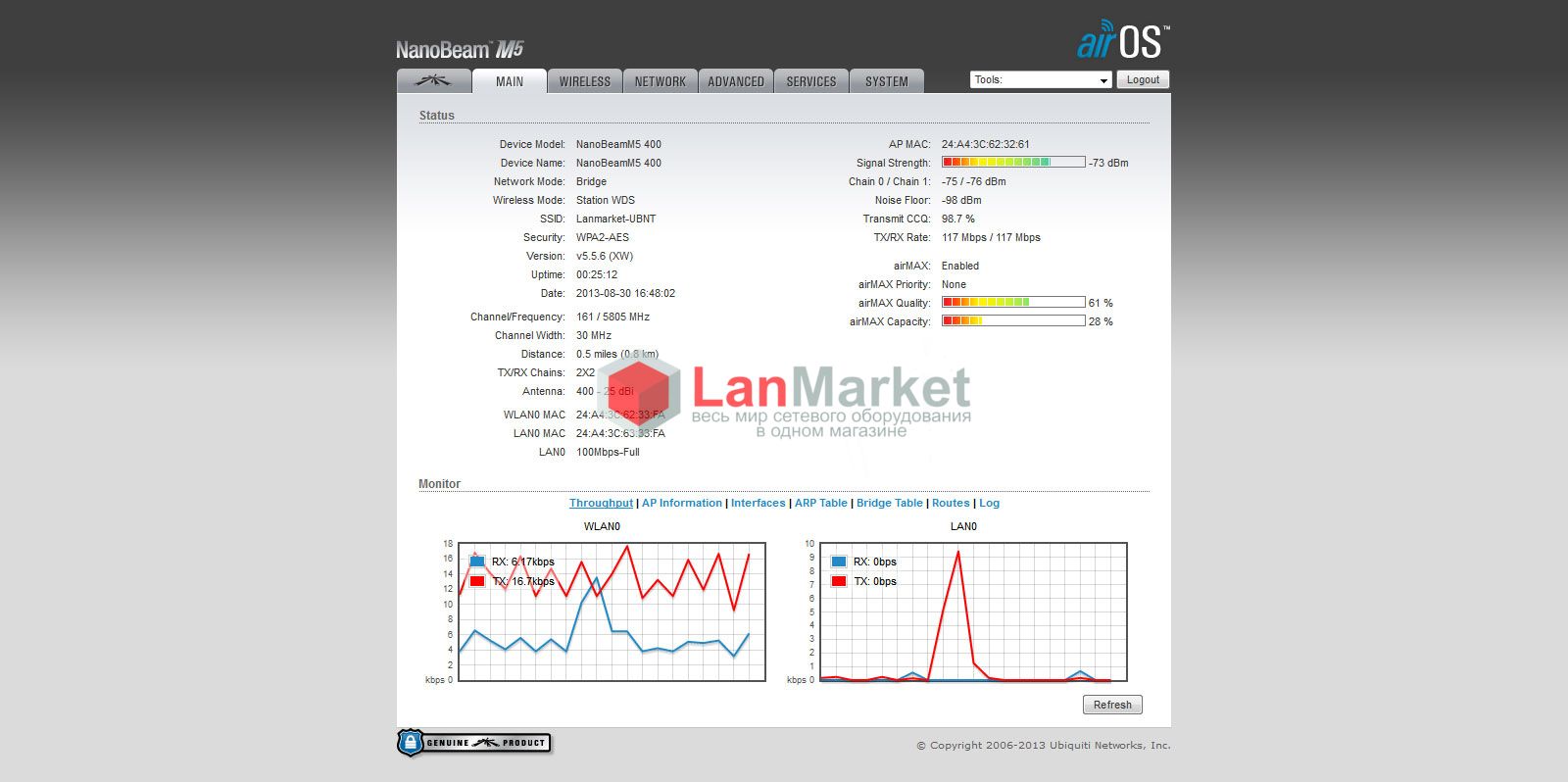

airOS pic5

Затем, при помощи инструмента Antenna Alignment, мы проведем более точную юстировку антенн, что бы добиться максимально возможного уровня сигнала, и как следствие - лучшего качества связи и большей пропускной способности.

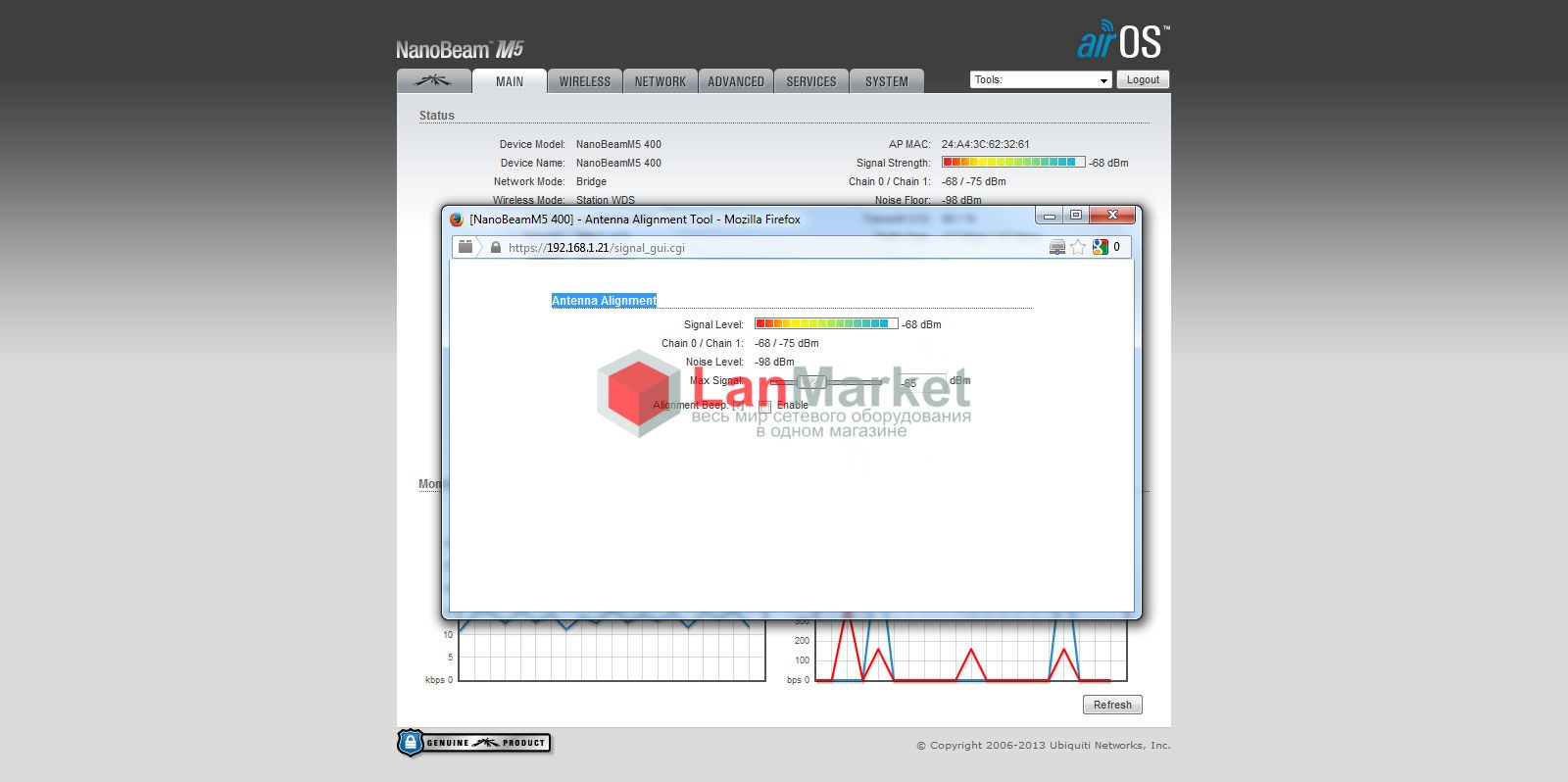

airOS pic6

Тесты

И вот теперь, имея стабильный беспроводной канал связи, мы можем приступить к его тестированию.

Начнем с пинга.

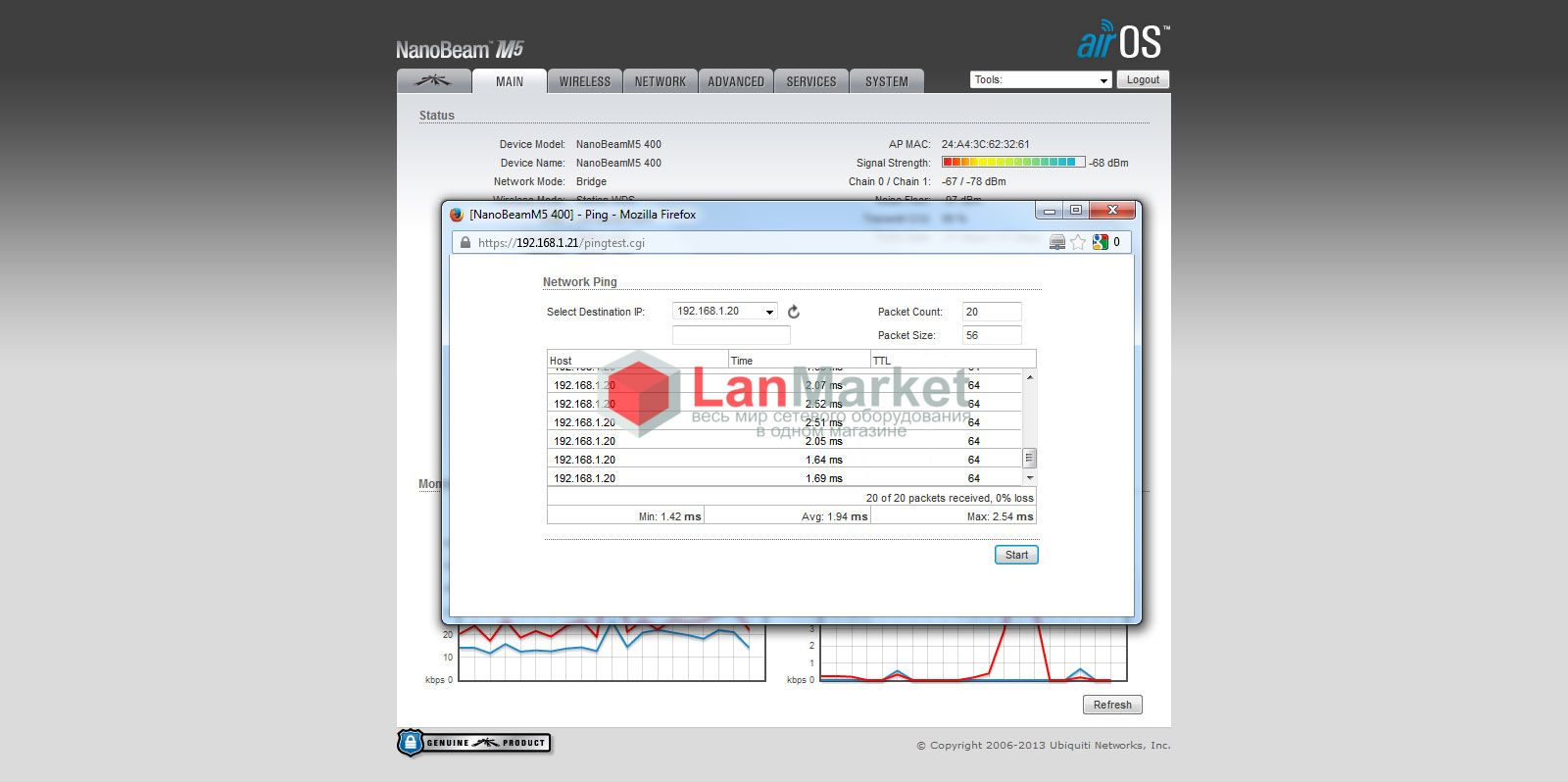

airOS pic7

Пинг со стороны второй точки - Avg: 1.94 ms, и примерно такой же, в обратную сторону.

В фирменной операционной системе Ubiquiti AirOS, есть инструмент Speed Test, которым мы тоже воспользуемся, для проверки скорости передачи данных в беспроводном канале связи, не задействуя сетевые интерфейсы.

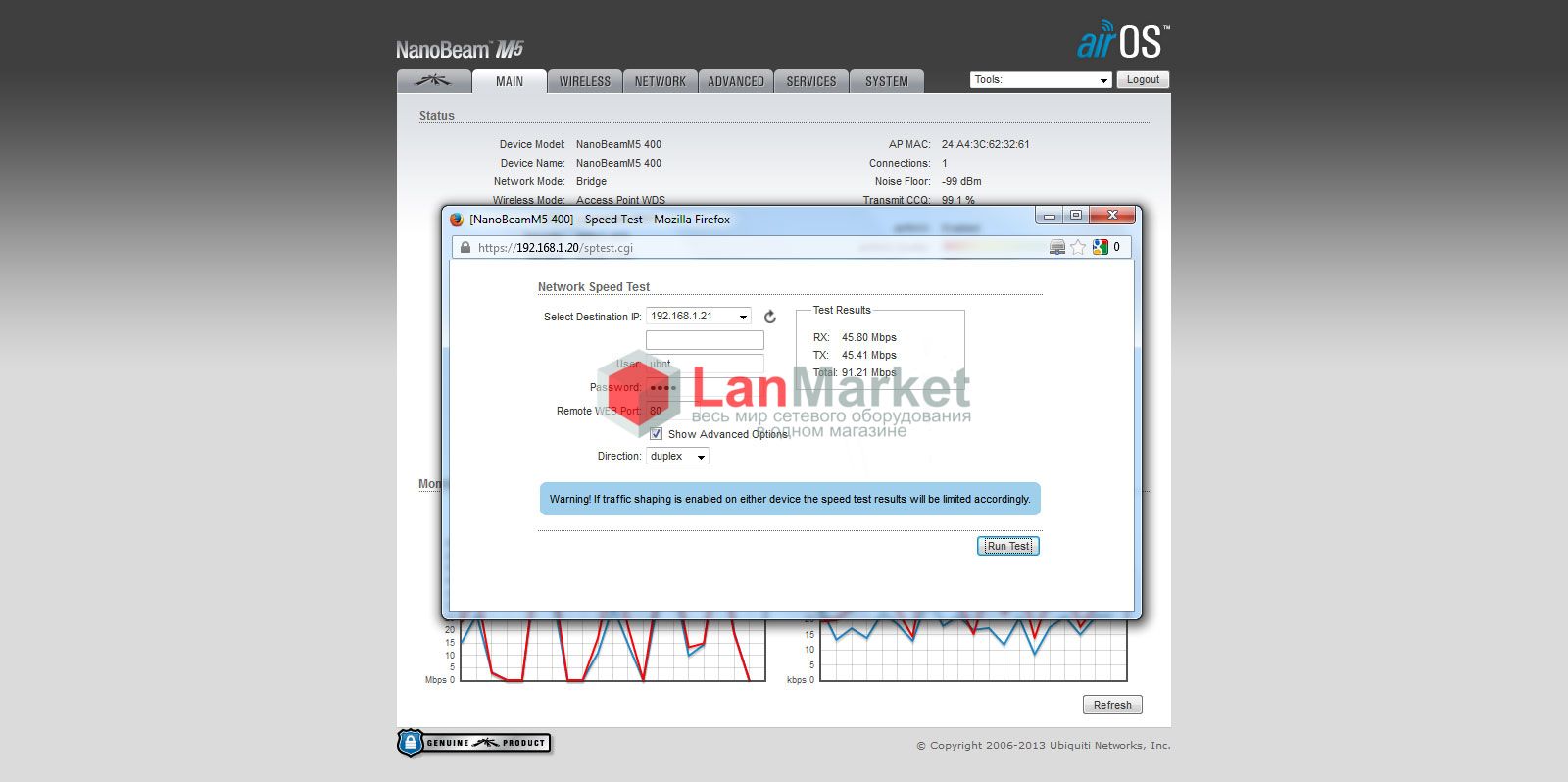

airOS pic8

И в итоге, мы получили такие результаты - RX: 45.80Mbps и TX: 45.41Mbps, что суммарно, составляет немногим более 90Mbps.

А теперь, попробует провести тест при помощи утилиты Mikrotik Bandwidth test, установленной на разных ПК, в пределах нашей сети, но по разные стороны беспроводного моста.

Сперва на передачу.

airOS pic9

Затем на прием.

airOS pic10

И видим, что оба теста, показывают стабильный результат, со средним показателем, превышающим 60Mbps.

И конечно же, нужно провести тест скорости в Full Duplex режиме.

airOS pic12

Его результаты, практически полностью повторяют те, которые мы получили при помощи встроенной в AirOS утилиты. Суммарно давая более 90Mbps.

Выводы

Таким образом, мы видим, что даже не в самых идеальных условиях, Ubiquiti NanoBeam M5 NBE-M5-400, полностью справляется с поставленной перед ним задачей, и показывает результаты сравнимые с обычным проводным каналом связи. Хотя, по стоимости, прокладка такого канала, в разы превысила бы затраты на две беспроводные точки доступа NBE-M5-400.

А простота и удобство его сборки, установки, настройки и эксплуатации в целом, просто вызывает восхищение. Тем самым, оборудование Ubiquiti Networks, в лице NanoBeam, лишний раз подтверждает свою состоятельность и продуктивность.
