Расширенные настройки Mikrotik RouterOS: создание виртуальной беспроводной точки доступа VirtualAP

03.12.2012
Поделиться в:

Начнем эту статью, пожалуй, с конкретно поставленной задачи. Которая с одной стороны может показаться сложной, однако Вы скоро убедитесь, что это не так. А задача следующая: в небольшом офисе, есть своя локальная сеть, к которой подключены все компьютеры. В том числе, есть и беспроводная точка доступа, к которой подключены ноутбуки и разного рода гаджеты. Но в офис часто приходят посетители, которые имеют с собой ноутбуки, планшетные ПК и прочие коммуникационные устройства. Задача стояла в том, чтобы разрешить посетителям пользоваться сетью, но так, чтобы это ни как не повлияло на общую работу сети. Другими словами, чтобы посетители не забивали канал узнав о халявном интернете. Да и каждый раз давать пароль от основной сети Wi-Fi, тоже, как вы понимаете не выход.

Первое что приходит в голову, услышав эту задачу, это поставить еще одну точку доступа, подключить ее к основной сети и сделать в ней соответствующие настройки. Но во первых, это лишние расходы, а во вторых у поставивших эту задачу людей, уже есть отличный роутер Mikrotik, с беспроводной точкой доступа. И как вы наверное догадались из названия статьи - решать эту задачу мы будем средствами Mikrotik RouterOS. А именно, создадим виртуальную точку доступа, со всеми необходимыми нам параметрами и ограничениями, доступ к которой и будет у посетителей.

И так, мы открываем утилиту Winbox, подключаемся к роутеру и заходим в раздел WIreless. Где первым делом, на вкладке Security Profiles, мы должны создать новый профиль безопасности. Делаем это при помощи кнопки “+”. В новом окне на вкладке General, в поле Name - вписываем имя нашего профиля, например public-profile. А дальше, если мы хотим оставить нашу сеть открытой, чтобы посетители могли беспрепятственно к ней подключаться, не спрашивая пароль у сотрудников или секретаря, то в поле Mode, выбираем значение none и сохраняем наш профиль, кнопкой Ok.

создание профиля безопасности в RouterOS

Но если же мы все таки хотим защитить эту точку доступа, то тогда в поле Mode, выбираем параметр dynamic keys и отмечаем галочки возле всех типов шифрования. Делается это для того, чтобы все посетители смогли подключится к нашей виртуальной точки доступа, не зависимо от того, какие системы шифрования и стандарты связи, поддерживает их устройство. И в полях WPA Pre-Shared Key и WPA2 Pre-Shared Key указываем ключ шифрования. Понятное дело, что в таком случае, он должен быть простым.

создание профиля безопасности в RouterOS

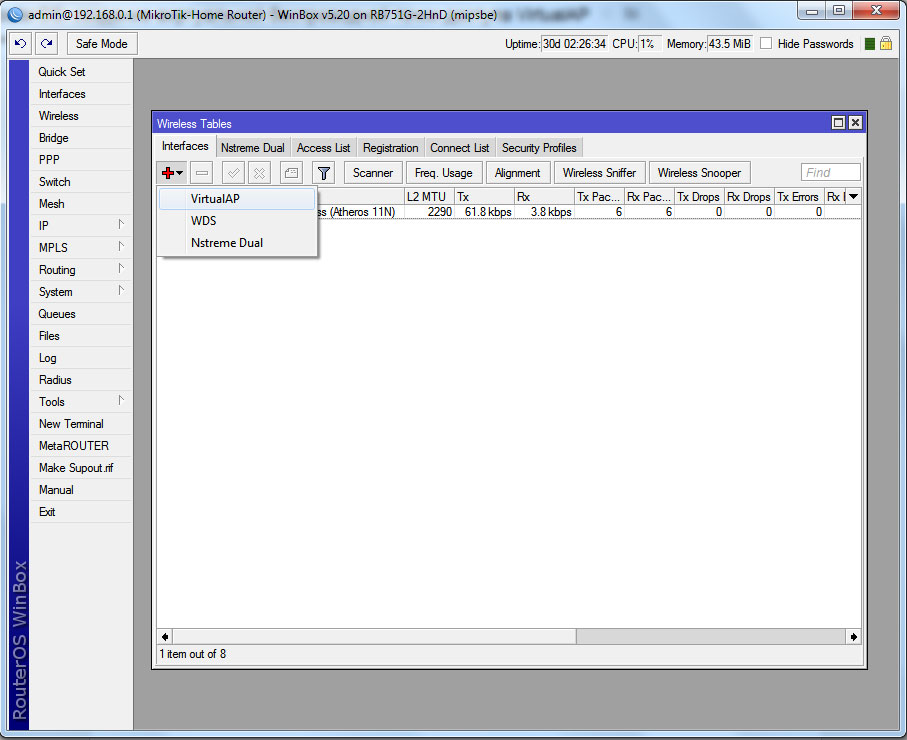

Сохраняем новый профиль и переходим на вкладку Interfaces. Здесь, все той же кнопкой “+” мы добавляем новый виртуальный интерфейс, выбрав из меню, пункт VirtualAP.

Создание виртуальной точки доступа RouterOS

И теперь, в новом окне, мы не трогая ничего на вкладке General, переходим на вкладку Wireless. Здесь в поле SSID, мы указываем название нашей точки доступа, допустим VirtualAP. В качестве Master Interface, выбираем наш основной беспроводной интерфейс, обычно это wlan1. А для Security Profile, выбираем созданный нами ранее public-profile.

Конечно же, нам еще надо ограничить скорость подключения, для всех кто будет подключаться к этой точке доступа, для этого в поле Default AP TX Rate, мы вписываем значение нашего ограничения. Например - 1Mbit, этого будет вполне достаточно для посещения страниц в сети интернет, и никак не должно сказаться на нагрузку всей сети. И чтобы наши посетители не могли пользоваться общими ресурсами локальной сети, убираем галочку возле Default Forward.

Создание виртуальной точки доступа RouterOS

Сохраняем настройки нашей виртуальной точки доступа, и все что нам осталось, это добавить нашу точку в Bridge. Для этого переходим в одноименный раздел, где на вкладке Ports, кнопкой “+” добавляем наш порт в основной мост. В поле Interface, выбираем созданную нами виртуальную точку доступа wlan2, а в качестве Bridge, наш мост, который связывает проводной и беспроводной интерфейсы.

Добавление нового интерфейса в бридж RouterOS

Сохраняем сделанные настройки кнопкой Ok.

Теперь нам осталось только проверить, все ли мы правильно сделали. Открываем беспроводные соединения на нашем компьютере и в списке доступных, должна появиться наша виртуальная точка доступа.

доступные беспроводные соединения

На этом, создание и настройку виртуальной точки доступа, можно считать оконченной. Теперь любой посетитель, может подключится к ней и отправить почту или найти нужную ему информацию в сети интернет. При этом ограничения созданные для этого подключения должны оградить основную сеть от перегрузок, что позволит сотрудникам, свободно ей пользоваться.

Алексей С., специально для LanMarket
