Расширенные настройки Mikrotik RouterOS: динамическое распределение ширины канала

29.11.2012
Поделиться в:

Часто возникает необходимость выделить определенную часть канала локальной сети, или сети Интернет, тому или иному пользователю. Самый простой способ - это поровну разделить имеющуюся пропускную способность между всеми, однако, это как правило - не рационально.

Недавно мне пришлось решать следующую задачу: в квартире три компьютера, у сына, у отца и у мамы с дочкой. Сын беспрерывно качает торренты, отец фанат сетевых игр, ну а мама с дочкой, сидят в соц. сетях. Канал провайдера - 40Мбит. Отец поставил задачу, сделать что угодно, но чтобы когда он вечером играет в онлайн игры, у него не было задержек пинга и лагов в игре. Я конечно же мог бы ему выделить половину канала, а оставшуюся половину, разделить между остальными двумя компьютерами. Но ведь отец не все время играет в игры, и в то время когда его нет за компьютером, половина пропускной способности будет попросту простаивать. Поэтому, мы сделаем так, что когда отец не за компьютером, канал может использоваться любым другим компьютером, практически без ограничений. Но как только он сядет играть, то ему будет выделена половина ширины пропускной способности, а остальная часть поделена между двумя компьютерами.

При этом у нас компьютерам присвоены следующие IP адреса: 192.168.0.2 - компьютер главы семейства, 192.168.0.3 - компьютер сына, 192.168.0.4 - компьютер мамы и дочери.

Чтобы решить эту задачу средствами Mikrotik RouterOS, нам необходимо создать ряд правил для очередей в разделе Queues.

На вкладке Simple Queues мы добавляем новое правило кнопкой “+”.

Это будет родительское правило, в котором указывается общая скорость интернет канала, и какими бы не были остальные правила, преодолеть этот лимит, они не смогут.

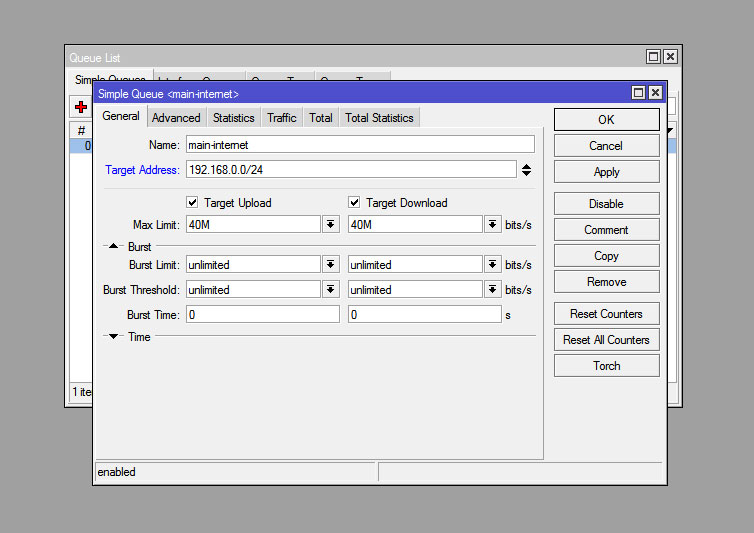

В открывшемся окне, на вкладке General, в поле Name, мы присваиваем имя этому правилу, например main-internet, в поле Target Address мы укзываем 192.168.0.0/24, говоря что правило действует для всей нашей локальной подсети, а в полях Max.Limit указываем нашу максимальную скорость в 40Мбит, как на скачивание, так и на загрузку.

Добавление нового правила RouterOS

И сохраняем это правило кнопкой Ok.

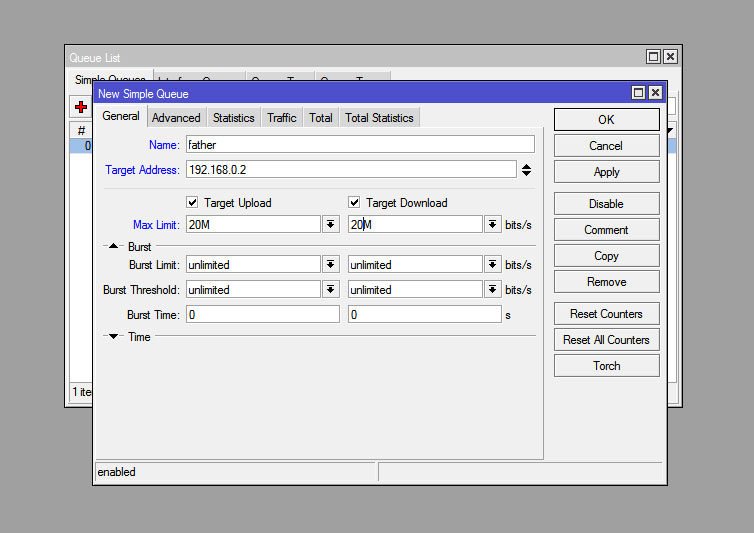

 Теперь создадим еще одно правило, в котором на вкладке General, в поле Name, мы укажем, что это правило для отца, например father, в поле Target Address вписываем IP его компьютера 192.168.0.2, и в полях Max.Limit указываем, что если он начинает играть, то он не может занимать более половины канала - 20Мбит.

Создаем новое правило для отца

И на вкладке Advanced этого же правила, в параметре Parent выбираем наше родительское правило main-internet, а в поле Priority ставим значение 1. В этом поле можно ставить значения от 1 до 8, где 1 - это самый высокий приоритет, а 8 - самый низкий. Тем самым указываем, что его запросы имеют самый высший приоритет и должны обрабатываться в первую очередь.

Выбираем приоритеты

Сохраняем все изменения кнопкой Ok.

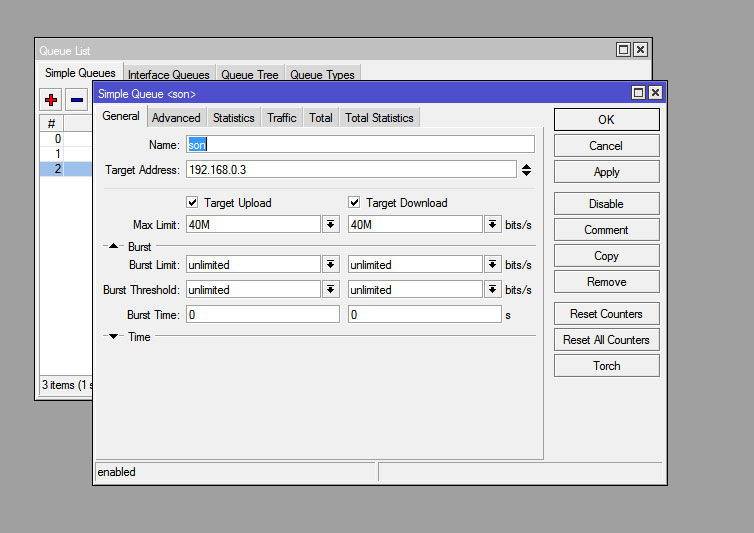

И добавляем такие же правила, только с именами son и mom+daug, в которых на вкладке General в поле Target Address вписываем соответствующие их компьютерам IP адреса, а в полях Max.Limit указываем полную скорость нашего интернет канала - 40Мбит.

Добавляем такие ж правила для son и mom+daug

А на вкладке Advanced, в параметре Parent выбираем имя нашего родительского правила main-internet, но поле Priority не трогаем, оставляя там значение 8. Тем самым присваивая более низкий приоритет этим компьютерам.

Выбираем имя нашего родительского правила

После того, как мы создали все 4 правила, у нас должно получиться следующее

Смотрим на результат наших действий

И теперь, когда отца нет за его компьютером, сын, мама и дочь, могут без ограничений пользоваться интернетом, но как только отец начнет играть, то его запросы будут проходить в первую очередь, в пределах выделенного ему лимита в 20Мбит.

Это прекрасно видно ниже:

Когда отец не пользуется интернетом, сын качает с полной скоростью, почти 40Мбит

Тест скорости интернета когда отца нету за компютером

Но как только отец сел за компьютер, скорость закачки, сразу снижается до 32Мбит.

Снижение скорости до 32Мбит

Алексей С., специально для LanMarket
