Построение сети HotSpot на Mikrotik. Настройка CAPsMAN.

10.11.2015
Поделиться в:

Построение сети HotSpot на Mikrotik. Настройка CAPsMAN, удаленное конфигурирование точек доступа Wi-Fi

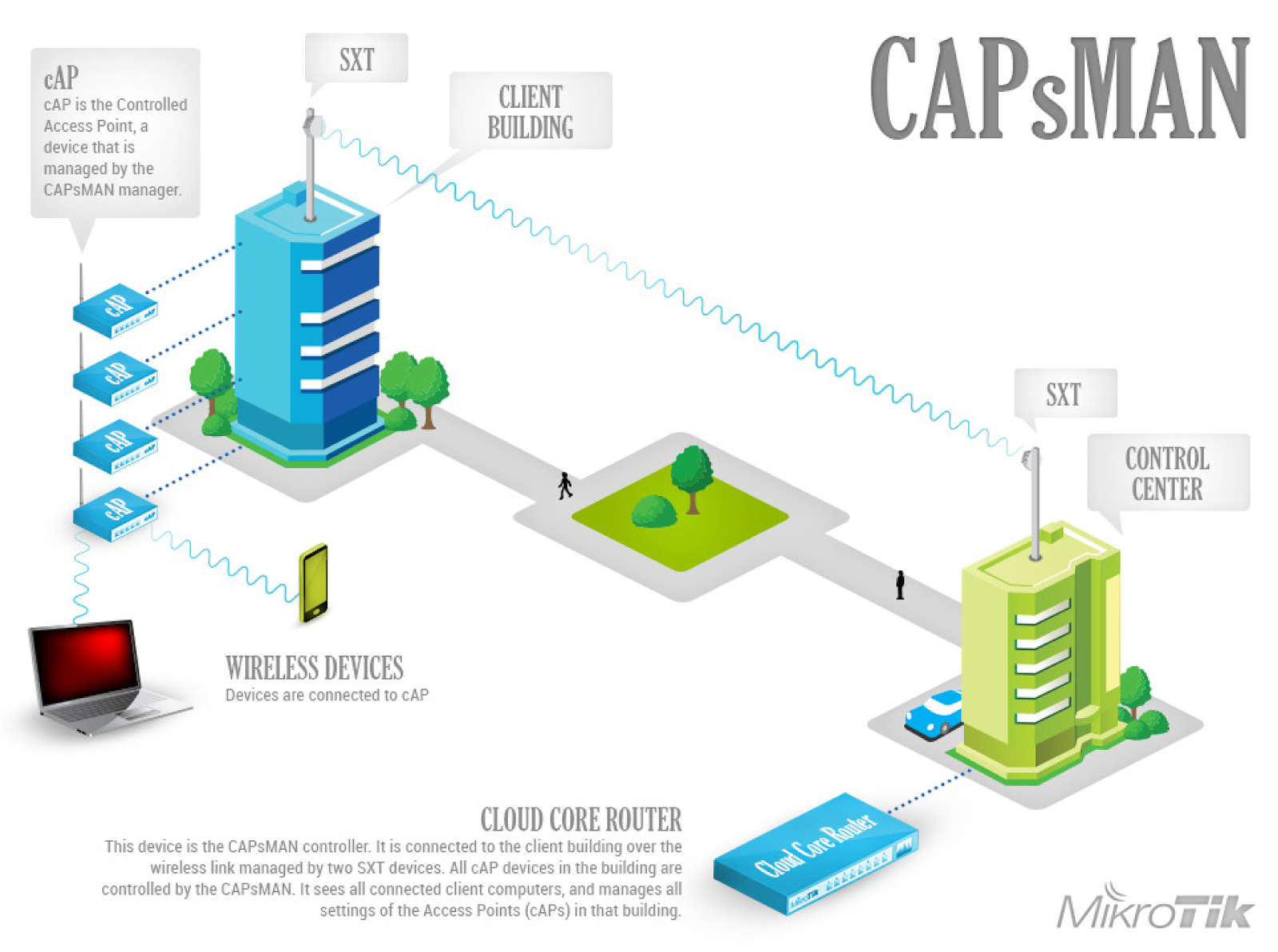

Чуть ранее мы опубликовали инструкцию по созданию и настройке HotSpot на маршрутизаторах Mikrotik под управлением операционной системы RouterOS. В рамках предыдущей публикации был рассмотрен вариант самого простого конфигурирование точек доступа. Пришло время рассмотреть инструмент CAPsMAN, который позволяет осуществлять централизированное управление большим количеством точек доступа.

Обратите внимание! В основе этой публикации лежит конфигурация HotSpot, описанная в предыдущей публикации.

Пакет CAPsMAN предустановлен на большинство маршрутизаторов Mikrotik. Проверить его наличие можно в разделе System – Packages, пакет wireless-fp. При активации wireless-fp, стандартный пакет wireless будет отключен.

проверка наличия CAPsMAN

После активации пакета и перезагрузки маршрутизатора, в меню появится раздел CAPsMAN. Открываем его и нажимаем кнопку «Manager», в появившемся окне необходимо установить опцию «Enabled» для включения сервера.

опция «Enabled» для включения сервера

Дальнейшую конфигурацию можно производить в разной последовательности и разными методами, как прямо указав параметры в основном меню, так и используя дополнительные профили. Для примера мы будем использовать более сложное конфигурирование с дополнительными профилями.

Первым делом, настроим список беспроводных каналов. Для этого открываем вкладку Channels (каналы) и добавляем существующие стандартные каналы для частоты 2.4 ГГц. Этого можно и не делать, но если у вас большое количество точек доступа и некоторые из них вы предлагаете использовать на разных каналах, удобнее всего оперировать номерами каналов, а не их частотой.

Ниже приведен список стандартных каналов.

Номер канала Частота, МГц
1 2412
2 2417
3 2422
4 2427
5 2432
6 2437
7 2442
8 2447
9 2452
10 2457
11 2462
12 2467
13 2472

Как вы, наверное, заметили, каналы идут с шагом в 5 МГц, хотя на практике точка доступа работает с шириной канала 20/40 МГц. При этому полностью либо частично затрагиваются соседние каналы. Из-за особенностей модуляции, неперекрывающимися каналами в диапазоне 2.4 ГГц являются только 1, 6 и 11.

Каналы с 1 по 11 используются по всему миру для устройств Wi-Fi 802.11 b/g/n. Канал 12 и 13 разрешены к применению в Европе и странах Азии, при этом в США эти каналы разрешено использовать только для маломощных устройств и антенн по причине возможного перекрытия со специальным 14-м каналом. Ряд устройств может вообще не поддерживать эти каналы, что необходимо учитывать при конфигурировании оборудования. Сам 14-й канал разрешен к применению только в Японии.

Для примера мы добавили все 13 каналов. При этом вы можете использовать следующие дополнительные настройки.

  • Name – желаемое название канала;
  • Frequency – рабочая частота канала;
  • Width – ширина канала, указываем 20 МГц. Параметр можно и не указывать, при этом 20 МГц будет принято в качестве значения по-умолчанию.
  • Band – выбор канала 2.4/5 ГГц с указанием стандартов. Для лучшей совместимости следует указывать 2ghz-b/g/n, при такой настройке, к беспроводной сети смогут подключиться как старые, так и новые устройства. Если вы предпочитаете подключать только новые устройства, выберите параметр 2ghz-onlyn, что позволит работать принудительно в стандарте 802.11n. При этом учтите, старые устройства без поддержки этого стандарта подключиться не смогут.
  • Extension Channel – задает правило расширения канала до 40 МГц. Значение Ce (Above) задает расширение по частоте вверх от главного канала, eC (Below) – наоборот, вниз от главного канала.
  • Tx. Power – задает выходную мощность передатчика в дБм. Данный параметр позволяет ограничить максимальную мощность передающего устройства, что достаточно актуально для коммерческого использования в Украине. Указав 20 дБм, вы установите ограничение в 100 мВт, 22 дБм соответствует 150 мВт.


список беспроводных каналов

Раздел Datapaths (потоки данных) предназначен для опытных администраторов, он позволяет установить режим обработки данных, а также задавать VLAN.

Существуют 2 основные варианта конфигурирования:

  1. Local Forwarding Mode предполагает обработку данных непосредственно на точке доступа (CAP). Это наиболее распространенный вариант, который подойдет для большинства сетей и позволяет распределить нагрузку, связанную с маршрутизацией между точками доступа.
  2. Manager Forwarding Mode реализует обработку данных на контроллере, при этом точка доступа отправляет все данные с беспроводного интерфейса непосредственно на контроллер и уже там производится обработка. На точке доступа беспроводной интерфейс отключается и появляется на маршрутизаторе с CAPsMAN, сам контроллер получает полный доступ к управлению данными. При таком варианте использования существенно повышается нагрузка как на сам контроллер, так и канал между контроллером и точками доступа.

Если вы используете Virtual AP, каждая точка доступа может одновременно использовать сразу 2 режима – для каждой беспроводной сети свой.

режим Virtual AP

Для своей сети мы указываем режим Local Forwarding и разрешаем клиентам обмениваться данными – Client to Client Forwarding. Для работы в режиме Manager Forwarding опцию Local Forwarding необходимо снять и заведомо выбрать мост (параметр Bridge), в который необходимо подключать CAP.

Переходим к настройкам безопасности, для чего открываем вкладку Security Cfg. Здесь необходимо создать профиль с настройками безопасности беспроводной сети, либо несколько профилей, если предполагается использование нескольких сетей.

настройки безопасности

настройки безопасности и шифрования

Параметры вполне стандартные и в особом разъяснении не нуждаются. Первый профиль использует аутентификацию WPA2 и шифрование AES, второй профиль – полностью открытая сеть (Open).

Раздел Access List позволяет создать дополнительные правила для клиентов Например, можно принимать или отбрасывать клиентов по MAC и/или уровню сигнала.

Раздел Access List

Пришло время создать новую беспроводную сеть со своей конфигурацией, делается это в разделе Configurations.

создание новой беспроводной сети

Новая сеть получила название lanmarket-hotspot, присваиваем ей SSID «Free Wi-Fi» для информирования пользователей, что это бесплатная сеть. Режим доступен только ap (Access Point), в настройках региона указываем Ukraine. Для HT Chains везде ставим галочки, это позволит задействовать все доступные каналы MIMO на конечных точках доступа.

На вкладке Channel можно задать параметры вручную, либо выбрать один из профилей, созданных на этапе добавлении каналов, что мы и делаем, выбирая 6-й канал.

задаем параметры вручную

Для Datapath делаем аналогично, выбрав заранее созданный профиль lanmarket-LF.

выбираем созданный профиль

В последнем разделе Security выбираем наш профиль lanmarket-open.

настройка безопасности профиля

На завершающем этапе необходимо создать развертывание, для этого переключаемся на раздел Provisioning.

создаем развертывание

Поле MAC не трогаем, настройка по-умолчанию будет применена для всех доступных точек доступа. Action (действие) следует указать create dynamic enabled. Далее можно указать одну или 2 конфигурации, т.к. мы создали 2 сети, указываем обе. Первая сеть – офисная, защищена паролем, вторая – гостевая с доступом через HotSpot.

Настройка точек доступа в режиме CAP

Настройка параметров на точках доступа производится достаточно просто. Заходим в раздел Wireless и нажимаем кнопку CAP (управляемая точка доступа). В появившемся окне необходимо установить опцию Enabled. При необходимости, можно указать адрес конкретного контроллера – параметр CAPsMAN Adress.

Эту операцию необходимо провести на всех точках доступа, которые вы желаете подключить к менеджеру.

настройка в режиме CAP

Заранее в QuickSet точки доступа можно выбрать режим работы CAP, который автоматически сменится на Ethernet.

настройка в режиме CAP

Просмотр сети и подключений в CAPsMAN

На главном устройстве в разделе CAPsMAN – Interfaces автоматически добавятся динамические виртуальные интерфейсы, которые будут соответствовать точкам доступа.

просмотр виртуальных интерфейсов

Вкладка Remote CAP отображает список подключенных управляемых точек доступа. Помимо MAC-адреса, здесь можно также увидеть модель точки доступа и версию установленного программного обеспечения RouterOS.

Колонка Radios указывает на количество радиоинтерфейсов, для абсолютного большинства точек доступа это значение равно 1.

список подключенных управляемых точек доступа

Вкладка Radio менее информативна, она отображает сопоставление точек доступа и интерфейсов CAPsMAN.

сопоставление точек доступа и интерфейсов CAPsMAN

Последняя вкладка – Registration Table, как следует из названия, этот раздел содержит сводную информацию о текущих подключениях на всех точках доступах.

сводная информация о подключения

Здесь можно посмотреть детальную информацию по каждому из клиентов: скорость, трафик, уровень сигнала и т.д.

В завершение

По завершению настройки можно проверить работу сети, используя любое устройство с беспроводным модулем.

проверка работы сети CAPsMAN

Обе сети отображаются корректно и доступны для подключения. Поскольку обе точки доступа имеют одинаковый SSID и канал, для клиентов они отображаются как одна сеть. И только специализированное программное обеспечение выделяет разные точки доступа.

специализированное программное обеспечение выделяет разные точки доступа

При использовании такой конфигурации, следует обеспечивать минимальное перекрытие двух точек, иначе они начнут мешать друг другу. Правильная настройка минимального уровня сигнала в Access List позволяет добиться быстрого переключение между AP в автоматическом режиме. Поиграйте с параметром Signal Range, например, можно выставить значение -80…120 или  -90…120. Для создания бесшовного роуминга нужно прибегать к использованию Mesh и это уже тема для отдельной публикации.
