Обзор всепогодного маршрутизатора RB750P-PBr2 (PowerBox)

26.10.2015
Поделиться в:

В июле 2015 года компания Mikrotik представила обновленный PowerBox (Revision 2), новинка получила артикул RB750P-PBr2. Главной особенностью RB750P-PBr2 стал более мощный процессор с частотой 650 МГц, вместо 400 МГц.

Устройство поставляется в классической картонной коробке, и только артикул на наклейке говорит о том, что это обновленный PowerBox. Хоть старая версия и снята с производства, она все еще может оставаться на складах, поэтому при покупке в других интернет-магазинах обращайте внимание на артикул.

Комплектация RB750P-PBr2


PowerBox в коробке

PowerBox маркировка на коробке

Внутри нас ожидает достаточно хорошая комплектация.

PowerBox комплектация

Помимо самого PowerBox, здесь есть все необходимое для установки и подключения: блок питания, кабель, PoE-инжектор на 100 Мбит (RBPOE), 2 усиленные стяжки, хомут, DIN-защелка, а также 4 винта для её крепления к корпусу устройства.

PowerBox вид сзади на крепление

При креплении на мачту можно использовать как металлический хомут, там и стяжки.

PowerBox вид сзади на крепление, разнообразие крепления

Наличие DIN-защелки позволяет монтировать устройство в электрических и телекоммуникационных щитках на стандартную DIN-рейку. Обычно устройства не комплектуются подобными креплениями и на практике приходится прибегать к хитростям, чтобы надежно закрепить устройство в щитке.

PowerBox блок питания

Блок питания, поставляемый в комплекте, имеет повышенную мощность. При напряжении в 24В он способен выдавать ток до 2.5А, что обеспечивает выходную мощность до 60 Вт.

Само устройство имеет максимальный уровень энергопотребления всего 2 Вт. При этом максимальная мощность, выдаваемая на портах PoE out может составлять 2А, что позволяет обеспечить до 48 Вт для устройств, подключенных на портах 2-4. Следует учитывать, что для каждого порта подаваемый ток не может превышать 1А, при напряжении в 24В это равно 24 Вт. Учитывая невысокую потребляемую мощность многих устройств от Mikrotik, такая выходная мощность на порт позволяет подключать устройства каскадом, т.е. на один порт вы можете подключить устройство, которое в свою очередь может питать другие устройства.

Устройство выдает напряжение, равное входящему напряжению (от 6 до 30В). Стандартными напряжениями для PoE являются 24 и 48В, поэтому повысить выходную мощность, за счет подачи напряжения 48В не получится. Если вам необходимо подать PoE на большое количество устройств, для этих целей следует использовать специальные коммутаторы, например EdgeSwitch и UniFi Switch.

RB750P-PBr2 отлично подходит для установки в щитках и снаружи помещения, например на мачте. Корпус устройства изготовлен из серого пластика, размеры достаточно компактные – 18 х 12.5 х 5 см. Верхняя часть полностью заглушена и содержит только 5 индикаторов, о которых мы отдельно еще поговорим чуть ниже.

Все интерфейсы располагаются в нижней части. Для подключения кабелей предусмотрены отверстия, но изначально они заглушены для препятствования попаданию влаги внутрь корпуса. При установке их следует выдавливать.

PowerBox вид на отверстия для кабеля, нужно выдавливать

Крышка, закрывающая сетевые интерфейсы достаточно большая, почти в половину корпуса, открываться может на 90 градусов, что обеспечивает удобный доступ при подключении.

PowerBox водонепроницаемость, вид с открытой крышкой

Сетевых интерфейсов 5, все они экранированы. Для внешних работ использование экранированной витой пары, как и модуля грозозащиты – обязательно.

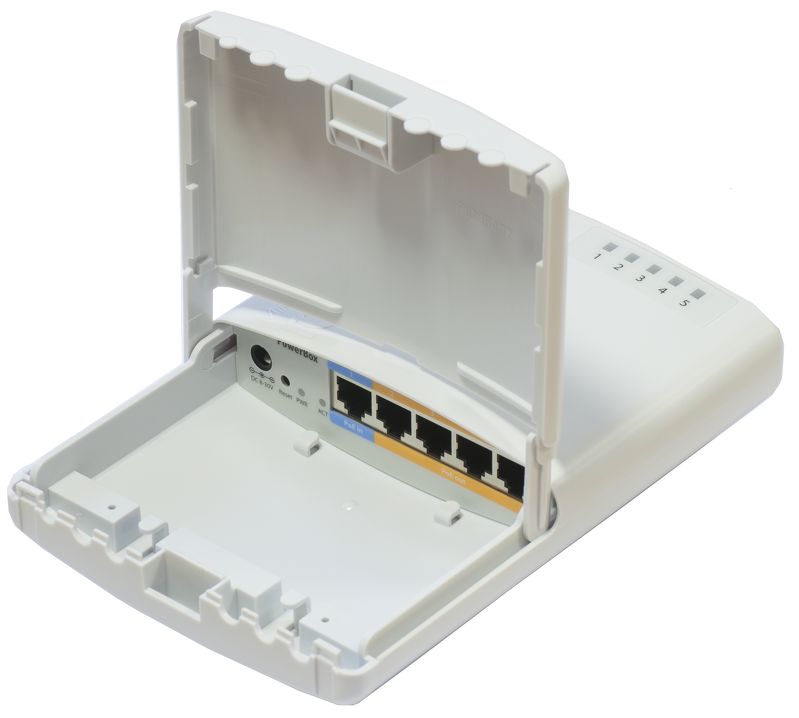

PowerBox вид на интерфейсы

Первый порт может быть использован для подачи питания по PoE, оставшиеся 4 – для PoE out. В конфигурации по-умолчанию, первый порт сконфигурирован в качестве WAN (Gateway). В любой момент, конфигурацию можно переназначить.

PowerBox переназначение портов

Питание можно также подавать через DC-штекер, например, если устройство устанавливается в щитке. Рядом располагается кнопка сброса настроек и два LED-индикатора: PWR (Power) и ACT (Activity). Для индикатора ACT можно назначить пользовательскую индикацию.

Аппаратная реализация Mikrotik PowerBox (Rev.2)

В качестве центрального процессора здесь используется уже хорошо известный нам чип Qualcomm QCA9531 (QCA951-BL3A) с рабочей частотой 650 МГц. Чуть ранее этот же процессор мы встречали в Mikrotik hAP lite (DB941-2nD), hAP (RB951Ui-2nD) и hEX lite (RB750r2). QCA9531 отличается низким энергопотреблением и хорошей производительностью. Низкий нагрев позволяет делать успешный разгон до 700-750 МГц.

PowerBox вид на системную плату

Объем оперативной памяти подрос до 64 Мбайт, что позитивно сказывается на общем уровне производительности устройства в режиме маршрутизации. Используется чип K4H511638J-LCCC (512 Мбит, 32М х 16, DDR SDRAM 333/400 МГц) производства Samsung.

Разработчики установили здесь чип Winbond 25Q128FVSG (128Мбит, SPI), поэтому объем постоянной Flash-памяти достаточно невелик – всего 16 Мбайт. Хотя этого хватает для нормальной работы как RouterOS, так и устройства в целом. При установке большого количества дополнительных пакетов могут возникнуть проблемы с нехваткой места на диске, поэтому придется выбирать, что устанавливать. Для записи логов на носитель места также будет маловато. Но если учесть цену устройства и его предназначение – недостатком это назвать нельзя, т.к. практически все устройства Mikrotik в этом ценовом сегменте не отличаются большим объемом флеш-памяти.

Цепь питания построена на преобразователе LCS LSP5523, его мы встречали ранее в стоечном маршрутизаторе RB2011UiAS-RM. Дополнительноь применяется 8-битный микроконтроллер Atmel TINY 461A (ATtiny461A), который, судя по всему, осуществляет управление PoE. В правой части печатной платы присутствует площадка для установки полноразмерного USB-порта. Сам процессор поддерживает USB, однако ни порт, ни дополнительные компоненты на плате не распаяны.

В верхней части расположено 9 LED-индикаторов: 5 зеленых (LD400-LD404) и 4 красные (LD700-LD703). На индикаторах мы остановимся более подробно.

В официальном даташите указано 11 индикаторов, из которых пользователь может сменить настройки 5 из них. Индикаторов действительно 11 и назначить можно 6 из них. Зелёные индикаторы по-умолчанию не светятся, для их активации следует зайти в System – LEDs и назначить индикацию для led1-led5. Дополнительно присутствует индикатор user-led, который отвечает за индикатор ACT возле интерфейсов. Для led1-led5 целесообразно назначить interface activity, если вы хотите видеть активность портов.

PowerBox настройка конфигурации LEDs

Красные индикаторы по-умолчанию включены, они отображают работу PoE out на портах 2-4 и таким образом показывают, что PowerBox подает питание на другие устройства. Красные индикаторы очень яркие, поэтому режим работы зеленых индикаторов увидеть при подаче PoE не получится.

PowerBox индикаторы PoE

PowerBox подача питания по PoE на две точки доступа

Есть место для красного диода и на 1-й порт (LD603), но он почему-то не распаян. Вместо него предполагается использование индикатора PWR возле интерфейсов.

Управление индикацией осуществляется с помощью сдвигового регистра HC595, который позволяет подключить большое количество индикаторов, используя всего несколько линий управления. Приятно видеть такую реализацию.

Дополнительно на плате присутствует датчик температуры и напряжения, что может быть удобным для удаленной диагностики, например проверка температуры в сильную жару/мороз, проверка исправности адаптера PoE (сильное проседание или, наоборот, повышение напряжения).

PowerBox управление температурой и вольтажем

Бипера на плате нет, впрочем, особой пользы от звукового сигнала при внешней установке на мачте нет.

Особенности интерфейса управлением PowerBox

Устройство работает под управление фирменной операционной системы RouterOS с уровнем лицензии 4, поэтому интерфейс и возможности по настройке аналогичны другим устройствам от Mikrotik, работающих на этой же ОС. Поэтому подробно на настройках останавливаться мы не будем, а рассмотрим лишь некоторые специальные «фишки», которые работают на этом устройстве.

Начиная со второй версии программного обеспечения контроллера PoE, стал доступен параметр PoE Priority для каждого из портов. Параметр задает приоритетность портов и учитывается при превышении общего лимита по току.

По-умолчанию этот параметр равен 10 для всех портов. При такой конфигурации, в случае превышения допустимой мощности, отключится питание на последнем порту. В случае с PowerBox, у которого всего 5 портов, отключится питание на Ether5, если и этого будет недостаточно – отключится Ether4 и т.д.

PowerBox настройки PoE интерфейсов

При необходимости, вы можете задать приоритетность вручную, например: Ether2 – 14, Ether3 – 13. Таким образом сначала питание отключится на втором интерфейсе, потом на втором, а далее сработает общий принцип и отключится 5-й интерфейс.

Статус powered on обозначает, что данный порт питает другое устройство. При этом в строках Current/Voltage/Power отображается текущей ток, напряжение и мощность (мощность равна силе тока, умноженной на напряжение; P = U * I).

Несмотря небольшой размер постоянной памяти, это ни коим образом не вызывает дискомфорта. Такие пакеты как CAPsMAN и HotSpot присутствуют по-умолчанию. После установки NTP у нас осталось еще 4 Мегабайта свободного места.

PowerBox проверка состояния

Уровень производительности PowerBox r2

Если сравнить уровень производительности hEX lite (RB750r2) и PowerBox (RB750P-PBr2) – различий не будет. Эти 2 устройства практически идентичны, у них одинаковый процессор, объем оперативной памяти и количество портов. По большому счету, PowerBox – модификация hEX во всепогодном корпусе с поддержкой PoE out на всех портах (кроме первого).

Режим, конфигурация 64 байта 512 байта 1518 байта
Мбит K pps Мбит K pps Мбит K pps
Мост 111 217 481 117 493 40
Мост + 25 bridge filter rules 36 71 287 70 493 40
Маршрутизация 102 201 481 117 493 40
Маршр + 25 simple queues 46 91 326 79 493 40
Маршр + 25 ip filter rules 22 43 173 42 493 40

Учитывая сходство с hAP lite (RB941-2nD), мы сравнили производительность этих устройств, т.к. у hAP lite тот же процессор, но меньше ОЗУ и всего 4 порта. Практически во всех случаях PowerBox и hEX lite оказываются на 25% быстрее, и только сложных конфигурациях при обмене пакетами по 64 байта отрыв увеличивается до 27-30%.

Сфера применения PowerBox

Инженерам Mikrotik удалось в очередной раз выпустить достаточно интересный продукт. PowerBox второго поколения отличается возросшей производительностью, которая позволяет по максимуму использовать возможности стандарта Fast Ethernet (100 Мбит).

Наличие портов 100 Мбит на текущий момент вызывает некоторые вопросы, особенно с появлением большого количества устройств с гигабитными портами, в частности это новейшие точки доступа с поддержкой стандарта 802.11ac. Основной конкурент в лице Ubiquiti на конференции NEXT 2015 уже успел представить подобные устройства (EdgePoint) с гигабитными портами.

Нам бы хотелось уже сейчас видеть гигабитную версию, за основу которой смело можно взять Mikrotik hEX с процессором Atheros QCA9556. Главное преимущество RB750P-PBr – хорошее соотношение параметров и низкой стоимости. Наличие 4 портов PoE out позволяет одновременно питать несколько устройств, как начального уровня (wAP, mAP 2n, cAP 2n), так и более высокого, например, SXT Lite2, SXT Lite5, Groove 52HPn, GrooveA 52HPn, SXT 2, SXT 5.

Благодаря богатым возможностями RouterOS, используя PowerBox можно создать компактный узел прямо на вышке.
