Обзор Ubiquiti EdgeRouter Lite

24.06.2013
Поделиться в:

Обзор Ubiquiti EdgeRouter Lite

Не так давно, компания Ubiquiti Networks, представила новую линейку сверх-производительных маршрутизаторов, под общим названием EdgeMAX. Которые, по заявлению производителя, должны стать одними из самых мощных сетевых устройств на рынке, и справляться с нагрузками до 1 000 000 pps. И вот, сегодня мы попробуем поближе познакомиться с самым младшим представителем этого семейства - Ubiquiti EdgeRouter Lite (маршрутизатор).


Ubiquiti  EdgeRouter  Lite  маршрутизатор

Комплект поставки

Упаковка Ubiquiti EdgeRouter Lite, внешне очень напоминает большинство прочих устройств Ubiquiti Networks. Коробка выполнена из высококачественного картона, имеет глянцевую полиграфию, где на черном фоне изображен сам маршрутизатор, его название, логотип компании, краткие характеристики и т.д. Присутствует так же голографическая наклейка, свидетельствующая об аутентичности устройства, и этикетка с серийным номером, датой выпуска и версией программного обеспечения.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

Внутри упаковки, все элементы устройства, аккуратно разложены в специальном лотке из перерабатываемого картона, что предотвращает из смещение и случайное повреждение в процессе транспортировки.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

В сам же комплект поставки, кроме EdgeRouter Lite (маршрутизатор), входит внешний блок питания с выходным напряжением 12V и силой тока в 1A, шнур электропитания, инструкция по эксплуатации в бумажном виде и крепежные болты, для установки устройства на вертикальные поверхности (например на стену).

Внешний вид и интерфейсы

Первое, на что сразу же обращаешь внимание, распаковывая EdgeRouter Lite (маршрутизатор), его вес. Он довольно легкий, даже не смотря на металлический корпус. И по началу, он даже обманывает первые ожидания, потому как другие маршрутизаторы с подобными характеристиками, как привило - гораздо тяжелее. Да и размеры его, очень скромные, 197.52x91x28мм, а вес, всего 289.2 грамм.

Как уже говорилось, корпус EdgeRouter Lite (маршрутизатор), полностью выполнен из металла, и покрыт порошковой краской черного цвета. На нижней, верхней и задней сторонах, в корпусе выполнена перфорация, для улучшения теплообмена устройства. Кроме этого, на верхней крышке, белой краской нанесен логотип UBNT и название маршрутизатора.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

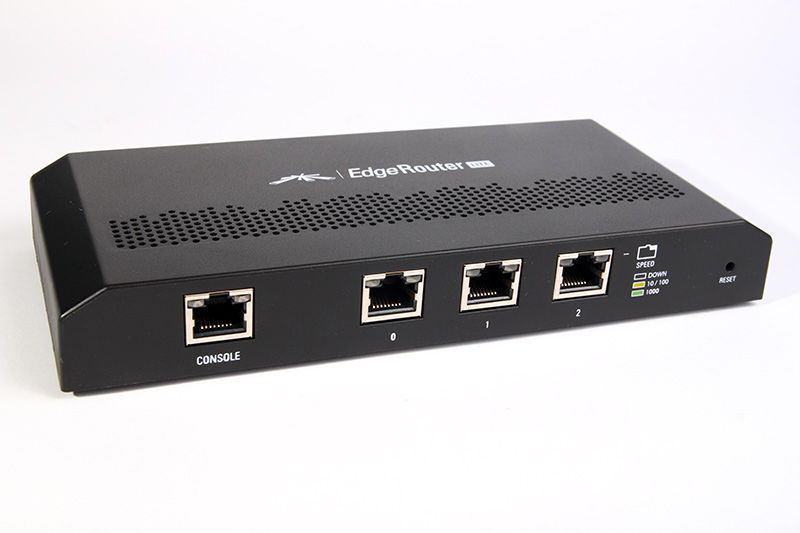

Все основные интерфейсы, расположились на передней панели. Здесь мы видим порт консоли управления в виде стандартного RJ-45 разъема и три таких же разъема, только уже 10/100/1000Mbps Gigabit Ethernet портов, которые снабжены светодиодной индикацией скорости подключения и передачи данных, а так же, кнопку сброса.

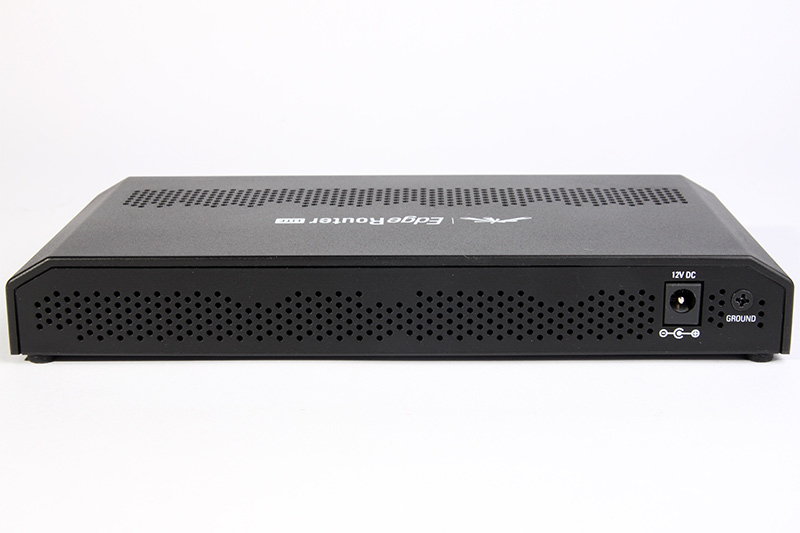

На задней панели, расположен только разъем подключения питания и небольшой винтик, для заземления маршрутизатора.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

А на нижней части устройства, есть четыре резиновые ножки, предотвращающие скольжение при установке его на горизонтальные поверхности и два специализированных отверстия, для крепления на вертикальные поверхности.

Так что, как мы видим, внешне Ubiquiti EdgeRouter Lite (маршрутизатор), мало чем выделяется из “серой массы” большинства сетевых устройств. Но внешний вид, еще не о чем не
говорит, ведь самое главное, это его возможности и аппаратное и программное обеспечение.

Технические характеристики

Вот мы плавно и подошли к самому интересному, к техническим характеристикам. А они у EdgeRouter Lite (маршрутизатор), не такие уж и незаурядные. И начнем мы по традиции с процессора и аппаратного обеспечения.

Построен данный маршрутизатор на базе сетевого двухъядерного MIPS64 процессора с тактовой частотой в 500MHz. Он так же снабжен 512MB DDR2 оперативной памяти и имеет 2GB встроенной Flash памяти. И как мы видим, даже с такими не самыми выделяющимися данными, инженеры смогли сделать такое устройство, о котором они смело заявляют, что его суммарная пропускная способность составляет 3Gbps.

Про интерфейсы, мы уже упоминали, EdgeRouter Lite (маршрутизатор) имеет три 10/100/1000Mbps Gigabit Ethernet порта и один последовательный порт с разъемом RJ-45.

А питаться он может от любого внешнего источника питания с напряжением от 9 до 12V постоянного тока.

Программное обеспечение

Для всей новой серии устройств EdgeMAX, компания Ubiquiti Networks, разработала новейшую сетевую операционную систему EdgeOS, которая установлена и в модели Ubiquiti EdgeRouter Lite (маршрутизатор). Эта операционная система, не смотря на всю свою инновационность, построена на базе web-технологий и внешне похожа на все остальные программные продукты компании, под управлением которых, работают и беспроводные точки доступа и обычные маршрутизаторы. Поэтому, если вы хоть раз имели дело с устройствами Ubiquiti, внешне, интерфейс EdgeOS покажется вам знакомым.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

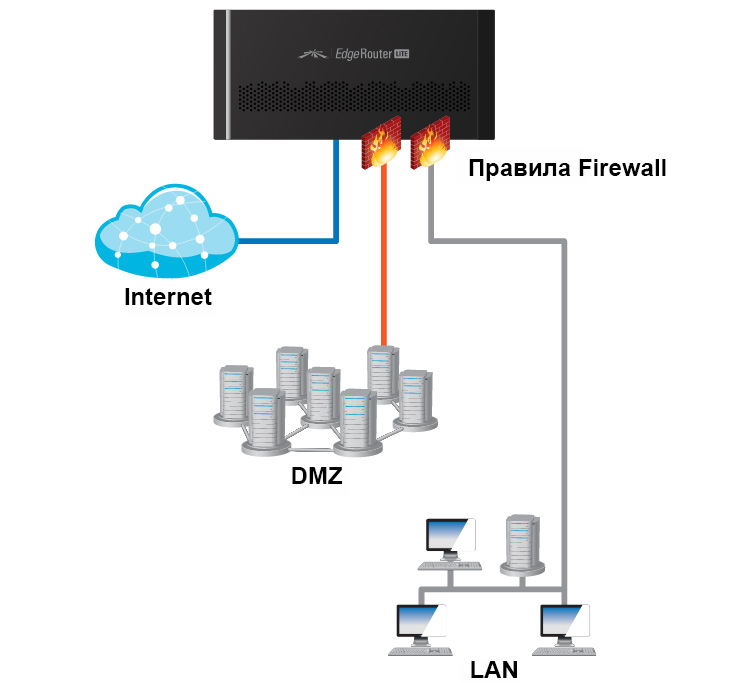

Ну и конечно же, все основные функции современного маршрутизатора, присущи всем устройством работающим под управлением Ubiquiti EdgeOS. Это программное обеспечение включает в себя все функции маршрутизации и многое другое. Вы можете создавать виртуальные сети VLAN, мосты, агрегацию каналов, туннельные соединения, использовать OSPF, RIP и BGP протоколы маршрутизации, использовать брандмауэр для обеспечения безопасности, и создавать безопасные соединения VPN с использованием протоколов IPsec, OpenVPN, L2TP, PPTP. Все функции управляются с единой унифицированной конфигурации, доступ к которой, можно получить как из Web-интерфейса, так и из командной строки.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

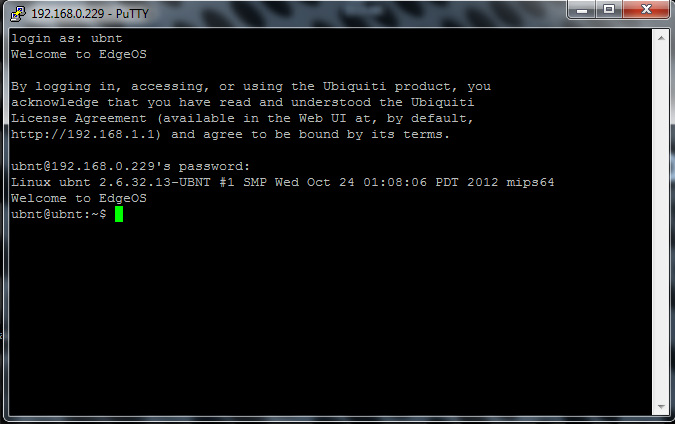

Причем, самое интересное в EdgeOS, что она построена на open platform базе и в ее основе, лежит дистрибутив Debian® Linux. Поэтому, вы имеете полный доступ на системном уровне, включая root права, всю иерархию файловой системы и т.д. И как следствие, это позволяет устанавливать и использовать существующие Debian пакеты, и вы даже можете создавать свои собственные с помощью стандартных инструментов. Что в свою очередь, позволяет довольно гибко управлять не только маршрутизацией но и прочими аспектами всей системы.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

И как мы видим, EdgeOS это не просто очередная сетевая ОС для маршрутизаторов, а своего рода экосистема, которая в будущем может “обрасти” разнообразными дополнительными возможностями, в том числе и благодаря силам энтузиастов. Кроме того, большинству системных администраторов, полный доступ к системе, да и сам Linux, наверняка придутся по душе. При этом, не останутся в стороне и обычные пользователи, ведь интуитивно понятный Web-интерфейс, по силам даже новичкам. А на нашем сайте, вы можете найти подробные инструкции по настройке EdgeOS.

Тесты и эксплуатация

Ну и конечно же, весь этот рассказ будет не полным, если Ubiquiti EdgeRouter Lite (маршрутизатор) не проверить в действии. Потому как лабораторные тесты это одно, а реальная эксплуатация, зачастую показывает совершенно другие стороны любой техники.

Сразу скажу, что специализированного оборудования для тестов у нас нет, и все тесты решено проводить в реальных условиях. Другими словами, EdgeRouter Lite будет использован в качестве офисного маршрутизатора и справляться ему придется с нагрузками нашей сети. А так как, данный маршрутизатор имеет всего 3 Ethernet порта, один из которых задействован для подключения к провайдеру сети Интернет, то для нормальной работы, дополнительно была задействована еще одна новинка от Ubiquiti Networks - TOUCHSwitch PoE.

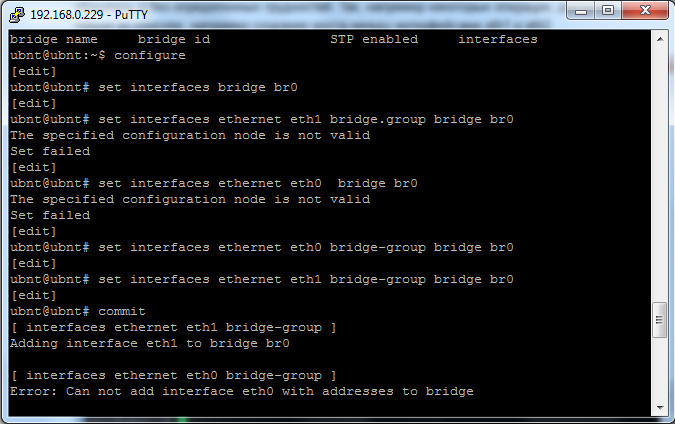

Сразу поразило то, что настройка всей сети, не смотря на новизну устройства, не заняла много времени. Реально, как и обещал производитель, все довольно понятно на интуитивном уровне. Были настроены все правила и политики Firewall, настроен NAT, установлено соединение с провайдером по протоколу PPPoE, и даже созданы две отдельные виртуальные сети VLAN с разной адресацией, для разных отделов. Но не обошлось и без определенных трудностей. Так, например некоторые операции, доступны только из консоли, допустим, создание моста между интерфейсами eth1 и eth2.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

Но скорей всего, эти недоработки в скором будущем будут исправлены производителем.

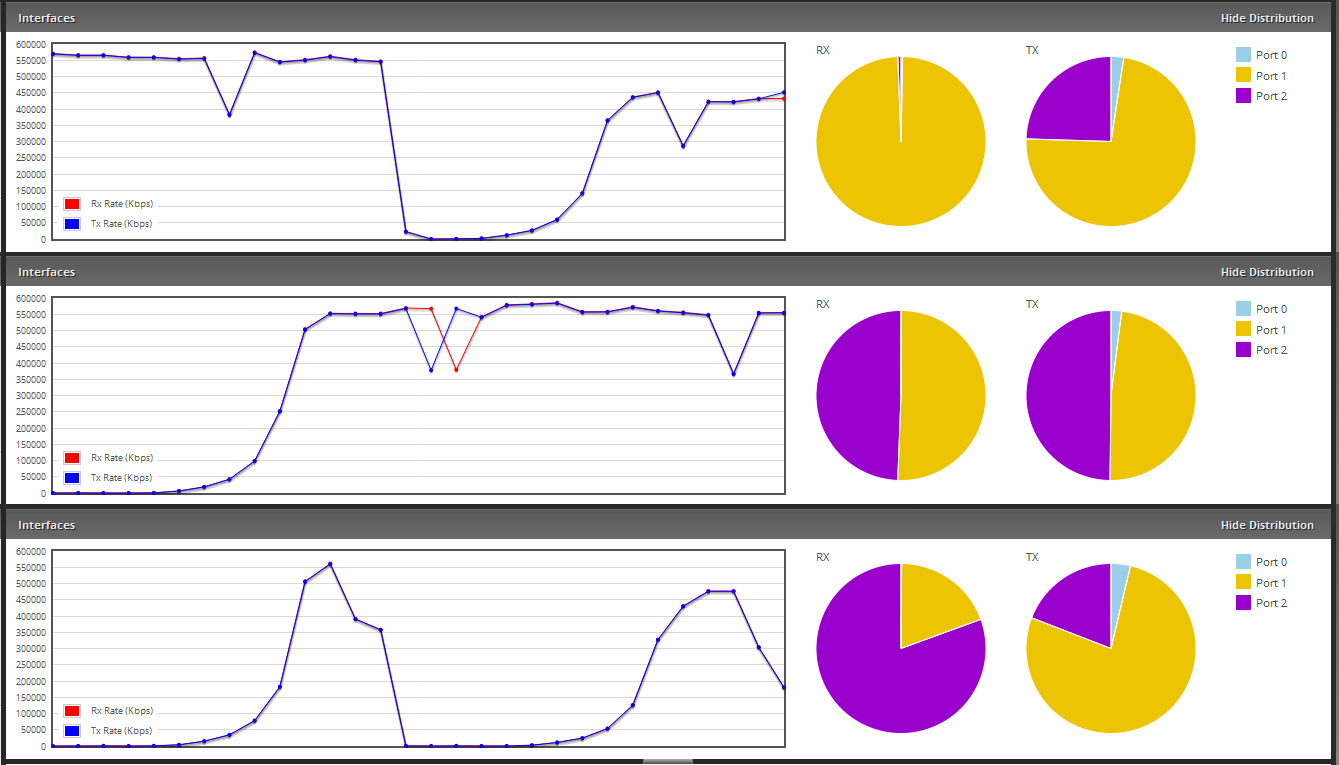

После осуществления всех основных настроек, маршрутизатор был интегрирован в сеть и мы действительно, были приятно удивлены. Со всей нагрузкой офисной сети, он справлялся без особых усилий. Средняя нагрузка составляла от 600 до 900Mbps, о чем и свидетельствуют нижеприведенные графики.

Ubiquiti  EdgeRouter  Lite  маршрутизатор

Максимально зафиксированная загрузка процессора, в этом режиме, не превышала 20-22%, что говорит о том, что заявленные производителем 3Gbps, это вполне реальные цифры.

Проработав несколько дней подряд, Ubiquiti EdgeRouter Lite (маршрутизатор) не вызвал не единого нарекания, все необходимые изменения вносились в конфигурацию уже по ходу эксплуатации. И никаких задержек или сбоев сети, замечено не было. Единственное, о чем стоит еще упомянуть, так это то, что даже при минимальной нагрузке, корпус устройства, довольно сильно нагревается, как это может сказаться на дальнейшую работу при более высоких нагрузках, не известно.

Выводы

Компания Ubiquiti Networks, всегда была на передовой линии современных технологий в области сетевых решений. И если до этого, основным видом ее деятельности считались беспроводные устройства, то с появлением семейства EdgeMAX и в частности маршрутизатора EdgeRouter Lite, компания сделала серьезную заявку на завоевание рынка SOHO маршрутизаторов для малого и среднего бизнеса.

Бесспорно, EdgeRouter довольно интересная новинка, которая имеет довольно большой потенциал. А учитывая ее высокую производительность и пропускную способность, она может занять достойное место на рынке.

В процессе эксплуатации, маршрутизатор показал себя с самой лучшей стороны, и не вызвал, практически никаких нареканий. А возможность самостоятельной модификации программного обеспечения и полный root доступ к системе, открывают перед системными администраторами, практически неограниченные возможности.

Все это делает EdgeRouter Lite (маршрутизатор) прекрасным выбором, даже для небольших провайдеров, не говоря уже о его применении в качестве шлюза в небольших и средних компаниях, для которых важным является надежность и высокая пропускная способность.
