Обзор Ubiquiti airGateway

11.02.2014
Поделиться в:

Обзор Ubiquiti airGateway

Компания Ubiquiti Networks, продолжает радовать своих поклонников нестандартными решениями и очень оригинальными новинками. Одна из которых - Ubiquiti airGateway. Миниатюрное устройство, способное значительно расширить возможности беспроводных точек доступа, таких как NanoStation M, NanoBeam M, NanoBridge M, Rocket и многих других устройств, которые получают питание по технологии PoE, добавив к ним, дополнительную беспроводную сеть. По сути, это беспроводная точка доступа, предназначенная для использования внутри помещения, и подключаемая непосредственно к PoE инжектору.

Именно с этим устройством, мы сегодня и познакомимся поближе, рассмотрим его внешний вид, аппаратные и технические возможности.

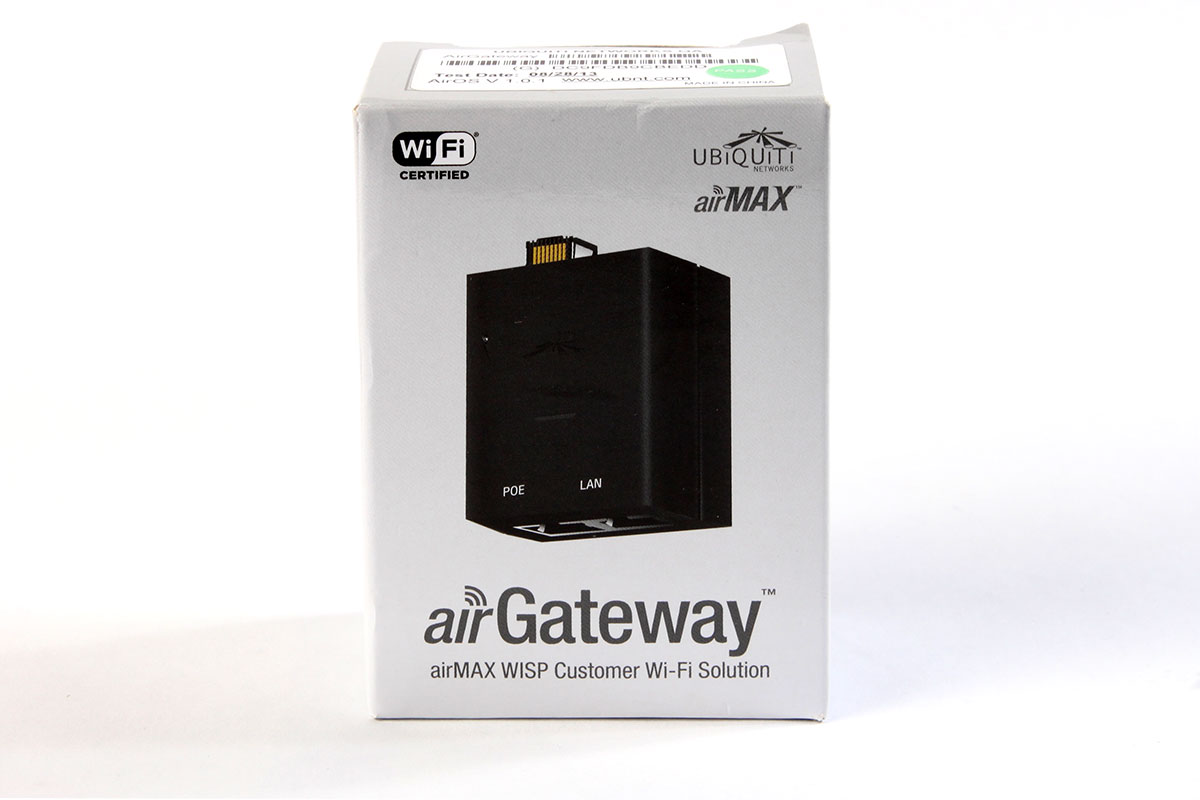

Упаковка Ubiquiti airGateway

Комплект поставки

Поставляется airGateway, в очень маленькой картонной коробочке, привычного для большинства оборудования Ubiquiti Networks, серого цвета, с цветной полиграфией. На упаковке можно увидеть изображение самого устройства, его название и логотип производителя. Здесь так же, имеются краткие сведения о устройстве, его предназначении, и этикетки с технической информацией (серийный №, MAC) и штрих-кодом.

Внутри, в дополнительном лотке из переработанной бумаги, плотно уложен airGateway, и краткая инструкция. И больше ничего…

Открытая упаковка Ubiquiti airGateway

Поэтому, его комплект поставки, можно назвать - совершенно скромным. Хотя по сути, больше то ничего и не надо.

Внешний вид и интерфейсы

Так как airGateway, разработан таким образом, что является частью PoE инжектора, или его продолжением. То и внешне, полностью похож на него, только меньше по габаритам.

Корпус выполнен из качественного черного пластика. Достаточно прочный, не скрипит и не имеет никаких дефектов литья или облоя. На верхней стороне, можно увидеть логотип Ubiquiti Networks, светодиодный индикатор и надписи LAN и POE, помечающие, расположенные на передней стороне RJ-45 интерфейсы.

Ubiquiti airGateway вид сверху

Эти два интерфейса, как вы уже догадались, служат для подключения к проводной сети и подачи питания совместно с данными на беспроводные устройства Ubiquiti.

Ubiquiti airGateway

А на задней стороне airGateway, расположился интегрированный RG-45 (Male) разъем, а так же, форма корпуса, в этой части, имеет специальную выемку, позволяющую плотно соединять устройство с PoE инжекторами компании Ubiquiti Networks.

     PoE адаптер и Ubiquiti airGateway

Соединение PoE адаптер и Ubiquiti airGateway

А на нижней части, кроме стандартной этикетки, есть кнопка Reset.

Предназначение и принцип работы

Основное предназначение airGateway, это возможность развертывания внутренних беспроводных сетей в рамках клиентов беспроводных провайдеров. Типичная схема применения данного устройства, хорошо проиллюстрировано на изображении ниже.

Схема подключения PoE адаптер и Ubiquiti airGateway

Технические характеристики

Согласно спецификации, предоставляемой производителем, Ubiquiti airGateway построен на базе сетевого процессора Atheros MIPS 24KC, с тактовой частотой в 400MHz и имеет 32MB встроенной DDR1 оперативной памяти.

И как мы уже говорили, снабжен двумя 10/100Mbit/s Fast Ethernet портами и одним RG-45 male разъемом. А так же, имеет двухцветный светодиодный индикатор активности и кнопку сброса. Все порты, при этом, имеет защиту от статического электричества (ESD Protection), с напряжением до 24kV.

Но самое интересное, это конечно же, характеристики связанные с беспроводным интерфейсом устройства. Так, airGateway работает в частотном диапазоне 2.412-2.484GHz и имеет максимальную выходную мощность в 18dBm и встроенную антенну. Поддерживает стандарты беспроводной связи IEEE 802.11 b/g/n. И не смотря на всю свою миниатюрность, может обеспечить пропускную способность до 150Mbit/s в перделах не большого помещения.

К слову, airGateway имеет физические размеры 54x44x30mm и вес, всего 56 грамм.

Питание на него подается непосредственно от PoE адаптера с напряжением 15-24V постоянного тока, а потребляемая мощность, не превышает 4W.

Программное обеспечение

airOS Ubiquiti airGateway

Работает airGateway, под управлением фирменной сетевой операционной системы Ubiquiti airOS, которая знакома многим поклонникам данного бренда. Поэтому большинству, его настройка не составят никакого труда. Кроме того, при первом включении, airGateway предлагает воспользоваться достаточно простым мастером настройки, и выполнив несколько простых шагов, даже новичок, без труда справится с этой задачей.

airOS Ubiquiti airGateway мастер установки

В качестве беспроводного устройства, Ubiquiti airGateway может выступать в роли клиента, точки доступа или повторителя.

airOS Ubiquiti airGateway настройки

Работает как мост или маршрутизатор. Поддерживает все основные протоколы связи, и имеет в своем арсенале все необходимые инструменты управления сетью: NAT, Firewall, DHCP, VLAN, Static Routers, Port Forwarding, и многое другое.

airOS Ubiquiti airGateway настройки 2

В целом, настройка airGateway в качестве беспроводного SOHO маршрутизатора для дома или не большого офиса, занимает не более 10-15 минут. Но не смотря на всю простоту, достаточно широкие сетевые возможности, способны очень гибко управлять потоками трафика.

Выводы

И как мы видим, airGateway - это маленькое устройство с большими возможностями. Любой клиент беспроводного провайдера, который использует в качестве абонентского оборудования одно из устройств от компании Ubiquiti Networks, может без труда и за очень скромные деньги (стоимость airGateway, довольно не велика), расширить свою сеть, просто добавив, практически Plug-n-Play, беспроводную точку доступа.

И если учитывать тот факт, что airGateway, это узкоспециализированное устройство, то каких либо минусов, в нем попросту нет. А вот зато, плюсов - хоть отбавляй. Среди них - и простота использования, и миниатюрность, и достаточно высокая мощность аппаратного обеспечения. И кроме того, использовать его можно не только с оборудованием Ubiquiti, но и практически с любым другим устройством, получающим питание по протоколу PoE и имеющим PoE инжектор.

А если вам необходимо более широкое покрытие беспроводной сети внутри помещения, то производитель предлагает усиленную модель airGateway LR с внешней антенной, имеющей коэффициент усиления 5dBi.
