Обзор точки доступа UniFi AC HD (UAP-AC-HD): король среди устройств 5 ГГц

08.01.2017
Поделиться в:
Обзор точки доступа UniFi AC HD (UAP-AC-HD): король среди устройств 5 ГГц

Несколькими неделями ранее у нас уже была возможность познакомиться с UniFi AP AC PRO, которую можно назвать отличным решением для простого расширения возможностей беспроводной сети Wi-Fi. Причем не имеет значения, планируете ли вы использовать AC PRO дома, или планируете использовать её в офисе (коммерческое использование).

До недавнего времени UniFi AP AC PRO и AC EDU возглавляли пальму первенства в линейке точек доступа Ubiquiti UniFi. С появлением UniFi AC HD, UniFi AP AC PRO утратил свое первенство.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 По совокупности характеристик, UniFi AP AC HD существенно превосходит флагмана предыдущего поколения, обладая еще более производительным беспроводным модулем на базе новых чипов. К тому же, разработчики решили применить более мощную антенну.

Перспектива получения более быстрого Wi-Fi заставила нас провести тестирование UniFi AP AC HD, чтобы узнать насколько велико преимущество Новой точки, в сравнении с UniFi AP AC PRO и есть ли вообще смысл в модернизации уже существующей сети на UAP-AC-PRO.

 Чуть ниже размещена сводная сравнительная таблица. Мы намеренно исключили из неё UniFi In-Wall и UAP-AC-EDU, обзор которой мы публиковали на днях.

Модель

UniFi AP AC LITE

(UAP‑AC‑LITE)

UniFi AP AC LR

(UAP‑AC‑LR)

UniFi AP AC PRO (UAP‑AC‑PRO)

UniFi AP AC HD

(UAP‑AC‑HD)

Стандарты

802.11 b/g/n/ac

802.11 b/g/n/ac wave 2

Dual-Band

да, одновременная работа 2.4ГГц + 5ГГц

Антенна

2×2 MIMO

3×3 MIMO 2.4ГГц

2×2 MIMO 5ГГц

3×3 MIMO

4×4 MU-MIMO

Канальные скорости

300 Мбит 2.4ГГц,

867 Мбит 5 ГГц

450 Мбит 2.4 ГГц,

867 Мбит 5 ГГц

450 Мбит 2.4 ГГц,

1300 Мбит 5 ГГц

800 Мбит 2.4 ГГц,

1733 Мбит 5 ГГц



Интерфейсы

1 x Gigabit Ethernet

1 x Gigabit Ethernet,

LAN +  Bridge

2 x Gigabit Ethernet,

Link Aggregation



Расширяемость

не предусмотрено

USB (поддержка интеркома)



Безопасность

WEP, WPA-PSK, WPA-Enterprise (WPA/WPA2, TKIP/AES)



POE

24V Passive PoE

802.3af PoE,

802.3at PoE+

802.3at PoE+



Дополнительные возможности

Wireless Uplink, гостевой WiFi, VLAN, QoS

Wireless Uplink, гостевой WiFi, VLAN, QoS, MU-MIMO, Beamforming



Размеры

160 x 31.45 мм

175.7 x 43.2 мм

196.7 x 35 мм

220 x 48.1 мм



Рекомендуемая цена, $

89

109

149

349





Давайте взглянем на спецификации, на бумаге Ubiquiti UniFi AP AC HD – самая мощная и продвинутая точка доступа во всем семействе UniFi. Стало это возможным благодаря использованию нового двухдиапазонного чипа Qualcomm QCA9994. Дополнительно инженеры оснастили устройство антенной решеткой с поддержкой MIMO 4 × 4.

Всё это обеспечивает максимальную канальную скорость на уровне 1.7 Гбит/сек. Естественно, для реализации такой скорости используется более новый стандарт 802.11ac Wave 2, допускающий объединение двух каналов по 80 МГц в один на 160 МГц. Поддержка MU-MIMO позволяет обеспечить высокую пропускную способность при одновременной работе с большим количеством клиентов.

 Питается устройство по стандарту 802.3at PoE+, так что для подключения лучше всего использовать совместимый PoE-коммутатор или, в крайнем случае, комплектный инжектор.

Ну что ж, приступим к знакомству?

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 Внешний вид, комплект поставки

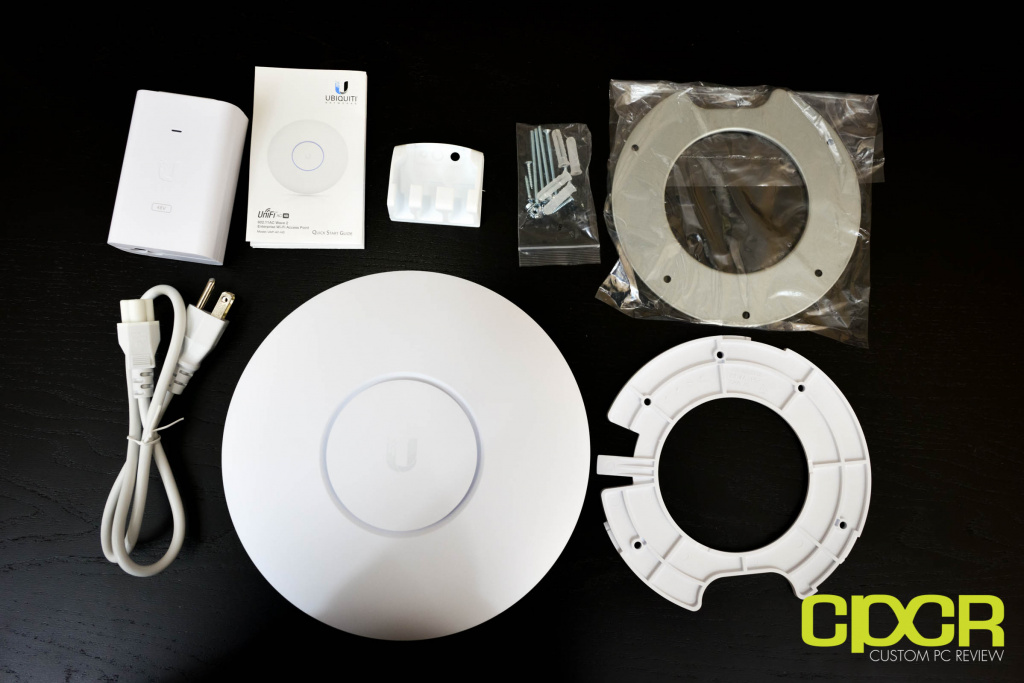

 Комплект поставки, помимо самой точки доступа, включает металлическую монтажную пластину (для потолка), крепежное кольцо для настенного/потолочного монтажа, комплект дюбелей, PoE-адаптер с кабелем питания, заглушку для интерфейсов и небольшую краткую инструкцию.

 Обзор точки доступа UniFi AC HD (UAP-AC-HD)

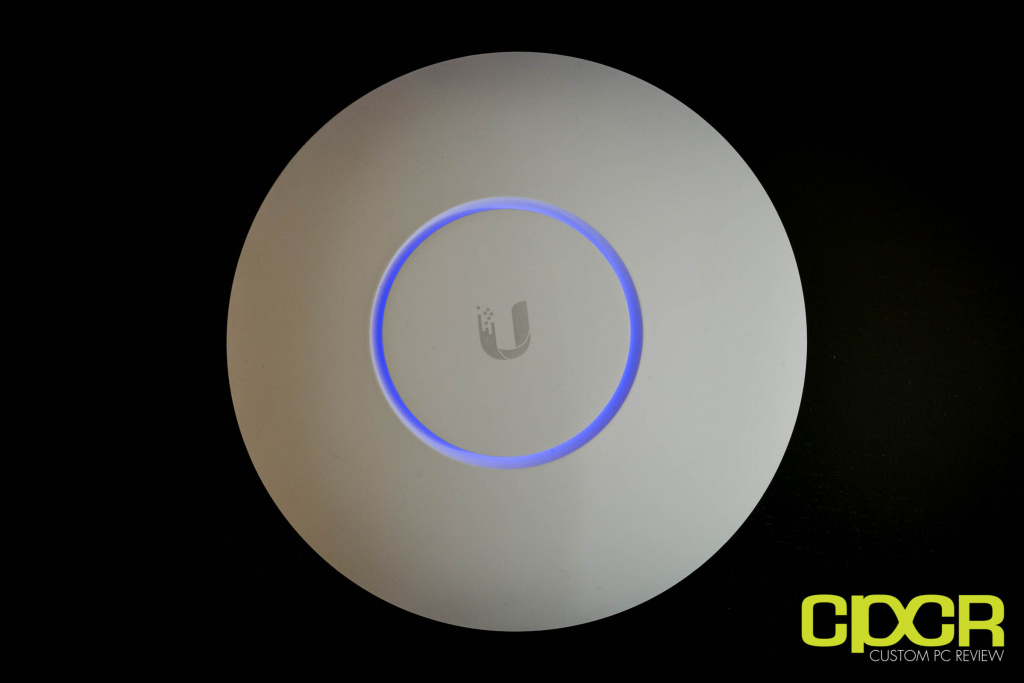

 Подобно большинству точек доступа Ubiquiti, UniFi AP AC HD имеет форму блюдца. Правда новая точка чуть большего размера, в сравнении с предыдущими версиями – 22 см в диаметре и почти 5 см в толщину.

 Как и у других точек, по центру находится кольцо с индикацией, а на обратной стороне крепится съемное крепление.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

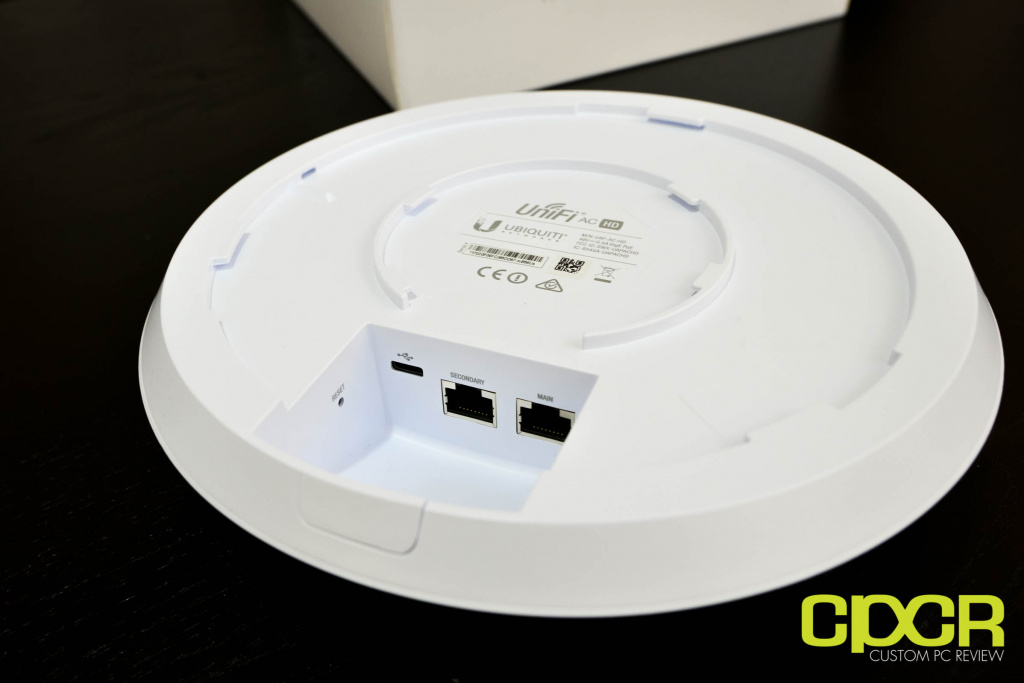

На обратной стороне точки доступа расположены 2 гигабитные интерфейса. Второй дополнительный интерфейс может использоваться в режиме моста (Bridge), либо для агрегации канала на основе 802.3ad.

 Рядом с интерфейсами находится кнопка сброса (Reset) и порт USB, который можно использовать для подключения дополнительной системы громкой связи (PA system). Саму систему громкой связи мы пока не видели, эта возможность пока реализована только в составе UAP-AC-EDU.

В процессе установки также можно использовать мягкую вставку, которая по задумке разработчиков обеспечивает Cable Management.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 В зависимости от текущего статуса, индикатор может принимать разный цвет.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)


Вид индикации

Статус

Мерцание белым каждые ½ сек

Инициализация

Постоянный белый

Настройки по-умолчанию

Постоянный синий

Привязана к контроллеру

Быстрое мерцание белым

Ошибка инициализации

Быстрое переключение между белым и синим

Обновление программного обеспеечния

Синий, затухающий каждые 5 сек

Режим изоляции

Быстрое мерцание синим

Поиск точки доступа

Нет индикации

Устройство отключено, либо в настройках точки отключена индикация

 Управление при помощи UniFi Controller

 UniFi AP AC HD управляется при помощи программного обеспечения UniFi Controller, которое является унифицированным для всей линейки точек доступа, коммутаторов и шлюзов UniFi.

 При помощи UniFi Controller можно без особых трудностей объединить несколько десятков маршрутизаторов, коммутаторов и точек в единую сеть с единой панелью управления.

 Сам UniFi Controller можно запустить на ПК, сервере в облаке или же на специальном устройстве UniFi Cloud Key. Для тех, кто впервые знакомится с UniFi, дополнительно информируем, управлять настройками UniFi AP напрямую через браузер по IP WebUI нельзя.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)


 В нашей сети уже имеется UniFi Security Gateway и UniFi Switch, поэтому в Dashboard зеленым цветом отображены WAN и LAN.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 Беспроводная сеть Wi-Fi настраивается в соответствующем разделе Wireless Networks, после чего настройки применяются для всех точек доступа, находящихся под управлением контроллера. UniFi позволяет с легкостью добавлять гостевые сети с гостевым порталом (авторизации по коду, паролю, после оплаты и т.д.). Ранее мы уже неоднократно рассматривали возможности UniFi Controller, поэтому повторно описывать все возможности нет необходимости.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Все настройки конкретной точки производятся в боковом меню, после выбора устройства. Ниже приведен пример настройки агрегации портов.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 По сути, настройки UniFi AP AC HD очень схожи с другими точками UniFi, в частности с UniFi AP AC PRO, отличия только в доступном уровне мощности и поддержке тех или иных специфических функций (в данном случае, как пример – агрегация).

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Чуть выше пример использования специального инструмента для анализа радиоэфира (RF Environment scan), позволяющего провести анализ эфира и выбрать оптимальный канал для конкретной точки доступа.

 Производительность беспроводной сети

С марта 2017-го года мы обновили наш «беспроводной клиент» до Apple MacBook Pro, т.к. это один из немногих ноутбуков на рынке, который может похвастаться хорошим беспроводным модулем MIMO 3x3.

 Производительность беспроводной сети проверяется путем проверки скорости между клиентом и сервером. Сервер использует контроллер Realtek 8111GR и напрямую подключен к коммутатору UniFi US-8-150W. В качестве клиента используется макбук с беспроводным модулем Broadcom BCM43xx, который в свою очередь подключается к беспроводной сети.

 Скорость передачи данных между двумя устройствами проверяется при помощи iPerf 3.1.3 в режиме TCP. Посторонний шум в рабочем диапазоне сведен к минимум, но не исключен полностью.

 Местоположение 1

 Изначально скорость проверяется при условии прямой видимости бежду клиентом и точкой доступа, расстояние при этом составляет примерно 1.5 метра (5 футов). Тест проводится в наиболее производительном диапазоне 5 ГГц.

 Местоположение 2

 В качестве тестового помещения используется двухэтажное здание прямоугольной формы общей площадью 140 м2 (1500 квадратных футов). Во время следующего теста точка доступа находится на втором этаже в углу здания, в то время как клиент находится в противоположном углу первого этажа. При этом между устройствами имеются преграды в виде перекрытия и стен, общее расстояние при этом составляем примерно 12 метров (40 футов).

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 Ранее мы тестировали UbiquitiUniFi AP AC PRO, который на тот момент был самым быстрым маршрутизатором, правда это первенство не продлилось долго.

 Чуть позже мы тестировали Synology RT2600ac, который в условиях прямой видимости смог обеспечить 873 Мбит.

 И вот сейчас Ubiquiti повторно отбирает пальму первенства, как у конкурента в лице Synology, так и у своего меньшего собрата UAP-AC-PRO. Новая точка доступа UniFi AC HD в паре с Apple MacBook Pro смогла обеспечить скорость передачи данных на уровне 891 Мбит, это очень высокий показатель.

При изменении местоположения клиента, скорость предсказуемо падает, до отметки 355 Мбит. Стоит, однако, отметить, что это лучший результат из всех полученных нами на любых других точках доступа или роутерах. Те, кому необходимо покрыть 140-185 квадратных метров (1500-2000 кв. футов), не должны испытывать каких либо проблем, ведь одна точка UniFi AP AC HD по силам покрыть такую площадь.

 Есть небольшое замечание по поводу агрегации 802.3ad. Дело в том, что несмотря на использование данного функционала, нам не удалось достичь на UniFi AP AC HD скорости более 1 Гбит/сек (multi-Gigabit), несмотря на использование нескольких серверов и беспроводных клиентов.

Из-за узких временных рамок, мы не смогли уделить данному вопросу больше времени, так что не исключено, что мы еще вернемся к данному вопросу в будущем. В принципе, реальная польза должна иметь место, но только в условиях одновременной большой загрузки сразу двух беспроводных диапазонов, с использованием максимально широких каналов. При этом количество клиентов должно сводиться к минимуму, в идеале не более двух на диапазон. В действительности же, в большинстве случаев, клиентов будет много, и далеко не все они будут в зоне прямой видимости, так что даже одного порта Gigabit Ethernet будет более чем достаточно.

 Оценка качества покрытия при помощи NetSpot

 Чтобы проверить качество покрытия и уровень сигнала беспроводной сети Wi-Fi, мы воспользовались отличной бесплатной утилитой под названием NetSpot. Красным и желтым обозначаются зоны с очень сильным уровнем сигнала; зеленым – хороший сигнал; синий – слабый уровень сигнала.

 Первый этаж

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 Второй этаж (с точкой доступа)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 В целом, UniFi AP AC HD обеспечивает хорошее покрытие на всей площади, без каких-либо проблемных зон. Конечно же, качество покрытия напрямую зависит от используемых для здания материалов. Закономерность тут одна, чем больше железобетона – тем сложнее распространяется радиосигнал.

Если AC HD окажется мало, вы всегда сможете добавить дополнительные точки в свою сеть, благо в UniFi Controller делается это за считанные секунды.

 Поддержка DFS (Dynamic Frequency Selection)

 Отдельно хочется сказать пару слов про DFS, иными словами функцию автоматического выбора частоты.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

В отличие отUniFi AP AC PRO, на момент подготовки этого обзора, в новой точке доступа UAP AC HD еще не было поддержки каналов DFS. По этому поводу мы обратились к Ubiquiti, где нас заверили, что поддержка DFS будет добавлена с ближайшим выходом обновления программного обеспечения.

 Менее, чем через неделю, 8-го марта Ubiquiti выпустили прошивку 3.7.45.6182, в которой добавлена поддержка DFS. В частности, для диапазона 5 ГГц стали доступны следующие каналы DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140 и 144.

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

В заключение

 Подводя итоги нашего тестирования, можно с абсолютной уверенностью говорит о том, что точка доступа UniFi AP AC HD от Ubiquiti на сегодняшний день является самой лучшей и производительной точкой доступа из всего того, что мы тестировали до этого момента.

 Во время тестирования нам удалось достичь практически тех же скоростных показателей, которые получает пользователь при подключении к гигабитной сети при помощи кабеля. Всего несколько лет назад это можно было бы назвать научной фантастикой, но сегодня это уже реальность.

 Если вам требуется высокопроизводительная беспроводная сеть Wi-Fi на базе стандарта 802.11ac Wave 2, можете прекращать читать данный обзор и сразу же оформлять заказ на UniFi AP AC HD.

 Для того, чтобы воспользоваться преимуществами, которые предоставляет UniFi AP AC HD, вам необходимо использовать клиентские устройства, поддерживающие конфигурацию MIMO 3x3. Для того, чтобы полностью раскрыть потенциал точки доступа, в частности многопользовательский MU-MIMO, необходимо, чтобы все ваши беспроводные клиенты поддерживали стандарт 802.11ac второй волны (Wave 2). В этом случае вы сможете существенно повысить скорость, предоставляемую каждому клиенту в режиме многопользовательской передачи данных. Сильно обольщаться по этому поводу также не стоит, ведь MU-MIMO пока работает только в режиме Downstream, т.е. от точки к клиенту. Работа MU-MIMO в режиме Upstream (от клиента к точке) обещается в грядущих стандартах.

 Собственно говоря, о работе в многопользовательском режиме у нас, к сожалению, не было технической возможности проверить одновременную работу хотя бы 50-100 устройств. Тем не менее, в неконтролируемом тестировании UniFi AP AC HD, мы смогли одновременно и без проблем получить 2 потока 1080p с IP-камер и 8 потоков 1080p с YouTube на шести смартфонах и двух ноутбуках, т.е. суммарно 10 потоков FullHD 1080p «по воздуху».

Обзор точки доступа UniFi AC HD (UAP-AC-HD)

 Помимо потребности в достаточно высокоуровневом клиентском оборудовании или множестве более простых клиентов, тем не менее, мы не видим причин не рекомендовать эту точку к приобретению, ведь задел на будущее у неё огромный.

 В то же время, UniFi AP AC HD подойдет далеко не для каждого клиента. Рекомендуемая розничная стоимость данного устройства находится на отметке 345 долларов, делая её одной из самых дорогих точек доступа во всей линейке UniFi (если не брать в расчет UAP-AC-EDU). UniFi AP AC PRO стоит по меньшей мере в 2 раза дешевле, что позволяет приобрести сразу 2 точки вместо одной.

 С другой стороны, конкурентами для UniFi AP AC HD являются вовсе не собственные продукты, а скорее решения от Aruba и Ruckus, в сравнении с которыми продукт Ubiquiti стоит заметно дешевле.

 Данная публикация является авторским переводом обзора «Ubiquiti UniFi AP AC HD WiFi Access Point (UAP-AC-HD): The King of 5GHz Wireless AC».
