Обзор коммутаторов Ubiquiti TOUGHSwitch PoE и TOUGHSwitch PoE PRO

24.06.2013
Поделиться в:

Обзор коммутаторов Ubiquiti TOUGHSwitch PoE и TOUGHSwitch PoE PRO

В последнее время, технология передачи электроэнергии совместно с данными по одному кабелю Power over Ethernet (PoE), приобрела очень широкое распространение, и продолжает набирать обороты. Так большинство современных беспроводных точек доступа, как провайдерского класса, так и клиентской части, попросту не имеют даже специализированных разъемов для получения электропитания, оно осуществляется исключительно по протоколу и технологии PoE. И поставляются они не с привычным блоком питания, а со специализированным PoE инжектором. В свою очередь, этот факт заставил задуматься инженеров компании Ubiquiti Networks, над созданием единого универсального PoE концентратора, который бы смог не только объединить в одну локальную сеть несколько отдельных устройств получающих питание таким образом, но и подавать на них электроэнергию, избавив пользователей от дополнительного большого числа инжекторов. Именно благодаря такой идеи, совсем недавно, компания представила на рынок, новую линейку коммутаторов нового поколения Ubiquiti TOUGHSwitch PoE, с которыми, мы сегодня и познакомимся.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

Ubiquiti TOUGHSwitch PoE PRO

По традиции, начнем наше знакомство со старшей модели, которая имеет название Ubiquiti TOUGHSwitch PoE PRO (Коммутатор), из которого мы сразу можем понять, что основное ее предназначение, это работа в жестких индустриальных условиях и возможность выдерживать значительные нагрузки операторского уровня.

Комплект поставки

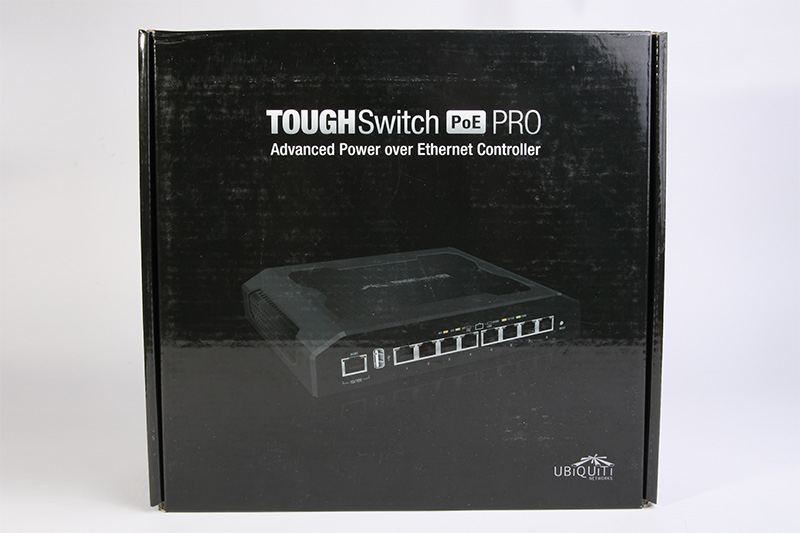

Поставляется коммутатор Ubiquiti TOUGHSwitch PoE PRO (Коммутатор), в стандартной для оборудования компании Ubiquiti Networks, картонной коробке черного цвета, с цветной полиграфией. На упаковке нанесено изображение самого устройства, логотип компании производителя, название и краткие характеристики. В целом, упаковка достаточно достойная, а для подтверждения аутентичности, имеется голографическая наклейка.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

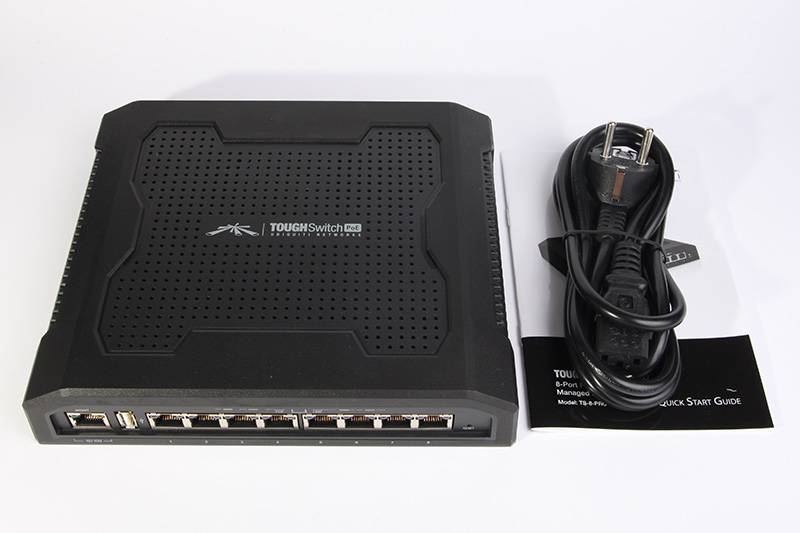

В упаковке, расположился сам коммутатор, который плотно обложен пористым материалом, не дающим возможности повреждения в процессе транспортировки. А так как блок питания в TOUGHSwitch PoE PRO встроенный, то в комплект его поставки, входит только сетевой электрокабель и Quick Start Guide в печатном виде, на английском языке.

Ubiquiti  TOUCHSwitch  PoE  коммутатор



Внешний вид и интерфейсы

Извлекая TOUGHSwitch PoE PRO (Коммутатор) из упаковки, сразу же обращаешь внимание на вес, устройство довольно тяжелое. И это не удивительно, ведь оно снабжено встроенным блоком питания, да к тому же, достаточно мощным, чтобы питать не только сам коммутатор, но еще и 8 дополнительных устройств.

В целом, всем своим видом, TOUGHSwitch PoE PRO (Коммутатор) сразу же дает понять, что перед вами не просто обычный рядовой коммутатор, а что-то большее. Его внешний вид, довольно привлекательный, корпус со скошенными верхними углами и фигурная крышка, выглядят эффектно.

Все основные интерфейсы, а именно порт управления 10/100Mbps Fast Ethernet, UBS порт и 8 10/100/1000Mbps Gigabit Ethernet портов, расположены в передней части устройства. Там же с правого боку, расположилась и единственная кнопка - Reset.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

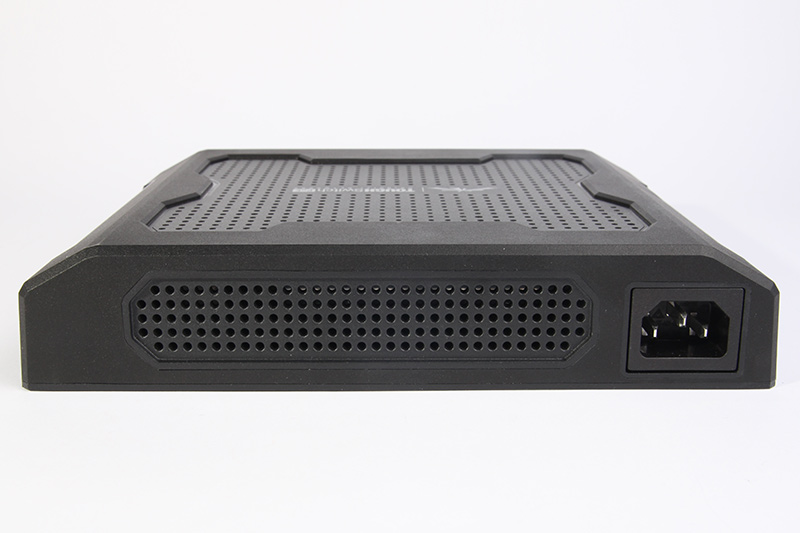

Верхняя и боковые поверхности, обильно перфорированы для улучшения теплообмена и лучшего охлаждения коммутатора. А на задней части, имеется разъем для подключения сетевого кабеля питания.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

Технические характеристики

Так как Ubiquiti TOUGHSwitch PoE PRO (Коммутатор), это в первую очередь - коммутатор, то к основным характеристикам можно отнести наличие восьми 10/100/1000Mbps Gigabit Ethernet портов и одного 10/100Mbps Fast Ethernet порта для управления устройством. Во вторую очередь, это универсальный PoE концентратор, и поэтому здесь стоит отметить, что каждый из восьми портов, способен подавать электропитание по технологии Power over Ethernet на устройства подключенные к ним, которое может находится в пределах 45-48V или 22-24V постоянного тока с потребляемой мощностью 18W на каждое такое устройство. Причем напряжение для каждого из портов, может быть установлено индивидуально. Дополнительно, каждый из портов имеет защиту от статического электричества (ESD Protection), напряжением до 24kV и светодиодную индикацию, отображающую подключение, скорость и активность соединения.

Кроме того, TOUGHSwitch PoE PRO (Коммутатор), как и любой другой коммутатор этой серии, можно смело назвать управляемым, поэтому для обеспечения работы программной части, он построен на базе сетевого MIPS24K процессора с тактовой частотой в 400MHz, имеет 64MB встроенной системной оперативной памяти и 8MB памяти для хранения программного кода.

Габаритные размеры устройства, составляют 210x185x41мм, а масса - 1.24кг.

Коммутатор TOUGHSwitch PoE PRO, так же снабжен портом USB 2.0 Type A, однако, производитель еще сам не решил, для каких целей его можно использовать, и даже в сопроводительной документации, данный порт обозначен как “Зарезервирован для будущего использования”.

Ubiquiti TOUGHSwitch PoE

Рассмотрев поближе старшую модель, перейдем к младшей, которая имеет такое же название, только без приставки PRO в конце. Не смотря на это, она тоже достойна внимания, и способна обеспечить работу пяти отдельных устройств.

Комплект поставки

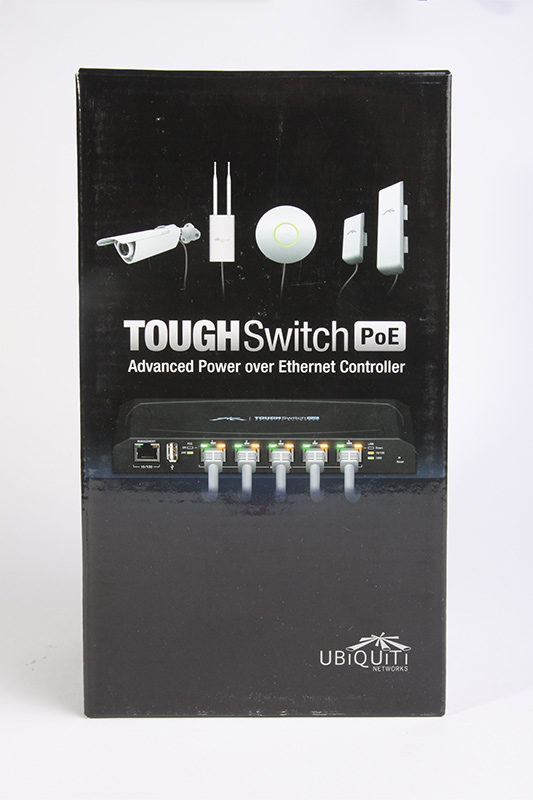

Как и старшая модель, поставляется Ubiquiti TOUGHSwitch PoE в упаковке из качественного картона с цветной полиграфией черного цвета. На упаковке присутствует изображение самого устройства, его название, логотип компании производителя, краткие характеристики и возможности данного коммутатора. Внутри коробки, устройство и аксессуары уложены в отдельный лоток, не позволяющий им свободно перемещаться.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

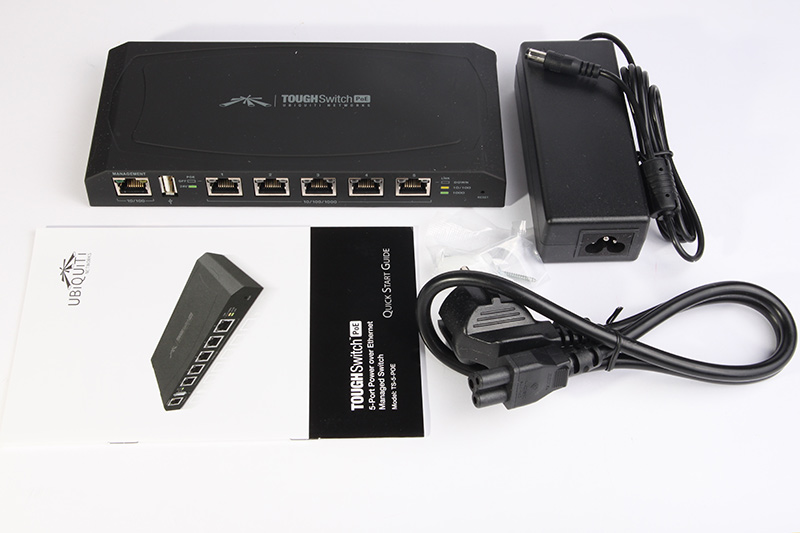

В комплект поставки, кроме TOUGHSwitch PoE (Коммутатор), входит внешний блок питания, с выходным напряжением в 24V постоянного тока, и мощностью в 2.4А. Сетевой шнур для блока питания, крепежная фурнитура (шурупы для крепления к стене) и печатная инструкция на английском языке.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

Внешний вид и интерфейсы

Как и “старший брат”, TOUGHSwitch PoE (Коммутатор) имеет довольно привлекательный внешний вид, за счет корпуса со скошенными верхними углами, однако его размер, гораздо меньше, как в принципе и вес, за счет внешнего блока питания у этой модели довольно не велик. И видимо, по этой же причине, вентиляционные отверстия, сделаны только на задней части устройства.

Как и положено, все интерфейсы, включая порт управления 10/100Mbps Fast Ethernet, UBS порт и пять 10/100/1000Mbps Gigabit Ethernet портов, расположены в передней части устройства. Там же, как и раньше, есть и кнопка - Reset.

На верхней крышке, только надпись с названием модели и все.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

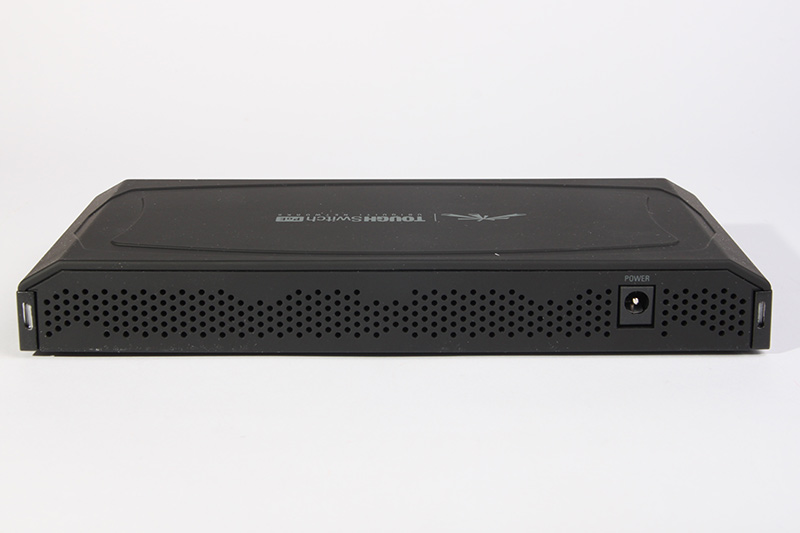

Задняя часть, кроме уже упомянутой, перфорации корпуса, служащей для улучшения теплообмена, имеет один разъем питания.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

А на нижней части корпуса, есть ножки, которые предотвращают скольжение устройства по столу или другой горизонтальной поверхности, и специальные отверстия, позволяющие крепить его к стене.

Технические характеристики

Технические характеристики Ubiquiti TOUGHSwitch PoE (Коммутатор), немного послабее чем у Ubiquiti TOUGHSwitch PoE PRO (Коммутатор), но это и понятно, ведь это младшая модель.

Так TOUGHSwitch PoE (Коммутатор), имеет всего пять 10/100/1000Mbps Gigabit Ethernet портов и один 10/100Mbps Fast Ethernet порт для управления устройством. Да и в плане подачи питания по протоколу PoE, он немного слабее. Потому как может подавать питание на другие устройства только в пределах 22-24V постоянного тока. Хотя и максимальная нагрузка на каждый из портов, по прежнему осталась в рамках 18W.

Как и все коммутаторы этой серии, он построен на базе сетевого MIPS24K процессора с тактовой частотой в 400MHz, имеет 64MB встроенной системной оперативной памяти и 8MB памяти для хранения программного кода. Что позволяет ему отлично справляться с высокими нагрузками и иметь достаточно высокую пропускную способность.

При этом, габаритные размеры составляют 197x87.5x27.3мм, а вес, всего 250г.

Как и старшая модель, TOUGHSwitch PoE, так же снабжен портом USB 2.0 Type A, который так же - “Зарезервирован для будущего использования”.

Теперь, ознакомившись с обеими коммутаторами Ubiquiti TOUGHSwitch PoE, можно смело переходить к более детальному их изучению и попробовать их, так сказать “в деле”. Начнем мы конечно же, с программного обеспечения.

Программное обеспечение

Мы уже упомянули о том, коммутаторы Ubiquiti TOUGHSwitch PoE, являются управляемыми. Для этого они имеют собственное программное обеспечение, доступ к которому можно получить через специализированный Ethernet порт, расположенный на передней панели.

Выполнено это программное обеспечение на безе web-технологий и имеет привычный многим поклонникам компании Ubiquiti интерфейс. Который, к слову, довольно понятный и прост в использовании.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

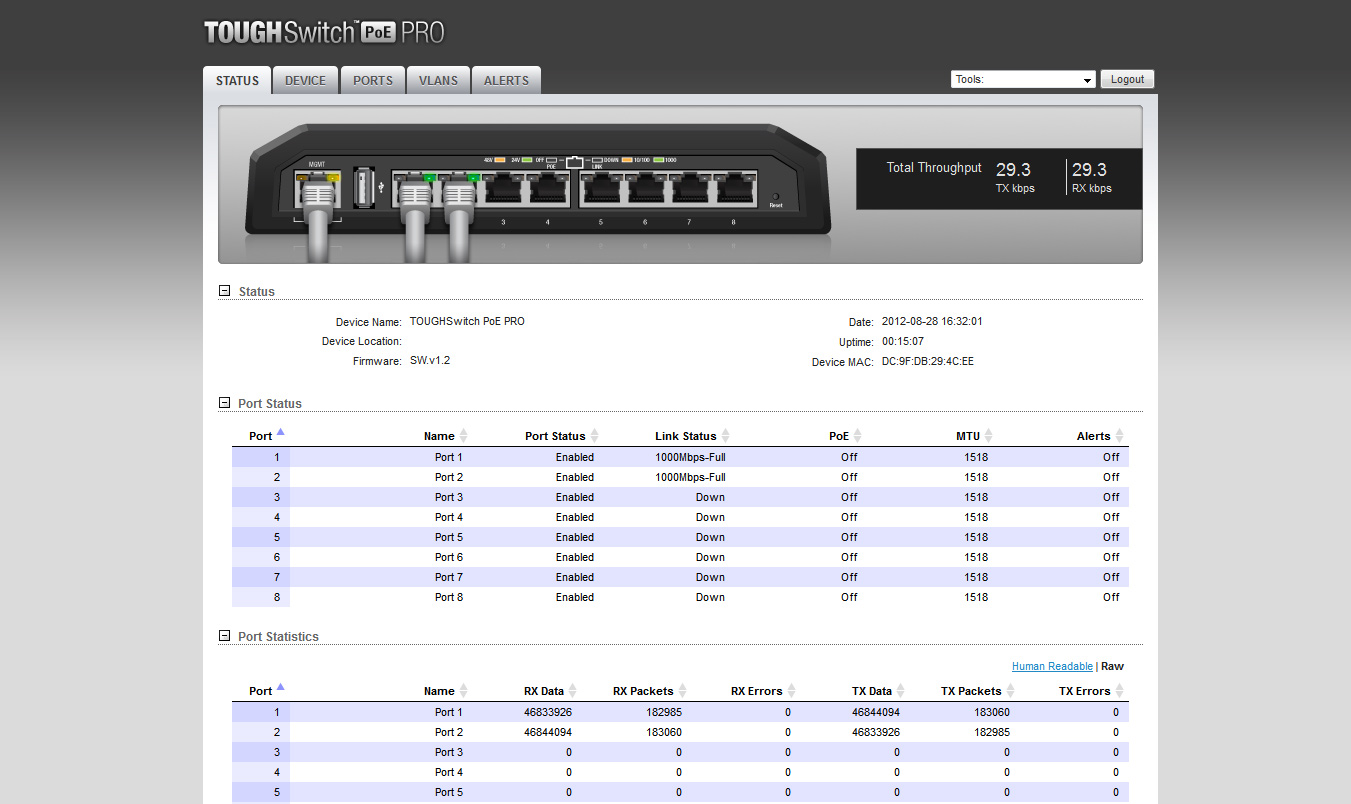

На главной странице, предоставлена вся статистическая информация о состоянии всех портов, их активность и пропускная способность.

Вкладка Device, отвечает за функции управления устройством в целом, здесь можно присвоить ему IP адрес или указать получение адреса по средством DHCP клиента, указать имя устройства, управлять прочими сетевыми протоколами и функциями, например включить/выключить web-сервер или доступ по протоколам Telnet или SSH. Тут же происходит управление такими функциями коммутатора как SNMP Agent, NTP Client, Dynamic DNS и много другое, включая ведение системного лога и обновление версии ПО.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

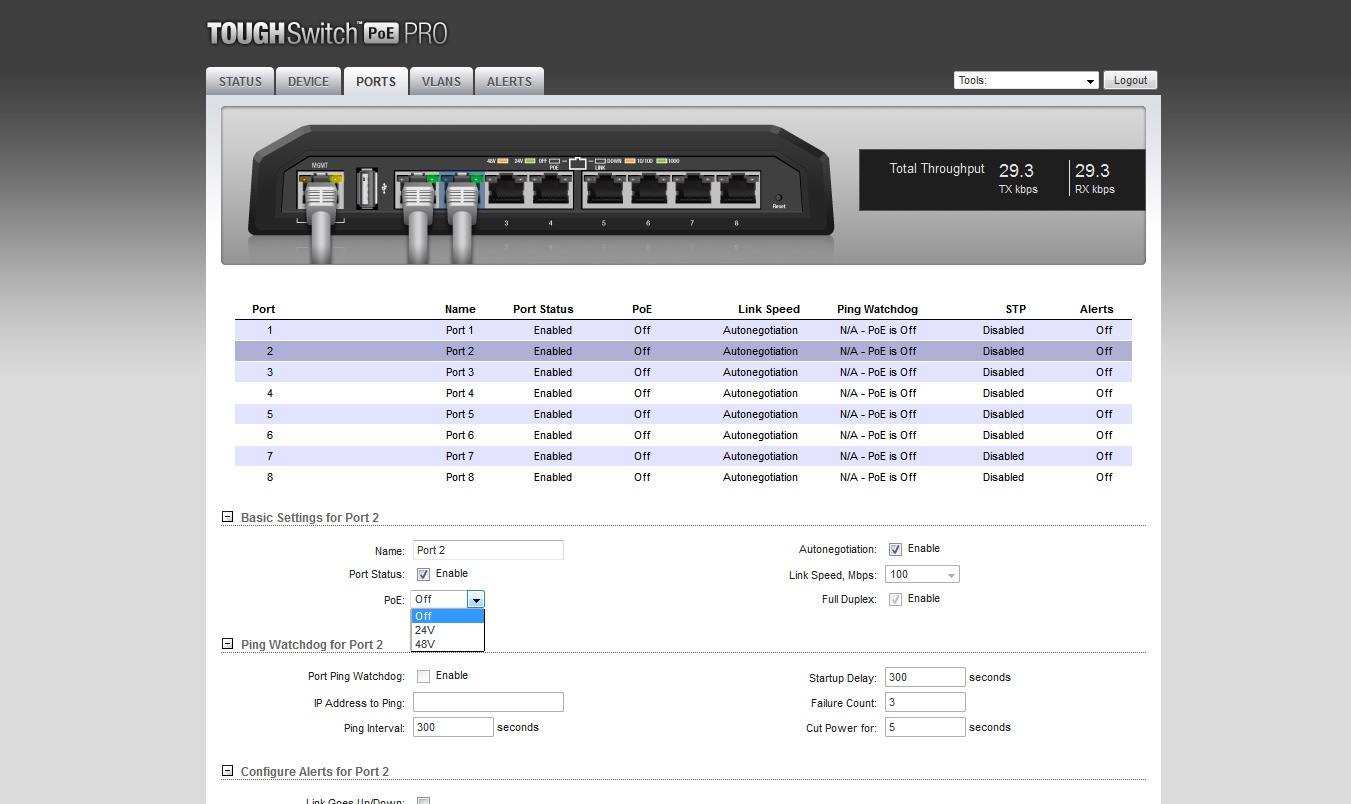

На вкладке Ports, происходит базовое управление каждым из портов TOUGHSwitch PoE. Включая их конфигурацию, управление питанием PoE, настройка оповещений и прочее.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

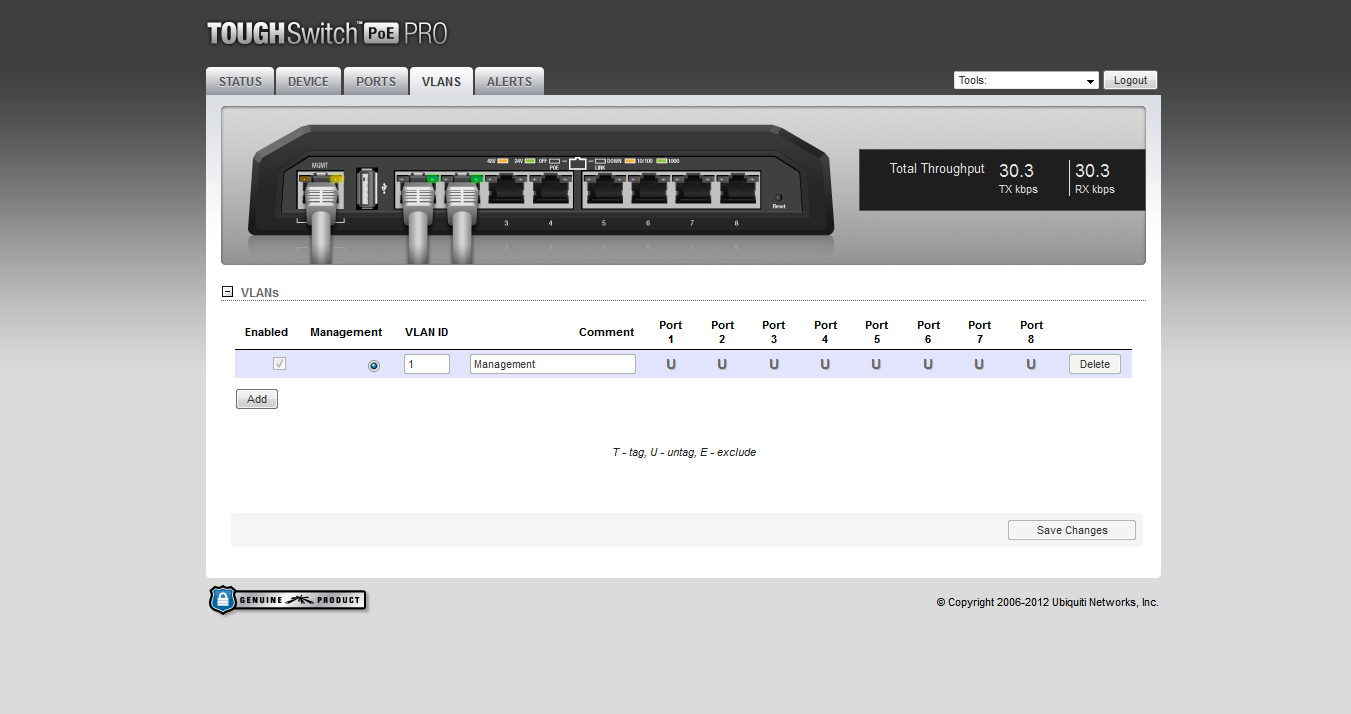

Управление виртуальными сетями VLAN, осуществляется на одноименной вкладке, где вы можете создавать такие сети как для всего устройства, так и для отдельных портов.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

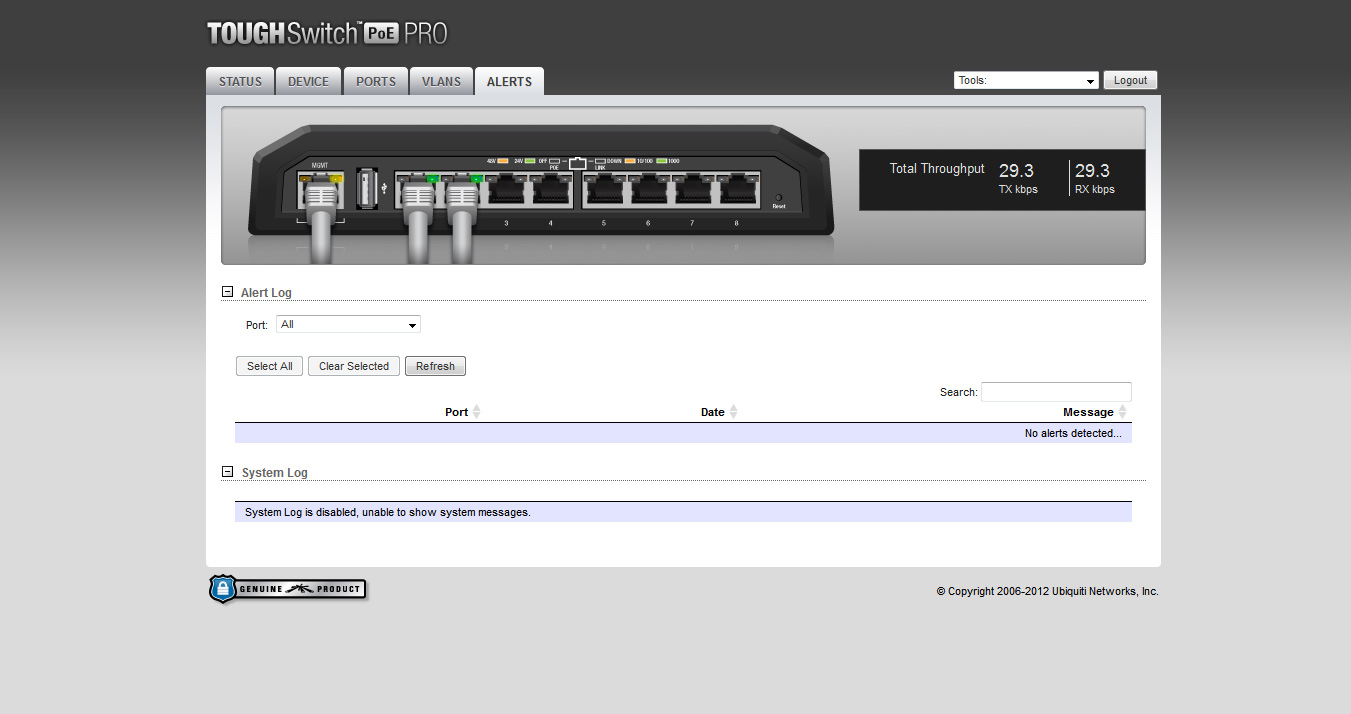

И последняя вкладка Alerts, предназначена для отслеживания системного лога и обнаружения возможных неполадок по отдельным портам.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

Так что, как мы можем видеть, функционал у данных коммутаторов, довольно обширный и кроме возможности объединить в одну сеть большое количество устройств получающих питание по протоколу PoE, TOUGHSwitch PoE может вполне неплохо справляться с распределением трафика виртуальных сетей и некоторыми другими полезными функциями. Так же хочется отметить наличие сторожевого таймера WatchDog, позволяющего контролировать состояние устройства и выполнять перезагрузку в случае зависания или прочих сбоев в работе, что значительно повышает его надежность и обеспечивает дополнительную отказоустойчивость сети.

Применение и эксплуатация

Безусловно, главным преимуществом всех коммутаторов серии TOUGHSwitch PoE, является возможность не только объединять в единую сеть несколько отдельных сетевых устройств, но и подавать на них питание по протоколу PoE, тем самым уменьшив количество дополнительного оборудования (инжекторов). И это может быть крайне полезным в том случае, если в вашем распоряжении есть некоторое количество отдельно стоящих беспроводных точек доступа, IP камер и т.д.

Ubiquiti  TOUCHSwitch  PoE  коммутатор

В нашем случае, мы тестировали Ubiquiti TOUGHSwitch PoE, как и рекомендовано производителем, в связке с новейшим маршрутизатором Ubiquiti EdgeRouter Lite, обзор которого вы можете прочитать здесь. И как можно видеть из графиков приведенных в этом обзоре, средняя нагрузка на сеть, составляла порядка 600-900Mbps, с которой так же легко как и маршрутизатор, справлялся и коммутатор. Не вызвав не единого нарекания с нашей стороны, и не являясь узким местом.

Все подключаемые для тестов устройства (Mikrotik SXT-G, Ubiquiti NanoStation M5, IP камеры Ubiquiti AirVision и т.д.) прекрасно получали питание и работали в связке с TOUGHSwitch PoE.

Выводы

Хорошая идея и прекрасная ее реализация, позволила инженерам Ubiquiti Networks, дать в руки системных администраторов, замечательный инструмент, при помощи которого можно оптимизировать работу большинства современных локальных сетей.

Эти коммутаторы могут стать прекрасным выбором, как для не больших провайдеров, в частности, предлагающих услуги беспроводного подключения к сети, так и для предприятий с развитой сетевой инфраструктурой, которые используют для своих нужд устройства питающееся по технологии Power over Ethernet, и даже для частных лиц, которые хотят иметь в своем распоряжении надежный коммутатор и источник питания в одном корпусе.
