Обзор коммутатора Mikrotik CRS125-24G-1S-2HnD-IN

24.02.2014
Поделиться в:

Обзор коммутатора Mikrotik CRS125-24G-1S-2HnD-IN

Крайне любопытное устройство от компании Mikrotik, о котором мы сегодня поговорим, это многопортовый, гигабитный коммутатор Mikrotik CRS125-24G. А интересен он тем, что не смотря на то, что производителем, это устройство заявлено как управляемый L3 коммутатор, работает он под управлением фирменной сетевой операционной системы Mikrotik RouterOS и при желании, может выступать в роли полноценного маршрутизатора, с 24-мя портами.

На момент написания данной статьи, линейка Cloud Router Switch, была представлена тремя моделями: CRS125-24G-1S-IN, CRS125-24G-1S-2HnD-IN и CRS125-24G-1S-RM. Все они оснащены 24х Gigabit Ethernet портами, 1х SFP портом, 1х USB портом и 1х последовательным портом управления. Разница между моделями, заключается в том, что в вторая, дополнительно оснащена беспроводным Wi-Fi интерфейсом, о чем свидетельствует индекс 2HnD-IN в ее названии, а третья, с индексом RM, поставляется в Rockmount корпусе, для монтажа в стандартную 19” стойку.

А подробнее обо всем этом, мы расскажем ниже, на примере модели Mikrotik CRS125-24G-1S-2HnD-IN.

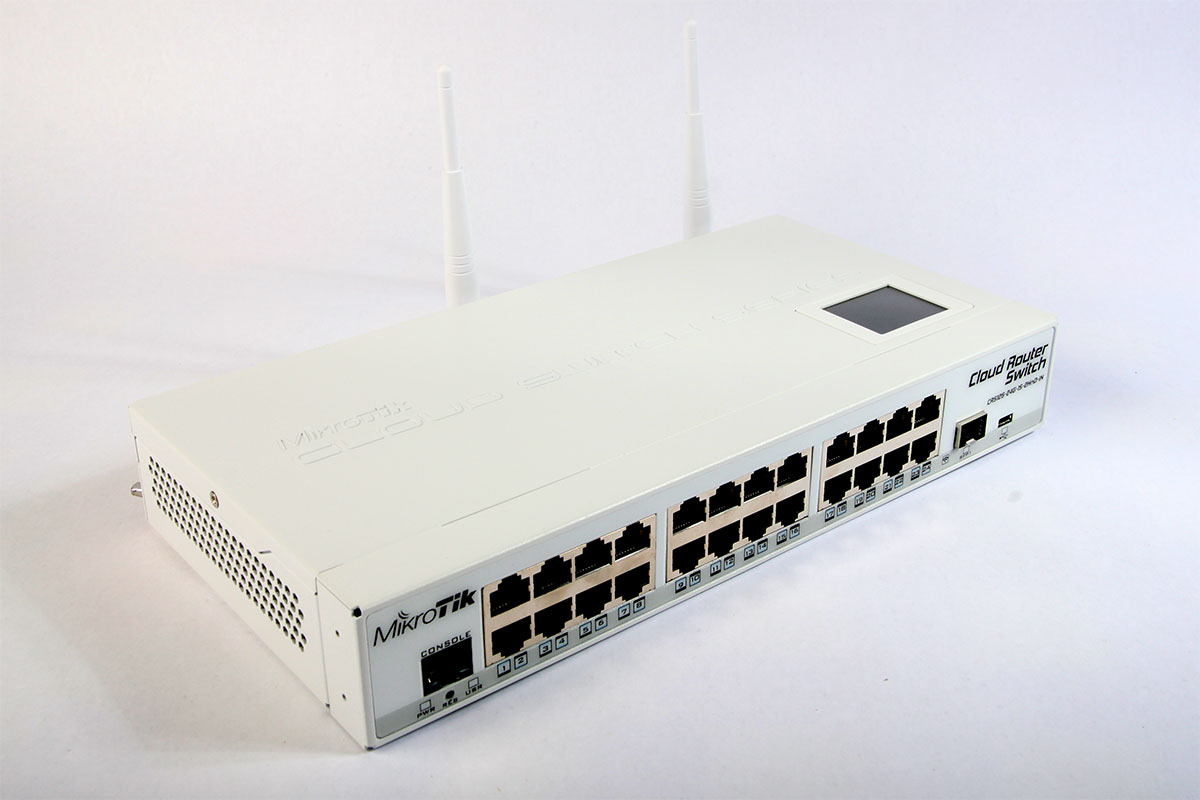

Mikrotik CRS125-24G-1S-2HnD-IN

Комплект поставки

Поставляется CRS125-24G-1S-2HnD-IN, в привычной для продукции Mikrotik, упаковке из “зеленого” перерабатываемого картона. С изображением самого устройства, его маркировкой и логотипом Mikrotik Routerboard. На боку коробки, есть не большая этикетка с серийным номером и MAC адресами интерфейсов.

Упаковка Mikrotik CRS125-24G-1S-2HnD-IN

А внутри, хорошо уложенный в специальный лоток, и изолированный во избежании повреждения в процессе транспортировки, от других элементов, входящих в комплект поставки, находится сам коммутатор.

Упаковка CRS125-24G-1S-2HnD-IN

Комплект поставки

Mikrotik CRS125-24G-1S-2HnD-IN, не сильно обширный, но вполне самодостаточный, для начала эксплуатации устройства, “прямо из коробки”. В него входит:

- коммутатор CRS125-24G-1S-2HnD-IN

- блок питания

- переходник MikroUSB тип B (male)

- USB тип A (female)

Комплект поставки Mikrotik CRS125-24G-1S-2HnD-IN

Внешний вид и интерфейсы

Сразу же после распаковки, перед нами предстает CRS125-24G в изящном металлическом корпусе белого цвета, и такими же белыми антеннами. Он всем своим видом, внушает надежность и мощность.

По своим габаритам, коммутатор не сильно большой - 285x145x45mm, он вполне соответствует размерам обычного 24х портового устройства.

Корпус Mikrotik CRS125-24G-1S-2HnD-IN выполнен из металла и сверху покрыт порошковой краской. Качество сборки при этом - идеальное, нет никаких зазоров или дефектов. На верхней крышке коммутатора, выдавлен логотип компании Mikrotik и название Cloud Switch Series. Там же, находится сенсорный LCD дисплей.

Все основные порты, как и положено, разместились на передней панели коммутатора. Кроме 24х Gigabit Ethernet портов, здесь можно найти RJ-45 последовательный порт управления (Serial Port), в левой части, там же, и кнопка сброса. И SFP порт и microUSB разъем, справа. При этом, нижняя полоса передней панели - это скрытые за матовым пластиком, светодиодные индикаторы, информирующие об активности интерфейсов, наличии питания и т.д.

Порты Mikrotik CRS125-24G-1S-2HnD-IN

На задней панели, мы можем увидеть разъем блока питания, зажим заземления и две несъемные антенны беспроводного интерфейса. Там же, отчетливо виден вентилятор охлаждения и вентиляционная перфорация.

Перфорация Mikrotik CRS125-24G-1S-2HnD-IN

Такой же перфорацией, для улучшения теплообмена и охлаждения электронных компонентов, покрыты и боковые стороны устройства.

На нижней части, наклеены четыре силиконовые ножки, предотвращающие скольжение коммутатора по горизонтальной поверхности. А вот, отверстий для крепления CRS125-24G-1S-2HnD-IN на стену, не предусмотрено.

Технические характеристики

Сразу хочется сказать, что как для управляемого коммутатора, Mikrotik CRS125-24G-1S-2HnD-IN обладает очень незаурядными техническими характеристиками, полностью под стать всей Cloud серии производителя.

Построены все коммутаторы CRS125-24G на базе сетового процессора Qualcomm Atheros AR9344-DC3A-R с тактовой частотой 600MHz, и снабжены 128MB встроенной оперативной памяти. Для хранения данных, используется NAND память, объемом, так же 128MB, с возможностью установки нескольких отдельных операционных систем.

Сетевые интерфейсы, как уже говорилось, это 24х 10/100/1000Mbit/s Gigabit Ethernet портов с автоматическим определением скорости и типа подключения Auto-MDI/X. Дополнительно, присутствует SFP порт, позволяющий использовать модули данного стандарта, для прямого подключения к оптоволоконным сетям, без использования средств преобразования среды (медиаконвертеров).

А если говорить о модели CRS125-24G-1S-2HnD-IN, то она дополнительно оснащена беспроводным интерфейсом, работающим в частотном диапазоне 2.4GHz, и позволяющим разворачивать беспроводные сети Wi-Fi, стандартов IEEE 802.11b/g/n, со скоростью передачи данных до 300Mbit/s. Способствует этому, применение технологии 2x2 MIMO и наличие двух внешних антенн с коэффициентом усиления в 4dBi. Выходная мощность беспроводного интерфейса, составляет 1000mW (30dBm).

Все коммутаторы CRS125, имеют USB порт. Через который можно организовать подключение к беспроводным сетям передачи данных 3G/4G, посредством внешнего USB модема.

Не лишним, будет и упоминание про сенсорный LCD дисплей, при помощи которого можно не только контролировать сетевые интерфейсы и соединения, но и управлять некоторому функциями устройства.

Дисплей Mikrotik CRS125-24G-1S-2HnD-IN

Основные особенности и программное обеспечение

Главной особенностью Mikrotik CRS125-24G-1S-2HnD-IN, как и всей серии Cloud Router Switch, является то, что работают они все, под управлением фирменной сетевой операционной системы Mikrotik RouterOS, причем, изначально, с достаточно высоким уровнем лицензии L5. Что позволяет использовать эти устройства, не только в качество коммутаторов, но и как маршрутизатор с большим количеством портов. Этому, так же способствует достаточно мощное аппаратное обеспечение, к слову, сравнимое с маршрутизаторами серии RB2011.

RouterOS CRS125-24G-1S-2HnD-IN

Таким образом, настройка и эксплуатация этих коммутаторов, производится точно так же, как и большинства оборудования Mikrotik. Можно воспользоваться фирменной утилитой Winbox или же web интерфейсом операционной системы, а так же, командной строкой через защищенный протокол SSH.

Более подробно про работу с операционной системой Mikrotik RouterOS, вы можете узнать из большого числа статей, опубликованных на нашем сайте - Настройка Mikrotik RouterOS. Да и вообще, что бы рассказать о всех возможностях этой системы, не хватит не одной статьи.

Выводы

Что можно сказать, подводя итог всему вышесказанному!? Оборудование Mikrotik - как всегда, на самом высоком уровне. И не смотря на то, что сам производитель, позиционирует Cloud Router Switch как управляемый L3 коммутатор (даже на сайте они размещены в разделе Switches), CRS125-24G-1S может вполне послужить в роли полноценного SOHO маршрутизатора.

В итоге мы имеем превосходный Gateway маршрутизатор, 24х портовый коммутатор, Wi-Fi 802.11n роутер, плюс возможность подключения к оптоволоконным каналам связи, и все это в одном, компактном корпусе.

Он может стать прекрасным выбором, для нужд среднего по масштабам предприятия или офиса, с большим числом сетевых устройств, однако с не сильно большим потоком трафика. Так как, с учетом мощности, которая явно уступает серии Cloud Core Router, данные устройства, вряд ли смогут справиться с пропускной способностью свыше 1Gbit/s, в качестве маршрутизатора.

Но если говорить о Mikrotik CRS125-24G-1S, как о коммутаторе, то тут конечно, ему просто нет равных. Особенно с учетом относительно не высокой стоимости.
