Обзор и тестирование Ubiquiti LiteBeam M5. Беспроводной мост между двумя LBE-M5-23

16.11.2015
Поделиться в:

Обзор Ubiquiti LiteBeam M5: сегмент CPE и не только. Настройка моста между двумя LBE-M5-23.

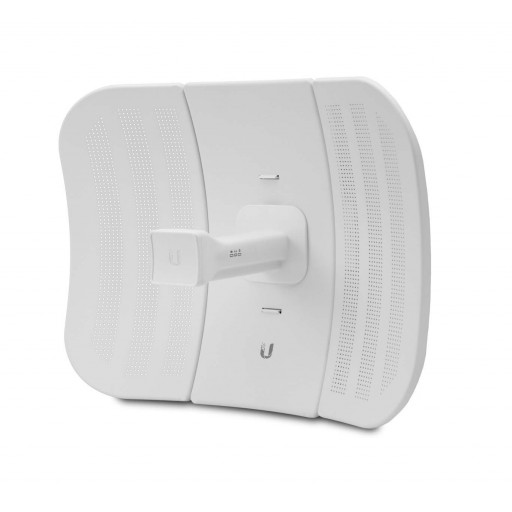

Героем нашего сегодняшнего обзора станет одна из новинок компании Ubiquiti – LiteBeam M5, который является представителем клиентского CPE-оборудования. Всего в линейке LiteBeam присутствует 3 устройства: LBE-M5-23, LBE-5AC-23, LBE-5AC-16-120. Последние 2 модели были представлены совсем недавно, на конференции NEXT 2015, проходящей в Лос-Анджелесе. В устройствах с индексом 5AC добавлена поддержка новейшего стандарта 802.11ac.

Как вы уже догадались, LBE-M5-23 – самая младшая модель. LiteBeam M5 является компактным устройством для подключения клиентов к базовой станции провайдера, или, как принято его называть, клиентское CPE-оборудование.

M5 поставляется в очень компактной коробке, всё дело в том, что устройство полностью разборное, в том числе и рефлектор антенны, который состоит из трех частей.

LBE-M5-23 в коробке
LBE-M5-23 в коробке
LBE-M5-23 в коробке
LBE-M5-23 в коробке, откртой

В комплекте присутствует:

  • основа антенны (центральный рефлектор);
  • съемные рефлекторы (2 шт.);
  • излучатель (InnerFeed);
  • основание антенны;
  • крепление;
  • металлический хомут;
  • адаптер-инджектор PoE с сетевым кабелем;
  • краткая инструкция;

Своего рода конструктор, который очень легко и быстро превращается в готовое устройство. Для сборки нам потребовалось менее 2-х минут.

LBE-M5-23 все комплектующие

Рефлекторы крепятся к основной части при помощи грибовидных элементов. На каждый рефлектор приходится 2 крепежные точки. Оба боковых рефлектора являются универсальными, поэтому могут быть установлены с любой стороны. Для придания дополнительной жесткости конструкции, можно применить по 2 дополнительных самонарезных шурупа M3x4 на каждый рефлектор (в комплект не входят). Внимание! Запрещается ставить собранный рефлектор на фронтальную сторону, это может привести к деформации или повреждению крепежных узлов.

LBE-M5-23 конструкция антенны

После сборки рефлектора, с тыловой части к нему крепится основание антенны, которое выполняет несколько функций. Во-первых, основание содержит специальные пазы, в которые заходят края рефлекторов, обеспечивая дополнительную жесткость конструкции. Во-вторых, к основанию подключается излучатель InnerFeed. В-третьих, основа является связующим элементом с креплением.

LBE-M5-23 конструкция
LBE-M5-23 конструкция антенны

Излучатель изготовлен по фирменной технологии InnerFeed: внутри излучателя содержится вся электронная начинка и сетевой порт для подключения. Питается устройство по PoE с напряжением 24-25В и требует ток до 0.2А. Слева от сетевого порта спрятана кнопка Reset.

LBE-M5-23 излучатель
LBE-M5-23 излучатель
LBE-M5-23 излучатель

Последовательность сборки изображена на фото.

LBE-M5-23 последовательность сборки
LBE-M5-23 последовательность сборки
LBE-M5-23 последовательность сборки

После подключения сетевого кабеля, порт закрывается специальной крышкой.

При монтаже устройства, первым делом следует закрепить шарнирный элемент на стойке, и только после этого закрепить саму антенну. Это упрощает монтаж и позволяет избежать повреждения антенны.

LBE-M5-23 сборка антенны

Крепление изготовлено по принципу 3D-axis, благодаря сферическому элементу, антенну можно наклонять в любую сторону, а также вращать вокруг своей оси. На задней части антенны содержится уровень, который позволяет произвести более точную настройку. Крепление достаточно удобное и универсальное, что существенно упрощает процесс монтажа и юстировки.

LBE-M5-23 сборка
LBE-M5-23 юстировка
LBE-M5-23 юстировка
LBE-M5-23 юстировка

Перед установкой мы рекомендуем производить предварительную настройку устройства.

Первое включение LiteBeam M5

LiteBeam работает под управлением фирменной операционной системы airOS v5 (доступна бета-версия v6), поэтому настройка аналогична другим устройствам, работающим на этом ПО. Некоторые настройки могут существенно либо незначительно отличаться, в зависимости от используемого оборудования, но в целом принцип одинаков.

При первом включении на устройстве устанавливается статический IP-адрес 192.168.1.20, поэтому первоначальным шагом является настройка параметров сетевого адаптера на компьютере. Для того, чтобы подключиться к устройству, ваш IP должен быть из подсети 192.168.1.0/24.

LBE-M5-23 первое включение

В браузере следует ввести адрес устройства, при этом необходимо будет добавить сертификат в исключения.

LBE-M5-23 добавляем сертификаты исключения

В качестве логина и пароля используется ubnt, это стандарт на всех устройствах Ubiquiti. При первом запуске помимо логина и пароля необходимо выбрать страну и язык веб-интерфейса. К сожалению, русской локализации нет, впрочем, на английской проблем с настройкой возникать не должно.

LBE-M5-23 регистрация
LBE-M5-23 регистрация

Система предложит сменить пароль администратора, рекомендуем последовать этому совету.

LBE-M5-23 стартовая страница настроек

Первая вкладка включает в себя настройки airMAX. На стабильной прошивке здесь есть возможность выбрать приоритет CPE-клиента. При использовании протокола airMAX, приоритет влияет на то, какое количество времени (тайм-слотов) выделяется клиенту для приема/передачи. Чем выше приоритет – тем больше времени выделяется для клиента.

LBE-M5-23 конфигурация

Вкладка Main содержит общую информацию о текущем устройстве и его настройках. В частности, при установке соединения с AP, здесь будет выводиться дополнительная информация и статистика.

LBE-M5-23 характеристики

Вкладка Wireless содержит все настройки беспроводной сети: SSID, режим работы, ширина канала, модуляция, мощность передатчика, настройки безопасности и т.д. Для стандартной прошивки доступен только один режим работы – Station. В этом режиме устройство работает как CPE-клиент и может подключиться к базовой станции либо точке доступа.

LBE-M5-23 беспроводная конфигурация

Если вы точно знаете на какой частоте работает AP (например, выдана лицензия на определенную частоту), можно сузить Frequency Channel List для ускорения поиска и отсеивания лишних AP. Для этого в появившемся окне достаточно установить галочки напротив нужной частоты.

LBE-M5-23 список частотных диапазонов

При сохранении настроек производится двойное подверждение: Change, затем Apply.

LBE-M5-23 принимаем изменения

Вкладка Network позволяет сконфигурировать локальную сеть. LiteBeam M5 может работать в трех режимах: Bridge, Router, SOHO Router. В свою очередь, каждый из этих режимов может быть настроен в упрощенном (Simple) или расширенном (Advanced) варианте.

В режиме Simple Bridge присутствует только настройка IP и подсети. В расширенном режиме доступно конфигурирование MTU, файрволл, VLAN, шейпинг и прочие параметры. Режим Bridge (мост) позволяет объединять две удаленные сети в одну.

LBE-M5-23 простой режим
LBE-M5-23 конфигурация режима мост
LBE-M5-23 конфигурация режима мост

Режим Router позволяет настроить LBE в качестве полноценного маршрутизатора со своей локальной сетью, файрволом и правилами. При использовании устройства в качестве классического CPE-оборудования, этот режим является наиболее универсальным.

LBE-M5-23 настройка режима роутер
LBE-M5-23 настройка режима роутер

Режим SOHO Router в плане настроек отличается более тонкой настройкой NAT.

LBE-M5-23 настройка режима SOHO Router

Вкладка Advanced содержит дополнительные параметры, которые будут полезны опытным пользователям. Например, при подключении к AP здесь можно отключить автоматическое определение расстояния и настроить этот параметр вручную.

LBE-M5-23 Вкладка Advanced

Вкладка Services по сути содержит общие настройки LiteBeam: Ping Watchdog, SNMP, NTP, SSH, Telnet, настройка доступа, таймаут сессии, настройка логов и т.д.

LBE-M5-23 общие настройки

Вкладка System содержит общую информацию о системе, в этом разделе можно проверить версию установленного ПО, настроить дату, сменить пароль, выполнить перезагрузку, либо сохранить (восстановить) настройки. Достаточно полезная функция – Reset Button, она помогает произвести удаленный сброс настроек с помощью кнопки Reset на адаптере питания.

LBE-M5-23 проверяем версию установленного ПО

В правой части главного меню содержится ряд дополнительных инструментов общего назначения: пинг, трассировка, поиск устройств, сканирование каналов, юстировка антенны, а также тест пропускной способности.

LBE-M5-23 программная юстировка антенны
LBE-M5-23 поиск устройств
LBE-M5-23 найденные устройства

Настройка моста LBE-M5-23: обновление версии прошивки и подводные камни

В своих рекламных брошюрах Ubiquiti показывает возможность построения надежного беспроводного моста с помощью двух устройств LBE-M5-23. Многие интернет-магазины также намеренно называют LiteBeam M5 беспроводным мостом. И тут пользователи сталкиваются с проблемой. Дело в том, что последняя официальная версия программного обеспечения XW.v5.511 позволяет использовать устройство только в режиме Station/Client, т.е. как конечное CPE-устройство для подключения к БС.

Для того, чтобы создать беспроводной мост из двух LiteBeam M5, как минимум на одно из устройств (AP), а лучше на оба сразу, необходимо установить бета-версию программного обеспечения. Для того, чтобы получить доступ к бета-версиям ПО, предварительно необходимо создать профиль на аккаунт-портале Ubiquiti, затем принять условия программы бета-тестирования.

Существует несколько бета-версий, что же необходимо знать, при выборе той или иной версии:

  • v5.6.3-Beta2: позволяет установить режим Access Point (точка доступа) и создать мост. При сохранении изменений, система попросит изменить пароль по-умолчанию. Данная версия имеет баг, который иногда приводит к зависанию и невозможности загрузки устройства после сброса настроек кнопкой Reset.
  • v5.6.3-Beta3: добавлен инструмент airView, улучшена безопасность airMAX, улучшено сканирование каналов, снижена нагрузка на процессор при сборе статистики.
  • v5.6.3-Beta4: в этой версии был исправлен предыдущий баг с Reset. Улучшена безопасность airMAX.
  • v6.0-Beta2: ядро обновлено до версии 2.6.3.268, улучшена безопасность airMAX.
  • v6.0-Beta3: исправлены возможные проблемы с утечкой памяти. Ряд прочих изменений и исправлений.

В случае, если устройство перестало загружаться, можно прибегнуть к процедуре восстановления:

  1. Установите на компьютере IP 192.168.1.254, маска 255.255.255.0
  2. Отключите питание от LiteBeam
  3. Зажмите кнопку Reset и, не отпуская, подключите кабель к устройству
  4. Удерживайте Reset до тех пор, пока индикаторы на устройстве не начнут мигать (примерно 8-15 сек).
  5. Убедитесь, что адрес 192.168.1.20 пингуется.
  6. С помощью клиента ftpd2 загрузите файл прошивки на IP 192.168.1.20
  7. Дождитесь обновления. Ни в коем случае не отключайте питание.

Само собой разумеется, мы рекомендуем устанавливать версию 6.0-Beta3, как такую, что включает максимальное число исправлений. Обратите внимание! Ни производитель, ни авторы данной публикации не несут ответственность в случае порчи оборудования через обновление версии программного обеспечения. Всё что вы делаете – под свою личную ответственность.

После обновления версии программного обеспечения, можно приступить к настройке беспроводного моста на LiteBeam M5.

Предостережение: перед началом установки


LBE-M5-23 устновка на крыше

В связи с проведением работ на большой высоте, установка беспроводного оборудования связана с определенным риском, поэтому мы настоятельно рекомендуем доверить эту работу квалифицированным специалистам.

При подключении LiteBeam M5 снаружи помещения, для защиты оборудования следует устанавливать модуль грозозащиты. Компания LanMarket рекомендует для этих целей использовать ETH-SP от Ubiquiti (обзор).

Настройка первого устройства в режиме точки доступа (Master)

Первым делом, следует настроить параметры IP и локальной сети на главной точке. В разделе Network выбираем режим Bridge, это необходимо для создания моста. Далее следует указать параметры подключения к локальной сети. В нашем случае, в локальной сети присутствует DHCP-сервер, поэтому выбираем опцию DHCP. При отказе DHCP можно задавать статическую конфигурацию. Вообще для моста рекомендуется указывать статический IP, либо произвести привязку IP:MAC в настройках DHCP-сервера.

В нашем примере устройство получило от сервера IP 192.168.106.231. Все остальные настройки Network мы не затрагивали.

LBE-M5-23 настройка режима мост

Переходим к вкладке Wireless. Здесь в поле Wireless Mode следует выбрать Access Point (точка доступа), этот режим, на текущий момент, доступен только на бета-версии программного обеспечения.

LBE-M5-23 настройка режима мост, беспроводная конфигурация

Ставим галочку на WDS, указываем SSID, в качестве примера мы указали LanMarket. С DFS галочку можно снять, иначе airSelect работать не будет.

Ширина канала (Channel Width) зависит от возможностей эфира и вашей лицензии. Для выбора доступно 6 вариантов: 5, 8, 10, 20, 30 и 40 МГц. Чем шире канал – тем больше пропускная способность нашего моста. Более узкие каналы также обеспечивают большую стабильность на дальних дистанциях.

В поле Frequency следует указать рабочую частоту (канал), в качестве примера мы выбрали 5785 МГц. В зависимости от частоты будет доступно 2 варианта Channel Extension – Upper и Lower, эта настройка указывает, в какую сторону следует расширять канал по отношению к основной несущей частоте.

Calculate EIRP Limit – настройка, которая позволяет регулировать максимальную мощность передатчика, в зависимости от особенностей регионального законодательства.

LBE-M5-23 установка анетнны на крыше

В поле Antenna доступны 2 варианта: Feed Only (1x1) – 3 dBi (только фид, без рефлектора); 11х14 (1х1) – 23 dBi (устройство в сборе). Output Power – мощность передатчика, поскольку мост мы тестируем на небольшом расстоянии, мощность указана минимальная -4 дБм.

Data Rate Module выбран Alternative, Max TX Rate выбран вручную – MSC 7 (максимально), можно также выбрать Auto, тогда система сама установит модуляцию и скорость.

В разделе Wireless Security указываем самый высокий уровень – WPA2-PSK и задаем пароль. MAC ACL позволяет дополнительно отсекать некоторые MAC-адреса, либо устанавливать соединения только с теми устройствами, чем MAC-адрес присутствует в списке.

LBE-M5-23 настройка режима беспроводной мост

После сохранения настроек, перейдем к первому разделу – здесь присутствуют настройки airMAX. Для активации фирменного протокола airMAX, с технологией TDMA, нужно установить соответствующею опцию Enable.

Если вы создаете мост на большие расстояния, рекомендуется активировать опцию Long Range PtP Link Mode – это фирменная технология Ubiquiti, которая повышает надежность на больших расстояниях. Активировать её рекомендуется в том случае, если расстояние выходит за пределы настроек в разделе Advanced. Обратите внимание, расстояние в разделе Advanced напрямую зависит от выбранной ширины канала.

Также активируем airSelect, это фирменная технология, которая снижает интерференцию, и при необходимости, может переводить мост на другой канал. При этом анализируются каналы из Frequency List, которые необходимо задать вручную.

LBE-M5-23 установленный на мачте на крыше
LBE-M5-23 установка на крыше

Настройка второго устройства в качестве клиента (Slave)

На втором устройстве в разделе Network следует задать настройки сети, предварительно выбрав режим Bridge. IP-адрес устройства должен быть из той же подсети, в которой находится первое устройства, для примера указываем 192.168.106.200.

LBE-M5-23 настройка режима мост

С помощью инструмента Tools – Site Survey вы можете просканировать каналы на предмет наличия доступных устройств и точек доступа. В этом списке отображается наша точка доступа, а также её дополнительные параметры.

LBE-M5-23 настройка режима мост выбор частотного канала

Переходим к разделу Wireless, здесь необходимо указать режим работы Station (Client), который доступен на всех устройствах с обычной версией программного обеспечения.

Включаем WDS и указываем SSID точно такой же, как у нашей точки доступа. В поле Lock to AP прописываем MAC-адрес удаленной AP, данная настройка привязывает наше устройство к первому.

LBE-M5-23 настройка режима мост, беспроводная конфигурация

Остальные настройки идентичны тем, что устанавливаются на первом устройстве. Обратите внимание на модуляцию и ширину канала. В дальнейшем модуляцию можно будет менять, для достижения наилучших результатов.

Во вкладке airMax можно в принципе, ничего и не трогать, т.к. airMAX Priority работает только в том случае, когда этот параметр установлен на 2 и более клиентах, подключенных к AP.

LBE-M5-23 установка

На вкладке Advanced для обоих устройство необходимо вручную указать дальность линка (Distance), либо установить параметр Auto Adjust (автонастройка). В зависимости от ряда параметров, в первую очередь, ширины канала, максимальная дистанция может составлять 25 и даже 52 км. Если же выбрать ширину канала в 5 МГц и установить максимальную мощность передатчика, система позволяет установить в настройках расстояние до 210 км.

LBE-M5-23 настройка режима мост, выбор максимальной дальности

На малых и средних расстояниях автоматика справляется хорошо, а вот для дальних расстояний этот параметр можно подбирать вручную, для достижения наилучших показателей скорости. Для начала, к реальному расстоянию можно прибавить 15-20% и далее производить подстройку и тестирование.

LBE-M5-23 настройка режима мост, индивидельная подстройка

Если вы все сделали верно, соединение будет установлено, а на обоих устройствах во вкладке Main отобразится соответствующая информация.

LBE-M5-23 настройка режима мост, статус
LBE-M5-23 настройка режима мост

На главном устройстве в нижней части присутствует подраздел Stations, в котором отображается список клиентов, подключенных к устройству. При настройке соединения обращайте внимание на показатель airMAX Quality (качество сигнала) и airMAX Capacity (текущая емкость от максимально возможной). Первый указывает на качество сигнала, второй – на процент использования при текущих условиях. Ваша цель – достигнуть максимальных показателей. Поскольку у нас нет прямой видимости между двумя устройствами, то и Capacity у нас всего 50%.

LBE-M5-23 настройка режима мост
LBE-M5-23 настройка режима мост

На втором устройстве практически идентичная информация, а по выбранной AP есть более подробная информация.

При проведении нагрузочного тестирования мы использовали как внутренний инструмент (Tools – Speed Test), так и уже привычный iperf. В первом случае для полнодуплексного режима мы получили суммарно 104 Мбит. При тестировании в одну сторону, было получено 75 и 121 Мбит на прием и отправку соответственно, что вполне хороший показатель, ввиду отсутствия прямой видимости между устройствами.

LBE-M5-23 настройка режима мост, проверка скорости соеденения

LBE-M5-23 настройка режима мост, тестирование LBE-M5-23

При тестировании с помощью iperf в дуплексном режиме было получено все те же 100 Мбит. Тестируя прием/отправку, ради интереса, мы запустили 50 потоков с пакетами по 32 байт. LiteBeam M5 оказался крепким орешком и выдал стабильную скорость в 68 Мбит. При обмене пакетами большего размера, скорость возрастает до 80 Мбит. Само собой разумеется, во всех случаях конфигурация не менялась, а соединение было установлено с шифрованием WPA2.

При наличии прямой видимости, мост из двух LiteBeam M5 может с легкостью обеспечить связь на скорости до 100 Мбит в одном направлении (и более 100 Мбит в дуплексном режиме). Такое ограничение заложено применяемым сетевым портом Fast Ethernet на 100 Мбит. Канальная скорость между двумя устройствами может достигать 150+150 Мбит, что при использовании фирменного протокола airMAX и позволяет обеспечивать те самые 100 Мбит на больших дистанциях.

В целом, LBE является отличной альтернативой таким популярным решениям как NanoStation Loco M2 и NanoStation Loco M5. На больших расстояниях, более мощная антенна дает безоговорочное преимущество. При этом стоимость моста из двух LBE M5 не намного отличается, а вот качество связи заметно выше.

Начиная с версии программного обеспечения 5.6.3-Beta3, пользователю становится доступным инструмент airView. Запускать его следует из раздела airMAX, при этом на компьютер будет скачано специальное программное обеспечение, для работы которого вам потребуется установленный Java Runtime. Это несколько иной airView, в сравнении с тем, что используется в старших моделях, там он реализован аппаратно и благодаря сопроцессору может работать параллельно с установленным соединением.

LBE-M5-23 программа airView
LBE-M5-23 программа airView
LBE-M5-23 программа airView
LBE-M5-23 программа airView

Несмотря на все ограничения, данный инструмент является достаточно серьезным помощником при развертывании беспроводного моста. По-умолчанию, система сканирует только узкий диапазон, но при необходимости, вы можете выбрать весь частотный диапазон, поддерживаемый устройством. При выводе на экран можно указать как классический Waterfall, так и канальный режим. Все это позволяет выбрать наиболее оптимальный канал без необходимости применения дополнительного дорогостоящего оборудования.

Если у вас нет желания заниматься анализом эфира, либо эфир постоянно меняется, можно довериться автоматическому режиму установив опцию airSelect в настройках airMAX.
