Обзор беспроводной miniPCI-e карты Mikrotik R11e-5HnD

18.02.2014
Поделиться в:

Обзор беспроводной miniPCI-e карты Mikrotik R11e-5HnD

Придерживаясь своим традициям, компания Mikrotik, выпускает большое количество OEM компонентов, таких как системные платы семейства RouterBoard, корпуса, платы расширения, в том числе и беспроводные модули. Одна из новинок среди таких моделей, miniPCI-e карта R11e-5HnD, о которой мы сегодня и поговорим в данном не большом обзоре.

Поставка Mikrotik R11e-5HnD

Поставляется Mikrotik R11e-5HnD, как и положено большинству OEM элементов, в не большом антистатическом пакете, с характерными желтыми предупреждающими наклейками.

Упаковка Mikrotik R11e-5HnD

Как можно догадаться, в комплекте, кроме самой карты, нет ничего. Разве что, этикетка.

Внешний вид

Габаритные размеры карты, полностью соответствуют стандарту miniPCI-e, и вместе с радиатором, составляют 51x30x13mm. Однако, наличие достаточно массивного радиатора, может помешать установке в некоторые системные платы. Тем не менее, производитель говорит о полной совместимости с большинством устройств, поддерживающих платы расширения данного стандарта.

Внешне, R11e-5HnD мало чем отличается от подобных плат. С одной стороны, мы видим стандартный miniPCI-e разъем, центральная часть, почти вся скрыта под радиаторной решеткой, а на противоположной стороне, два позолоченных MMCX разъема.

Mikrotik R11e-5HnD

Единственное, что отнимает часть левой стороны карты у радиатора, это 9 светодиодных индикаторов. Хотя, сразу так и не скажешь… SMD элементы, все очень похожи друг на друга.

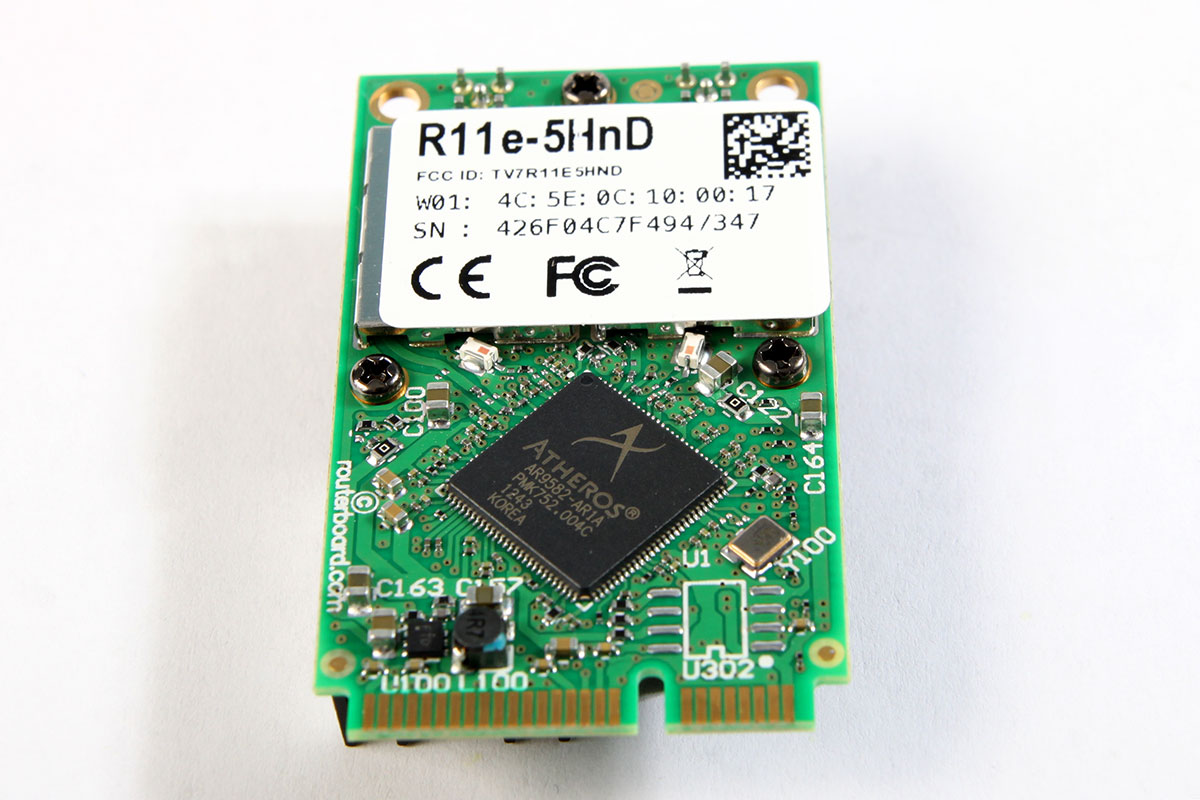

В нижней части платы, виден, скрытый под защитным кожухом и наклейкой, радиочастотный тракт, и чип от компании Atheros. Но о чипах и прочих технических нюансах - ниже.

R11e-5HnD

В целом, как и большинство оборудования от компании Mikrotik, беспроводная карта R11e-5HnD, не вызывает никаких нареканий в плане качества исполнения. Монтажная плата, все элементы, качество сборки - все на достаточно высоком уровне. Видно, что компания дорожит своей репутацией и не экономит на дешевых элементах.

Технические характеристики miniPCI-e карта R11e-5HnD

А вот технические характеристики Mikrotik R11e-5HnD, гораздо интереснее, нежели ее внешний вид.

Плата построена на базе современного сетевого чипа Atheros AR9582, и соответственно, может работать в частотном диапазоне 4920-5920MHz. Она полностью поддерживает работу стандартов беспроводной связи IEEE 802.11a/n и технологию пространственного кодирования сигнала MIMO 2x2, что позволяет, с ее помощью, разворачивать беспроводные соединения с канальной скоростью до 300Mbit/s.  При этом, максимальная выходная мощность, составляет 500mW (27dBm).

Ну и как уже говорилось, плата имеет форм-фактор miniPCI-e, что позволяет использовать ее практически с любым оборудованием поддерживающим работу с платами расширения данного стандарта.  Для контроля за активностью приема/передачи, и уровня радиосигнала, R11e-5HnD имеет 9 LED индикаторов.

Потребляемая мощность платы, составляет не более 5W.

Итог

И так, мы видим, что компания Mikrotik, не останавливается на достигнутом, и постоянно выпускает новинки, как готовые к эксплуатации “из коробки”, так и различные OEM компоненты.

В частности, беспроводная miniPCI-e карта Mikrotik R11e-5HnD, хоть и не является венцом инженерной мысли или топовой моделью в линейке, тем не менее, может стать полезным дополнением к вашей базовой станции, репитеру или даже клиенту. Добавив возможность работы в частотном диапазоне 5GHz или просто увеличив число беспроводных интерфейсов.

Mikrotik R11e-5HnD, полностью совместима с системными платами от этого производителя. Например с такими как RB911, RB912, RB800 и некоторыми другими.
