Обзор базовой станции Cambium Networks ePMP 1000 GPS Sync

06.12.2013
Поделиться в:

Относительно недавно появившись на Украинском рынке, оборудование для создание беспроводных сетей широкополосного доступа, серии ePMP, от компании Cambium Networks, уже успело сыскать достаточно заслуженную популярность. Данным обзором, мы хотим начать целый цикл статей, посвященных устройствам этой линейки, который будет включать в себя как обзорные публикации, так и ряд тестов и сравнений с ближайшими конкурентами.

А начнем, мы конечно же с базовой станции Cambium Networks ePMP 1000 GPS Sync, предназначенной для быстрого развертывания масштабируемых беспроводных сетей по топологии точка-многоточка (PMP), работающих в частотном диапазоне 5GHz с поддержкой технологии множественного доступа с разделением по времени (TDMA).

Упаковка ePMP-1000 GPS Sync

Комплект поставки



Все оборудование компании Cambium Networks, и базовая станция ePMP 1000 GPS Sync в их числе, поставляется в довольно качественной картонной упаковке с дополнительным пластиковым лотком, удерживающем все компоненты комплекта поставки внутри и не позволяющем им перемещаться в процессе транспортировки. Уменьшая тем самым риск их повреждения.

Открытая упаковка ePMP-1000 GPS Sync

Сама картонная коробка, имеет привлекательный вид, благодаря качественной цветной полиграфии. На ней изображена базовая станция, логотип компании и указаны краткие ее характеристики.

А вот сам комплект поставки, включает в себя не многое. И кроме самой базовой станции, мы можем найти в упаковке:

- PoE инжектор

- сетевой шнур питания

Комплект поставки ePMP-1000 GPS Sync

Хотя при этом, хочется отметить, что поставляемый в комплекте с базовой станцией ePMP 1000 GPS Sync, PoE инжектор, рассчитан для работы с Gigabit Ethernet соединениями.

Никаких крепежных материалов или конструкций, в комплекте нет, так как производитель предполагает использование данной точки доступа, совместно с антеннами Cambium Networks ePMP 5GHz Sector Antenna. Конструкция которых, предусматривает возможность крепления базовой станции, непосредственно на корпус антенны.


Внешний вид и интерфейсы ePMP 1000 GPS Sync



Внешне, ePMP 1000 GPS Sync, имеет достаточно стандартный вид, для устройств такого рода.

Прямоугольный корпус точки доступа, имеет закругление в нижней части, и практически весь, выполнен из современного, высококачественного пластика, способного противостоять различным, в том числе и неблагоприятным погодным условиям. А вот верхняя часть, с логотипом копании - выполнена из металла, и служит в первую очередь, для улучшения теплоотвода. Для этих же целей, на ней имеется дополнительные ребра.

Вид сверху ePMP-1000 GPS Sync

Здесь же, на передней панели, расположился ряд светодиодных индикаторов, информирующих о питании устройства, GPS синхронизации с другими точками доступа базовой станции, активности проводной сети и уровне сигнала, беспроводной сети.


Панель датчиков ePMP-1000 GPS Sync

На задней панели ePMP 1000 GPS Sync, так же можно найти радиаторную решетку, и этикетки с информацией об устройстве, его серийным номером, MAC адресами проводного и беспроводного интерфейсов и т.д. Там же, находятся специальные крепления, при помощи которых, точку доступа, можно закрепить непосредственно на корпусе секторной антенны, в сочетании с которой, она должно работать.

Вид снизу ePMP-1000 GPS Sync

В нижней части корпуса, под специальной крышкой, расположился Ethernet порт, при помощи которого, базовая станция подключается к проводным локальнм сетям, а так же, получает необходимое для работы питание, по протоколу PoE. Здесь же, находятся кнопка сброса (Reset) и разъем для подключения внешней GPS антенны.

Открытая задняя крышка ePMP-1000 GPS Sync

И как в большинстве устройств подобного рода, верхнюю часть корпуса ePMP 1000 GPS Sync, венчают два RP-SMA разъема, для подключения к внешней антенне.

Вид сзади ePMP-1000 GPS Sync

Технические характеристики и особенности Cambium ePMP 1000 GPS Sync



Технические характеристики, это как раз, одна из тех сторон всех устройств линейки ePMP от компании Cambium Networks, которая делает это оборудование уникальным и конкурентоспособным.

Как уже было сказано в самом начале, платформа ePMP, основана на “фирменных” протоколах связи и технологии множественного доступа с разделением по времени (TDMA).

Базовая станция ePMP 1000 GPS Sync, построена на базе современного сетевого процессора Qualcomm AR9350 и имеет 128MB оперативной памяти. Основным сетевым портом, выступает 10/100/1000Mbit/s Gigabit Ethernet порт, с возможностью подачи питания по протоколу PoE.

Беспроводной радиомодуль, работает в частотном диапазоне 5150 – 5875MHz, и имеет максимальную выходную мощность в 23dBi. Поддерживает технологию 2x2 MIMO и дуплексный метод TDD.

Встроенный GPS модуль, имеет возможность подключения внешней антенны. А GPS синхронизация между несколькими (обычно 3 или 4) точками доступа одной базовой станции в многосекторной конфигурации, позволяет использовать всего четыре частотных канала (с шириной 20MHz с интервалом 5MHz), для обеспечения эффективной работы, путем повторного, многократного использования одного и того же канала. Что значительно экономит частотный ресурс и допускает использование оборудования Cambium Networks ePMP в местах с высокой загрузкой радио-эфира.

Такое сочетание, дает возможность обеспечить связью до 120 абонентов на каждый сектор базовой станции при стабильно высокой пропускной способности до 180Mbit/s и на достаточно обширной территории с радиусом до 20км.

Как и положено, современным сетевым устройствам, базовые станции ePMP 1000 GPS Sync, поддерживают все современные сетевые протоколы, такие как IPv4, UDP, TCP, IP, ICMP, SSH, SNMPv2c, HTTPs, FTP и т.д. А безопасность передачи данных в беспроводном канале, обеспечивается за счет использования 128-битного шифрования AES.

Устройство имеет габариты 26,9x11x7,7см и вес - 520грамм. Его корпус, спроектирован таким образом, что крепление точки доступа, производится непосредственно на корпус секторной антенны. И совместимо со всеми секторными антеннами серии ePMP 1000 5GHz Sector Antenna, производимыми компанией Cambium Networks.

Крепление Cambium ePMP-1000 GPS Sync к антени

Одним словом, технические характеристики Cambium Networks ePMP 1000 GPS Sync, достаточно высоки. А кроме того, на сегодняшний день, это самое доступное оборудование профессионального уровня с поддержкой технологии TDMA и GPS синхронизацией.


Программное обеспечение



Само собой разумеется, что для работы достаточно современного аппаратного обеспечения, с которым мы ознакомились выше, необходимо настолько же современное и удобное программное обеспечение. И на наш взгляд, компания Cambium Networks, справилась и с этой задачей. Управление сетью, может осуществляться по протоколам HTTPs, SSH, FTP и SNMPv2c.

Самым простым и удобным способом, конечно же, является HTTPs, который к тому же, имеет достаточно приятный и интуитивно понятный web-интерфейс.

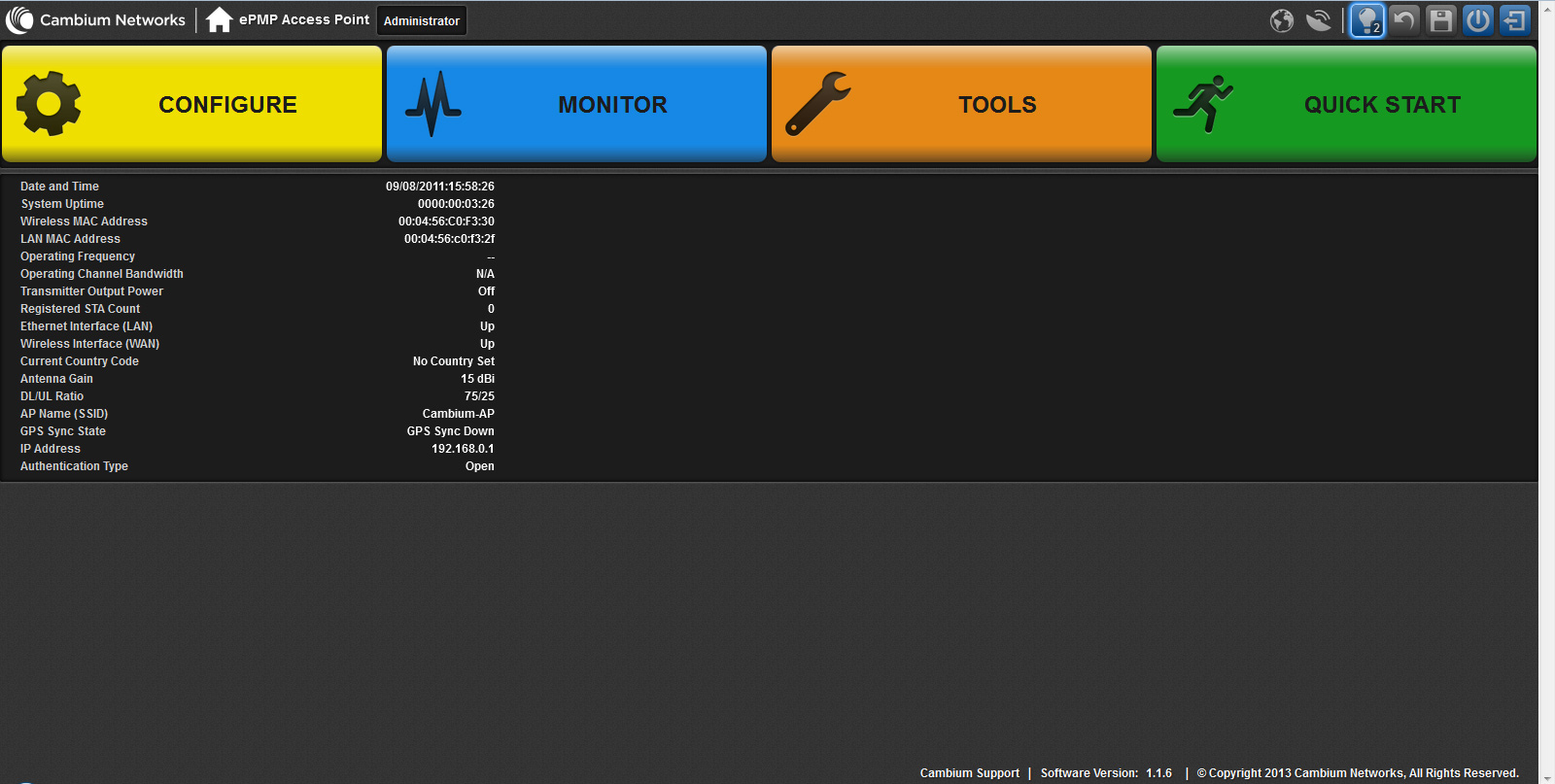

Управление сетью по протоколу HTTPs

Здесь можно увидеть полную статистическую информацию о состоянии базовой станции, задать ее конфигурацию, изменить некоторые параметры системы, а так же, управлять беспроводным и проводным интерфейсом.

Для начальной конфигурации, можно воспользоваться разделом Quick Start, где мастер настройки, поможет вам задать самые основные параметры и достаточно быстро ввести вашу сеть в эксплуатацию, буквально за считанные минуты.

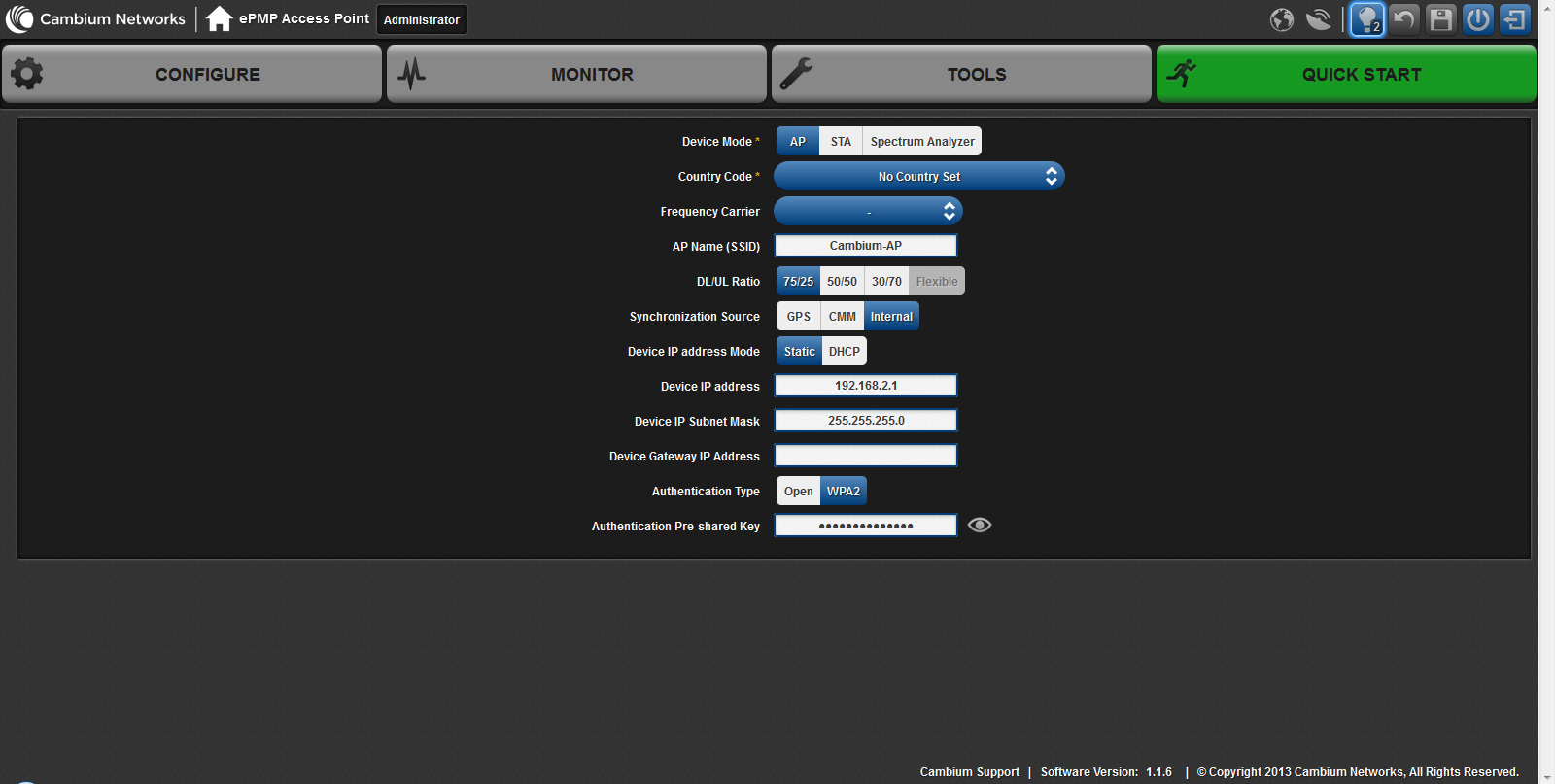

Управление сетью по протоколу HTTPs, вкладка quick start

Для более углубленных настроек, включая и расширенный режим, нужно воспользоваться разделом Configure, где доступно управление беспроводной сетью, проводным интерфейсом, безопасностью и качеством сервиса (QoS), а так же, имеются достаточно обширные системные установки.

Управление сетью по протоколу HTTPs, вкладка configure

ePMP 1000 GPS Sync, может работать в трех режимах: точка доступа (AP), клиент или станция (STA) и анализатор спектра (Spectrum Analyzer). Хотя третий, больше относится к инструментам (Tools), но тем не менее, это достаточно полезный режим (или функция), позволяющая на начальном этапе настройки, достаточно точно определить загруженность частотного диапазона.

Более подробно, настройку как базовой станции, включая режим GPS синхронизации, так и процедуру настройки абонентской станции, мы опишем в отдельной статье, которую вы можете прочитать по этой ссылке.

А здесь мы только скажем, что весь процесс настройки, достаточно прост и занимает совсем не много времени, даже с учетом расширенных настроек.


Эксплуатация и тесты ePMP 1000 GPS Sync



Чтобы убедиться во всех возможностях и данных, заявленных производителем, мы провели целый ряд тестов, в том числе и сравнительных, используя конфигурации оборудования различных производителей. Описать все в одной статье, практически не возможно, поэтому с результатами этих тестов вы можете ознакомиться в следующих публикациях:

- Тестирование оборудования Cambium Networks ePMP в сравнении с оборудованием Ubiquiti Network

- Тестирование оборудования Cambium Networks ePMP в сравнении с оборудованием Mikrotik

- Создание и тестирование беспроводного канала точка-точка, на базе абонентских станций Cambium Networks ePMP 1000

Но забегая вперед, хотим отметить, что оборудование ePMP, и в частности базовая станция Cambium Networks ePMP 1000 GPS Sync, показало себя с достаточно хорошей стороны, и полностью подтвердила объявленные характеристики.



Итог



Подводя итог данного обзора, хочется отметить, что платформа ePMP от компании Cambium Networks, действительно является самодостаточным и довольно мощным инструментом для развертывания масштабируемых беспроводных сетей широкополосного доступа. Имеет достаточно высокий потенциал и все устройства этой серии, выполнены с учетом требований, предъявляемых к профессиональному оборудованию операторского класса.

Стабильно высокая пропускная способность, в сочетании с возможностью работы с большим числом абонентов. Не высокая стоимость и низкие накладные расходы, даже при расширении сети. Все это может стать прекрасным стимулом для развивающихся компаний и операторов связи, при выборе оборудования.
