Обзор абонентской станции Cambium Networks ePMP 1000

05.12.2013
Поделиться в:

Продолжая наш рассказ про платформу ePMP от компании Cambium Networks, мы хотим посвятить данную публикацию абонентской станции Cambium Networks ePMP 1000. Которая предназначена для развертывания беспроводных сетей широкополосного доступа построенных на базе базовых станций ePMP 1000 GPS Sync, и работающих в частотном диапазоне 5GHz с поддержкой технологии множественного доступа с разделением по времени (TDMA).

ePMP 1000 Integrated Radio, разработаны производителем, в качестве клиентского оборудования (CPE), и полностью поддерживает все возможности, протоколы и технологии, реализованные в данной линейке оборудования. И по традиции, знакомство с этим устройством, мы начинаем с комплекта поставки.

Упаковка Cambium Networks ePMP-1000

Комплект поставки абонентской станции ePMP 1000

Стандартная для продуктов компании Cambium Networks коробка, выполнена из качественного картона с цветной полиграфией, и скрывает в себе достаточно надежную упаковку в виде пластикового лотка, в котором расположилось само устройство и все идущие в комплекте аксессуары. Все выполнено таким образом, что какие либо повреждения в процессе транспортировки, сведены к минимуму.

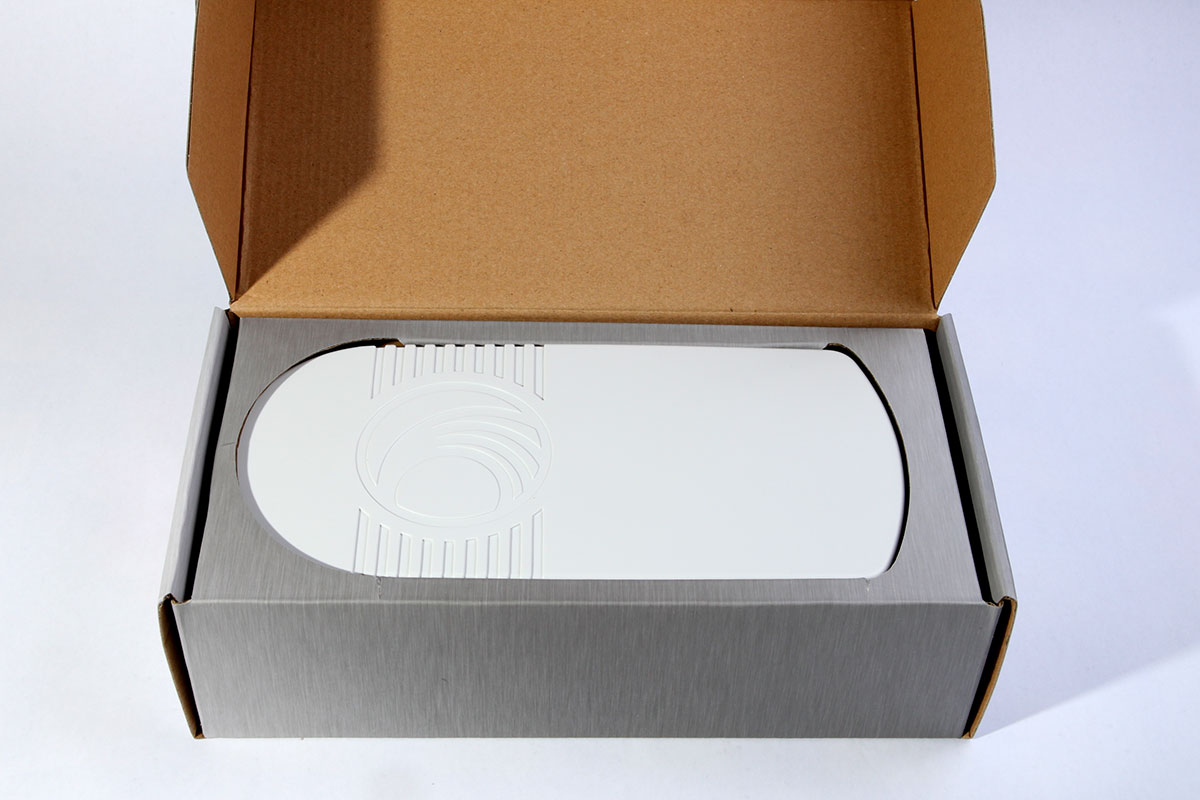

Открытая упаковка Cambium Networks ePMP-1000

На самой упаковке, изображено поставляемое устройство, есть его название и логотип производителя. Так же, есть краткая инструкция по первому включению и описание содержимого коробки.

Но если говорить о самом комплекте поставки, то он не такой уж и обширный. Но тем не менее, все самое необходимое для введения устройства в эксплуатацию, он содержит.

И так, комплект поставки абонентской станции Cambium Networks ePMP 1000 Integrated Radio состоит из:

- абонентская станция ePMP 1000

- PoE инжектор

- сетевой шнур питания

- кронштейн

- хомут для крепления



Комплект поставки Cambium Networks ePMP-1000



То есть, для того, чтобы подключиться к сети, вам понадобиться только отвертка для установки клиентской станции на мачту или консоль. Однако, возможность смены угла установки, конструкцией не предусмотрена.



Внешний вид и интерфейсы



Достаточно простой внешний вид ePMP 1000, мало чем отличает это устройство от прочих, имеющих такое же предназначение.

Корпус прямоугольной формы, имеющий закругление в нижней части, выполнен из качественного пластика слегка серого цвета. Пластик достаточно плотный и прочный, и должен выдерживать различные погодные условия, в том числе и неблагоприятные.

Передняя панель абонентской станции ePMP 1000 Integrated Radio, практически гладкая, на ней есть только рельефный логотип Cambium Networks.

Вид сверху Cambium Networks ePMP-1000

Как в прочем, и задняя панель… на которой мы видим только ряд светодиодных индикаторов, отображающих активность сетевых проводных и беспроводного интерфейсов, уровень сигнала и питание, а так же, “гнездо” для крепежного кронштейна.

Вид снизу Cambium Networks ePMP-1000

Датчик на корпусе Cambium Networks ePMP-1000

Все интерфейсы, скрыты под крышкой в нижней части станции. Здесь можно найти два Ethernet порта (основной и дополнительный) и кнопку сброса (Reset). Ну и как можно догадаться, питание на устройство, подается через основной сетевой интерфейс, по технологии PoE.

Cambium Networks ePMP-1000 со снятой крышкой

Там же, под крышкой, находятся этикетки, на которых обозначены MAC адреса всех сетевых интерфейсов, название модели, а так же, серийный номер устройства. Различные предупреждения и значки сертификаций и соответствий стандартам.

Таким образом, внешне ePMP 1000, мало чем отличается от большинства подобных беспроводных устройств различных производителей.



Технические характеристики Cambium Networks ePMP 1000 Integrated Radio



А вот технические характеристики, как раз и являются основным и главным отличием всей линейки ePMP и абонентской станции ePMP 1000, в частности. Как мы уже знаем, предназначено это устройство, для работы в сетях построенных по топологии точка-многоточка (point-to-multipoint) с применением технологии TDMA. Что значительно уменьшает задержки и увеличивает доступность базовой станции.

Справляться с нагрузками обеспечивать высокую пропускную способность, призван сетевой процессор Qualcomm AR9350, на базе которого, и построена абонентская станция. Она так же имеет 64MB встроенной оперативной памяти.

Что же касается радиомодуля, то он работает в частотном диапазоне 5150 - 5875MHz, и имеет максимальную выходную мощность в 23dBm. Устройство выпускается в нескольких вариантах - со встроенной антенной и с разъемами для внешней антенны. Если говорить об модификации с интегрированной антенной, то ее коэффициент усиления, составляет 13dBi. А ширину луча направленности антенны: 24⁰ по азимуту и высота - 12⁰. ePMP 1000 поддерживает технологию 2x2 MIMO, с возможной шириной канала, до 40MHz, и все запатентованные проприетарные протоколы и технологии беспроводной связи Cambium Networks.

Для связи с проводными сетями, станция оборудована двумя 10/100Mbit/s Fast Ethernet портами. Основным и дополнительным, которые можно объединять в мост или использовать устройство в качестве домашнего беспроводного роутера. Через основной порт, так же подается питание по протоколу PoE с напряжением до 30V постоянного тока.

Абонентская станция ePMP 1000, поддерживает работу со всеми современными протоколами, такими как - IPv4, UDP, TCP, IP, ICMP, SNMPv2c, HTTPs, FTP и прочими. А безопасность беспроводного соединения, обеспечивается за счет применения 128-битного AES шифрования.

Габариты устройства составляют 29,1x14,5x8,3см, а масса - 490грамм.



Программное обеспечение



Работает Cambium Networks ePMP 1000, под управлением программного обеспечения, разработанного компанией производителем, специально для платформы ePMP. Управление сетью, может осуществляться по протоколами HTTPs, FTP, или же SNMPv2c.

Привычным для большинства, конечно же, является HTTPs, web-имнтерфейс которого, имеет достаточно понятную структуру и довольно прост в обращении.

Протокол HTTRs для Cambium Networks ePMP-1000

Кроме того, первичную настройку, можно произвести довольно быстро, следуя мастеру настройки Quick Start. Таким образом, процесс введения устройства в эксплуатацию, требует буквально несколько минут.

Настройка протокола HTTRs для Cambium Networks ePMP-1000

Более тонкую настройку, можно произвести в разделе Configure, где в отдельных подразделах, можно сконфигурировать беспроводную сеть, проводные интерфейсы, безопасность, качество сервиса (QoS), а так же произвести установки системных параметров, включая выбор режима работы устройства.

Точная настройка протокола HTTRs для Cambium Networks ePMP-1000

К слову, ePMP 1000 может работать не только как пользовательское устройство (Station), но и в качестве базовой станции (AP). В этом режиме, устройство может быть применено дя создания точка доступа для сетей с топологией точка-многоточка (point-to-multipoint), или в качестве оборудования для создания беспроводных каналов по типу точка-точка (point-to-point).

Более подробно узнать о настройке устройств ePMP 1000 в качестве абонентской станции, а так же для создания канала точка-точка, вы можете в следующих статьях:

- Настройка абонентской станции ePMP 1000, подключение к беспроводному провайдеру.

- Настройка базовой станции ePMP 1000 GPS Sync.

- Создание беспроводного канала точка-точка на базе Cambium Networks ePMP 1000.

Кроме того, в разделе Minitor, доступна подробнейшая статистика работы абонентской станции. А в разделе Tools, есть несколько полезных инструментов, таких как Ping, Tracerout, Troughtput Test и даже Spectrum Analyzer.

Вкладка Tools протокола HTTRs для ePMP-1000

Эксплуатация и тесты ePMP 1000



Конечно же, результаты всех тестов, проведенных нами, опубликовать в одной статье, просто не возможно. Поэтому, что-бы более подробно с ним ознакомиться,мы предлагаем вам ознакомиться с ними в этих статьях:

- Тестирование оборудования Cambium Networks ePMP в сравнении с оборудованием Ubiquiti Network

- Тестирование оборудования Cambium Networks ePMP в сравнении с оборудованием Mikrotik

Но в любом случае, мы хотим сказать, что абонентская станция ePMP 1000, как и все оборудование ePMP от компании Cambium Networks, показала себя с достаточно хорошей стороны. Полностью подтвердив все заявленные производителем показатели.

Так же, нами была опробована возможность создания беспроводного канала точка-точка, с применением этого оборудования. Но и здесь, обошлось без сюрпризов. Стабильная связь и приемлемая пропускная способность, даже в сложных условиях, лишний раз подтвердили высокий уровень оборудования Cambium Networks. С результатами этого теста, вы можете ознакомиться в статье, ссылку на которую, найдете выше.



Итог



Абонентская станция Cambium Networks ePMP 1000 Integrated Radio, как и прочее, оборудование этой платформы, описанное нами ранее, лишний раз подтвердила не только свою самодостаточность, но и показало определенную универсальность. Таким образом, с нашей стороны, мы хотели бы дать очень высокую оценку как ePMP 1000, так и всей серии ePMP этого производителя.

Инновационные технологии, современные протоколы и технические решения, в сочетании с качеством исполнения операторского класса и достаточно приемлемой ценой - дают превосходный результат.

Это оборудование, может стать прекрасным выбором для развивающихся телекоммуникационных компаний, которые хотят повысить качество своего сервиса, и при этом не вдаваться в огромные капиталовложения.
