Грозозащита для сетевого оборудования

29.11.2012
Поделиться в:

Многие сталкивались с проблемой выхода из строя сетевого оборудования после грозы. Во время такого рода природных явлений, могут “выгорать” как отдельные порты, так и целиком сетевые устройства и даже связанные между собой участки сети. Поэтому о защите от их последствий, стоит позаботиться заранее. Для этого существует целый класс специализированного оборудования, именуемый грозозащитой. С видами и принципами работы которого, мы сегодня познакомимся.

Гроза, как следствие выхода из строя сетевого оборудования

Что такое грозозащита?

В первую очередь, грозозащита - это устройство призванное защищать сетевое оборудование от выхода из строя вызванного статическим электричеством. Которое может возникать даже в воздухе, как разность потенциалов двух зарядов. Главной причиной его возникновения, как правило, являются различные атмосферные явления: дождь, снег, грозовые разряды и даже ветер. Однако, так же возможно накопление статического напряжения вблизи различных электромагнитных источников, таких как высоковольтные линии электропередач, силовые кабели и даже обычные электрические провода.

Часто в технической и сопроводительной документации к оборудованию, а так же в разного рода описаниях и технических характеристиках, защита от статического электричества, упоминается как ESD Protection и измеряется в напряжении от которого она может защитить, обычно этот параметр указывается в киловольтах (kV).

Напряжение статического заряда, от которого защищает грозозащита, может достигать 10-20kV (10 000 - 20 000 Вольт). Поэтому на самом деле, это защита от грозы, а не от молнии, как некоторые часто думают. От прямого попадания молнии, защиты быть просто не может, так как в таком случае, напряжение доходит до 1GV (один Гигавольт или 1000000000 Вольт), а сила тока до СТА ТЫСЯЧ (100 000) Ампер. Но такое происходит крайне редко, ведь по статистике, шанс попадания молнии в ваше оборудование, равен примерно 1:600 000.

 Есть два основных вида грозозащиты:

- грозозащита LAN сетей

- грозозащита высокочастотного тракта беспроводного оборудования

Первая, как вы сами понимаете, применяется в проводных сетях и служит для защиты Ethernet портов. Используется там, где часть сети проходит по открытой местности. Например, когда кабель протянут между двумя зданиями по “воздуху” или когда от точки доступа, расположенной на крыше или мачте, идет кабель витая пара, к вашему маршрутизатору или коммутатору.

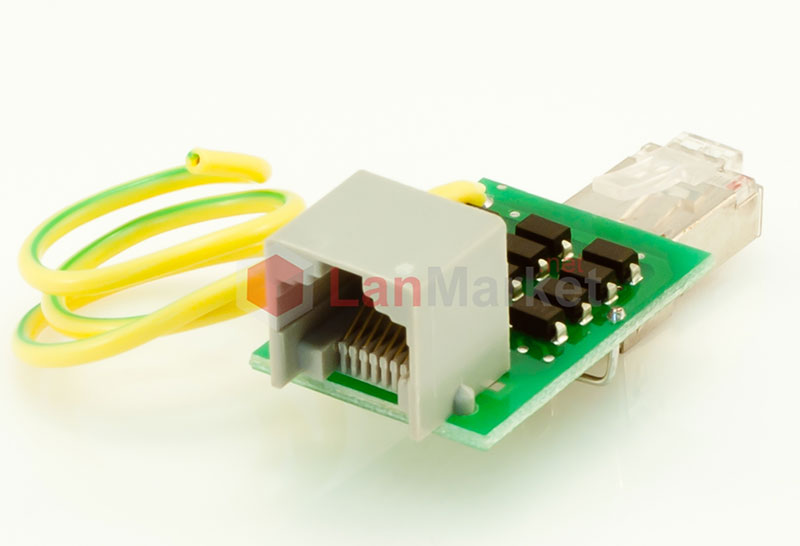

Грозозащита LAN портов

А второй вид, применяется в тех случаях, когда для организации беспроводных сетей или каналов связи, используется внешняя антенна, например, установленная на крыше. Чтобы защитить сам высокочастотный модуль от статического разряда, в разрыв между антенной и точкой доступа, устанавливается грозозащита.

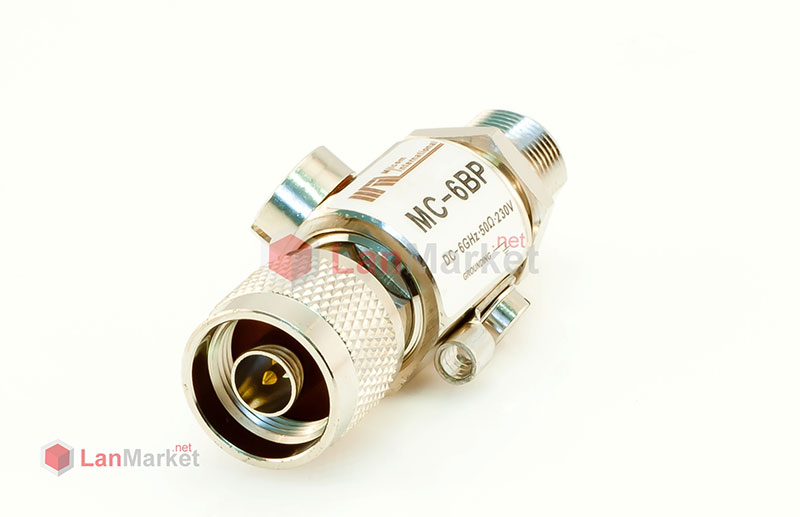

Грозозащита беспроводного оборудования

При этом, некоторые современные беспроводные точки доступа, предназначенные для наружной установки, изначально оборудованы встроенной грозозащитой высокочастотного тракта.

Как это работает

Классическая грозозащита, это по сути, диодный мост, который имеет защитный диод. Основной принцип работы грозозащиты заключается в том, что когда между проводами возникает разность потенциалов больше 6V, диод “открывается” и замыкает провода на заземление, куда и стекает статический заряд.

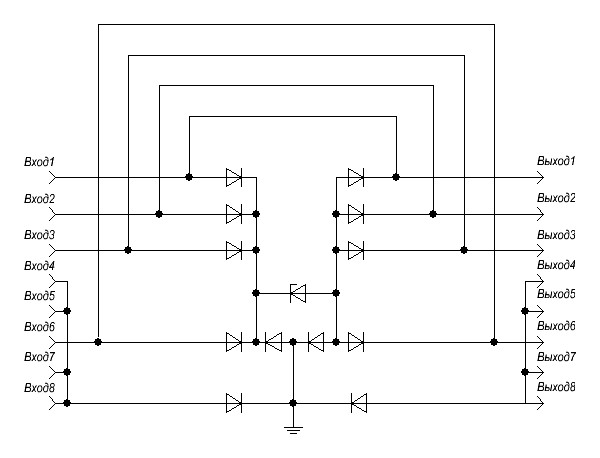

Примерная схема грозозащиты для LAN сетей, выглядит следующим образом:

Принципиальная схема грозозащиты

Именно поэтому, крайне важным элементом грозозащиты, является правильное заземление, сопротивление растеканию тока которого, не превышает 2-3Ом.

ВАЖНО! Не используйте грозозащиту без заземления или при плохом заземлении!

Так как ток всегда идет по пути наименьшего сопротивления, то в случае плохого заземления, этим путем может оказаться, как раз ваш кабель, это может привести не только к выходу из строя оборудования, но и к более тяжелым последствиям: поражению электрическим током или пожару.

Применение

Как уже было сказано, защита для LAN портов, устанавливается в разрыв сетевого кабеля с одной или с двух сторон. При установке грозозащиты с двух сторон, обе должны быть заземлены. Так же, обязательным условием является использование экранированного кабеля витая пара (FTP) и экранированных коннекторов с обеих концов. Экран коннекторов, должен быть хорошо соединен с экранирующей жилой или фольгой кабеля.

Защита высокочастотного тракта беспроводного оборудования, при помощи дополнительных коннекторов или пигтейлов, устанавливается между антенной и точкой доступа. Не смотря на то, что такие виды грозозащиты часто бывают газоразрядного типа, заземление, так же является необходимым условием ее эксплуатации.

Выбрать и приобрести необходимое вам оборудование грозозащиты, можно на нашем сайте.

Алексей С., специально для LanMarket
