Mikrotik RouterOS расширение зоны действия беспроводной сети, посредством WDS

26.11.2013
Поделиться в:

Достаточно часто, возникает ситуация, когда беспроводной сетью, необходимо покрыть определенный участок помещения, здания и т.д., но не всегда, при этом, достаточно одной беспроводной точки доступа. Например, в частном доме, или в большом офисном здании, где много стен, перегородок, коридоров и отдельных комнат. Проводить на каждый этаж кабель и устанавливать отдельную точку доступа - это не самый лучший выход. Поэтому, оптимальным вариантом в таких ситуациях, может быть расширение зоны действия беспроводной сети, посредством технологии Wireless Distribution System (WDS).

Так давайте же разберемся, как это работает!?

И так, предположим, что у нас есть настроенная беспроводная точка доступа, на базе операционной системы Mikrotik RouterOS. Подробно останавливаться на ее настройке мы не будем, так как эти аспекты уже освещены во многих статьях на нашем сайте. Например - Настройка Mikrotik.

Однако, для работы с технологией WDS, нам все таки, придется внести некоторые изменения. Для этого, мы подключаемся к беспроводному маршрутизатору при помощи фирменной утилиты Winbox, и переходим в раздел Wireles, где открываем свойства нашего беспроводного интерфейса, на вкладке WDS.

Здесь нам нужно изменить параметр WDS mode на dynamic.

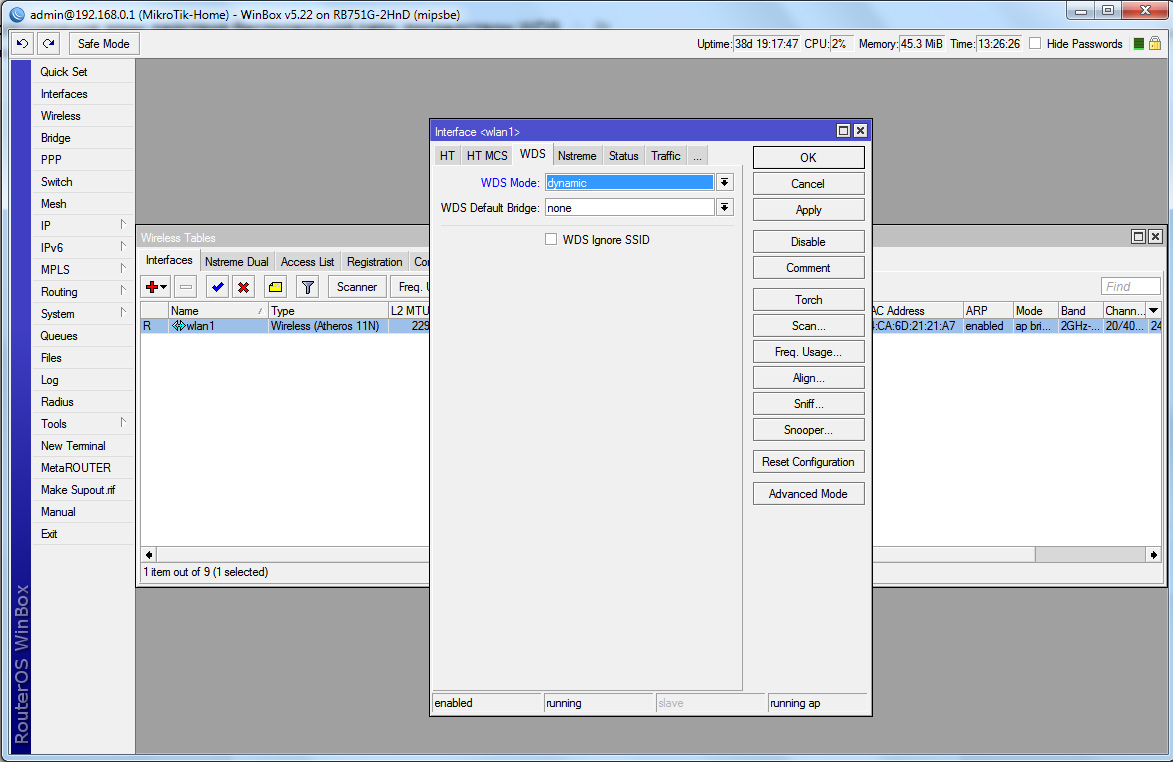

Изменение параметров WDS mode на dynamic



После чего, мы сохраняем настройки.

Теперь, в нужном нам месте, мы устанавливаем второй маршрутизатор Mikrotik, и настраиваем его таким образом, чтобы он мог принимать сигнал от основной точки доступа, и передавать его дальше по сети Wi-Fi, другим устройствам, а так же, по проводной сети.

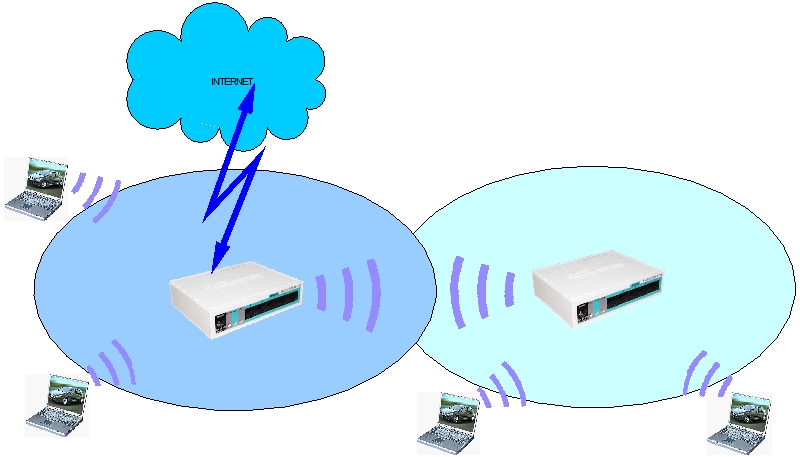

Схема настройки маршрутизаторов



Для этого, подключаемся к устройству, и делаем сброс заводской конфигурации, после чего, создаем мост между проводным и беспроводным интерфейсами маршрутизатора, для того, что бы он не только обеспечивал расширение беспроводной сети, но и мог работать с проводными устройствам.

Заходим в раздел Bridge, утилиты Winbox и добавляем новую запись.

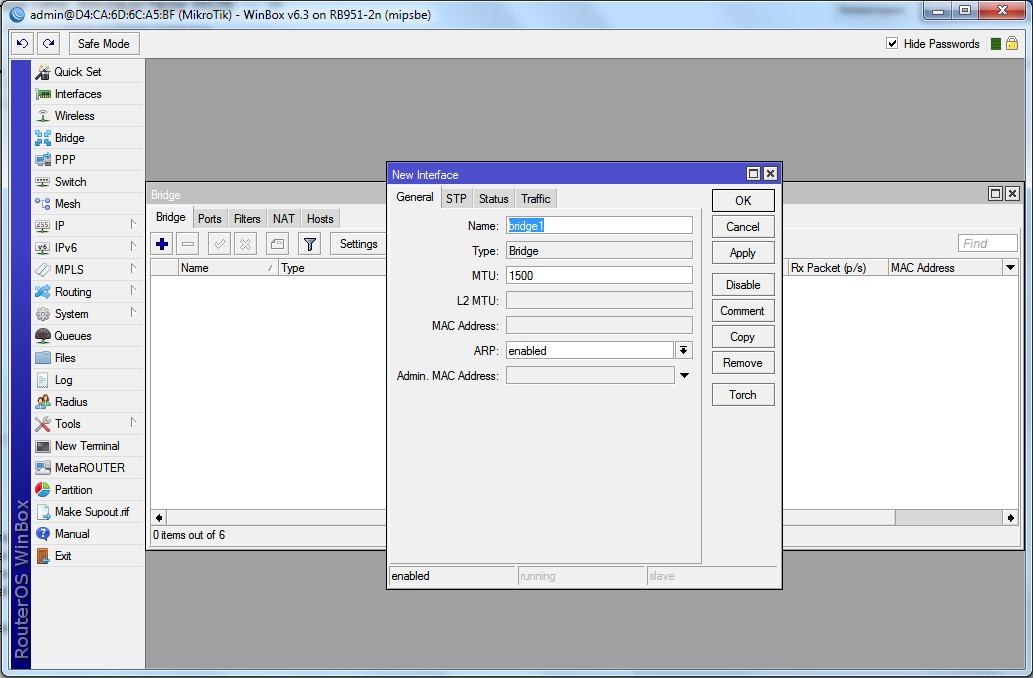

Раздел Bridge утилиты Winbox

Сохраняем, без каких либо изменений, и переходим на вкладку Ports. Где во вновь созданный мост bridge1, добавляем проводные и беспроводной интерфейсы.

Создаем новую запись и в качестве Interface, выбираем ether1 (ether2...ether5 по необходимости), а в качестве Bridge, выбираем bridge1.

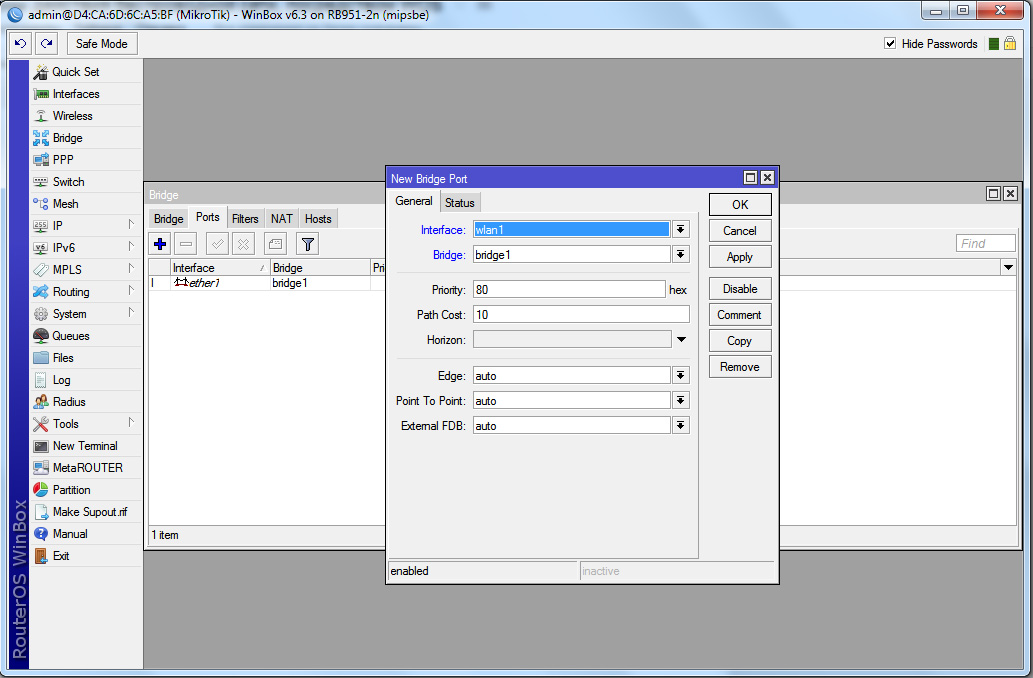

Настройка Interface и Bridge

Повторяем процедуру для беспроводного интерфейса, где выбираем wlan1, для поля Interface.



Настройки интерфейса



Далее переходим в раздел Wireless, где сразу переключаемся на вкладку Security Profiles и создаем новый профиль, который должен в точности повторять профиль безопасности основной точки доступа, включая алгоритмы шифрования, а главное ключи безопасности.

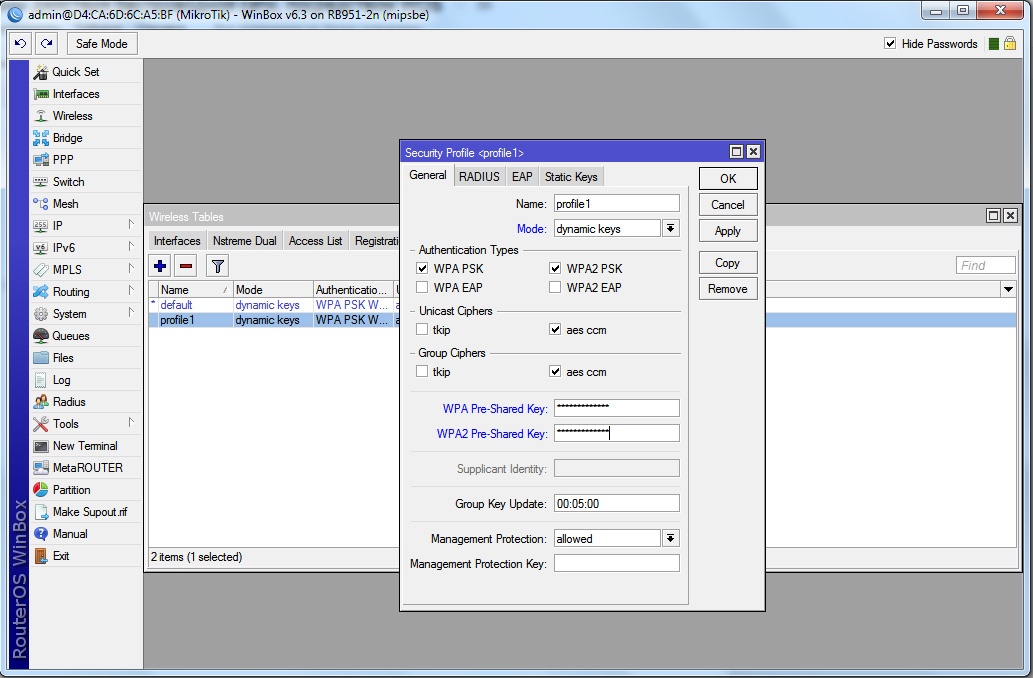

Создание нового профиля



Далее, на вкладке Interfaces, открываем свойства беспроводного интерфейса. И на вкладке Wireless, выбираем режим Mode - station wds, Band - в зависимости он клиентов беспроводной сети, 2GHz-B/G/N или 2GHz-only-N. Chanel Width - 20/40MHz, в поле SSID, указываем точно такое же имя, как и у основной точки. А Security Profile, выбираем созданный нами до этого профиль.

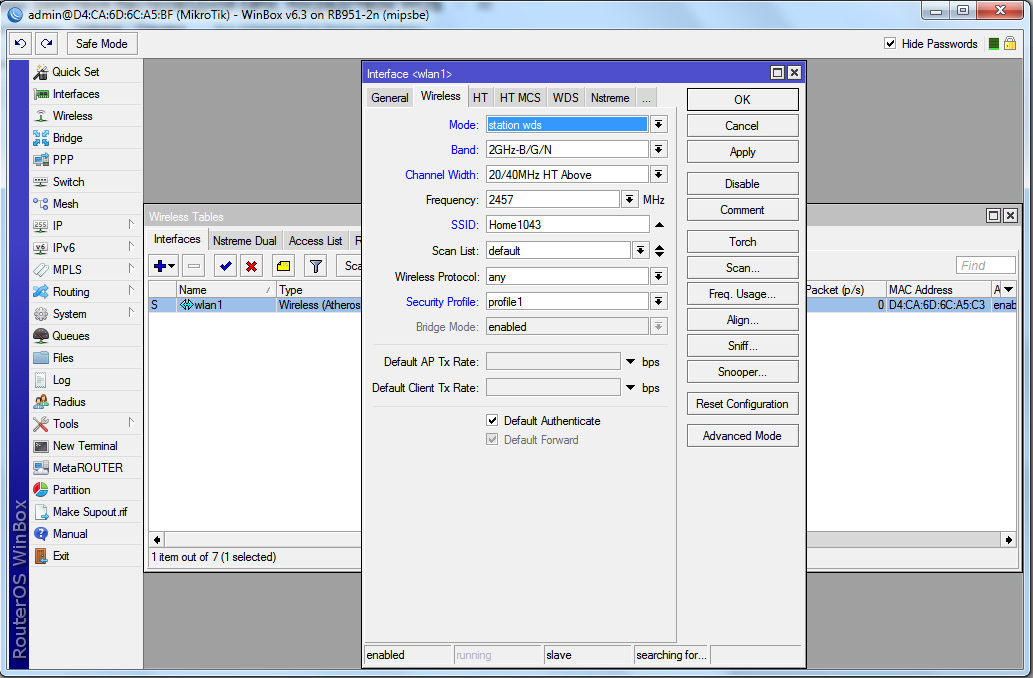

Настройки вкладки Wireless



Переходим на вкладку WDS и WDS Mode, выбираем dynamic, а WDS Default Bridge - наш мост.

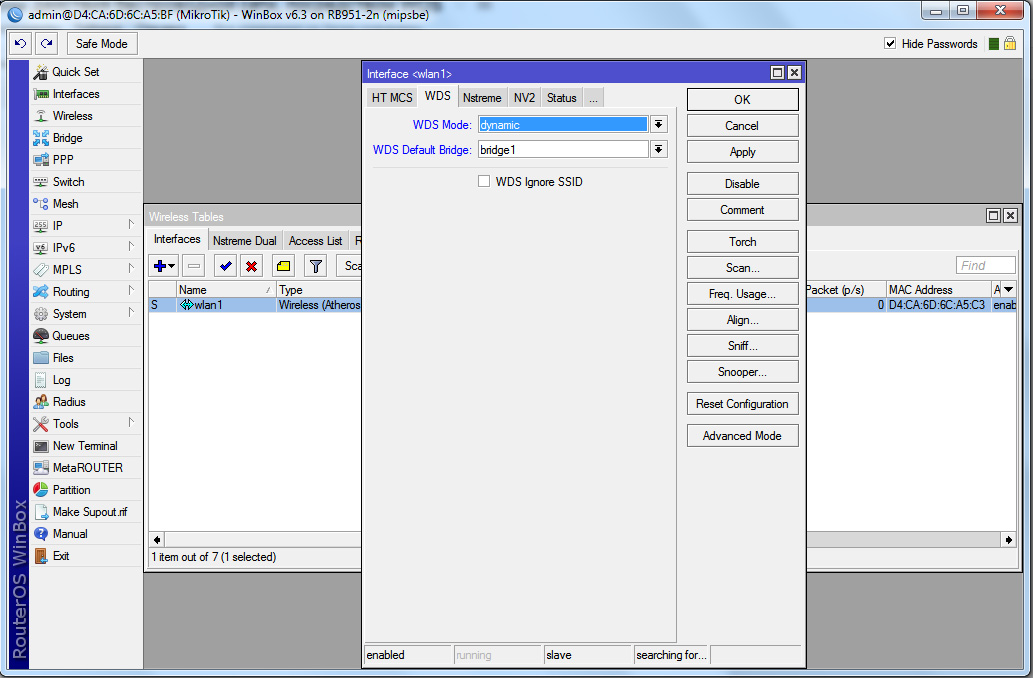

Настройки вкладки WDS и WDS Mode



Нажимаем кнопку Apply, и для проверки соединения, переходим на вкладку Status.

Если все сделано правильно, то в таком случае, вы должны увидеть на этой вкладке, данные о вашем соединении.

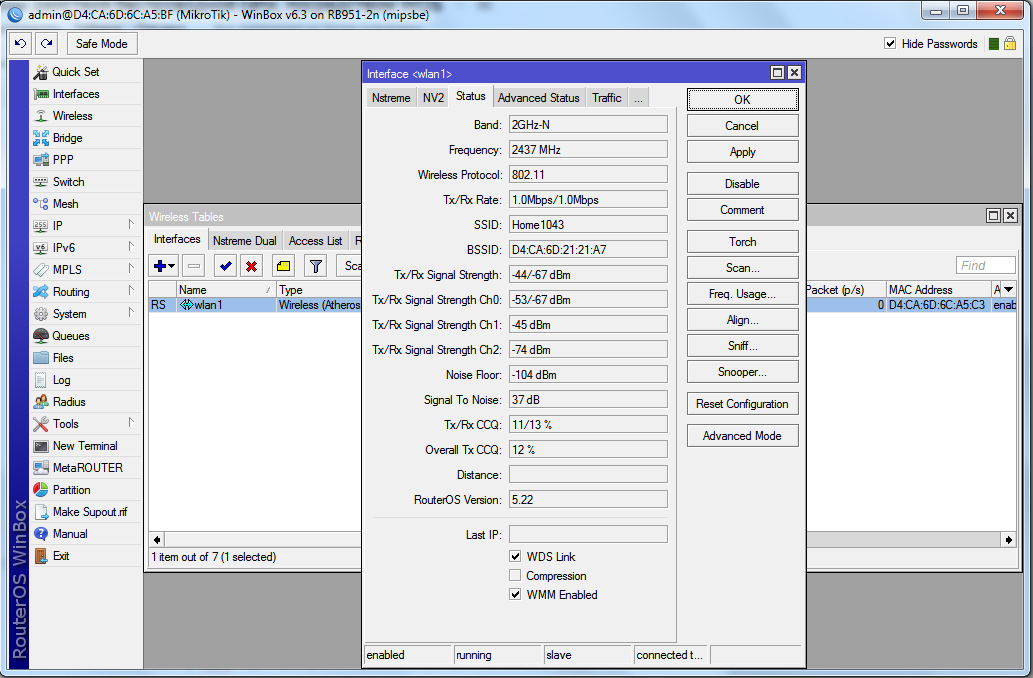

Результат на вкладке Status
