Cambium Networks ePMP 1000 - памятка установщику

21.01.2014
Поделиться в:

Cambium Networks ePMP 1000 - памятка установщику.

Перед тем, как приступить к установке и настройке беспроводного оборудования ePMP 1000 от компании Cambium Networks, мы настоятельно рекомендуем вам прочитать данную памятку и придерживаться изложенных в ней рекомендаций. Таким образом, вы можете добиться максимальных скорости и пропускной способности в беспроводном канале связи.

1. Обновление программного обеспечения

Компания производитель постоянно усовершенствует внутреннее программное обеспечение всех устройств серии ePMP 1000. Каждая новая версия ПО, содержит не только новые функции, но и определенные улучшения и исправления ошибок. Поэтому, перед тем как начать установку или эксплуатацию данного оборудования, крайне важно, обновится до самой последней версии.

Все свежие версии, можно найти по ссылке http://epmp.com.ua/files.htm.

Версию микропрограммы, указана в самом низу страницы web-интерфейса.

Проверка версии прошивки устройств серии ePMP

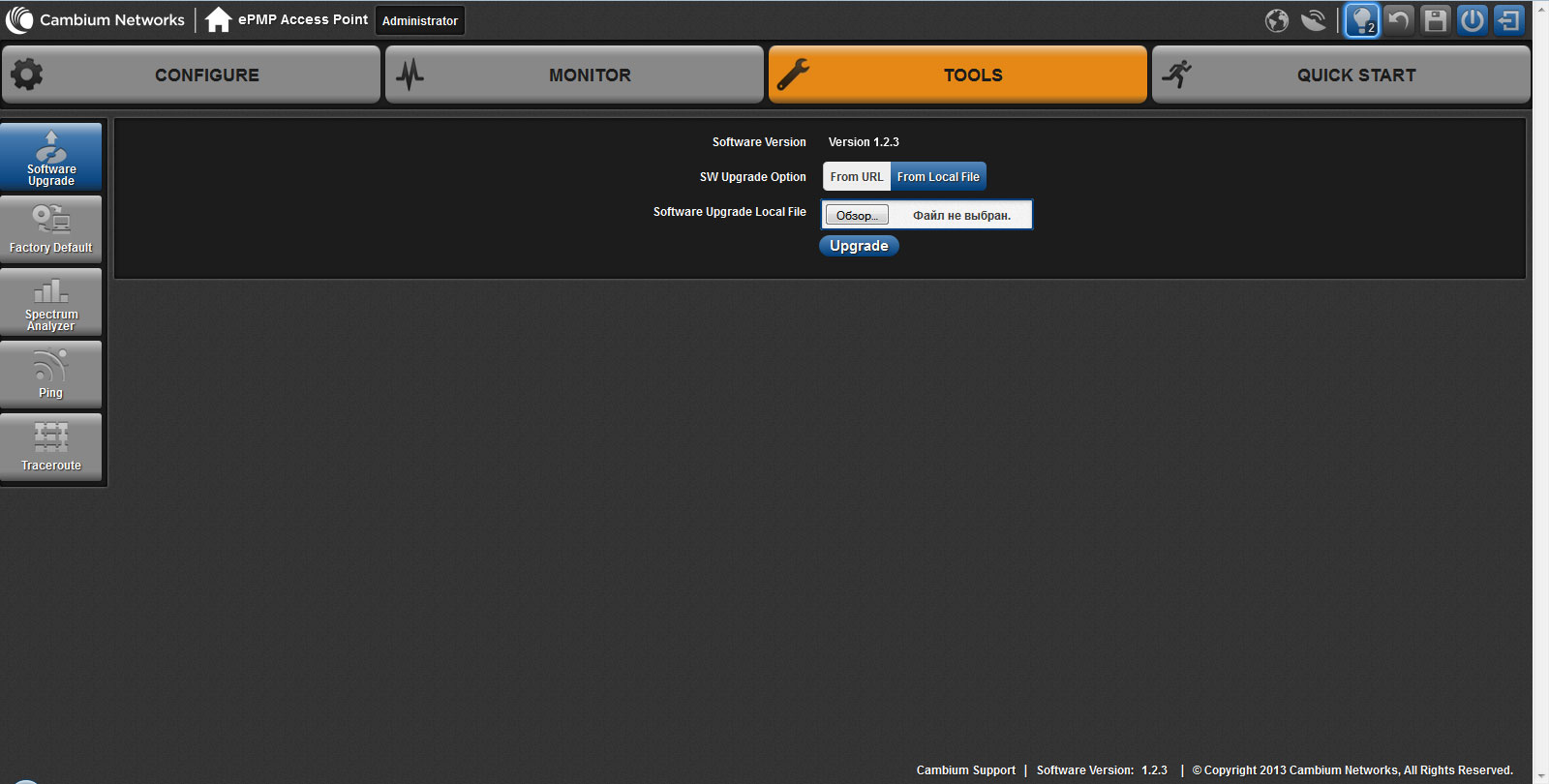

И если она отличается от последней, то произвести обновление, можно в разделе меню Tools, на вкладке Software Upgrade.

Обновление прошивка Cambium ePMP

2. Проверка

Перед началом инсталляции, не лишним будет проверить оборудование “на столе”. При этом, необходимо добиться стабильной максимальной модуляции MCS15/MCS15 в обоих направлениях Uplink и Downlink.

Проверка беспроводного соединения устройств Cambium ePMP

3. Правильность подключения

При использовании внешней антенны, обязательно нужно убедиться в правильности подключения поляризации V и H. Так как в связи с неправильным подключением, даже на одной из сторон беспроводного линка, потери в сигнале, могут достигать до 15dB.

Подключения точки доступа Cambium ePMP-1000 GPS Sync к антенне ePMP 1000 5 GHz Sector

4. Наличие помех

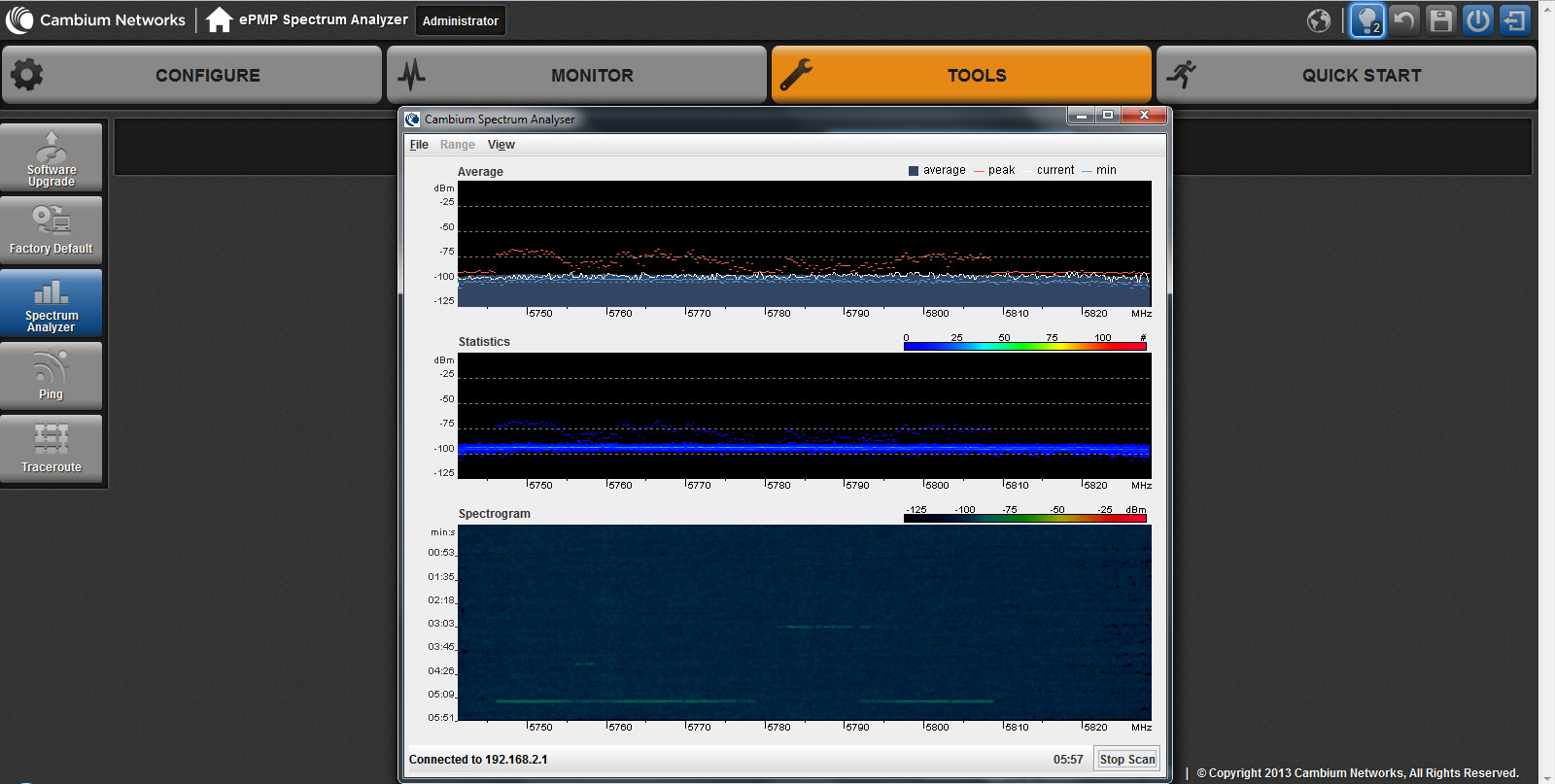

Перед началом настройки, рекомендуется измерить уровень помех в рабочем частотном канале. Сделать это можно при помощи встроенной в программное обеспечение утилиты Spectrum Analyzer, которая находится в меню Tools.

Проверка уровеня помех в рабочем частотном канале

При этом, показания с уровнем сигнала менее -90dBm, говорят о том, что помехи отсутствуют. А вот в случае уровня в -75dBm и больше, свидетельствуют о наличии помехи в данном частотном диапазоне.

5. Предварительный расчет

Перед непосредственной установкой оборудования, необходимо рассчитать уровни сигнала UL RSSI со стороны базы и DL RSSI со стороны абонента, с помощью универсального калькулятора энергетического бюджета линка. Указав реальные значения выходной мощности, коэффициента усиления, дальности линка и рабочего частотного канала.

Предварительный расчет уровней сигнала UL RSSI со стороны базы и DL RSSI со стороны абонента

6. Настройки основных параметров

Для получения максимальных результатов при тесте вашего беспроводного канала, необходимо обратить особое внимание на следующие параметры:

6.1 После установки частоты и ширины рабочего канала, установите выходную мощность Transmit Output power базовой станции и абонентского устройства в максимальное значение для вашего частотного диапазона. Это может быть 18,19 или 23dBm для диапазонов 5.3GHz, 5.6GHz и 5.8GHz, соответственно.

Так же, необходимо установить максимальный уровень, и на абонентском устройства.

6.2 Если вы хотите проверить пропускную способность беспроводного канала в режиме Full Duplex, вам необходимо, на базовой станции установить параметр деление фрейма DL/UL Ratio в режим Flexible.

После окончания теста, при необходимости, установить желаемое деление пропускной способности Uplink/Downlink.

6.3 Не лишним, будет установить на базовой станции автоматическую регулировку мощности STA Target Received Power Level на уровне –40 dBm.

7. Установка соединения

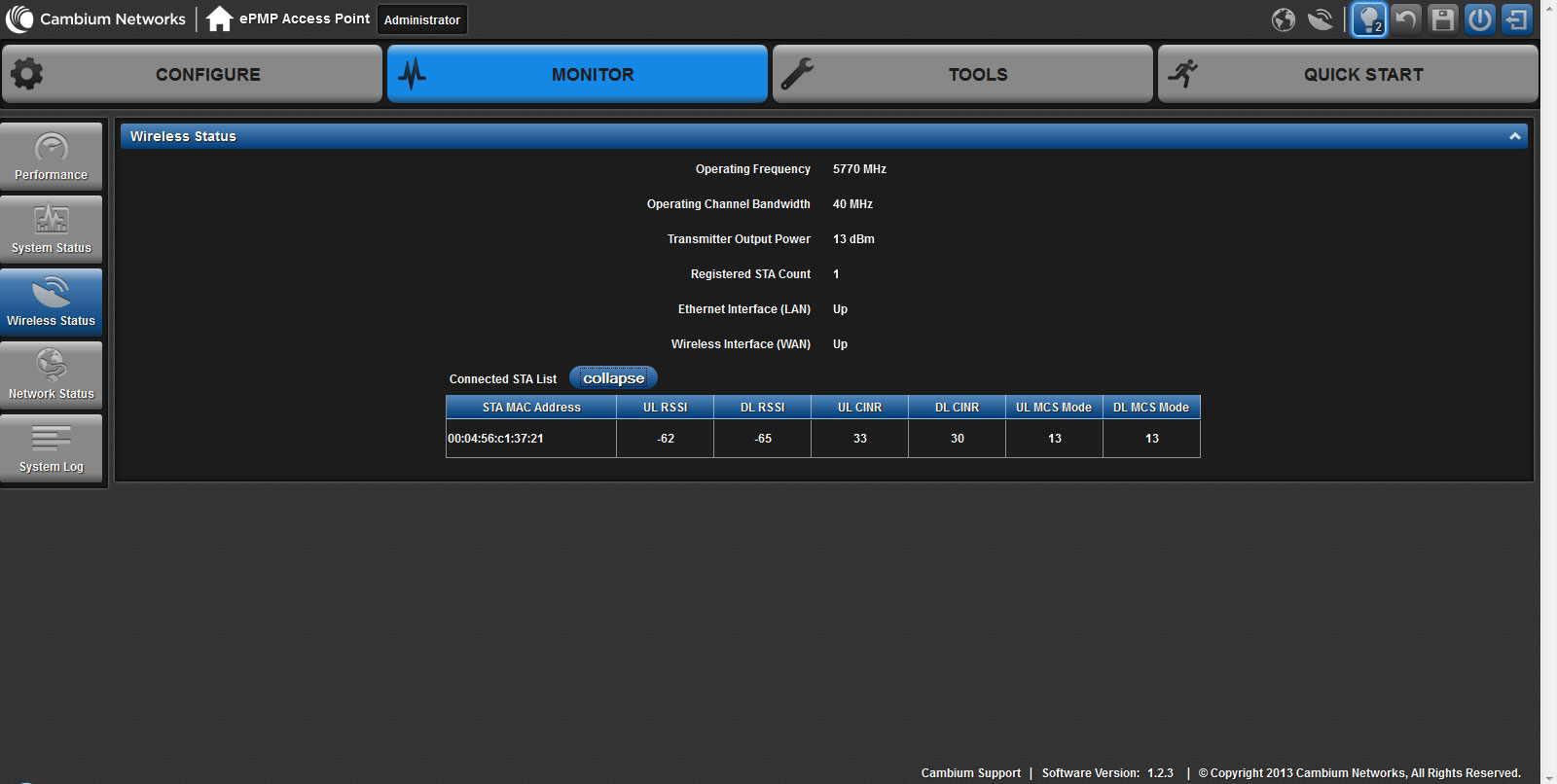

После того, как связь между базовой станцией и клиентом, будет установлена, нужно обратить внимание на показания в окне статуса системы Wireless Status. Главным образом, сравнить полученные значения UL RSSI и DL RSSI с расчетными значениями по калькулятору бюджета линка, сделанными ранее. И если, фактические значения DL и UL расходятся с расчетными, более чем на 5dB в условиях LOS (прямая видимость с открытой зоной Френеля), это говорит о неправильной юстировке и подключении антенн, неисправности антенн, пигтейлов и др.

Cравнение полученных значений UL RSSI и DL RSSI с расчетными значениями по калькулятору бюджета линка

При том, нужно обратить внимание, на выставленную системой UL и DL модуляцию. Модуляции MCS15/MCS15 обеспечивают максимальную пропускную способность канала в обоих направлениях.

8. Дополнительные настройки

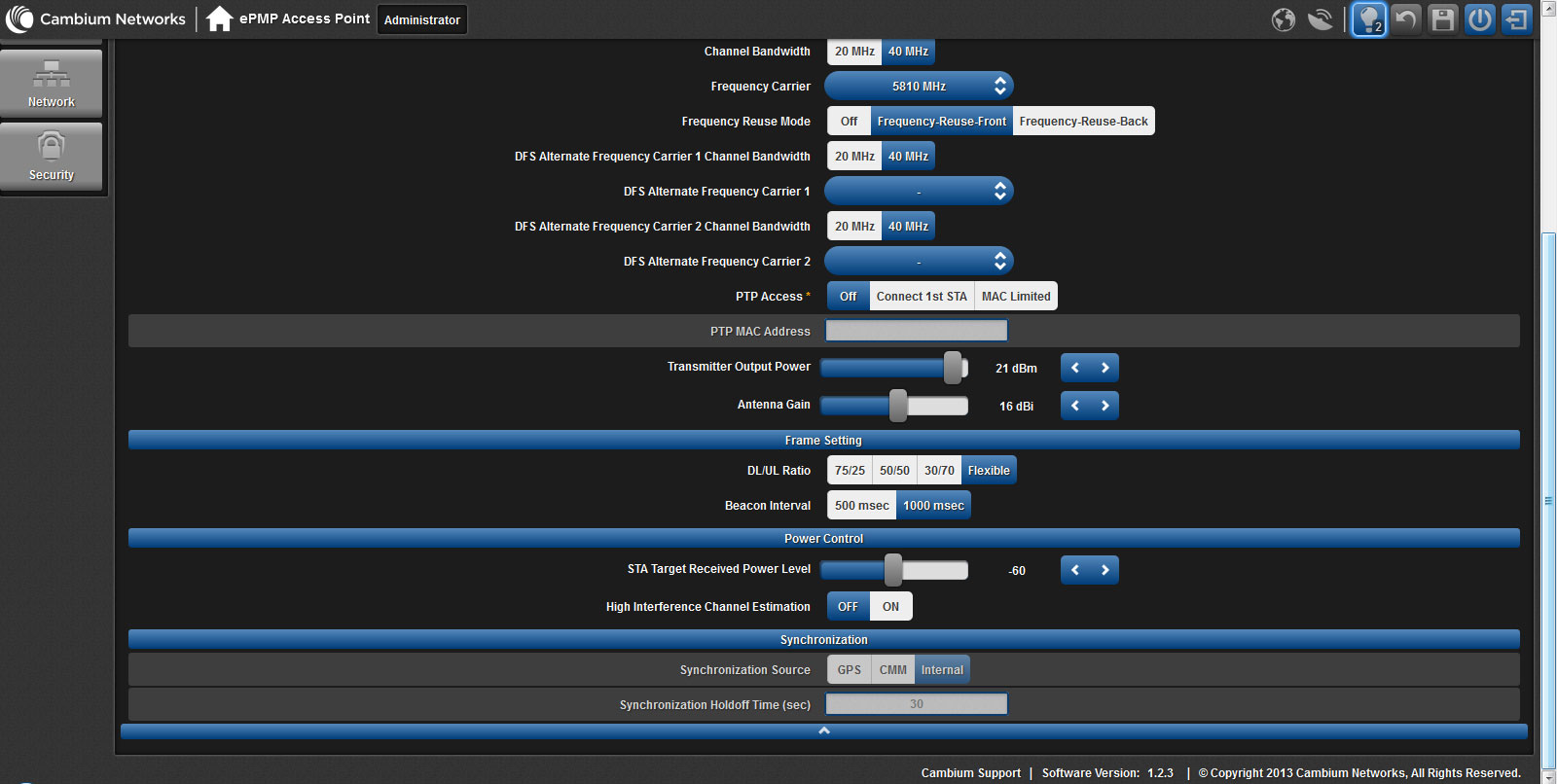

В случае необходимости, нужно внести дополнительные поправки в настройки. В частности, выставить желаемый уровень UL RSSI параметром STA Target Received Power Level в меню Configure, на вкладке Radio.

Его значение по умолчанию, составляет  -60dBm. При отсутствии помех, его можно установить в пределах -50-55dBm, а при сильных помехах  изменить на -75-80dBm.

Дополнительные настройки беспроводного соединения

ВНИМАНИЕ! При уменьшении значения параметра STA Target Received Power Level и, соответcтвенно, UL RSSI необходимо не допустить понижения модуляции UL, что приведет к понижению пропускной способности системы в Uplink канале.

9. Предупреждение

Типичная ошибка при подключении абонентской станции к базе в режиме автоматической регулировки мощности.

Подключение при STA Power Target Power Level – 60dBm (по умолчанию) , например, при мощной помехе -70dBm приводит к получению SINR 10dBm и установлению системой модуляции UL MCS1. Кроме того, при недостаточной пропускной способности UL канала система может выставить минимальную модуляцию MCS1 также и в DL канале.

В итоге вследствие неправильно выставленной регулировки усиления в условиях помех можно получить низкие модуляцити и скорость передачи данных в обоих направлениях.

Для выбора правильного значения STA Power Target Power Level следует посмотреть на установленную базой мощность абонентской станции Tx power. Если эта мощность ниже максимальной мощности Tx power абонентской станции на данной частоте, то следует пропорционально увеличить STA Target Power Level и добиться достижения на абонентской станции максимальной выходной мощности, что в итоге позволяет получить на базе максимальную UL модуляцию.

Установленная модуляция ePMP 1000 однозначно и точно определяет пропускную способность канала связи.
